Komplexný sprievodca výberom a montážou elektromerového rozvádzača

Staviate dom, prerábate ho, alebo meníte elektroinštaláciu či strešnú elektrickú prípojku? V každom z týchto prípadov budete potrebovať nový elektromerový rozvádzač. Tento článok vám poskytne komplexný sprievodca výberom a montážou elektromerového rozvádzača.

Čo je elektromerový rozvádzač a prečo si ho nemôžete poskladať sami

Elektromerový rozvádzač, často nazývaný aj „skrinka na hodiny“, je kľúčovou súčasťou vašej elektrickej prípojky. Jeho hlavnou funkciou je merať spotrebu elektrickej energie a ochrániť hlavný prívod.

Je to dôležitý prvok, ktorý by ste nemali podceňovať a už vôbec si ho neskladajte „na kolene“. Elektromer a hlavný istič sú plombované časti a akékoľvek neoprávnené zásahy do nich vám môžu priniesť sankcie od distribútora elektriny. Navyše, nesprávna montáž môže viesť k vážnym nebezpečenstvám, vrátane úrazu elektrickým prúdom, ktorý môže byť aj smrteľný.

Sami do elektromera a hlavného ističa nezasahujte.

Elektromerový rozvádzač musí spĺňať prísne požiadavky platných technických noriem (STN) a distribučnej spoločnosti. Po inštalácii musí prejsť odbornými skúškami a výrobca musí k nemu vydať vyhlásenie o zhode a protokol o kusovej skúške. Bezpečnosť je na prvom mieste, preto je neodporúčané riskovať a zhotovovať si vlastnú elektrickú skrinku bez potrebných znalostí a certifikácií.

Výber správneho elektromerového rozvádzača

Požiadavky distribučnej spoločnosti

Na Slovensku pôsobí viacero distribučných spoločností elektriny (napr. Západoslovenská energetika, Stredoslovenská distribučná, Východoslovenská distribučná), pričom každá z nich má špecifické požiadavky na usporiadanie a zapojenie elektromerového rozvádzača. Preto je nevyhnutné zistiť si, ktorá distribučná spoločnosť pôsobí vo vašej oblasti, aby ste mohli vybrať správny typ rozvádzača.

Umiestnenie elektromerového rozvádzača

Umiestnenie elektromerového rozvádzača schvaľuje distribučná spoločnosť v rámci projektu. Skrinka musí byť umiestnená na hranici pozemku, na verejne prístupnom mieste. Môžete si vybrať z rôznych typov montáže:

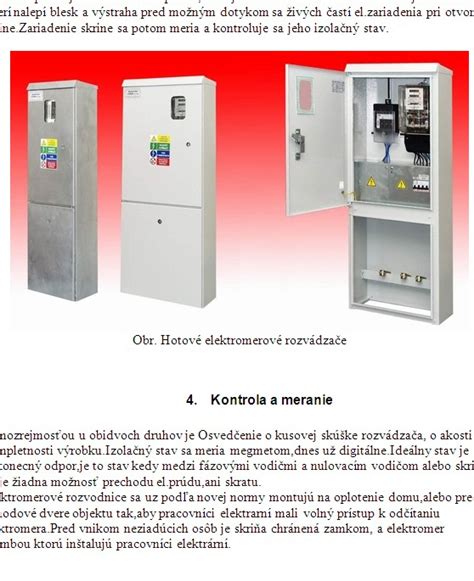

• Elektromerový rozvádzač na stenu, do steny alebo do plota: Ide o klasickú „kocku“, ktorá sa montuje na povrch steny, zapustí sa do nej alebo sa integruje do plota. Ak nie je zamurovaná, musí byť pripevnená na podstavec či konštrukciu.
• Pilierový elektromerový rozvádzač: Tento typ je určený na zahrabanie priamo do zeme bez potreby betónovania. Má špeciálny zemný diel v tvare U, ktorý zaisťuje jeho stabilitu. Je ideálny na miesta, kde ešte nie je postavený plot.

Pri výbere je dôležité zvážiť aj priestor pre káble. Niektoré rozvádzače majú káblový priestor vo forme dutého podstavca, iné sú bez dodatočných priestorov.

Elektromerový pilier je prevedenie rozvádzača, kde k rozvádzačovej skrini pridávame pilier alebo pilier so zemným dielom, aby sme dosiahli požadovanú výšku skrine nad zemou. Taktiež v ňom vieme skryť prívodné káble, ktoré vychádzajú zo zeme. Prvý variant - elektromerový pilier bez zemného dielu si vyberáme v prípade, keď máme vopred vybudovanú pevnú podstavu, napr. betónový základ, o ktorú rozvádzač ukotvíme cez jeho dno. Druhý variant - elektromerový pilier so zemným dielom volíme, keď nemáme o čo rozvádzač uchytiť - nemáme k dispozícii stenu, o ktorú by sme ho uchytili alebo nemáme k dispozícii pevnú podstavu, o ktorú by sme ho priskrutkovali. Rozvádzač so zemným dielom zakopávame do zeme, do hĺbky zhruba 400-500mm, pričom betónovanie nie je nutné. Takémuto rozvádzaču hovoríme aj „voľne stojaci rozvádzač“. Takýto rozvádzač je ideálny pre novostavby, kde ešte na pozemku nie je vybudovaný ani plot, ale rozvádzač už môžeme umiestniť na hranicu pozemku - ako udáva predpis.

Počet fáz a taríf

Pri výbere elektromerového rozvádzača je kľúčové zvoliť správny počet fáz a taríf:

• Počet fáz: Rozlišujeme jednofázové a trojfázové prípojky. Jednofázové sú typické pre malé objekty s nízkou spotrebou (chaty, garáže), zatiaľ čo trojfázové sa nachádzajú vo väčšine rodinných domov a iných väčších budovách.
• Počet taríf:
  • Jednotarifné meranie: Vhodné tam, kde nepotrebujete využívať lacnejšiu elektrinu v nízkej sadzbe (napr. pri vykurovaní plynom alebo pevným palivom).
  • Dvojtarifné meranie (dvojsadzbové): Umožňuje využívať lacnejšiu elektrinu v noci alebo počas časových okien cez víkendy. Je nevyhnutné pre elektrické vykurovanie (tepelné čerpadlá, elektrické kotly), nabíjanie elektromobilov a podobne. Na tento účel potrebujete dvojtarifný elektromer a elektromerový rozvádzač prispôsobený na dvojtarifné meranie (s priestorom pre modul HDO). Odporúčame konzultovať využitie nočného prúdu s projektantom elektroinštalácie alebo elektrikárom.

Rozvádzače pre viac elektromerov

Niektoré aplikácie vyžadujú viacero elektromerov. Existujú rozvádzače určené pre:

• 1 elektromer: Najbežnejší typ pre rodinné domy a menšie objekty.
• 2 elektromery: Ideálne pre dvojdomy, garáže s viacerými nájomcami alebo dve odberné miesta blízko pri sebe. Ušetríte tým na nákladoch v porovnaní s dvoma samostatnými rozvádzačmi.
• 3 a viac elektromerov: Vhodné pre bytové domy, väčšie komplexy garáží či iné objekty s viacerými odberateľmi.

Hlavný istič

Hlavný istič nie je štandardnou súčasťou väčšiny elektromerových rozvádzačov a musíte si ho dokúpiť samostatne. Jeho hodnota (amperáž) je stanovená v zmluve o pripojení distribučnou spoločnosťou a závisí od konkrétneho odberu elektriny vo vašej budove. Pre rodinné domy sa často používa trojfázový 25 A istič s charakteristikou B, ale pri väčšom odbere môže byť potrebný silnejší istič. Hlavný istič musí byť plombovateľný vo vypnutom stave.

Pri výbere hlavného ističa je dôležité dodržať maximálny prúd, ktorý znesú vodiče a samotný rozvádzač. Taktiež je potrebné zvoliť správny prierez (hrúbku) prívodných káblov na základe menovitého prúdu ističa.

Krok za krokom: Proces inštalácie elektromerového rozvádzača

Samotná montáž elektromerového rozvádzača je komplexný proces, ktorý by mal v ideálnom prípade vykonávať kvalifikovaný elektrikár. Proces začína podaním žiadosti na stránke vašej distribučnej spoločnosti, kde uvediete požadované parametre prípojky. Následne obdržíte Návrh zmluvy o pripojení a budete si musieť nechať vypracovať projektovú dokumentáciu k elektrickej prípojke. Po schválení projektovej dokumentácie a podpísaní zmluvy o pripojení nasleduje úhrada poplatku a samotná príprava odberného miesta. Nižšie uvádzame podrobný návod:

1. Vyklikanie online žiadosti na stránke distribučnej spoločnosti. Treba si otvoriť stránku distribučnej spoločnosti pre oblasť, pod ktorú spadáte (západoslovenská, stredoslovenská, východoslovenská distribučná), tam bude potrebné vypísať adresu budúceho odberného miesta (väčšinou sa používa číslo parcely, ak to ešte nemá adresu) a štandardné údaje ako meno, priezvisko, adresa, kontakt a pod. Potom nasleduje výber, či sa bude jednať o jednofázovú alebo trojfázovú prípojku (klasika je trojfázová), amperáž hlavného ističa (štandardne sa používa trojfázový 25A), meranie (jedno/dvojtarifné, dvojtarifné = meranie aj nočného prúdu).
2. Počkať na Návrh zmluvy o pripojení odberného elektrického zariadenia žiadateľa do distribučnej sústavy. Do 30 dní od doručenia žiadosti Vám pošle distribučná spoločnosť návrh zmluvy.
3. Bude potrebné si dať vypracovať projektovú dokumentáciu k elektrickej prípojke. Väčšinou sa to rieši cez elektrikára, ktorého si treba zavolať na obhliadku miesta budúcej elektrickej prípojky a on Vás už nasmeruje ako ďalej, alebo cez projektantskú spoločnosť, ktorá Vám vypracovala projekt k rodinnému domu, alebo inej stavbe.
4. Ak nebudú mať k projektovej dokumentácii žiadne námietky, pristúpite k podpisu zmluvy o pripojení. Podpis zmluvy o pripojení sa taktiež dá realizovať elektronicky cez distribučný portál danej distribučnej spoločnosti. Zmluvu treba podpísať najneskôr do 75 kalendárnych dní od podania žiadosti.
5. Úhrada poplatku za pripojenie. V zmluve o pripojení budete mať vyčíslený aj poplatok za pripojenie, spolu s číslom bankového účtu a variabilným symbolom a dátumom splatnosti. Po uhradení poplatku za pripojenie môžete považovať zmluvu za uzatvorenú.
6. Príprava odberného miesta. V prvom rade je potrebné ohlásenie drobnej stavby na príslušnom úrade (v obci je to obecný úrad). Ak cez Vaše budúce odberné miesto idú nejaké iné káble distribučnej spoločnosti, je potrebné si dať vytýčiť trasu daných káblov. Žiadosť o vytýčenie existujúceho NN vedenia je možné podať takisto online cez distribučný portál distribučnej spoločnosti. Neónovým sprejom Vám distibučná spoločnosť vytýči, kadiaľ idú ich káble a v tom úseku je potrebné robiť výkopové práce s maximálnou opatrnosťou, aby sa nepoškodilo ich jestvujúce vedenie. Takisto je treba požiadať o vytýčenie trás všetkých spoločností, ktorých vedenia idú cez Vaše budúce odberné miesto (napríklad plynárne, ak tadiaľ ide plyn, poskytovaľ internetu, ak tam náhodou má optické internetové káble a pod.). Ak už budete mať jestvujúce trasy vytýčené (zvyčajne to je 7-10 kalendárnych dní od podania žiadosti), môžete pristúpiť k výkopovým prácam. Jama (kanál) na uloženie prípojkového kábla sa kope zvyčajne do hĺbky 80cm a šírka býva zvyčajne 20 - 30 cm. Ak budete mať jamu (kanál) vykopaný, môžete pristúpiť k ukladaniu kábla. Kábel odporúčame dať do chráničky, ktorá chráni kábel pred mechanickým poškodením (pred prípadným preseknutím kábla pri zásype a pod.). Ako prívodný kábel ku elektromerovému rozvádzaču sa v drvivej väčšine používa hliníkový kábel s označením AYKY. Ak budete mať jednotarifné meranie, ukladáte iba hlavný prívodný kábel. Ak budete mať dvojtarifné meranie (meranie aj nočného prúdu), ku hlavnému prívodnému káblu ukladáte ešte aj druhý kábel (väčšinou CYKY-J3x1,5). Veľkosť chráničky si treba zvoliť v závislosti od toho, aký prívodný kábel budete ukladať a či budete mať jedno alebo dvojtarifné meranie. Keď budete mať kábel v chráničke uložený v jame, treba uzemniť elektromerový rozvádzač pásovinou. Pásovina sa taktiež ukladá do jamy pri elektrický kábel a tesne (cca 30-40cm) pri elektromerovom rozvádzači na ňu treba napojiť gulatinu a nechať ju trčať pri mieste, kde bude elektromerový rozvádzač osadený. Ak uzemnenie na elektromerový rozvádzač máte pripravené taktiež, treba výkop zasypať asi cca 20 cm vrstvou hliny. Po tejto vrstve sa ukladá výstražná fólia, ktorá signalizuje, že pod ňou je uložený elektrický kábel. Po uložení výstražnej fólie môžete celú jamu kompletne zasypať. Na oboch stranách výkopu je potrebné nechať kábel trčať pre pripojenie na stĺp, alebo pripájacej skrine vedľa stĺpu (tu ešte budete potrebovať kovovú 3m dlhú rúrku ako ochranu kábla pri stĺpe spolu s kovovými páskami na prichytenie, ak Vás budú pripájať hore na stĺp) a do elektromerového rozvádzača v potrebnej dĺžke. Ak máte kábel v zemi uložený, môžete pristúpiť k osadeniu elektromerového rozvádzača podľa pokynov, ktoré budete mať v návrhu zmluvy. Keď elektromerový rozvádzač osadíte, je doňho potrebné pripojiť kábel (káble ak sa jedná o dvojtarif) a uzemnenie. Tieto všetky úkony odporúčame zveriť do rúk elektrikárovi, ktorý Vám bude elektrickú prípojku realizovať/zapájať, dávať k nej revíziu, ktorú budete musieť doložiť elektrárňam. Ak máte aj osadený a zapojený elektromerový rozvádzač elektrikárom a uložený a zasypaný kábel v zemi, pristupujete k ďalšiemu kroku. Fotka, ako má vyzerať osadený rozvádzač, pre lepšiu predstavu (kábel vedľa je predpríprava na osadenie ďalšieho elektromerového rozvádzača k ďalšej parcele. Môžete tam vidieť trčať aj guľatinu pripravenú na uzemnenie elektromerového rozvádzača).

Ako ušetriť za elektrinu: Skryté náklady stand-by režimu a ako ich eliminovať.
7. Revízia elektrickej prípojky od elektrikára. Po dodaní revízie elektrikárom pristupujete k predposlednému bodu realizácie elektrickej prípojky.

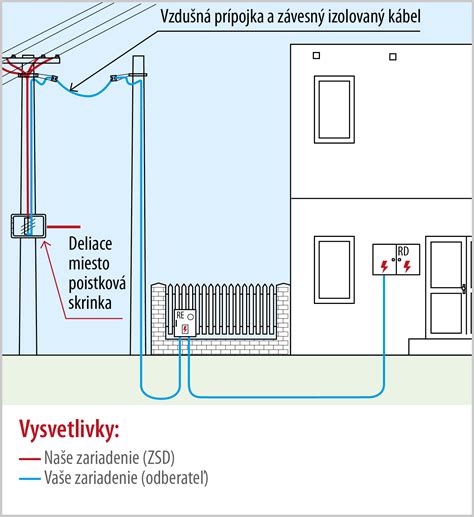

8. Kontrola splnenia technických podmienok. Distribučná spoločnosť na základe informácie od Vás o pripravenosti odberného miesta zrealizuje vybudovanie elektroenergetického zariadenia potrebného na pripojenie do distribučnej sústavy (ďalej len prípojka) - najčastejšie je to poistková skrinka na stĺpe pri vzdušnom vedení, rozpojovacia istiaca skriňa pri zemnom káblovom vedení a pod., najneskôr do termínu uvedeného v Zmluve o pripojení. Po lopate povedané, prídu Vás pripojiť do sústavy a namontujú Vám elektromer. Teraz Vám už zostáva iba posledný krok a to výber dodávateľa elektrickej energie.

Najlepšie elektromerové rozvádzače: Recenzie a porovnanie

Na trhu nájdete elektromerové rozvádzače od rôznych výrobcov, pričom najčastejšie sa stretnete so slovenskými značkami ako SEZ Krompachy a SFOS Rimavská Sobota. Pri výbere zvážte nasledujúce parametre:

Materiál väčšiny elektromerových rozvádzačov je tvrdený polyester (často spevnený sklolaminátom), ktorý je samozhášavý a odolný voči poveternostným vplyvom. Jediným drobným nedostatkom môže byť postupné objavenie tmavých škvŕn od slnečného žiarenia, ktoré však neovplyvňujú odolnosť materiálu.
