Elektromerové rozvádzače: Komplexný sprievodca výberom a inštaláciou

Elektromerový rozvádzač je kľúčovým prvkom elektrickej prípojky a predstavuje vstupnú bránu do domu, garáže či prevádzky. Slúži ako "meracie miesto" a "hlavný istiaci bod", kde sa osádza elektromer, hlavné istenie a často aj prvky pre ovládanie taríf. Správne umiestnenie a technické zabezpečenie elektromerového rozvádzača je kľúčové pre bezpečnú a spoľahlivú distribúciu elektrickej energie. Tento článok sa zameriava na dôležité aspekty týkajúce sa výberu, umiestnenia elektromerových rozvádzačov, ako aj na súvisiace technické normy a požiadavky, ktoré musia byť dodržané pri jeho inštalácii.

Úvod do elektromerových rozvádzačov Emil Vavrík

Spoločnosť Emil Vavrík sa špecializuje na výrobu a predaj plastových elektromerových rozvádzačov, ktoré sú navrhnuté pre rodinnú výstavbu aj priemyselné využitie. Naše produkty sú vyrobené z vysoko kvalitného samozhášavého polyesteru SMC, ktorý zaručuje bezpečnosť a dlhú životnosť.

Vlastnosti a výhody SMC materiálu

Materiál skríň pochádza od renomovanej nemeckej spoločnosti Menzolit GmbH a vyznačuje sa nasledujúcimi základnými vlastnosťami:

• Samozhášavý materiál pre zvýšenú bezpečnosť.
• Vysoká odolnosť voči UV žiareniu a atmosférickým vplyvom.
• Vysoká mechanická pevnosť zaisťujúca odolnosť voči poškodeniu.
• Vysoká estetika a dlhá životnosť pre moderný vzhľad a spoľahlivosť.
• Modulárna konštrukcia umožňuje jednoduchú výmenu poškodených častí.
• Ventilačné otvory efektívne odvádzajú nadmernú vlhkosť.
• Vysoká variabilita systému a dostupnosť doplnkov.
• Systém umožňuje ľahký prístup pri montáži káblov a zariadení.

Polyester SMC (Sheet Molding Compound) ponúka oproti tradičným materiálom rad kľúčových výhod:

• Vysoká požiarna odolnosť a odolnosť voči elektrickému oblúku: Zvyšuje bezpečnosť v elektrických inštaláciách.
• Výborné elektroizolačné vlastnosti: Zabraňuje prieniku elektrického prúdu.
• Odolnosť voči chemikáliám: Bez tvorby koróznych mikrotrhlín, čo predlžuje životnosť.
• Vysoký stupeň odolnosti: Pri krátkodobom, dlhodobom, statickom a dynamickom namáhaní.
• Trvalé tepelné zaťaženie: Nespôsobuje stratu mechanickej pevnosti materiálu.
• Tvarová stálosť za tepla: Bez deformácií a rozmerová stálosť bez zmrštenia.

Uvedené fyzikálno-mechanické vlastnosti materiálu SMC sú overené podľa platných noriem DIN, ISO, IEC a VDA. Dodávateľ lisovacej hmoty SMC podlieha certifikačnému konaniu podľa príslušných noriem ISO.

Základné technické parametre a možnosti prispôsobenia

Naše elektromerové rozvádzače spĺňajú najvyššie štandardy kvality a bezpečnosti:

• Trieda ochrany: II
• Stupeň ochrany: IK10, IP44
• Odolnosť na sálavé teplo do 850°C.
• Odolnosť voči vonkajšiemu prostrediu.
• Štandardná farba: RAL 7035 (šedá).

Všetky nami vyrábané rozvádzače sú kompletne zadratované a vybavené skúšanými komponentami určenými pre rozvádzače. Spĺňajú požiadavky právnych predpisov, STN noriem a podmienky distribučných spoločností. V prípade, že štandardná farba RAL 7035 (šedá) nevyhovuje z architektonických dôvodov, je možné povrch SMC zušľachtiť dodatočnou povrchovou úpravou náterovými hmotami na báze polyuretánu alebo akrylátov pre zaistenie požadovaného vzhľadu výrobku. Materiál SMC použitý na výrobu skríň je zdravotne nezávadný a šetrný k životnému prostrediu. Plast je navyše recyklovateľný.

Kľúčová úloha a požiadavky na elektromerový rozvádzač

Elektromerový rozvádzač je kľúčovým prvkom elektrickej prípojky. Musí spĺňať prísne technické normy a pripájacie podmienky konkrétnej distribučnej spoločnosti - tej, ktorá prevádzkuje elektrické vedenie vo Vašej lokalite. Norma STN 33 3320 definuje navrhovanie, zriaďovanie a rekonštrukcie elektrických prípojok a stanovuje podmienky pre pripojenie elektrických prípojok na rozvodné zariadenia dodávateľa elektriny. Dôležité upozornenie: Montáž elektromerového rozvádzača smie vykonávať len kvalifikovaný elektrotechnik!

Vnútorné vybavenie a komponenty

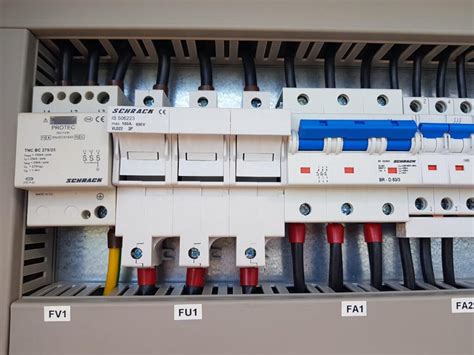

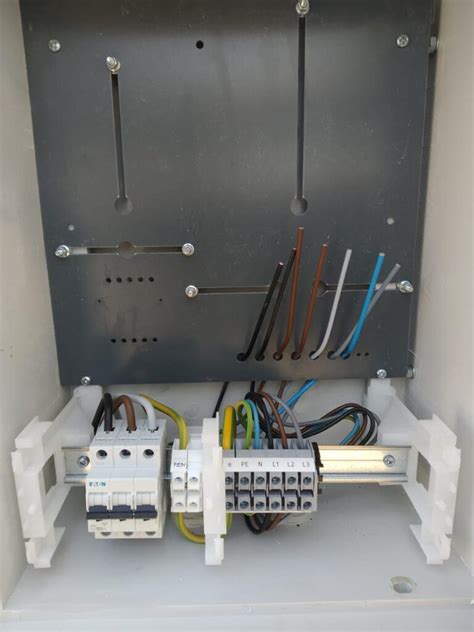

Rozvádzač ďalej obsahuje plastovú montážnu dosku z nehorľavého materiálu, ktorá je vykáblovaná vodičmi. Jej súčasťou je tiež DIN lišta, na ktorej sú osadené svorky na pripojenie prívodného kábla, svorka pre uzemnenie a ističe. Tento celok je zabezpečený krytom, ktorý musí byť zaplombovaný. Povinnou súčasťou elektromerového rozvádzača sú tiež označovacie štítky, ktoré obsahujú názov výrobcu, typ a jedinečné výrobné číslo. Dvere elektromerového rozvádzača sú osadené zámkom na kľúč v tvare štvorca s rozmerom 6x6 mm. Rozvádzače pre oblasť západoslovenskej distribúcie mali v minulosti aj okienka na dverách, no od roku 2025 sú oficiálne zakázané.

Najdôležitejším prvkom je práve elektromer, ktorý dodáva distribúcia. Zákazník si zabezpečuje hlavný istič, ktorého hodnotu má danú v zmluve o pripojení. Okrem toho je potrebné zakúpiť svorku SR03, ktorou sa napojí privedený uzemňovací oceľový drôt FeZn s priemerom 10 mm. Pre spojenie uzemňovacieho drôtu s rozvádzačom je potrebný ohybný žltozelený vodič CYA16 (prípadne kompletný adaptér pre uzemnenie rozvádzača). Je zložený zo svorky SR03 a 30 cm dlhého zelenožltého vodiča CYA16, ktorý je k svorke pripevnený očkom. Na jeho druhej strane je dutinka, ktorá sa pripája do zemniacej svorky v rozvádzači. Pre zapojenie rozvádzača budeme potrebovať krížový a plochý šróbovák pre upevnenie krytov a imbusový kľúč 5 na pripojovacie svorky.

Elektromerový rozvádzač sa rieši najmä pri novej prípojke alebo pri rekonštrukcii, keď sa mení spôsob merania, umiestnenie alebo parametre pripojenia.

Typy a výber elektromerových rozvádzačov

V našej ponuke nájdete široké spektrum typov elektromerových rozvádzačov, ktoré sa líšia jednofázovým alebo trojfázovým pripojením, počtom pozícií pre elektromery, spôsobom montáže a ďalšími parametrami. Pri výbere elektromerového rozvádzača v prvom kroku vychádzajte z podmienok pripojenia a projektu. Dôležité je aj dimenzovanie na prúd a vodiče.

Možnosti montáže

Elektromerové rozvádzače sa umiestňujú na hranicu pozemku, podľa typu montáže ich máme rozdelené na:

• Pilierový: Nazýva sa aj voľne stojaci a je vybavený spodnou časťou prispôsobenou na zakopanie do zeme. Hodí sa na miesta, kde ešte nemáte alebo neplánujete plot. Ide o riešenie, kde je rozvádzač riešený ako samostatný stĺpik. Veľmi častým príkladom je hranica pozemku.
• Pilierový so zemným dielom: Oproti predchádzajúcemu typu je vybavený dutým podstavcom - káblovým priestorom s výškou 25 cm.
• Povrchový (nástenný): Sú vhodné vtedy, keď sa rozvádzač montuje na fasádu, do výklenku alebo do plota.
• Zapustený: Určený na zamurovanie.
• So zásuvkami: Praktické riešenie pre vonkajšie priestory.
• Verejné osvetlenie: Špeciálne typy pre ovládanie verejného osvetlenia.

Ak budete neskôr chcieť zabudovať elektromerový rozvádzač do plota či do steny, nekupujte pilierový. Vyberte si variant so zabudovaním do steny a kým nepostavíte plot, uchytíte ho dočasne na kovové podpery.

Počet fáz a taríf

Podľa projektu a podmienok pripojenia sa volí jednofázové alebo trojfázové meranie. Jedno- a trojfázové elektromerové skrine od nás majú rovnaké rozmery i cenu. Koľko fáz teda vybrať?

• Jednofázové elektromerové rozvádzače: Sa obvykle inštalujú do malých objektov s nízkou spotrebou elektriny alebo tam, kde je prístupné iba jednofázové pripojenie.
• Trojfázové elektromerové rozvádzače: Sú štandardom pre väčšinu rodinných domov a priemyselných objektov.

Rovnako dôležité je, či ide o jednotarif alebo dvojtarif (s prípravou pre HDO). Pre dvojtarifné meranie budete potrebovať tzv. dvojtarifný elektromer. Pri ňom môžete využívať nízku (lacnejšiu) sadzbu elektriny v noci či počas rôznych časových okien a cez víkendy - hovorí sa tomu aj nočný prúd. No a pre dvojtarifné meranie budete zase potrebovať elektromerový rozvádzač trojfázový dvojtarif alebo jednofázový dvojtarif. Pomocou neho dodávateľ elektriny prepína meranie medzi vysokou a nízkou sadzbou. Prípadné využitie nočného prúdu odporúčame konzultovať s projektantom elektroinštalácie alebo elektrikárom.

Počet elektromerov a výplet

Pri viacerých odberných miestach sa používa prevedenie pre 2, 3, 4 a viac elektromerov. Elektromerový rozvádzač pre 2 elektromery využijete napríklad v dvojdome alebo na chate, kde sa chcete na elektrickú prípojku zložiť so susedom. Do dvojelektromerových rozvádzačov štandardne robíme prípravu na 1 spoločný prívodný kábel od prípojky. Tie sú ideálne pre miesta s viacerými samostatnými odbermi.

Pri výbere konkrétneho elektromerového rozvádzača v našom e-shope si dajte pozor aj na výplet (prierez - tj. hrúbku vodičov). Ten si vyberiete priamo na stránke konkrétneho elektromerového rozvádzača. Správna voľba závisí od menovitého prúdu vami použitého hlavného ističa. Pozor - každá prípojka je iná, preto hlavný istič nie je bežnou súčasťou našich rozvádzačov a musíte si ho dokúpiť samostatne. Pri hlavnom ističi sa riaďte hodnotou, ktorú vám schváli distribučná spoločnosť elektriny. Hlavný istič musí byť plombovateľný vo vypnutom stave.

Umiestnenie, prístupnosť a technické aspekty

Prístupnosť a umiestnenie

Podľa platných noriem musí byť elektromerový rozvádzač umiestnený v oplotení alebo na hranici pozemku tak, aby bol kedykoľvek prístupný. Toto ustanovenie zabezpečuje možnosť vykonávania pravidelných kontrol, údržby a prípadných opráv zo strany prevádzkovateľa distribučnej sústavy. Pre bezpečné vykonávanie obsluhy a prác musí byť pred prípojkovou skriňou zabezpečený voľný priestor s minimálnou šírkou 0,8 metra. V prípade novobudovaných stavieb musí byť prípojková skriňa vždy umiestnená na verejne prístupnom mieste. Pri odbočení káblovej prípojky zo vzdušného vedenia sa prípojková skriňa umiestňuje na verejne prístupné miesto, môže byť umiestnená na podpernom bode vzdušného vedenia vo výške 2,5 až 3 metra. Kábel na podpernom bode musí byť do výšky minimálne 2,5 metra chránený ochrannou rúrkou proti mechanickému poškodeniu.

Uzemnenie a zemný odpor

Elektromerový rozvádzač musí byť riadne uzemnený a jeho zemný odpor nesmie presiahnuť hodnotu 5 Ohm. Uzemnenie sa zvyčajne vykonáva pomocou zemniaceho pásu, ktorý sa ukladá na dno výkopu v dostatočnej vzdialenosti od silového vodiča. Tento zemniaci pás môže byť vedený po celej dĺžke výkopu a v niektorých prípadoch sa spája s Hlavnou Uzemňovacou svorkou v dome. Pri odbočení na sústavu TN-S musí byť na prípojnici PE (svorke PE) zhotovený uzemňovací prívod na uzemňovač s hodnotou uzemnenia maximálne do 15 Ω. V tomto prípade sa do zeme nemusí klásť viac ako 20 metrov zemniaceho pásu (napríklad FeZn 30x4 mm2, alebo iný rovnocenný uzemňovač). V bode rozdelenia musia byť na pripojenie ochranných a neutrálnych vodičov samostatné svorky alebo prípojnice.

Revízia a dokumentácia

Po zhotovení technickej časti elektrickej prípojky je nevyhnutné vykonať Odbornú Prehliadku a Odbornú Skúšku (Revíziu). Tieto úkony musia byť vykonané oprávnenou osobou a výsledkom je protokol o revízii, ktorý potvrdzuje súlad inštalácie s platnými normami a predpismi. Všetky elektromerové rozvádzače musia spĺňať požiadavky platných technických noriem (STN) a distribučnej spoločnosti. Po zložení musí prejsť skúškami a výrobca k nemu musí vydať aj vyhlásenie o zhode s normami a protokol o kusovej skúške.

Výška umiestnenia elektromerového rozvádzača

Normy a predpisy stanovujú určité požiadavky aj na výšku umiestnenia elektromerového rozvádzača, ktoré sú dôležité z hľadiska bezpečnosti, prístupnosti a ergonómie.

Konkrétne požiadavky na výšku

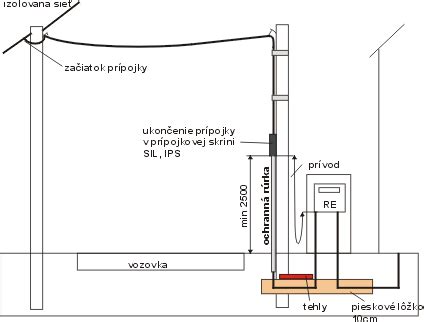

Pri zriaďovaní novej prípojky platí, že spodný okraj elektromerového rozvádzača má byť minimálne 0,6 metra nad definitívne upraveným terénom. Ak sa na pripojenie objektu použije elektromerový rozvádzač s prípojkovou skriňou, je potrebné dodržať ustanovenie čl. 4.6.8 normy [304], aby najmenšia výška stredu okienka elektromera bola 0,7 metra nad definitívne upraveným terénom.

V iných kontextoch, najmä pri umiestnení elektromerových rozvádzačov na verejne prístupných miestach, ako sú stĺpy alebo fasády budov, sa odporúča dodržiavať výšku, ktorá umožňuje pohodlnú obsluhu a odpočet. Stredy číselníkov elektromerov musia byť vo výške 1 000 - 1 700 mm od úrovne terénu. V budovách, kde sú umiestnené elektromery v spoločnom rozvádzači, je to výška 700 - 1 700 mm od podlahy.

Faktory ovplyvňujúce výšku inštalácie

Hoci existujú štandardizované odporúčania, optimálna výška umiestnenia elektromerového rozvádzača môže byť ovplyvnená aj ďalšími faktormi:

• Typ rozvodnej skrine: Veľkosť a usporiadanie vnútra rozvodnej skrine môže ovplyvniť jej optimálnu výšku. Väčšie skrine s rozsiahlejším vybavením môžu vyžadovať inú výšku ako menšie skrine.
• Použitie priestoru: V priemyselných priestoroch, kde je zvýšené riziko mechanického poškodenia, sa odporúča umiestniť rozvodnú skriňu vyššie od podlahy. V domácnostiach, kde je dôležitý estetický vzhľad, sa môže zvoliť nižšia výška.
• Prístupnosť: Rozvodná skriňa by mala byť ľahko prístupná pre elektrikárov a iných kvalifikovaných pracovníkov. To znamená, že by nemala byť umiestnená príliš vysoko, aby sa k nej dalo pohodlne dostať.
• Bezpečnosť: Skriňa by mala byť umiestnená tak, aby bola chránená pred poškodením vodou, prachom a inými nečistotami. V priestoroch s deťmi by mala byť umiestnená mimo ich dosahu.
• Ergonómia: Výška by mala umožňovať pohodlnú prácu s prvkami vnútri skrine bez zbytočného ohýbania alebo naťahovania.

Špecifiká materiálu a dodávateľov

Materiálové vyhotovenie a odolnosť

Tak ako všetci výrobcovia na Slovensku, aj my používame na výrobu elektromerových rozvádzačov skrine z plastu plneného sklenným vláknom. Elektromerové rozvádzače sú zvyčajne vyrobené z tvrdeného polyesteru, ktorý je samozhášavý a odolný voči poveternostným vplyvom. Niektoré modely sú spevnené sklolaminátom pre ešte vyššiu odolnosť. Takáto plastová skrinka na elektromer má však jednu nevýhodu. Po niekoľkých rokoch sa na jej povrchu môžu v dôsledku pôsobenia slnečného žiarenia objaviť tmavšie miesta. Dôležité je, že materiál rozvádzača sa tým nijako neoslabuje. V SFOS berieme spätnú väzbu od zákazníkov vážne, preto v tomto smere chystáme novinku, ktorá problém odstráni.

Rozvádzače za elektromerom

Okrem elektromerových rozvádzačov existujú aj rozvádzače (rozvodnice) umiestnené za elektromerom. Do týchto rozvádzačov sa sústreďujú všetky istiace prístroje (poistky, ističe, chrániče), stykače, relé a iné komponenty, ktoré zabezpečujú distribúciu elektriny v rámci objektu.

Rozvádzače podľa výrobcu a distribučnej oblasti

Rôzne distribučné spoločnosti majú totiž na elektrické prípojky rôzne požiadavky. Toto je najdôležitejší parameter pri výbere. Pôsobnosť nemajú rozdelenú presne podľa krajov. Donedávna napríklad ZSE (ZSD) vyžadovali okienko na rozvádzači. Dnes už sú oficiálne zakázané.

• Pre ZSD a VSD: Modely spĺňajú "spoločné technické pripájacie podmienky" (Západoslovenská a Východoslovenská distribučná). Hľadáte certifikovaný elektromerový rozvádzač HASMA schválený pre vašu distribučnú oblasť? Tu nájdete kvalitné plastové skrine, ktoré spĺňajú normy pre umiestnenie elektromera a istenia. Napríklad certifikovaný nástenný rozvádzač pre ZSD a VSD (norma 2025), alebo pilierový rozvádzač pre ZSD a VSD (nová norma od 1.1.2025), pripravený pre fotovoltiku (FVE) a dvojtarif, obsahuje povinný vypínací prvok na vývode.
• SEZ Krompachy: Ponúka elektromerové rozvádzače pre oblasť Stredného a Východného Slovenska (SSD alebo VSD). Tieto rozvádzače sú dostupné v 1- alebo 3-fázovom vyhotovení a sú vhodné na jednotarifné meranie. Niektoré modely, ako napríklad RED3i, umožňujú aj dvojtarifné meranie.
• SFOS Rimavská Sobota: Ponúka elektromerové rozvádzače pre oblasť Východného Slovenska (VSD). Tieto sú primárne určené pre 1-fázové prípojky a sú tiež jednotarifné. SFOS však ponúka aj kvalitnejšie vyhotovenia s odolnejšími skrutkami a svorkami.
• Pre SSD: Certifikovaný zapustený rozvádzač (Z L) pre oblasť Stredoslovenská distribučná (SSD) je určený na zamurovanie, pre jednotarifné meranie (1T). Certifikovaný jednofázový elektromerový rozvádzač (1F) pre oblasť Stredoslovenská distribučná (SSD) je v nástennom prevedení (P L) pre jednotarifné meranie.
• V ponuke nájdete aj certifikovanú prípojkovú skrinku (SPP) určenú na montáž na elektrický stĺp, ktorá zaisťuje istenie odbočky k rodinnému domu.

Referencie

Naše produkty boli úspešne použité pri viacerých projektoch, vrátane:

• IBV Nemšová
• Rekonštrukcia troch bytových domov Trenčín
• IBV Dubnica nad Váhom - Výmena rozvádzačov spoločnej spotreby
• Pod Sokolice - Trenčín - Obnova bytového fondu 18 b.j.
• Kolonky - Dubnica nad Váhom - Rekonštrukcia - výmena rozvádzačov 12 b.j.

Ak máte akékoľvek otázky, neváhajte nás kontaktovať. Radi vám pomôžeme s výberom správneho elektromerového rozvádzača a pripravíme cenovú ponuku presne podľa vašich potrieb. V našej ponuke nájdete elektromerové skrine desiatok druhov. Ak ste sa rozhodli pre kúpu nášho zariadenia, navštívte náš internetový obchod, ktorý je dostupný v pravej časti hlavnej stránky. Distribučnej spoločnosti elektriny potom podáte žiadosť, v ktorej tieto požadované parametre uvediete. Podľa podmienok potom projektant vypracuje projektovú dokumentáciu k prípojke.
