Komplexný sprievodca výberom a inštaláciou elektromerového rozvádzača pre dielňu

Elektrický rozvádzač je srdcom každej modernej elektrickej inštalácie. Slúži ako centrálny distribučný bod, ktorý prijíma elektrickú energiu z hlavného prívodu a bezpečne ju rozdeľuje do jednotlivých obvodov napájajúci naše domovy, firmy či priemyselné objekty. Hoci sa na prvý pohľad môže zdať ako obyčajná kovová skrinka s množstvom prepínačov, jeho funkcia a správne pochopenie sú kľúčové pre bezpečnosť a spoľahlivosť celého elektrického systému.

Tento článok sa venuje detailom domových rozvádzačov, ich typom, konštrukcii, výberu a dôležitým legislatívnym aspektom, so špecifickým zameraním na potreby a podmienky pri zriaďovaní alebo modernizácii elektrickej inštalácie v dielni.

Čo je elektrický rozvádzač a na čo slúži?

Elektrický rozvádzač, často označovaný aj ako ističová skrinka, rozvodný panel alebo rozvodná doska, je oveľa viac než len úložisko pre elektrické komponenty. Je to komplexné zariadenie, ktoré plní niekoľko zásadných funkcií:

• Distribúcia elektrickej energie: Hlavnou úlohou rozvádzača je rozdeliť prichádzajúcu elektrickú energiu na menšie, spravovateľné obvody. Tieto obvody potom napájajú jednotlivé časti budovy, ako sú zásuvky, osvetlenie, spotrebiče či špecializované zariadenia.
• Ochrana pred preťažením a skratom: Vnútri rozvádzača sa nachádzajú ističe a prúdové chrániče, ktoré slúžia ako prvá línia obrany. V prípade preťaženia obvodu alebo skratu tieto ochranné prvky automaticky prerušia dodávku elektriny, čím zabraňujú prehriatiu vodičov, poškodeniu zariadení a potenciálnym požiarom.
• Bezpečnostné odpojenie: Hlavný istič v rozvádzači umožňuje úplné odpojenie elektrického napájania celej budovy, čo je nevyhnutné pri údržbe, opravách alebo v núdzových situáciách.
• Zónová kontrola: Každý podružný istič v rozvádzači slúži ako samostatný vypínač pre konkrétny okruh. To umožňuje izolovať napájanie určitej miestnosti alebo spotrebiča v prípade poruchy alebo potreby vypnutia.
• Riadiace a signalizačné funkcie: Moderné rozvádzače môžu integrovať aj prvky pre riadenie a signalizáciu, ako sú napríklad prepínače, relé, komunikačné moduly či diagnostické jednotky, ktoré zvyšujú komfort a efektivitu prevádzky.

Rozvádzač vs. Rozvodnica: Pochopenie rozdielov

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi kľúčové rozdiely:

• Elektrický rozvádzač: Toto je komplexnejšie zariadenie, ktoré prijíma elektrický prúd z hlavného prívodu a rozdeľuje ho do jednotlivých obvodov. Musí spĺňať prísne normy a predpisy a je zvyčajne určený pre prístup odborne spôsobilých osôb. Manipulácia s ním, najmä ak ide o elektromerový rozvádzač, je obmedzená a vyžaduje špecializované vzdelanie.
• Rozvodnica: Je zjednodušenou verziou rozvádzača. Často sa nachádza v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Jej hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu. K rozvodnici a jej obsluhe má prístup aj laik, ktorý dokáže v prípade potreby odstaviť konkrétny obvod (napr. výmenou poistky, ak ide o starší typ).

Typy elektrických rozvádzačov a ich špecifiká pre dielňu

V priebehu času sa elektrické rozvádzače vyvinuli do rôznych špecializovaných konfigurácií, z ktorých každá je navrhnutá pre konkrétnu funkciu a technologickú úroveň. Pre dielňu sú obzvlášť dôležité niektoré typy:

• Hlavný rozvádzač (MDP - Main Distribution Panel): Označovaný aj ako hlavný panel alebo panel vstupu služby, je centrálnym bodom, kde elektrická energia od dodávateľa prvýkrát vstupuje do budovy. V domácnostiach sa zvyčajne nachádza v garáži, pivnici alebo technickej miestnosti.
• Podružný rozvádzač (Sub-panel): Funguje ako pomocné alebo satelitné distribučné miesto pripojené k hlavnému rozvádzaču. Podružné rozvádzače sú ideálne pre oblasti s vysokou spotrebou energie, ako sú dielne, veľké kuchyne alebo prístavby, kde poskytujú lokalizovanú kontrolu a zjednodušujú elektroinštaláciu. Dôležité je, že v podružnom rozvádzači musia zostať vodiče nulového a ochranného uzemnenia úplne oddelené na samostatných, izolovaných zberniciach.
• Staveniskový rozvádzač: Špeciálna kategória rozvádzačov určených na dočasné napájanie elektrickou energiou na staveniskách, pri stavebných, rekonštrukčných či búracích prácach. Predám stavebný rozvádzač. Prívodný kábel 5G2.5mm2, koncovka samec 16A 400V. Výstup 4x250V, 2x16A 400V. Na tieto rozvádzače sú kladené zvýšené požiadavky na odolnosť voči vlhkosti, prachu a mechanickému namáhaniu, často s vyššou triedou krytia IP (najmenej IP44) a zabudovaným stojanom.
• Rozvodnica zásuvková: Osadená jednou alebo viacerými elektrickými zásuvkami na 230 V alebo 400 V. Niektoré modely bez istenia majú predprípravu na osadenie prístrojov (ističe, prúdové chrániče) na DIN lište. Pre dielňu je tento typ veľmi praktický pre priame napojenie náradia.

Elektromerový rozvádzač: Srdce elektrickej prípojky

Elektromerový rozvádzač (skrinka na elektromer) je predpripravený na montáž elektromeru a ďalších pomocných zariadení, vrátane kompletného značenia v zmysle aktuálnych noriem. Dodáva sa spolu s hlavným ističom, ktorý je možné zaplombovať.

Elektromerové rozvádzače slúžia na uloženie elektromera, hlavného ističa a ďalšieho príslušenstva. Elektromerový rozvádzač je kľúčovým prvkom elektrickej prípojky. Slúži ako ''meracie miesto'' a ''hlavný istiaci bod''.

Umiestnenie elektromerového rozvádzača je prísne regulované a musí byť na hranici pozemku, na verejne prístupnom mieste. Skrinka na elektromer musí byť umiestnená na hranici pozemku, na verejne prístupnom mieste. Ak nebude skrinka na elektromer do steny či do plotu zamurovaná, musíte ju pripevniť na nejaký podstavec či konštrukciu, nemôže voľne visieť. Pilierový elektromerový rozvádzač do zeme má v spodnej časti osadený tzv. zemný diel v tvare hranatého písmena U. Vďaka tomu bude držať na mieste dostatočne pevne. Je vybavený podstavcom s otvormi, takže ho môžete ukotviť do betónu.

Z elektromerového rozvádzača potom ide kábel do hlavného rozvádzača objektu (napr. domu), kde je už prívod rozdelený na jednotlivé zásuvkové, svetelné a iné okruhy so svojimi ističmi. Z distribučnej spoločnosti elektriny potom podáte žiadosť, v ktorej tieto požadované parametre uvediete. Podľa podmienok potom projektant vypracuje projektovú dokumentáciu k prípojke.

Musí spĺňať prísne technické normy a pripájacie podmienky konkrétnej distribučnej spoločnosti - tej, ktorá prevádzkuje elektrické vedenie vo Vašej lokalite. Po zložení musí prejsť skúškami a výrobca k nemu musí vydať aj vyhlásenie o zhode s normami a protokol o kusovej skúške. Montáž elektromerového rozvádzača smie vykonávať ''len kvalifikovaný elektrotechnik''!

Nezabudnite: ☠️ Sami do elektromera a hlavného ističa nezasahujte! Elektromer a hlavný istič je plombovaný, za akékoľvek zásahy do plombovanej časti vám hrozia sankcie od distribútora elektriny. Nikdy nezasahujte do elektromeru a hlavného ističa - tieto časti sú plombované a akékoľvek zásahy sú sankcionované distribútorom elektriny.

Ako si vybrať správny elektromerový rozvádzač pre vašu dielňu?

Výber alebo modernizácia elektrického rozvádzača je dôležitou investíciou do bezpečnosti a spoľahlivosti. Tento proces by mal byť založený na systematickom prístupe:

Distribučná oblasť a jej vplyv na výber

Najdôležitejší parameter pri výbere elektromerového rozvádzača je distribučná oblasť, v ktorej sa vaša dielňa nachádza. Rôzne distribučné spoločnosti majú totiž na elektrické prípojky rôzne požiadavky. Ak ste napríklad na strednom Slovensku? Musíte si zistiť, aká distribučná spoločnosť u vás pôsobí.

• Pre ZSD a VSD: Modely spĺňajú ''spoločné technické pripájacie podmienky'' (Západoslovenská a Východoslovenská distribučná). Donedávna napríklad ZSE (ZSD) vyžadovali okienko na rozvádzači.
• Pre SSD: K dispozícii sú špecifické certifikované rozvádzače.

Pozor - pôsobnosť distribučných spoločností nie je rozdelená presne podľa krajov. Ich požiadavky na usporiadanie a zapojenie elektromerovej skrine sa môžu líšiť.

Typ montáže

Spôsob montáže vám distribučná spoločnosť neprikáže, ten je na vás. Umiestnenie skrinky na elektromer (elektromerového rozvádzača) odsúhlasuje distribučná spoločnosť tým, že vám schváli projekt.

Podľa konštrukčného vyhotovenia sa delia na pilierové, nástenné a pre zapustenú montáž pod omietku. Elektromerový rozvádzač do plota, do steny či na stenu je v podstate väčšia „kocka“ s rozmermi od cca 30 × 30 cm, samozrejme, existuje mnoho vyhotovení.

• Pilierové: Určené pre montáž do zeme. Hodí sa na miesta, kde ešte nemáte alebo neplánujete plot. Ak budete neskôr chcieť zabudovať elektromerový rozvádzač do plota či do steny, nekupujte pilierový.
• Nástenné: Vhodné na pripevnenie na múrik alebo stenu objektu.
• Zapustené: Ideálne na zamurovanie do steny alebo plotu, kde má byť minimálne viditeľný.

Vyberte si variant so zabudovaním do steny a kým nepostavíte plot, uchytíte ho dočasne na kovové podpery.

Počet fáz a taríf

Od počtu fáz závisí, či potrebujete 1-fázovú alebo 3-fázovú prípojku, a teda aj jednofázový alebo trojfázový elektromerový rozvádzač.Trojfázové pripojenie (3 fázy) nájdete vo väčšine rodinných domov, komerčných či priemyselných budov. Pre dielňu s výkonným náradím alebo strojmi je trojfázové pripojenie často nevyhnutné.

• Jednofázové elektromerové rozvádzače: Obvykle sa inštalujú do malých objektov s nízkou spotrebou elektriny, kde je a aj bude iba jednofázová prípojka. Môže to byť garáž, predajný stánok, chatka, chata, malý rodinný dom a pod.
• Trojfázový jednotarifný elektromerový rozvádzač: Používa sa v rodinných domoch a iných objektoch, kde nepotrebujete využívať elektrinu v nízkej sadzbe - napríklad vykurujete plynom či pevným palivom.
• Dvojtarifný elektromerový rozvádzač: Ak chcete využívať lacnejšiu elektrinu v nízkej sadzbe (tarife), ktorú budete mať k dispozícii v noci, prípadne cez víkendy aj v nejakých časových oknách počas dňa, budete potrebovať dvojtarifný elektromerový rozvádzač. Elektromerová skrinka totiž na to musí byť prispôsobená, musí mať priestor na osadenie modulu hromadného diaľkového ovládania (HDO) a na svorky. To je najčastejšie používaný typ v rodinných domoch, kde vykurujú elektrinou - či už elektrickým kotlom, tepelným čerpadlom, elektrickými rohožami či iným spôsobom.

Kapacita pre viacero elektromerov

Existuje aj elektromerový rozvádzač pre 2 elektromery, pre 3 elektromery či dokonca pre 4 aj viac elektromerov. Elektromerový rozvádzač pre 2 elektromery či viac elektromerov sa hodí pre dvojdomy, trojdomy, malé bytovky, skupiny garáží, záhradných chatiek, budov s viacerými nájomcami a pod. Veľkou výhodou je, že ušetríte na samotnom rozvádzači, ktorý je lacnejší ako samostatné elektromerové skrine.

Hlavný istič

Hlavný istič musíte dokúpiť zvlášť… a pozor na max. prúd. Pretože rôzne domy či budovy ho môžu mať rôzny. Pre domy či malé objekty bez vykurovania elektrinou sa používa najčastejšie trojfázový 25 A istič s charakteristikou B. Ak má dom väčší odber, môže byť istič väčší. Hlavný istič musí byť plombovateľný vo vypnutom stave. Pri hlavnom ističi sa riaďte hodnotou, ktorú vám schváli distribučná spoločnosť elektriny. Správna voľba závisí od menovitého prúdu vami použitého hlavného ističa. Predám Káble a Ističe. Predám funkčný ističový rozvádzač.

Materiál a odolnosť

Tak ako všetci výrobcovia na Slovensku, aj my používame na výrobu elektromerových rozvádzačov skrine z plastu plneného sklenným vláknom. Materiál je klasický tvrdený polyester, ktorý je samozhášavý a odolá aj intenzívnemu dažďu a krupobitiu. Takáto plastová skrinka na elektromer má však jednu nevýhodu. Po niekoľkých rokoch sa na jej povrchu môžu v dôsledku pôsobenia slnečného žiarenia objaviť tmavšie miesta. Dôležité je, že materiál rozvádzača sa tým nijako neoslabuje. V SFOS berieme spätnú väzbu od zákazníkov vážne, preto v tomto smere chystáme novinku, ktorá problém odstráni.

Káblový priestor

Elektromerový rozvádzač do plota, do steny či na stenu je v podstate väčšia „kocka“ s rozmermi od cca 30 × 30 cm, samozrejme, existuje mnoho vyhotovení. Káble na prípojky totiž nie sú najtenšie a nemali by ste ich ohýbať do ostrých uhlov, aby ste nepoškodili izoláciu. Na vytvorenie ohybu teda potrebujete určitý priestor.

Výpočet zaťaženia a plánovanie rastu

Výpočet zaťaženia je štruktúrované hodnotenie na určenie najvyššej úrovne elektrickej spotreby, ktorú budova odoberie. Výpočet musí postupovať podľa postupov predpísaných Národným elektrickým kódexom (NEC) alebo ekvivalentnými národnými normami. Pri výpočte sa uplatňujú súčinitele súbehu, ktoré zohľadňujú, že nie všetky záťaže pracujú súčasne na maximálny výkon.

Spotreba elektriny sa časom zvyšuje, obzvlášť v dielni s novým náradím. Pri výbere rozvádzača je nevyhnutné plánovať budúci rast. Odporúča sa:

• Vybrať vyššiu prúdovú kapacitu (ampacitu): Aj keď aktuálny výpočet naznačuje napr. 150 A, 200 A rozvádzač je rozumnejšou dlhodobou investíciou.
• Uprednostniť dodatočný priestor: Kapacita rozvádzača závisí aj od počtu miest pre ističe. Úplne zaplnený rozvádzač neumožňuje žiadnu expanziu.
• Predinštalovať chráničku: Pri rekonštrukcii je vhodné viesť prázdnu chráničku od rozvádzača na strategické miesta pre budúce rozšírenie.

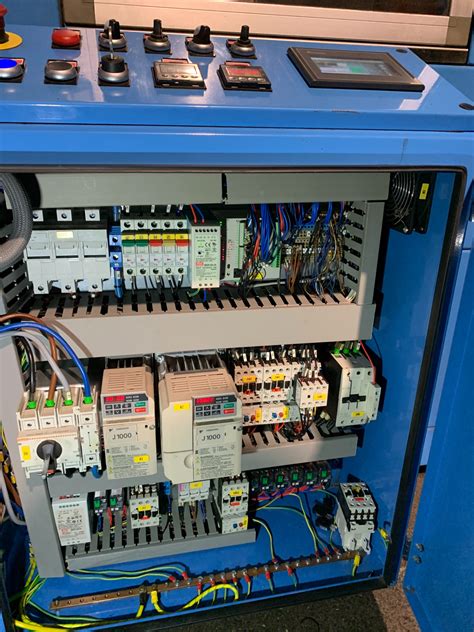

Komponenty rozvádzača

Kvalitné komponenty sú základom bezpečnej a spoľahlivej prevádzky:

• Kryt a skrinka: Vyrobené z odolných materiálov na ochranu vnútorných komponentov.
• Prípojnica (Zbernica): Lišta, nosný prvok pre elektrické rozvody v rozvádzači.
• Ističe: Chránia obvody pred preťažením a skratmi. Môžu byť jednopólové, dvojpólové, trojpólové s rôznymi charakteristikami (B, C). Predám zásuvkový rozvádzač s ochranou.

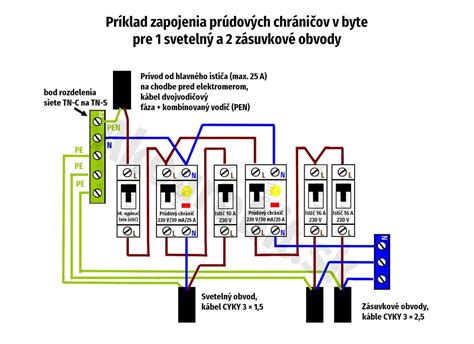

• Prúdové chrániče (RCCB) a kombinované prúdové chrániče (RCBO): Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom, čo je v dielni s vlhkosťou alebo prácou s vodou kritické. RCBO spája funkciu ističa a prúdového chrániča.
• Prepäťové ochrany (SPD): Chránia zariadenia pred prepätím v sieti, najmä v dôsledku prepätia z atmosférických výbojov (blesku). TZG40-T1T2 ponúka komplexnú ochranu integráciou ochrany typu 1 (T1) aj typu 2 (T2) do jednej jednotky. Predám prepäťové ochrany 385V AC T1+T2.
• Ďalšie komponenty: Relé, spínače, transformátory, meniče napätia, komunikačné moduly. Predám sadu kvalitných jednožilových vodičov nemeckej značky HELUKABEL (UL-CSA certifikácia). Ide o profesionálne káble vhodné do rozvádzačov, elektroniky alebo pre kutilov. Ponúkam aj ďalší elektromateriál.

Dodržiavanie noriem a predpisov

Všetky elektroinštalácie a rozvádzače musia zodpovedať platným národným normám (napr. STN) a miestnym predpisom. Kľúčové normy zahŕňajú STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-53 (Spínacie a riadiace prístroje) a STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách).

Dokumentácia a označenie

Každý rozvádzač musí byť vybavený typovým štítkom, protokolom o kusových skúškach a dokumentáciou s pokynmi na inštaláciu, prevádzku a údržbu. Prístroje v rozvádzači musia byť prehľadne a prístupne usporiadané, označené trvanlivo a v súlade so schémami zapojenia. Schémy musia byť dodané spolu s rozvádzačom. Chýbajúce záslepky na voľných modulových pozíciách sú častou chybou.

Legislatíva a zodpovednosť pri úprave rozvádzačov

Nariadenie vlády č. 148/2016 Z.z. o sprístupňovaní elektrického zariadenia na trh vyvolalo diskusiu medzi elektrotechnikmi ohľadom úprav a zmien v existujúcich prevádzkovaných elektrických rozvádzačoch nn. Legislatíva definuje pojem "výrobok" a jeho uvedenie na trh. Zodpovednosť za bezpečnosť výrobku (označeného CE, s EÚ vyhlásením o zhode) nesie výrobca po celú dobu jeho životnosti.

• Oprava vs. Úprava/Rekonštrukcia: Podľa zákona č. 595/2003 Z.z. o dani z príjmov, "oprava" predstavuje odstránenie fyzického opotrebenia a poškodenia za účelom uvedenia do predchádzajúceho alebo prevádzkyschopného stavu. Pri úprave alebo rekonštrukcii sa osoba vykonávajúca zásah stáva výrobcom daného zariadenia.
• Povinnosti výrobcu: Výrobca musí vykonať overenie návrhu a kusové overenie výrobku.
• Dôsledky úpravy: Pri úprave alebo rekonštrukcii rozvádzača sa mení jeho pôvodný stav, čím sa stávate jeho výrobcom a preberáte plnú zodpovednosť za jeho bezpečnosť a súlad s normami.
• Odporúčania pri zásahu: V dokumentácii je potrebné presne definovať, či ide o opravu alebo úpravu (rekonštrukciu). Toto určenie je podkladom pre vykonanie revízie. Rovnako je dôležité zdokumentovať stav zariadenia pred a po vykonaných prácach.
• Príklady opráv: Za opravu sa považuje napríklad náhrada ističa s rovnakým alebo nižším menovitým prúdom, alebo výmena výsuvného prevedenia ističa za pevné a naopak, pokiaľ nedôjde k navýšeniu tepelných strát.
• Retrofit: Ide o druh náhrady skôr vyrobeného prístroja, ku ktorému je potrebná špeciálna odborná znalosť.

Návrh elektrického rozvádzača by mal vždy robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou a oprávnením. Realizáciu elektroinštalácie určuje projektová dokumentácia. Pri zmenách v existujúcej inštalácii je vhodné spracovať aktualizovanú dokumentáciu a vykonať revíziu.

Prehľad elektromerových rozvádzačov na trhu

V našej ponuke nájdete elektromerové skrine desiatok druhov. Líšia sa jednofázovým alebo trojfázovým pripojením, počtom pozícií pre elektromery, spôsobom montáže a ďalšími parametrami.

Porovnanie elektromerových rozvádzačov na stenu, do steny či plota

Porovnanie elektromerových rozvádzačov na zahrabanie do zeme
