Idete stavať dom či inú budovu? Alebo ho prerábať celý, prípadne meniť elektroinštaláciu či strechu so strešnou elektrickou prípojkou? V takom prípade budete potrebovať nový elektromerový rozvádzač. Elektromerové rozvádzače tvoria akúsi vstupnú bránu prívodných káblov do našich domov, bytov, ale aj priemyselných či iných objektov.
Čo je elektromerový rozvádzač a prečo si ho nemôžete poskladať "na kolene"?

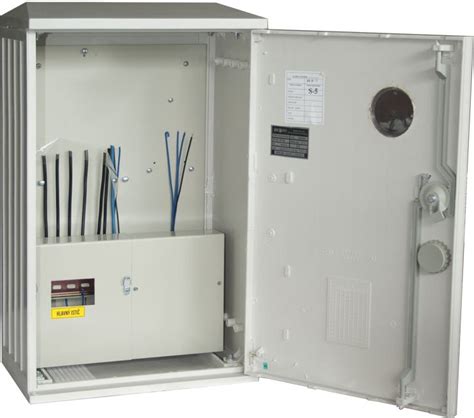

Elektromerový rozvádzač je v podstate väčšia „kocka“ s rozmermi od cca 30 × 30 cm, samozrejme, existuje mnoho vyhotovení. Osadené sú elektromerom a hlavným ističom, prípadne modulom spínajúcim spotrebiče využívajúce tzv. nočný prúd. Z dôvodu zabezpečenia jednoduchého odpočtu majú elektromerové rozvádzače prednú stranu vybavenú priehľadným okienkom.
Dôležitá je bezpečnosť. Sami do elektromera a hlavného ističa nezasahujte. Nielenže vás to môže nepríjemne kopnúť a dokonca zabiť, ale elektromer a hlavný istič je plombovaný. Za akékoľvek zásahy do plombovanej časti vám hrozia sankcie od distribútora elektriny.
Výber správneho elektromerového rozvádzača: Normy a požiadavky distribútorov
V prvom rade, elektromerový rozvádzač musí spĺňať požiadavky platných technických noriem (ďalej v texte ako STN) a distribučnej spoločnosti. Po zložení musí prejsť skúškami a výrobca k nemu musí vydať aj vyhlásenie o zhode s normami a protokol o kusovej skúške.
Na Slovensku máme distribučné spoločnosti ako Západoslovenská distribučná (ZSD), Stredoslovenská distribučná (SSD) a Východoslovenská distribučná (VSD). Každá z nich má rozličné požiadavky na to, ako by mala byť elektromerová skriňa (rozvádzač) vo vnútri usporiadaná a zapojená. Preto je kriticky dôležité zistiť, aká distribučná spoločnosť pôsobí u vás.
Jednoduché spôsoby identifikácie elektrických obvodov vo vašej domácnosti a správneho označenia rozvádzača
Umiestnenie elektromerového rozvádzača: Na hranici pozemku
Umiestnenie skrinky na elektromer (elektromerového rozvádzača) odsúhlasuje distribučná spoločnosť tým, že vám schváli projekt. Skrinka na elektromer musí byť umiestnená na hranici pozemku, na verejne prístupnom mieste. Príkladom môže byť zamurovanie do steny objektu, ale stena musí byť na hranici pozemku (napr. oplotenie).
Typy montáže elektromerových rozvádzačov
Elektromerový rozvádzač môžete upevniť do plota, na stenu alebo zamurovať do steny či do plota. Ak nebude skrinka na elektromer do steny či do plotu zamurovaná, musíte ju pripevniť na nejaký podstavec či konštrukciu, nemôže voľne visieť.
Pilierový elektromerový rozvádzač do zeme má v spodnej časti osadený tzv. zemný diel v tvare hranatého písmena U. Vďaka tomu bude držať na mieste dostatočne pevne. Je vybavený podstavcom s otvormi, takže ho môžete ukotviť do betónu.
Počet fáz a taríf: Ako vybrať ten správny?
Od počtu fáz závisí, či potrebujete 1-fázovú alebo 3-fázovú prípojku, a teda aj jednofázový alebo trojfázový elektromerový rozvádzač.
Jednofázové a trojfázové prípojky
Jednofázový elektromerový rozvádzač sa hodí pre napájanie objektov s malým odberom elektriny, kde je a aj bude iba jednofázová prípojka. Môže to byť garáž, predajný stánok, chatka, chata, malý rodinný dom a pod. Tri fázy nájdete vo väčšine rodinných domov, komerčných či priemyselných budov.
Jednotarifné a dvojtarifné meranie
Trojfázový jednotarifný elektromerový rozvádzač sa používa v rodinných domoch a iných objektoch, kde nepotrebujete využívať elektrinu v nízkej sadzbe - napríklad vykurujete plynom či pevným palivom.
Ak má dom väčší odber, napríklad elektrické vykurovanie (elektrickým kotlom, tepelným čerpadlom, elektrickými rohožami) alebo nabíjanie elektromobilu, oplatí sa zvážiť dvojtarifný elektromerový rozvádzač. V tom prípade sa vám bude hodiť lacnejšia elektrina v nízkej sadzbe (tarife). Tú budete mať k dispozícii v noci, prípadne cez víkendy aj v nejakých časových oknách počas dňa. Aby ste ju mohli využiť, budete potrebovať dvojtarifný elektromerový rozvádzač. Elektromerová skrinka totiž na to musí byť prispôsobená, musí mať priestor na osadenie modulu hromadného diaľkového ovládania (HDO) a na svorky.

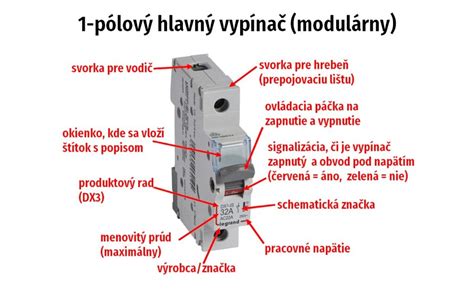

Hlavný istič: Nevyhnutná súčasť
Hlavný istič musíte dokúpiť zvlášť, pretože rôzne domy či budovy ho môžu mať rôzny. Pre domy či malé objekty bez vykurovania elektrinou sa používa najčastejšie trojfázový 25 A istič s charakteristikou B. Ak má dom väčší odber, môže byť istič väčší. Hlavný istič musí byť plombovateľný vo vypnutom stave.
Elektromerové rozvádzače pre viac odberných miest
Existuje aj elektromerový rozvádzač pre 2 elektromery, pre 3 elektromery či dokonca pre 4 aj viac elektromerov. Elektromerový rozvádzač pre 2 elektromery či viac elektromerov sa hodí pre dvojdomy, trojdomy, malé bytovky, skupiny garáží, záhradných chatiek, budov s viacerými nájomcami a pod. Veľkou výhodou je, že ušetríte na samotnom rozvádzači, ktorý je lacnejší ako samostatné elektromerové skrine.
Prehľad vybraných elektromerových rozvádzačov
Spomenul som iba hlavné skupiny elektrických skriniek na elektromer. V skutočnosti mnohí výrobcovia vyrábajú rôzne varianty s rôznou výškou a rozmermi.
Rozvádzače na stenu, do steny a do plota
| Elektromerový rozvádzač SEZ REJ1 V xxA 26x44 na stenu, do steny či plota | Elektromerový rozvádzač SEZ REJ3 S xxA 26 na stenu, do steny či plota | Elektromerový rozvádzač SFOS E1R (VSD) na stenu, do steny či plota | Dvojelektromerový rozvádzač SEZ RED3i (VSD) na stenu, do steny či plota | |
|---|---|---|---|---|
| Orientačná cena | 132,48 € | 132,88 € | 141,74 € | 149,95 € |
| Hodnotenie / Názor | „Ideálny pre malé objekty alebo domy bez elektrického vykurovania“ | „Ideálny pre malé objekty alebo domy bez elektrického vykurovania“ | „Kvalitnejšie vyhotovenie, jednoduchšia montáž a servis než iné značky.“ | „Ideálny pre dvojdomy či dve odberné miesta pri sebe s elektrickým vykurovaním“ |
| Oblasť | Východné Slovensko (VSD) | Stredné Slovensko (SSD) | Východné Slovensko (VSD) | Východné Slovensko (VSD) |
| Výrobca | SEZ Krompachy | SEZ Krompachy | SFOS Rimavská Sobota | SEZ Krompachy |
| Max. počet elektromerov | 1 | 1 | 1 | 2 |
| Počet fáz | 1 | 3 | 1 | 3 |
| Počet taríf | 1 | 1 | 1 | 2 |
| Okno | nie | nie | nie | nie |
| Obsahuje istič | nie | nie | nie | nie |
| Max. prúd | 63 A | 63 A | 40 A | 63 A |
| Montáž | do steny, do plota, na stenu, na plot | do steny, do plota, na stenu, na plot | do steny, do plota, na stenu, na plot | do steny, do plota, na stenu, na plot |
| Šírka | 26 cm | 26 cm | 30 cm | 40 cm |
| Výška | 45 cm | 59 cm | 60 cm | 45 cm |
| Hĺbka | 25 cm | 25 cm | 24,5 cm | 25 cm |
| Výhody | dobrá cena; kompaktné rozmery, výška iba 46 cm oproti 60 cm pri konkurencii | dobrá cena | dobrá cena; o niečo kvalitnejšie prevedenie ako pri iných výrobcoch | dobrá cena; oproti 2 samostatným elektromerovým rozvádzačom ušetríte vyše 100 € |
| Nevýhody | na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv | na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv | na materiáli sa časom objavia škvrny, na odolnosť to nemá vplyv | na materiáli sa časom objavia škvrny, na odolnosť to nemá vplyv |
Elektromerové rozvádzače SEZ Krompachy pre 1 elektromer: Dostupné sú v 1- alebo 3-fázovom vyhotovení, obe majú iba možnosť jednotarifného merania, nie sú teda vhodné tam, kde chcete používať lacnejší nočný prúd. Rozvádzač neobsahuje istič, musíte ho dokúpiť (max. je 63 A). Materiál je klasický tvrdený polyester, ktorý je samozhášavý a odolá aj intenzívnemu dažďu a krupobitiu. Jediným nedostatkom je, že časom sa na ňom objavia tmavé škvrny od slnečného žiarenia, tie však nemajú vplyv na jeho odolnosť. Tento typ môžete upevniť do plota, na stenu alebo zamurovať do steny či do plota.
Elektromerové rozvádzače SFOS Rimavská Sobota pre 1 elektromer: Je určený pre 1-fázové prípojky, teda chaty, záhradky, malé domy, garáže, stánky a pod. Má možnosť iba jednotarifného merania. Materiál je klasický tvrdený polyester spevnený sklolaminátom. Tento typ má o niečo kvalitnejšie vyhotovenie a odolnejšie skrutky, takže má jednoduchšiu montáž aj servis.
Elektromerový rozvádzač pre 2 elektromery od SEZ Krompachy: Umožňuje dvojtarifné meranie, takže s ním môžete využiť lacný nočný prúd. Hodí sa pre dvojdomy s elektrickým vykurovaním alebo 2 odberné miesta blízko pri sebe (lacnejšie riešenie ako 2 samostatné rozvádzače).
Pilierové a zemné elektromerové rozvádzače
| Elektromerový rozvádzač SEZ PREJ3 V na zahrabanie do zeme | Elektromerový rozvádzač SEZ PREJ3 S, V na zahrabanie do zeme | Elektromerový rozvádzač SFOS E1RP/F+ZD (VSD) na zahrabanie do zeme | Elektromerový rozvádzač SEZ PRED3 S, V na zahrabanie do zeme | Elektromerový rozvádzač SEZ PRED3 Z, V na zahrabanie do zeme | |
|---|---|---|---|---|---|
| Orientačná cena | 179,33 € | 185,07 € | 214,22 € | 225,50 € | 232,47 € |
| Hodnotenie / Názor | „Jednoduchá montáž zahrabaním priamo do zeme bez betónovania.“ | „Jednoduchá montáž zahrabaním priamo do zeme bez betónovania.“ | „Kvalitnejšie vyhotovenie, jednoduchšia montáž a servis než iné značky.“ | „Ideálny pre domy a budovy s elektrickým vykurovaním.“ | „Ideálny pre domy a budovy s elektrickým vykurovaním.“ |
| Oblasť | Východné Slovensko (VSD) | Stredné + Východné Slovensko (SSD + VSD) | Východné Slovensko (VSD) | Stredné + Východné Slovensko (SSD + VSD) | Západné + Východné Slovensko (ZSD + VSD) |
| Výrobca | SEZ Krompachy | SEZ Krompachy | SFOS Rimavská Sobota | SEZ Krompachy | SEZ Krompachy |
| Max. počet elektromerov | 1 | 1 | 1 | 1 | 1 |
| Počet fáz | 3 | 3 | 3 | 3 | 3 |
| Počet taríf | 1 | 1 | 1 | 2 | 2 |
| Okno | nie | nie | nie | nie | nie |
| Obsahuje istič | nie | nie | nie | nie | nie |
| Max. prúd | 63 A | 40 A | 40 A | 63 A | 63 A |
| Montáž | zahrabanie do zeme | zahrabanie do zeme | zahrabanie do zeme | zahrabanie do zeme | zahrabanie do zeme |
| Šírka | 26 cm | 26 cm | 30 cm | 26 cm | 26 cm |
| Výška | 170 cm | 170 cm | 175 cm | 170 cm | 170 cm |
| Hĺbka | 25 cm | 25 cm | 24,5 cm | 25 cm | 25 cm |
| Výhody | dobrá cena | dobrá cena | dobrá cena; o niečo kvalitnejšie prevedenie ako pri iných výrobcoch | dobrá cena | dobrá cena |
| Nevýhody | na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv | na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv | na materiáli sa časom objavia škvrny, na odolnosť to nemá vplyv | na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv | na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv |
Elektromerové rozvádzače SEZ Krompachy so spodným dielom na zahrabanie do zeme: Pochádzajú od slovenského výrobcu SEZ Krompachy, pričom majú priestor pre 1 elektromer a umožňujú jednotarifné meranie v 3 fázach. Znamená to, že sa nehodia tam, kde potrebujete využívať lacný nočný prúd. Materiál je klasický tvrdený polyester so živicou zo sklených vlákien, ktorý je samozhášavý a odolá aj intenzívnemu dažďu a krupobitiu.
Pilierový elektromerový rozvádzač SFOS Rimavská Sobota: Môžete ho zahrabať do zeme bez betónovania. Ide o trošku kvalitnejšie prevedenie ako pri iných výrobcoch (odolnejšie svorky aj skrutky), vďaka čomu je jednoduchšia montáž aj servis. Je určené pre 3-fázové prípojky, ale je jednotarifný a neumožní vám využívať lacnejší nočný prúd.
Trojfázové dvojtarifné elektromerové rozvádzače SEZ Krompachy na zahrabanie do zeme: Sú pripravené na dvojtarifné meranie, vďaka čomu môžete využívať elektrické vykurovanie lacnejším nočným prúdom (prípadne ním nabíjať elektrické auto). Tento rozvádzač má spodok prispôsobený na zahrabanie priamo do zeme, takže ho nemusíte betónovať.

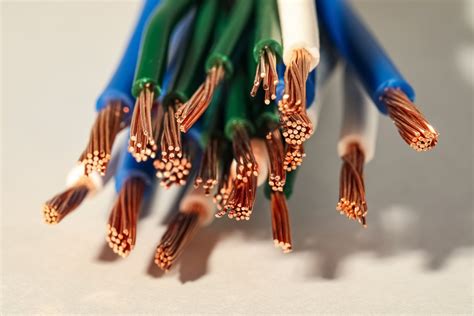

Typy elektrických káblov pre inštalácie
Káble na prípojky totiž nie sú najtenšie a nemali by ste ich ohýbať do ostrých uhlov, aby ste nepoškodili izoláciu. Na vytvorenie ohybu teda potrebujete určitý priestor. Keď hovoríme o „hrúbke kábla“, máme na mysli prierez jednotlivých žíl. V bežných domových inštaláciách sa používajú hlavne káble o priereze od 1,5mm² do 6mm². Káble s prierezom 1,5mm² sa väčšinou používajú pre elektrické rozvody (obvody) s menším odberom elektriny, napr. pre svetelné okruhy. Káble väčšieho prierezu sa v domácnosti môžu použiť napr. pre zásuvkové okruhy v kuchyni alebo pre elektrický sporák.
Z elektromerového rozvádzača potom ide kábel do hlavného rozvádzača objektu (napr. domu), kde je už prívod rozdelený na jednotlivé zásuvkové, svetelné a iné okruhy so svojimi ističmi.
CYSY káble
Káble CYSY sú okrúhle, ohybné a flexibilné káble, ktorých jadro je tvorené medenými lankovými vodičmi a vonkajšia izolácia je PVC bielej a čiernej farby. Používajú sa ako pohyblivé prívody, prívodné káble k spotrebičom a na predlžovacích šnúrach. Prednostne sú určené pre použitie v interiéri, pretože PVC izolácia sa pri nižších teplotách môže lámať.
CYKY káble
CYKY káble sú okrúhle káble, ktorých jadro tvoria pevné medené žily obalené PVC izoláciou. Určené sú pre pevné rozvody elektriny bez mechanického namáhania. Ideálne sú pre použitie na zamurovanie pod omietku v stene, uložené na povrchu v káblových žľaboch, v zemi, v suchu aj vo vlhku.
CYYPL káble
Káble CYYPL sú plochým variantom pre káble CYKY, označujú sa tiež CYKYLo. Slúžia pre použitie v stiesnených priestoroch, kde sa lepšie pracuje s plochým ako okrúhlym káblom, napr. pre montáž pod omietku.
CGSG káble
Káble CGSG sú okrúhle flexibilné káble s jadrom z medených lankových vodičov. Vonkajšia izolácia kábla je guma čiernej farby, ktorá zabezpečuje zvýšenú odolnosť pri strednej a stredne ťažkej mechanickej záťaži. Je vhodný aj pre použitie v exteriéry - gumená izolácia odoláva aj vonkajším vplyvom a nízkym teplotám.
AYKY káble a AYKY-Z káble
Kábel AYKY je okrúhly kábel, ktorého jadro tvoria hliníkové žily. Väčšinou sa používa ako prívodný kábel od elektrickej prípojky k elektromerovému rozvádzaču. Je určený pre pevné uloženie priamo do zeme, ochranných rúr (chráničiek) alebo káblových kanálov.
Kábel AYKY-Z je variant hliníkového kábla AYKY s oceľovým lankom (závesný), slúži pre zavesenie prívodného kábla - vzdušné vedenie, napr. elektrický stĺp - budova. Zo stĺpa so vzdušným vedením (drôty vo vzduchu) vedie kábel k prípojkovej skrinke pripevnenej na stĺpe.
