Elektrické rozvádzače predstavujú kľúčový prvok každej modernej elektroinštalácie. Sú nevyhnutné pre bezpečné a efektívne sledovanie, riadenie a distribúciu toku elektrickej energie v domácnostiach, bytoch, priemyselných objektoch, výrobných halách, ale aj na dočasných miestach, akými sú staveniská. Hoci sa pojmy ako rozvádzač, rozvodná skriňa, ističová skrinka či elektrická skrinka často zamieňajú, všetky majú podobný účel, no s mnohými odlišnosťami.
Tento článok si kladie za cieľ poskytnúť komplexný pohľad na svet elektromerových rozvádzačov, so špeciálnym zameraním na tie, ktoré sú zapustené do muriva. Je dôležité poznamenať, že tento článok slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie, rozvádzačov i rozvodníc vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu elektrickým prúdom.
Čo sú elektromerové rozvádzače a prečo sú dôležité?

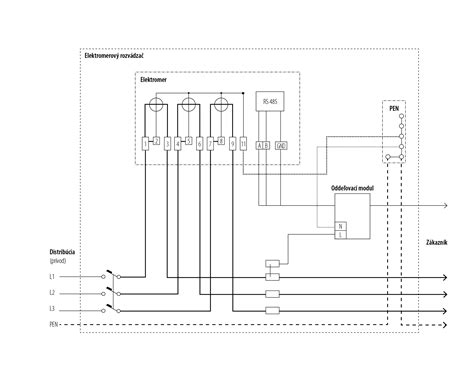

Elektromerový rozvádzač, známy aj ako skrinka na elektromer, je predpripravený na montáž samotného elektromera a ďalších pomocných zariadení. Predstavuje vstupnú bránu do domu, garáže či prevádzky, kde sa osádza elektromer, hlavné istenie a často aj prvky pre ovládanie taríf. Elektromerové rozvádzače slúžia na bezpečné umiestnenie elektromera a hlavného ističa v elektroinštalácii objektu a sú kľúčové pri novej prípojke alebo rekonštrukcii, keď sa mení spôsob merania, umiestnenie alebo parametre pripojenia.
Elektrické rozvádzače nízkeho napätia sú kombináciou jedného alebo viacerých spínacích prístrojov (ističe, vypínače) s pridruženým meracím, riadiacim, signalizačným, regulačným či ochranným zariadením.
Typy elektromerových rozvádzačov a ich umiestnenie
Pri výbere elektromerovej skrine je dôležité zohľadniť typ elektrickej prípojky, počet elektromerov, spôsob montáže a požiadavky distribučnej spoločnosti. Podľa konštrukčného vyhotovenia sa elektromerové rozvádzače delia na pilierové, nástenné a pre zapustenú montáž pod omietku.
- Pilierové rozvádzače: Používajú sa tam, kde je rozvádzač riešený ako samostatný stĺpik, často pri hranici pozemku.
- Nástenné (povrchové) rozvádzače: Sú vhodné vtedy, keď sa rozvádzač montuje na fasádu, do výklenku alebo do plota. Sú inštalované na povrch steny.
- Zapustené rozvádzače (pod omietku): Poskytujú esteticky čistejší vzhľad, nakoľko sú integrované priamo do steny. Ich inštalácia si však vyžaduje vysekanie pomerne veľkého otvoru do steny, čo môže byť napríklad v paneláku problematické. Tieto rozvádzače sú primárne určené do muriva, a hoci sa dajú upevniť aj do dutých stien, pre sadrokartón je vhodnejšie použiť špeciálne montážne sady alebo iný typ skrine. Pri väčších rozmeroch je nutná pevná konštrukcia steny.
Rozvádzače pre oblasť západoslovenskej distribúcie mali v minulosti aj okienka na dverách, no od roku 2025 sú oficiálne zakázané.
Elektrická instalace - Elektroměrový rozvaděč (pilíř)
Kľúčové komponenty elektromerového rozvádzača

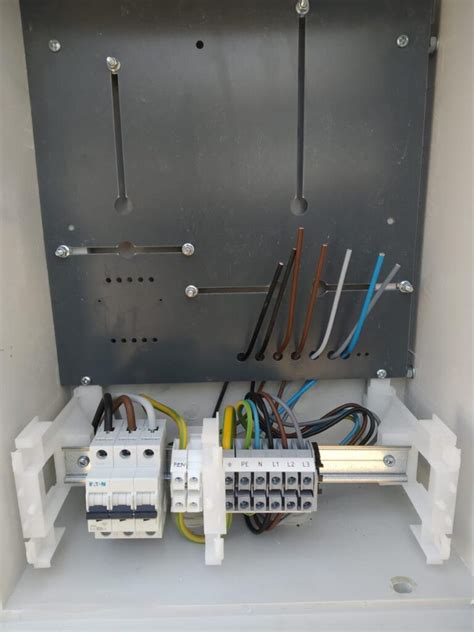

Elektromerový rozvádzač obsahuje plastovú montážnu dosku z nehorľavého materiálu, ktorá je vykáblovaná vodičmi. Jej súčasťou je tiež DIN lišta, na ktorej sú osadené svorky na pripojenie prívodného kábla, svorka pre uzemnenie a ističe.
- Elektromer: Najdôležitejším prvkom je práve elektromer, ktorý dodáva distribučná spoločnosť. Podľa projektu a podmienok pripojenia sa volí jednofázové alebo trojfázové meranie. Rovnako dôležité je, či ide o jednotarif alebo dvojtarif (s prípravou pre HDO). Pri viacerých odberných miestach sa používa prevedenie pre 2, 3, 4 a viac elektromerov.
- Hlavný istič: Zákazník si zabezpečuje hlavný istič, ktorého hodnotu má danú v zmluve o pripojení. Tento celok (elektromer a hlavný istič) je zabezpečený krytom, ktorý musí byť zaplombovaný.
- Uzemnenie: Pre správne uzemnenie je potrebné zakúpiť svorku SR03, ktorou sa napojí privedený uzemňovací oceľový drôt FeZn s priemerom 10 mm. Pre spojenie uzemňovacieho drôtu s rozvádzačom je potrebný ohybný žltozelený vodič CYA16, (prípadne kompletný adaptér pre uzemnenie rozvádzača). Adaptér sa skladá zo svorky SR03 a 30 cm dlhého zelenožltého vodiča CYA16, ktorý je k svorke pripevnený očkom. Na jeho druhej strane je dutinka, ktorá sa pripája do zemniacej svorky v rozvádzači.
- Označovacie štítky a zámok: Povinnou súčasťou elektromerového rozvádzača sú tiež označovacie štítky, ktoré obsahujú názov výrobcu, typ a jedinečné výrobné číslo. Dvere elektromerového rozvádzača sú osadené zámkom na kľúč v tvare štvorca s rozmerom 6x6 mm.
Inštalácia zapustených elektromerových rozvádzačov do muriva
Inštalácia rozvodnej skrine pod omietku síce pôsobí nenápadne a esteticky čistejšie, no vyžaduje si precíznu prípravu a značné stavebné úpravy. Pre jeho inštaláciu musíte do steny vysekať pomerne veľký otvor. Odporúčaný otvor pre väčšie modely je napríklad približne 1020 mm (výška) x 560 mm (šírka) x 127 mm (hĺbka). Vždy si však rozmery overte podľa priloženého návodu pred samotným sekaním.
Výhodou niektorých zapustených rozvádzačov je ich konštrukcia, ktorá umožňuje vybratie celého vnútorného rámu s prístrojmi. To uľahčuje montáž a zapájanie mimo stiesneného priestoru v stene. Hĺbka rozvádzača, napríklad 127 mm, je dostatočná pre pohodlné uloženie vodičov za DIN lištami.
Pre zapojenie rozvádzača sú bežne potrebné krížový a plochý skrutkovač pre upevnenie krytov a imbusový kľúč 5 na pripojovacie svorky.
Dôležité parametre a špeciálne vlastnosti
Pri výbere rozvádzača či rozvodnice je potrebné zohľadniť niekoľko kľúčových parametrov, ktoré ovplyvňujú jeho funkčnosť a životnosť, najmä pri zapustenej montáži.
Počet modulov a vnútorná organizácia
Najdôležitejším parametrom pri rozvádzačoch a rozvodniciach je počet modulov, resp. pozícií pre prístroje. Maximálny počet modulov na jednom rade býva 18, pričom rozvádzače s vyšším počtom modulov môžu byť dvoj-, troj- i štvorradové. Rôzne prístroje zaberú rôzne množstvo pozícií - jednofázový istič obvykle jednu pozíciu, trojfázový tri pozície. Pri výbere si pre istotu vždy nechajte rezervu v počte niekoľkých modulov, aby ste mohli v budúcnosti doplniť istič pre nový zásuvkový alebo svetelný okruh (napr. do prístavby, altánku a pod.).
Modulové prístroje ako ističe, prúdové chrániče a iné sa upevňujú na tzv. DIN lišty zacvaknutím, čo eliminuje potrebu skrutiek pri ich montáži. Je dôležité, aby prístroje v rozvádzači boli prehľadne a prístupne usporiadané, trvanlivo označené a v súlade so schémami zapojenia. Schémy musia byť dodané spolu s rozvádzačom. Častou chybou bývajú chýbajúce záslepky na voľných modulových pozíciách, ktoré by mali byť samozrejmosťou.
Trieda krytia IP
Dôležitým parametrom je aj odolnosť voči vlhkosti a vniknutiu prachu, ktorú udáva trieda krytia IP (Ingress Protection). Štandardom pre bytové rozvodnice je krytie IP40, ale nájdete aj rozvodnice a rozvádzače s krytím až IP65, ktoré sú odolné voči tryskajúcej vode. Pre zapustené rozvádzače do interiéru je často postačujúce nižšie krytie, napr. IP30.
Tabuľka nižšie ilustruje význam triedy krytia IP:
| Krytie IP | Ochrana proti vniknutiu cudzích pevných telies | Ochrana proti vniknutiu vody |
|---|---|---|
| IP30 | Ochrana pred vniknutím predmetov s priemerom väčším ako 2,5 mm | Žiadna ochrana proti vode |
| IP40 | Ochrana pred vniknutím predmetov s priemerom väčším ako 1 mm | Žiadna ochrana proti vode |
| IP44 | Ochrana pred vniknutím predmetov s priemerom väčším ako 1 mm | Ochrana proti striekajúcej vode zo všetkých smerov |
| IP65 | Úplná ochrana proti prachu | Ochrana proti tryskajúcej vode zo všetkých smerov |
Materiál a konštrukcia
Zapustené rozvádzače sú často vyhotovené z oceľového plechu (napr. biela RAL 9016), čo im dodáva odolnosť a estetický vzhľad. Plechové dvere sú odolné, a môžu byť uzamykateľné (voliteľne). Pre zapustené rozvádzače je typická dostatočná hĺbka pre pohodlné uloženie vodičov za DIN lištami a často aj vyberateľný rám s prístrojmi, čo uľahčuje montáž.
Legislatívne požiadavky a certifikácia
Manipulácia s elektromerovým rozvádzačom by mala byť zverená výhradne oprávnenej osobe s príslušným vzdelaním alebo osvedčením. Hotový rozvádzač ako celok musí vyrobiť firma, ktorá má na túto činnosť oprávnenie od inšpekcie práce.
Pri nákupe elektrického rozvádzača, najmä elektromerového, je nevyhnutné presvedčiť sa, že k nemu máte priložené všetky potrebné dokumenty:

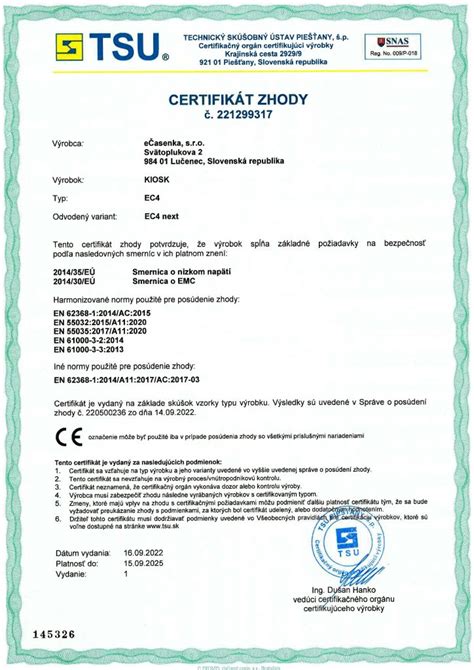

- Vyhlásenie o zhode zariadenia s výrobným číslom
- Potvrdenie o kusovej skúške
- Typový (výrobný) štítok
- Protokol o kusových skúškach
- Dokumentácia s pokynmi na inštaláciu, prevádzku a údržbu
Ak niektorý z týchto dokumentov chýba, elektroinštalácia nemusí vyhovieť prvej odbornej prehliadke a odbornej skúške (revízii), čo môže mať vážne dôsledky.
