Elektroinštalácia: Zapojenie vypínačov krok za krokom

Zapojenie vypínača patrí medzi najčastejšie elektroinštalačné práce v domácnosti. Či už meníte starý vypínač za nový, rekonštruujete byt alebo riešite osvetlenie v novostavbe, otázka ako zapojiť vypínač sa skôr či neskôr objaví. Hoci ide o relatívne jednoduchý úkon, práca s elektrinou si vyžaduje dôslednosť, dodržiavanie bezpečnostných pravidiel a základné pochopenie princípu zapojenia.

V tomto článku nájdete podrobný a zrozumiteľný návod, ktorý vás prevedie celým procesom - od výberu správneho typu vypínača, cez bezpečnú prípravu, až po schému na zapojenie vypínača a praktické riešenia najčastejších chýb. Osobitnú pozornosť venujeme aj téme zapojenie schodiskového vypínača, ktorá býva pre domácich majstrov najčastejším zdrojom nejasností.

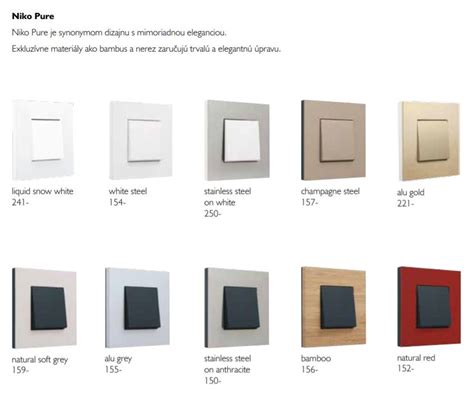

Základné typy vypínačov a ich využitie v domácnosti

Skôr než sa pustíte do samotnej montáže, je dôležité pochopiť, aký typ vypínača vlastne potrebujete. Správny výber výrazne uľahčí samotné zapojenie vypínača a zníži riziko chýb.

Najbežnejším typom je jednopólový vypínač (č. 1), ktorý slúži na ovládanie jedného svetla z jedného miesta. Používa sa napríklad v kúpeľni, toalete alebo menších miestnostiach. Jeho zapojenie je najjednoduchšie a ideálne pre začiatočníkov.

Ďalším typom je dvojpólový vypínač, ktorý odpája nielen fázový, ale aj nulový vodič. Využíva sa najmä tam, kde je potrebné zvýšené bezpečnostné opatrenie, napríklad vo vlhkých priestoroch.

Veľmi častým riešením v rodinných domoch je schodiskový vypínač (č. 6), ktorý umožňuje ovládať jedno svetlo z dvoch rôznych miest - typicky na začiatku a na konci schodiska alebo chodby. Práve zapojenie schodiskového vypínača býva pre mnohých domácich majstrov náročnejšie, preto sa mu budeme podrobne venovať v samostatnej kapitole.

Dôležité je uvedomiť si, že každý typ vypínača má odlišné zapojenie a inú schému. Použitie nesprávneho typu môže viesť k nefunkčnosti alebo dokonca k nebezpečnej situácii.

Ako zapojiť vypínač bezpečne - príprava, náradie a dôležité zásady

Bezpečnosť je pri práci s elektrinou absolútna priorita. Ak chcete vedieť, ako zapojiť vypínač správne, nikdy nezačínajte bez dôkladnej prípravy.

Základným krokom je vypnutie ističa príslušného elektrického okruhu. Nestačí len vypnúť svetlo - istič musí byť fyzicky vypnutý v rozvádzači. Po vypnutí vždy overte neprítomnosť napätia skúšačkou alebo multimetrom.

Na samotné zapojenie vypínača budete potrebovať:

• skrutkovač (plochý a krížový)
• skúšačku napätia
• kliešte na odizolovanie vodičov
• samotný vypínač a kryt

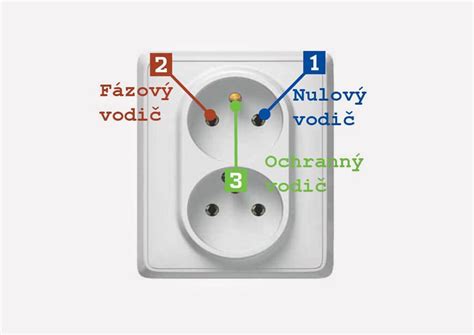

Pred zapojením si všímajte farby vodičov. Fázový vodič má spravidla hnedú alebo čiernu farbu, nulový vodič je modrý a ochranný vodič zeleno-žltý. Pri klasickom zapojení vypínača sa vypína vždy len fázový vodič, nie nulový.

Častou chybou je zlé upevnenie vodičov do svoriek. Ak vodič nie je pevne dotiahnutý, môže sa uvoľniť, prehrievať a spôsobiť poruchu. Po zapojení vždy jemne potiahnite každý vodič, aby ste si overili, že drží pevne.

Schéma na zapojenie vypínača - praktický postup krok za krokom

Ak chcete mať istotu, že zapojenie prebehne správne, je nevyhnutné pochopiť schému na zapojenie vypínača. Schéma vám presne ukáže, kam ktorý vodič patrí a akým spôsobom sa elektrický obvod uzatvára.

Pri klasickom jednopólovom vypínači (č. 1) je postup nasledovný:

1. Fázový vodič privedený z rozvodu sa zapojí do vstupnej svorky vypínača (často označená "L").
2. Zo výstupnej svorky vypínača vedie vodič priamo k svetlu.
3. Nulový (modrý) a ochranný (zeleno-žltý) vodič sa do vypínača nezapájajú, ale pokračujú priamo k svietidlu.

Po mechanickom zapojení vodičov vypínač opatrne vložte do inštalačnej krabice a priskrutkujte. Dbajte na to, aby vodiče neboli zalomené alebo pritlačené. Následne nasaďte kryt a až potom zapnite istič.

Pred finálnym používaním vyskúšajte funkčnosť. Ak svetlo reaguje správne a vypínač sa neprehrieva, zapojenie vypínača prebehlo úspešne.

Ako zapojiť schodiskový vypínač a na čo si dať pozor

Téma ako zapojiť schodiskový vypínač (č. 6) patrí medzi najvyhľadávanejšie, pretože ide o zapojenie, ktoré už pracuje s viacerými vodičmi a dvoma vypínačmi.

Schodiskový vypínač umožňuje ovládanie jedného svetla z dvoch miest. Používajú sa na to dva prepínacie vypínače (č. 6), medzi ktorými vedú tzv. prepínacie vodiče. Okrem nich je prítomný ešte prívod fázy a vývod k svietidlu.

Zjednodušene povedané:

• Fáza ide do prvého vypínača (č. 6).
• Medzi vypínačmi (č. 6) sú dva prepojovacie vodiče.
• Z druhého vypínača (č. 6) ide vodič k svetlu.

Práve správne zapojenie týchto vodičov je kľúčové. Ak sú prepínacie vodiče zamenené alebo zapojené do nesprávnych svoriek, svetlo nebude fungovať správne alebo sa nebude dať vypnúť z oboch miest.

Pri zapojení schodiskového vypínača sa odporúča pracovať striktne podľa schémy a vodiče si ešte pred zapojením označiť. Veľkou výhodou je, ak máte možnosť vidieť pôvodné zapojenie alebo si ho pred demontážou odfotiť.

Ak si pri tomto type zapojenia nie ste istí, je rozumné prizvať elektrikára. Nesprávne zapojenie schodiskového vypínača síce nemusí byť okamžite nebezpečné, ale môže viesť k dlhodobým problémom a poškodeniu elektroinštalácie.

Zapojenie krížového vypínača

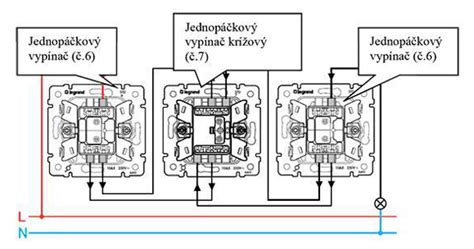

Krížový vypínač (č. 7) sa používa medzi dvoma schodiskovými vypínačmi (č. 6) na ovládanie jedného svetla z troch a viacerých miest. Umožňuje prepínať dva vodiče medzi schodiskovými vypínačmi.

Tradičné zapojenie pre ovládanie z troch miest vyžaduje dva schodiskové vypínače (č. 6) na koncoch a jeden krížový (č. 7) v strede. Ak plánujete použiť klasický CYKY kábel, pripravte sa na to, že medzi vypínačmi budete potrebovať viac žíl. Pri krížovom vypínači je nevyhnutné viesť minimálne 4 vodiče.

Pre lepšiu funkčnosť krížového zapojenia je kritické dodržať párovanie prívodných a odvodných kontaktov na krížovom vypínači. Ak dôjde k zámene, systém nebude fungovať v každej polohe.

Najčastejšie typy radení vypínačov

Radenie vypínača určuje, ako konkrétny spínač funguje - či ovláda jeden alebo viac svetelných okruhov, z jedného alebo viacerých miest a či má orientačné alebo signalizačné podsvietenie.

Nižšie nájdete niekoľko najpoužívanejších schém zapojenia spínačov:

• Radenie 1 - spínač jednopólový. Zapne a vypne dané svietidlo z jedného miesta (jednotlačítkový).
• Radenie 1S - spínač jednopólový so signalizačnou tlejivkou (S).
• Radenie 1So - spínač jednopólový s orientačnou tlejivkou (So).
• Radenie 5 - sériový (lustrový) prepínač. Ovládanie dvoch svetiel z jedného miesta (napr. luster s dvoma sekciami).
• Radenie 6 - striedavý (schodiskový) prepínač. Ovládanie jedného svetla z dvoch miest.
• Radenie 7 - krížový prepínač. Používa sa medzi dvoma prepínačmi č. 6 na ovládanie z viacerých miest.
• Radenie 5B (alebo 6+6) - dvojitý schodiskový prepínač (2× č. 6 v jednom ráme).

Vypínač s radením č. 1 ovláda jeden svetelný okruh z jedného miesta. Ak potrebujete ovládať dve svetlá z jedného miesta (napríklad luster s dvoma sekciami), použite sériový prepínač č. 5. Na ovládanie jedného svetla z dvoch miest použite dva prepínače č. 6. Na začiatok a koniec obvodu použite spínače č. 6, medzi ne vložte jeden alebo viac prepínačov č. 7 (krížových).

Označenie "So" označuje orientačnú tlejivku - svieti pri vypnutom svetle a pomáha nájsť vypínač v tme.

Riešenie problémov s LED osvetlením a parazitnou indukciou

Problémy, ktoré môžu nastať po modernizácii elektrickej inštalácie, napríklad po výmene obyčajných žiaroviek za LED žiarovky, patrí určite preblikovanie. LED žiarovky preblikujú, aj keď je zhasnuté.

Je to bežný jav, kde sa na kábloch v spoločných káblových zväzkoch indukuje napätie z iných káblov, a to aj keď je zhasnuté. Týmto napätím sa nabíjajú kondenzátory v spínaných zdrojoch úsporných svietidiel. U obyčajných žiaroviek tento problém neexistoval, pretože na rozsvietenie žiarovky je potrebný niekoľkonásobne väčší prúd.

Odstrániť tento jav je väčšinou pomerne jednoduché. Avšak nie vždy sa to podarí. Priamo ABB vyrába na tento účel tzv. Kompenzátor, ktorý sa zapojí paralelne k svietidlu. Ostatní výrobcovia majú v ponuke často niečo podobné. Kompenzátor funguje tak, že napätie, ktorým by sa nabíjali kondenzátory v zdroji, zvedie proti nule.

Ak je jedným vypínačom zapínaných viac svetiel (napr. chodba), je možné do jedného svietidla umiestniť obyčajnú žiarovku (napríklad 20W), ktorá prebytočné napätie odstráni.

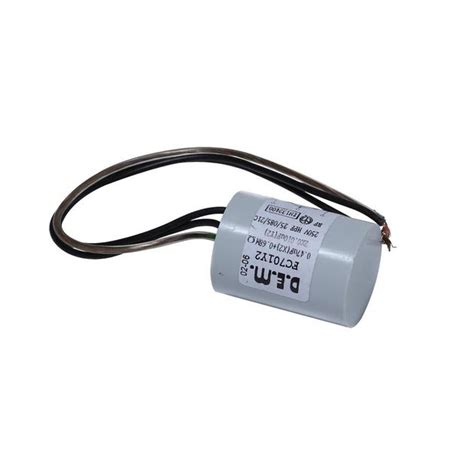

Jedná sa o RC člen, teda sériové, alebo paralelné zapojenie kondenzátora a rezistora. Väčšinou sa používa obyčajný RC člen 100 nF, 120 kOhm. Jeho cena je okolo 1€. Niekedy stačí zapojiť jeden, prípadne dva kúsky paralelne ku svietidlu. Teda napr. priamo na svorkovnicu svetla, kde má byť zdroj s LED.

Diagnóza a Riešenie: Ide o parazitnú indukciu medzi súbežnými vodičmi. Na overenie reálneho nebezpečenstva použite tester s nízkoimpedančným vstupom. Ak nie je možné natiahnuť nový kábel, nainštalujte pod vypínače impulzné relé.

Zhrnutie a praktické odporúčania

Vedieť, ako zapojiť vypínač, je užitočná zručnosť, ktorá vám môže ušetriť čas aj peniaze. Pri dodržaní základných bezpečnostných pravidiel, správneho postupu a použitia vhodnej schémy na zapojenie vypínača ide o prácu, ktorú zvládne aj zručnejší domáci majster.

Klasické zapojenie vypínača je pomerne jednoduché, no pri zložitejších riešeniach, ako je zapojenie schodiskového vypínača, sa oplatí postupovať obozretne. Vždy platí, že ak si nie ste istí, bezpečnosť má prednosť pred experimentovaním.

Správne zapojený vypínač zvyšuje komfort bývania, predlžuje životnosť elektroinštalácie a minimalizuje riziko porúch.

Upozornenie: Montáž, opravu či rekonštrukciu elektroinštalácie môže vykonávať iba kvalifikovaný elektrikár, ktorý spĺňa podmienky podľa príslušných predpisov. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb.
