Elektroinštalácia v kúpeľni, najmä vtedy, ak nie je inštalovaná odborne, môže predstavovať určité riziko ohrozenia zdravia a majetku. Vysoká úroveň vlhkosti, vodná para, ale aj priamy kontakt s vodou elektrine jednoducho nesvedčia. Na zvýšené riziko úrazu elektrickým prúdom reaguje aj slovenská legislatíva, ktorá stanovuje prísne pravidlá, konkrétne technické normy, ktoré je potrebné dodržiavať pri inštalácii rozvodov a spotrebičov vo vlhkých priestoroch. Každý typ vírivej vane pre súkromné účely má individuálne podmienky inštalácie.
Vždy sa na konkrétny prípad určí ako bude vírivá vaňa inštalovaná, ako bude riešený prívod vody, kanalizácie a elektrickej energie. Obecne platí, že pre nainštalovanie vírivej vane nie je potreba žiadnej pevnej vodoinštalácie, pretože voda sa vymieňa v priemere 1 krát za 3 mesiace hadicov (samospádom do kanalizácie alebo je možné hadicu pevne prepojiť s kanalizáciou). Kúpele a vírivé vane na domáce použitie si vyžadujú osobitnú pozornosť pri elektrickom zapojení. VŽDY PRED KÚPOU JEDNOTLIVÉHO TYPU A DRUHU SÚKROMNEJ VÍRIVKY, MUSÍTE KONZULTOVAŤ S NAMI VÝVOD PRÍVODU ELEKTRICKEJ ENERGIE.
Základné požiadavky na elektrické pripojenie vírivej vane

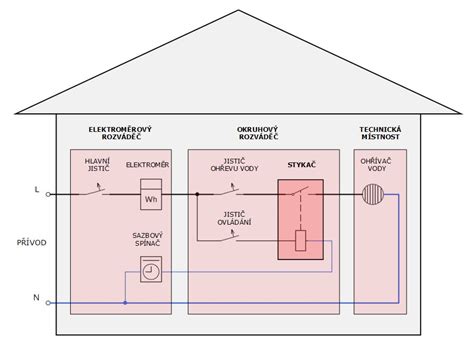

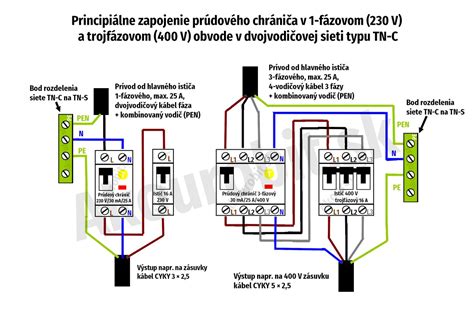

Pre bezpečnú a funkčnú prevádzku musí byť vírivá vaňa pripojená špecifickým spôsobom. Vírivá vaňa musí byť pripojená káblom vedúcim priamo z rozvodnej skrine. Kábel musí byť istený ističom (16 A, 20 A alebo 25 A) a prúdovým chráničom (30 ms a 30 mA). Ďalej doporučujeme priviesť i uzemňovací kábel. Konkrétne riešenie (počet okruhov, IP krytie, napájacie napätia, spôsob pospojovania a ventilácie) musí byť vždy v súlade s projektom a platnými STN.
Slovenské technické normy (STN) pre elektroinštaláciu v kúpeľni
V súčasnosti je na Slovensku platných a záväzných niekoľko noriem, ktoré je potrebné dodržiavať pri projektovaní a následnej realizácii elektroinštalácie v kúpeľni. Elektroinštalácia v kúpeľni musí byť v súlade najmä s STN 33 2000-4-41 (ochrana pred úrazom elektrickým prúdom), STN 33 2000-7-701 (kúpeľne a sprchy), STN 33 2000-5-52 (výber vodičov), STN 33 2000-5-54 (uzemnenie a pospojovanie) a ďalšími súvisiacimi normami. Problematike o voľbe a rozmiestneniu elektrických zariadení do kúpeľní sa podrobne venuje technická norma STN 33 2000-7-701.
Definícia zón v kúpeľni podľa STN 33 2000-7-701

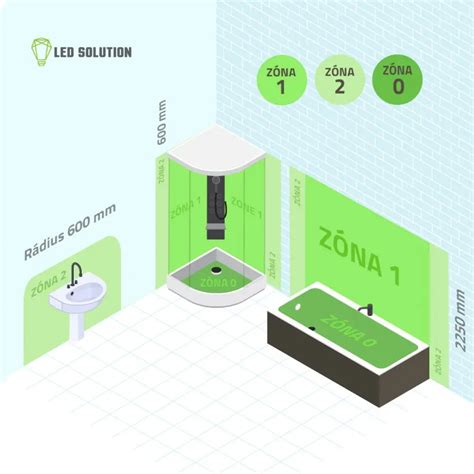

Priestor kúpeľne sa rozdeľuje na štyri zóny podľa závažnosti rizika kontaktu s vodou. Tieto zóny sú kľúčové pre správne umiestnenie a výber elektrických zariadení. V kúpeľni a práčovni so sprchou sú stanovené zóny 0, 1, 2 podľa STN 33 2000-7-701:2007. Normy definujú zóny 0, 1, 2 a „mimo zón“ podľa vzdialenosti od vane a sprchového kúta.
- Zóna 0: V oblasti vane je určená zóna 0, čo je napríklad vnútro vane alebo sprchového kúta. V tomto priestore sú povolené len zariadenia do 12 voltov s triedou krytia IPX7.
POZOR! Odporúčame vám, aby ste vo vani alebo sprchovom kúte nepoužívali žiadne zariadenia, a to ani s napájaním z batérie, ako napríklad mobilný telefón či bluetooth reproduktor.
- Zóna 1: Zóna číslo 1 označuje priestor nad vaňou alebo sprchou do výšky 2,25 m. V tomto priestore sú povolené len svietidlá a zariadenia, ktoré by mali mať krytie minimálne IPX4. Odporúčame v tomto priestore inštalovať len LED stropné svietidlá, a to také, ktoré spĺňajú čo najvyšší stupeň krytia.
- Zóna 2: Zóna 2 je zase 60 cm od vane/sprchovacieho kúta na každú stranu. V tejto zóne je možné umiestniť svietidlá a ventilátory s krytím IPX4 alebo vyšším, a ide o priestor 0,6 m od okraja vane alebo sprchy.
- Zóna 3 (mimo zón): Zóna 3 je priestor ďalej od zdroja vody, v ktorom je možné inštalovať aj zásuvky, ale musia obsahovať alebo byť pripojené cez prúdový chránič (RCD ≤ 30 mA). Pri akýchkoľvek úpravách elektroinštalácie v kúpeľni vždy dbajte na to, aby elektrikár umiestnil zásuvky minimálne 60 cm od vane alebo sprchy.
Tabuľka nižšie sumarizuje požiadavky na elektrické zariadenia v jednotlivých zónach kúpeľne:
| Zóna | Umiestnenie | Max. napätie | Minimálne IP krytie | Povolené zariadenia |
|---|---|---|---|---|
| 0 | Vnútro vane/sprchového kúta | 12 V | IPX7 | Len zariadenia nízkeho napätia s príslušným krytím |
| 1 | Priestor nad vaňou/sprchou do 2,25 m | Štandardné sieťové napätie | IPX4 | Svietidlá, zariadenia na ohrev vody s IPX4 a viac |
| 2 | 0,6 m od okraja vane/sprchy | Štandardné sieťové napätie | IPX4 | Svietidlá, ventilátory, zariadenia s IPX4 a viac |
| 3 (mimo zón) | Ďalej od zóny 2 | Štandardné sieťové napätie | IPX0 (s RCD) | Zásuvky, vypínače, spotrebiče - VŽDY chránené RCD ≤ 30 mA |
Povinné bezpečnostné opatrenia
Aby bola elektroinštalácia v kúpeľni realizovaná v súlade s normami, je potrebné dodržiavať nasledovné pravidlá:
- Použitie prúdového chrániča (RCD): Všetky zásuvky v kúpeľni musia byť chránené RCD s menovitým reziduálnym prúdom max. 30 mA.
- Dostatočné krytie triedy IP: Zariadenia musia mať dostatočnú ochranu proti vlhkosti (IPX4 v zónach 1 a 2, IPX7 v zóne 0).
- Správne vedenie káblov: Káble musia byť uložené v chráničkách a vedené mimo rizikových zón.
- Doplnkové ekvipotenciálne pospojovanie: Doplnkové pospojovanie sa pripája na HUS / ekvipotenciálnu svorkovnicu v dome. Doplnkové ekvipotenciálne pospojovanie je požadované normami v priestoroch so zvýšeným rizikom, kam kúpeľňa patrí. Zabezpečuje zníženie dotykových napätí medzi kovovými časťami.
- Odborná montáž: Elektroinštaláciu v kúpeľni smie vykonávať iba kvalifikovaný elektrikár. Nepúšťajte sa do hobby dobrodružstiev, ak nemáte elektrotechnické vzdelanie.
Praktické odporúčania pre elektroinštaláciu v kúpeľni
Pri plánovaní elektroinštalácie v kúpeľni je dôležité myslieť na praktickosť a komfort, avšak vždy s ohľadom na bezpečnosť a platné normy. Elektroinštalácia má slúžiť používateľom, nie ich obmedzovať.
Umiestnenie zásuviek a vypínačov
Zásuvky v kúpeľni sú najčastejšie pri zrkadle a umývadle - pre holiaci strojček, sušič vlasov, kulmu, zubnú kefku. Umiestnenie zásuvky musí rešpektovať zóny podľa STN 33 2000-7-701 tak, aby zásuvka nebola v priamej oblasti striekania vody a mala vhodné IP krytie. Všetky zásuvky určené laikom v kúpeľni by mali byť chránené prúdovým chráničom (RCD) ≤ 30 mA. Áno, podľa STN 33 2000-4-41 majú byť zásuvky do 32 A určené na používanie laikmi chránené RCD s IΔn ≤ 30 mA.
Vhodné je riešiť zásuvky v viacrámčekoch. Viacrámčeky umožňujú mať zásuvky, vypínač a napríklad aj ovládanie ventilátora v jednom čistom bloku. Príklad - viacrámček pri zrkadle: 3-násobný rámček: ľavá pozícia - vypínač zrkadlového svietidla, stred - zásuvka 230 V, pravá - zásuvka 230 V/USB. Zásuvky sa umiestňujú vo výške 30 cm nad úrovňou podlahy, resp. podľa potreby interiéru. Vypínače sa osádzajú do výšky 120 cm nad úroveň podlahy.
Ventilácia v kúpeľni
Ventilátor v kúpeľni dnes nepatrí medzi „nadštandard“, ale medzi základ komfortu a prevencie plesní. Ventilátor s časovačom (dobehom) - zapne sa so svetlom a po vypnutí svetla ešte určitý čas (napr. 15 minút) dobieha. V praxi sa často používajú ventilátory s časovačom (dobehom) alebo s hygrostatom, ktoré zabezpečia odvetranie aj po sprchovaní. Ventilátor musí spĺňať požiadavky na IP krytie podľa zóny, v ktorej je umiestnený. V špecifických prípadoch je vhodné zvážiť ventilátory na bezpečné malé napätie (napr. 12 V).
Výkonové spotrebiče a kúrenie
Kúpeľňa je častým miestom pre práčku a sušičku, prípadne elektrický vykurovací rebrík alebo podlahové kúrenie. V menších kúpeľniach je to technicky možné, ale z hľadiska komfortu a bezpečnosti sa odporúča samostatný okruh pre práčku (prípadne sušičku) a samostatný okruh pre zásuvky pri umývadle. Áno, elektrické podlahové vykurovanie je v kúpeľni bežné, ale musí byť navrhnuté a namontované podľa noriem a návodu výrobcu. Potrebuje vhodný termostat, samostatný okruh s istením a RCD a správne umiestnenie snímača teploty.
Vedenie káblov a inštalačné zóny v interiéri
Pri umiestňovaní skrytých vedení, zásuviek, spínačov a vývodov v budovách na bývanie platí zásada presného vymedzenia elektroinštalačných zón podľa STN 33 2130/Z3:2002, v ktorých môžu byť umiestnené vedenia. Problémom môže byť nedostatočný priestor v stenách. Stavař by měl přizpůsobit konstrukce pro instalace sanitárních rozvodů a rozvod elektroinstalace a ne že budou řemesla omezena jeho omezeností. Upozorněte na to, že je špatně proveden návrh stavební části. Ako sa tam potom zmestia napríklad vodári s odpadmi a vodovodnými rozvodmi?
Priestorové vymedzenie inštalačných zón pre vedenie
Vodorovné inštalačné zóny majú šírku 300 mm a členia sa nasledovne:
- Zóna vodorovná - horná (ZV-h): je od 150 do 450 mm pod dokončeným stropom.
- Zóna vodorovná - dolná (ZV-d): je od 150 do 450 mm nad dokončenou podlahou.
- Zóna vodorovná - stredná (ZV-s): je od 900 do 1 200 mm nad dokončenou podlahou.
Zvislé inštalačné zóny majú šírku 200 mm a členia sa nasledovne:
- Zóna zvislá - dverná (ZS-d): je od 100 do 300 mm vedľa dverného otvoru.
- Zóna zvislá - okenná (ZS-o): je od 100 do 300 mm vedľa okenného otvoru.
- Zóna zvislá - rohová (ZS-r): je od 100 do 300 mm vedľa rohu miestnosti.
Z ČSN 33 2000-7-701 ed. 2, čl. 701.512.3 vyplýva, že ak požiadavka na 5 cm hĺbky uloženia nie je vykonateľná, nemusí sa táto hĺbka uloženia dodržať, ak je inštalovaná doplnková ochrana prúdovým chráničom a obvod (rozumej kábel) má ochranný vodič. Požadavek na 5 cm sa v norme vysvetľuje rizikom poškodenia pri vŕtaní alebo zatĺkaním klincov apod. Je možné použiť aj uzemnenú kovovú mechanickú ochranu. Odporučil by som oceľový uholník (vinkl), používajú ho na ochranu plynového potrubia aj plynári proti rovnakému riziku poškodenia. Požiadavok projektanta elektro je jasný a stavbár sa s tým proste bude musieť popasovať.

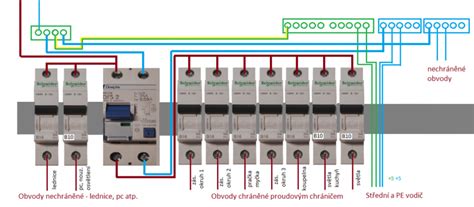

Dôležitosť prúdového chrániča (RCD) pre celú domácnosť
Podľa normy STN 33 2000-4-41:2007 vydanej v roku 2007, stačilo prúdové chrániče používať v domácnostiach len obmedzene, a to pre zapojenie kúpeľní a vonkajších spotrebičov, ako sú čerpadlá, kosačky a malé stavebné stroje. Po aktualizácii normy z roku 2019, je toto neprípustné, nariaďuje inštalovať tento ochranný prvok ku každému prístupnému elektrickému obvodu. Takže nielen do kúpeľne, ale všade!
Každý nový a novo zrekonštruovaný rodinný dom, byt či kancelária musia byť vybavené prúdovými chráničmi. Prúdové chrániče musia chrániť úplne všetky laikom prístupné zásuvky do 20 A v domových inštaláciách. Prúdové chrániče sú veľmi citlivé, fungujú v rozsahu od 15 do 30 mA unikajúceho prúdu. Dokážu ochrániť nielen život, ale aj majetok pred požiarom vzniknutým poruchou izolácie.
Profesionálny návrh elektroinštalácie je základom
Návrh elektroinštalácie, to nie je len o zakreslení zásuviek a svietidiel. Je to odborný proces, ktorého cieľom je zabezpečiť bezpečnú, funkčnú a spoľahlivú prevádzku elektrických zariadení v súlade s normami STN. Každý návrh musí vychádzať zo súboru noriem STN 33 2000, ktoré kladú dôraz najmä na ochranu osôb a majetku, správne dimenzovanie obvodov a funkčnosť systému. Už v úvodnej fáze je potrebné zohľadniť typ objektu, spôsob jeho využívania a budúce požiadavky na rozšírenie.
Bezpečná elektroinštalácia musí chrániť pred úrazom elektrickým prúdom, skratom, požiarom aj prepätím. To znamená správny návrh uzemnenia, ochranných vodičov a použitie prúdových chráničov s citlivosťou do 30 mA v obytných priestoroch. Dimenzovanie vodičov a istenia musí rešpektovať normy STN 33 2000-5-52 a STN 33 2000-4-43. Minimálne prierezy, napríklad 1,5 mm² pre svetelné a 2,5 mm² pre zásuvkové obvody, sú len východiskom. Skutočný návrh musí zohľadniť dĺžku vedení, spôsob uloženia, úbytok napätia a skratové pomery.
Dôležitá je aj voľba kvalitných komponentov, napríklad káblov, ističov a prúdových chráničov. Preto je nevyhnutné plánovať dostatok zásuviek, samostatné okruhy pre výkonové spotrebiče a rezervu v rozvádzači. Kvalitný projekt elektroinštalácie je investíciou do bezpečnosti, komfortu a spoľahlivosti. Ak je vypracovaný odborne, v súlade s platnými STN normami a s použitím certifikovaných materiálov, je predpokladom pre bezproblémovú prevádzku elektrických rozvodov na dlhé roky. O dobre navrhnutej elektrike po nasťahovaní v podstate ani neviete.
