Tento text je „umbrella“ pre investorov rodinných domov, projektantov a profesionálnych elektrikárov, ktorí chcú mať všetky kľúčové oblasti elektroinštalácie na jednom mieste. Správna elektroinštalácia je dôležitá ako z legislatívneho hľadiska, tak z hľadiska bezpečnosti. Staré rozvody, ktoré boli v minulosti inštalované mnohokrát nevyhovujú súčasným predpisom a požiadavkám. Kompletnou výmenou elektroinštalácie predchádzate ako poškodeniu spotrebičov tak prípadnému požiaru.
Pri novostavbe rodinného domu alebo väčšej rekonštrukcii, vrátane zatepleného podkrovia, je projekt elektroinštalácie prakticky nevyhnutný. Elektrikár sa potom riadi projektom a navrhnutým riešením. Článok je informačný, nenahrádza projekt elektroinštalácie ani revíznu správu.
Normy a zodpovednosť v elektroinštalácii
Elektroinštalácia musí byť navrhnutá a zrealizovaná v súlade s platnými normami, najmä STN 33 2000 (súbor pre nízke napätie), STN EN 62305 (ochrana pred bleskom), STN EN 61643 (SPD) a ďalšími súvisiacimi predpismi.
Praktický 7-krokový postup pre elektroinštaláciu
Pre efektívnu a bezpečnú realizáciu elektroinštalácie je praktické postupovať v 7 krokoch. Tieto kroky zabezpečujú systematický prístup od počiatočného plánovania až po záverečnú revíziu.
Krok 1: Prípojka a hlavný istič
Prvým krokom je vyriešenie spôsobu pripojenia domu k distribučnej sieti a rezervovaného príkonu. Pri návrhu hlavného prívodu odporúčame použiť Kalkulačku: Dimenzovanie hlavného prívodu (dom/byt). Už pri projekte je rozumné počítať s rezervou príkonu, miestom v rozvádzači, chráničkami a prípadne aj pripravenými prívodmi pre FVE a wallbox.
Krok 2: Uzemnenie a hlavné pospojovanie (HUS)
Druhým krokom je riešenie uzemnenia, hlavného pospojovania (HUS), prípadného bleskozvodu a koordinácie SPD.
Krok 3: Návrh okruhov, prierezov káblov a trás vedenia
Tretím krokom je návrh počtu a rozdelenia okruhov, prierezov káblov a trás vedenia. Závisí od veľkosti domu a počtu miestností, ale bežne je rozumné mať samostatné okruhy pre kuchyňu, každú kúpeľňu, technickú miestnosť, garáž alebo dielňu a exteriér. Pri väčších vzdialenostiach treba overiť úbytok napätia a prípadne zvoliť väčší prierez. Pre DC obvody (napríklad pre FVE) sú to ešte prísnejšie požiadavky na úbytok napätia. Odporúčame postupovať v dvoch krokoch: najprv si pozrieť špecializované články pre kuchyňu, kúpeľňu a technickú miestnosť/garáž a podľa nich si ujasniť požadovaný komfort a počet okruhov.
Krok 4: Domový rozvádzač, prúdové chrániče a ochrana pred prepätím (SPD)

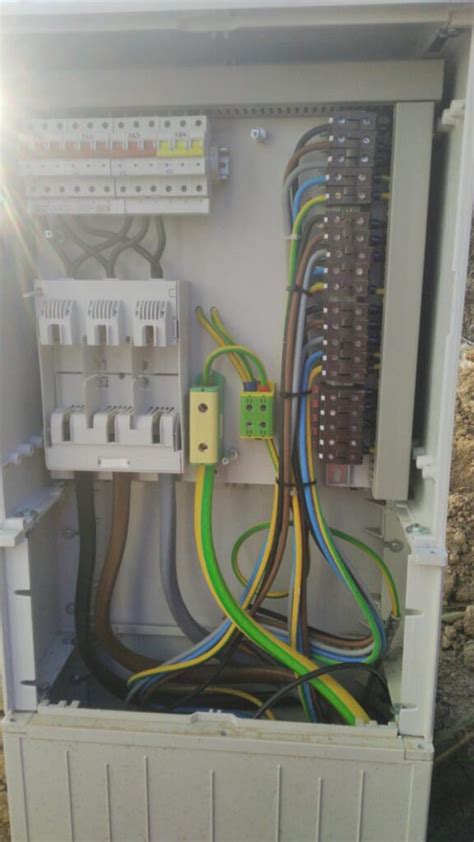

Štvrtým krokom je návrh a usporiadanie domového rozvádzača. V jeho hornej časti sú umiestnené SPD, hlavný istič a prípadné prepínacie prvky.
Prúdové chrániče sú kľúčovou súčasťou ochrany pred úrazom elektrickým prúdom. Minimum je jeden RCD pre viac okruhov, napríklad pre väčšiu časť domu. Odporúčané riešenie je viac RCD rozdelených podľa skupín okruhov: kuchyňa, kúpeľne, technická miestnosť, garáž/exteriér, obytné miestnosti. Pre budúcnosť a komfort je ideálne použitie RCBO (kombinovaný istič s RCD) pre kľúčové okruhy: práčka, sušička, kuchyňa, technická miestnosť, dielňa, wallbox. Normy vyžadujú prúdové chrániče pre zásuvkové obvody v obytných budovách s určitými výnimkami. V praxi sa odporúča mať všetky bežné zásuvkové okruhy chránené RCD alebo RCBO. Ochrana pred prepätím (SPD) musí byť riešená v súlade s externou ochranou (bleskozvod) a typom napájania.
Rozdiel medzi ističom MCB, RCCB a RCBO @TheElectricalGuy
Krok 5: Rozmiestnenie zásuviek, vypínačov a ovládania svetiel

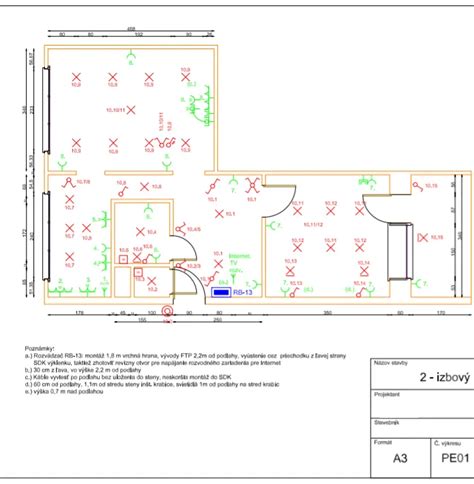

Piatym krokom je konkrétne rozmiestnenie zásuviek, vypínačov a ovládania svetiel v miestnostiach.
Krok 6: Osvetlenie, regulácia kúrenia a dátové siete

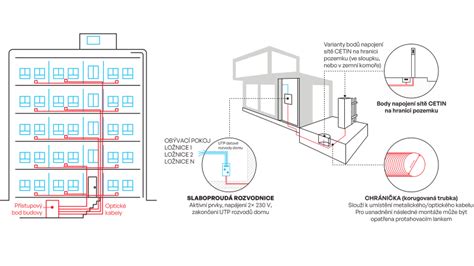

Pri návrhu osvetlenia odporúčame článok Ako vybrať svietidlá a osvetlenie pre dom a byt. Pre stabilné internetové pripojenie (home office, TV, multimédiá, smart home) má zmysel riešiť aj štruktúrovanú kabeláž.
Krok 7: Revízia a dokumentácia
Posledným krokom je výchozia revízia, dokumentácia stavu a úvaha o budúcom rozšírení.
Sumár 7 krokov elektroinštalácie
Nasledujúca tabuľka zhrňuje celý 7-krokový postup.
| Krok | Popis |
|---|---|
| 1. | Prípojka a hlavný istič |
| 2. | Uzemnenie a hlavné pospojovanie (HUS) |
| 3. | Návrh okruhov a prierezov |
| 4. | Domový rozvádzač |
| 5. | Zásuvky a vypínače v miestnostiach |
| 6. | Osvetlenie a regulácia kúrenia |
| 7. | Revízia a dokumentácia |
