Vlastníctvo staršieho rodinného domu prináša mnohé radosti, ale aj výzvy. Jednou z najkritickejších a potenciálne najnebezpečnejších oblastí je stav elektroinštalácie. Zatiaľ čo na prvý pohľad môže byť všetko v poriadku, skryté nedostatky v elektrických rozvodoch môžu predstavovať vážne riziko pre bezpečnosť obyvateľov, majetok a môžu tiež nečakane navýšiť náklady na rekonštrukciu.
Dnes už nie je zriedkavosťou vlastniť aspoň dva televízory, počítač, hi-fi súpravu a rozličných elektrických pomocníkov v kuchyni. Nárast spotreby elektrickej energie podporujú aj tzv. veľké elektrické spotrebiče - elektrické sporáky, bojlery a vykurovacie telesá. Týmto trendom sa prispôsobuje aj legislatíva a normotvorba. Elektroinštalácie, ktoré slúžia na rozvod a distribúciu elektrickej energie v budovách a ktoré zabezpečujú napájanie elektrických spotrebičov, musia spĺňať stanovené predpisy, najmä z pohľadu bezpečnosti.
Elektroinštalácia v starých domoch a bytoch je v mnohých prípadoch zastaralá. Elektrické obvody, ktoré boli navrhované pred desiatkami rokov, nerátali so všetkými výdobytkami modernej techniky. Práve to môže predstavovať nebezpečenstvo požiaru. Prirodzene, takáto elektroinštalácia nedokáže bezpečne a spoľahlivo plniť svoju funkciu v súlade s aktuálnymi požiadavkami, ktoré stanovuje norma. Jediným východiskom je rekonštrukcia.
Zastaralé materiály a technológie: Riziká hliníkových vodičov a starých systémov
V starších domoch, najmä tých z čias socializmu, sa bežne používali hliníkové vodiče. Výstavbu v tomto období charakterizuje všeobecné šetrenie materiálmi, najmä strategickými surovinami ako napríklad meďou. Preto vo vnútorných elektrických rozvodoch budov z tohto obdobia nájdeme najmä hliníkové vodiče s prierezom od 2,5 mm2. Hliník mal v porovnaní s meďou lepšiu cenu, avšak má horšiu mernú vodivosť a ľahko sa „zlomí“.
Problémom takého vyhotovenia elektroinštalácie je v prvom rade použitie hliníkových vodičov v kombinácii so skrutkovými spojmi v inštalačných škatuliach. Vo vypínačoch a zásuvkách sa pod skrutkami časom uvoľňuje. Hliník pôsobením prechodu prúdu a oteplenia tzv. tečie, uvoľňuje sa zo skrutkového spoja. Tým dochádza k zvýšeniu prechodového odporu, následnému otepleniu, iskreniu a pod., čo môže viesť až k vzniku požiaru.
Okrem izolovaných jednožilových vodičov boli v čase socializmu rozšírené aj káble AYKY s hliníkovým jadrom a izoláciou žíl a plášťa z PVC. V starých rozvodoch sa používali pri zásuvkách 1,5mm2 Al a pri svetlách 1mm2 vodiče.
Inštalačné škatule (obr. 1) boli z impregnovaného papiera alebo kovového plechu. Ak boli vodiče uložené v inštalačných rúrkach, tie (obr. 2) boli vyrobené z impregnovaného papiera (tzv. Bermanove rúrky). Keďže tento materiál nebol ohybný, v odbočkách alebo zlomoch boli použité spojovacie diely, napríklad z porcelánu. Svetlosť rúrok bola veľmi malá.
Elektrickú sieť z tohto obdobia označujeme TN-C, čo je štvorvodičový systém tvorený tromi krajnými (fázovými) vodičmi a nulovacím vodičom PEN. Ak sa navyše uvoľní spoj vodiča PEN, fáza sa objaví na kostrách spotrebičov v danom obvode (napríklad na chladničke, práčke), čo je mimoriadne nebezpečné pre obyvateľov domácnosti.
Moderné normy a bezpečnosť: Prechod na sústavu TN-S
Dnes sú nároky na použité materiály a spôsob vyhotovenia podstatne prísnejšie. Inštalovanie hliníkových vodičov vo vnútorných rozvodoch elektroinštalácie je dnes už zakázané! Materiál vodičov a inštalačných rúrok musí byť taký, aby sa v prípade požiaru nimi nemohol šíriť oheň.
Elektroinštaláciu musíme vyhotovovať v sústave TN-S, kde popri krajných vodičoch samostatne vedieme ochranný vodič PE a neutrálny vodič N. Sústava TN-S je oproti sústave TN-C s kombinovaným PEN vodičom bezpečnejšia. Všetky vedenia realizujeme v sústave TN-S. To znamená, že pri jednofázových obvodoch použijeme trojžilové káble (alebo alternatívne jednožilové vodiče) s krajným (čiernym), neutrálnym (svetlomodrým) a ochranným (zelenožltým) vodičom, pri trojfázových obvodoch päťžilové káble s tromi krajnými vodičmi. Sústava TN-S je podmienkou aj na nasadenie prúdového chrániča, ktorého použitie je v určitých prípadoch predpísané (napríklad zásuvka v kúpeľni).
Nárast spotreby elektrickej energie: Prečo staré siete nestačia
V časoch socializmu vtedajšia elektroinštalácia postačovala. Neboli automatické práčky, umývačky riadu, mikrovlnné rúry ani chladničky s mrazákom. No časy sa zmenili a v súčasnosti tieto spotrebiče majú v byte najväčší odber elektrického prúdu, nehovoriac o elektrických radiátoroch. Okrem toho samotné rozvody môžu byť preťažené, čo spôsobuje časté vypadávanie poistiek.
Tu treba zdôrazniť, že nerastie len spotreba energie, ale aj tzv. súčasný príkon bytu - množstvo elektriny, ktoré môžeme v danej chvíli využívať. Tento príkon musíme mať na pamäti pri dimenzovaní elektroinštalácie a prispôsobiť mu prierezy vedení i veľkosti ističov. Ak by sme odber v istej chvíli neúmerne zvýšili (napríklad zapnutím väčšieho počtu spotrebičov) a toto zvýšenie by trvalo určitý čas, pravdepodobne by ističe zareagovali a odpojili príslušný obvod inštalácie. Ak však nemáme elektroinštaláciu správne nadimenzovanú alebo sme v nej robili neodborné zásahy, môžu sa prehriať a zničiť vodiče.
Dimenzovanie vedení a istenia sa odvíja od štandardných hodnôt súčasného príkonu bytu. Od posledného zvýšenia výpočtovej hodnoty súčasného príkonu uplynulo už viac ako 10 rokov a nároky na využitie elektrickej energie rastú ďalej. Napríklad v súčasnosti je čoraz populárnejšie elektrické varenie vzhľadom na dobré možnosti regulácie a celkovú bezpečnosť. Sem patrí aj používanie mikrovlnných rúr alebo sporákov s halogénovým či indukčným ohrevom. Rovnako rastie aj využívanie elektrickej energie na vykurovanie. V lete sa zas k slovu dostáva klimatizácia, či už vo forme pevne zabudovaných, alebo mobilných klimatizačných jednotiek. Toto všetko však znamená pre elektroinštalácie zaťaženie, na ktoré nie sú prispôsobené.
Profesionálna rekonštrukcia elektroinštalácie: Bezpečnosť a komfort
Prerábka elektriny v starom dome patrí v rámci rekonštrukčných prác k tým náročnejším. Vyžaduje si profesionálny prístup, odbornú spôsobilosť aj prax. Novou elektroinštaláciou zabezpečíte spoľahlivý chod spotrebičov a zamedzíte tak prípadnému požiaru. Nie je vhodné kombinovať starú elektroinštaláciu s novou, preto je často potrebné vymeniť celú elektroinštaláciu.
Niekde je potrebné všetky inštalácie vymeniť (napr. dvojžilové vedenie za trojžilové) alebo vylepšiť existujúce inštalácie, ktoré nespĺňajú určené požiadavky. Môže ísť o zmenu polohy zásuviek, vypínačov a vývodov svietidiel alebo náročnejšie zmeny. Pri rekonštrukcii by sme sa mali zamerať nielen na funkčnosť, ale aj na dostatočný počet zásuviek, pretože "zásuviek nie je nikdy dosť!"
Trojfázová elektroinštalácia v moderných domácnostiach
Trojfázová elektroinštalácia predstavuje čoraz častejšie nevyhnutný prvok vybavenia nielen v modernej kuchyni ale aj v dielni, či pracovni v rodinných domoch a bytoch. Je to elektrický rozvod s prúdovým napätím 230/400V, ktorý sa skladá z piatich vodičov. Tri z nich sú fázy, ďalším je neutrálny N vodič a ochranný PE vodič; tento v starších trojfázových rozvodoch väčšinou chýba. Trojfázové obvody sa používajú v domoch vybavených zariadeniami a strojmi s veľkým výkonom, ako sú elektrické varné dosky, elektrické kotly, ohrievače vody, bojlery alebo elektrické podlahové vykurovanie.
Umiestnenie káblov a elektroinštalačné zóny
V súčasnosti už vodiče a káble nekrižujú steny náhodne ako kedysi. Vedenia prednostne umiestňujeme do tzv. elektroinštalačných zón. Ak potrebujeme priviesť elektrické vedenie k nástennému svietidlu mimo stanovených zón, postupujeme podľa pravidla, že takéto vedenie treba priviesť kolmo z najbližšej zóny. Takto približne vieme, kde sa v stenách nachádzajú skryté vedenia, čo oceníme napríklad pri vešaní obrazov či poličiek.
Nech už sa rozhodnete pre ktorýkoľvek postup, káble veďte vždy vodorovne alebo zvislo, nikdy nie šikmo. Ak budete chcieť do steny vŕtať, šikmo umiestnený kábel nebudete vedieť presne lokalizovať. Dajte si pozor aj na použitú kabeláž, nie každý kábel je vhodný na inštaláciu pod omietku, resp. do dutých sadrokartónových priečok.

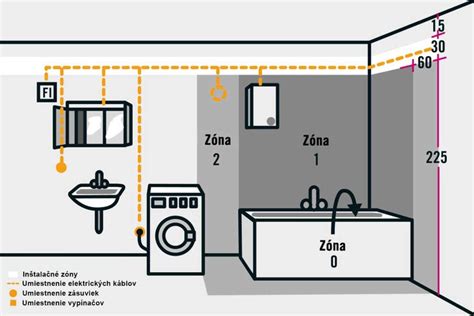

Ako sa vyhnúť vŕtaniu káblov v stene | Vysvetlenie káblových zón
Pri novej elektroinštalácii je postup ukladania káblov viac-menej jasný - vo väčšine prípadov sa využívajú drážky v murive. Drážkovanie a vysekávanie však so sebou prináša obrovské množstvo prachu a neporiadku, čomu sa pri rekonštrukcii v byte pravdepodobne budete chcieť vyvarovať. Alternatívne riešenia zahŕňajú:
- Vysekanie drážok medzi panelmi: Vo zvislom spoji dvoch panelov, resp. v spojení panelovej steny a podlahy, väčšinou nájdete dutinu, ktorá je zapracovaná iba vrstvou malty.
- Elektroinštalačné lišty: Klasické biele lišty nie sú príliš estetické, takže sa používajú iba vo výnimočných prípadoch. Niektorí výrobcovia však ponúkajú duté podlahové lišty, do ktorých sa zmestí niekoľko káblov. Lišty bývajú k dispozícii vo viacerých farebných vyhotoveniach, prípadne aj s imitáciou dreva.
- Sadrokartónový podhľad: Ak do miestnosti namontujete sadrokartónový podhľad, môžete káble uchytiť priamo do stropu pomocou špeciálnych hmoždiniek a sťahovacích pások. Káble budú dokonale ukryté, musíte však počítať so znížením stropu o cca 5 cm.
Káble, zásuvky a svetelné obvody
Na zásuvkové okruhy sa obvykle používajú káble CYKY, ktoré majú prierez vodiča 3 × 2,5 mm2 a sú istené 16 A ističom. Voľba kábla a istenia závisí od jeho dĺžky, spôsobu uloženia atď., o čom by mal rozhodnúť projektant. Na jeden okruh (istič) môžete pripojiť max. 10 zásuviek, pričom dvojzásuvka sa počíta ako jediná elektrická zásuvka. Dokopy teda môžete pripojiť 20 spotrebičov. Zásuvky sa zapájajú paralelne. Veľké množstvo zásuviek budete potrebovať najmä v obývačke (TV, ozvučenie, sat. prijímač a ďalšie príslušenstvo) a v pracovni či v detských izbách (počítače, nabíjačky na smartfóny a iné zariadenia a pod). Optimálna výška zásuviek je cca 20 cm nad podlahou.
Každý napevno pripojený spotrebič s výkonom nad 2 000 W musí mať svoj samostatný okruh s vlastným káblom a ističom. Takýmito spotrebičmi sú napr. sporáky, varné dosky, el. kotly, bojlery, ohrievače a pod. Na ich pripojenie by ste mali použiť kábel s lankovými vodičmi, ako napr. CYSY. Predlžovacie káble (predlžovačky) by mali slúžiť iba na dočasný rozvod elektriny, pretože ich vodiče nemajú dostatočný prierez a hrozí aj ich mechanické poškodenie.
Pre minimalizáciu problémov a zabezpečenie dostatočného počtu vývodov by ste mali v projekte myslieť na budúce potreby. Napríklad v kuchyni je v súčasnosti potrebných oveľa viac zásuviek, než sa predpisovalo v minulosti:
| Miestnosť | Minimálny počet zásuviek | Poznámka |
|---|---|---|
| Kuchyňa | Aspoň päť | Pre chladničku, umývačku riadu, mikrovlnnú rúru, varnú kanvicu, kávovar a iné drobné spotrebiče (mixéry, krájače, hriankovače). |
| Obývacia izba | Dostatok pre multimediálnu techniku | TV, ozvučenie, satelitný prijímač, herné konzoly. |
| Pracovňa / Detská izba | Dostatok pre elektroniku | Počítače, monitory, tlačiarne, nabíjačky pre smartfóny a iné zariadenia. |
Na svetelné obvody sa používajú káble CYKY, ktoré majú prierez vodiča 3 × 1,5 mm2 istené 10 A ističom. Rozvodné krabice sa na prepojenie viacerých svietidiel nepoužívajú, namiesto nich sa káble prepájajú priamo v prístrojových krabiciach pod vypínačom, najčastejšie pomocou bezskrutkových svoriek (tzv. Wago svorka). Aj v iných miestnostiach je vhodnejšie navrhnúť rozdelené osvetlenie rôznych častí priestoru. Moderné bodové svietidlá alebo LED svietidlá môžu byť napájané aj 12 V napätím, pričom napätie vytvára transformátor alebo zdroj, ktorý sa umiestňuje do blízkosti svietidiel.
Špecifické požiadavky na elektroinštaláciu vo vlhkých priestoroch
V niektorých priestoroch ako napr. kúpeľňa, kuchyňa, umývacie priestory, priestor okolo bazéna alebo exteriérové priestory, platia pre elektroinštaláciu prísnejšie pravidlá ako pre ostatné priestory domu. Okolie umývadiel sa považuje za umývací priestor, kúpeľňa je zase rozdelená na niekoľko elektroinštalačných zón, do ktorých môžete umiestniť rôzne typy elektrických zariadení. Vypínače a zásuvky na 230 V musíte umiestniť aspoň 60 cm od vane. V kúpeľni by ste nemali zabudnúť ani na tzv. prúdový chránič, ktorý je v týchto priestoroch povinný, aby vás chránil pred úrazom elektrickým prúdom.
Srdce elektroinštalácie: Bytová rozvodnica
„Srdcom“ elektroinštalácie v byte či v dome je bytová rozvodnica (rozvodná skrinka). Do nej sa umiestňujú prístroje pre jednotlivé elektroinštalačné okruhy (ističe, prúdové chrániče, zvodiče prepätia atď.), ktoré sú uchytené na tzv. DIN lištu. Rozvodná skriňa sa obvykle umiestňuje pri vchodové dvere, mala by byť umiestnená tak vysoko, aby ste na ňu dosiahli a v prípade potreby rýchlo vypli konkrétny istič. Pri jej výbere by ste mali myslieť na to, že v budúcnosti do nej možno budete chcieť pridať ďalšie prístroje.

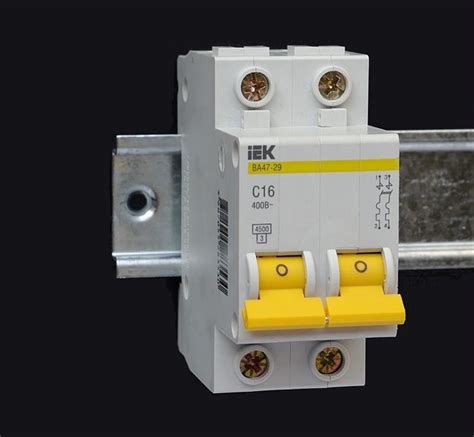

Ističe chránia elektroinštaláciu pred nadprúdom a skratom a slúžia zároveň ako vypínače, ktorými môžete príslušný okruh odpojiť od napätia. Na ističoch sa teda neoplatí šetriť a vždy radšej rozdeľte byt, resp. dom na viacero okruhov. Ak použijete jeden istič na všetky zásuvky, v prípade poruchy nebudete môcť používať ani jednu zásuvku, pokým poruchu neodstránite.
Okrem ističov je v bytových a domových elektroinštaláciách podľa aktuálne platných STN (jún 2020) povinný aj prúdový chránič. Ten slúži na to, že pri reálnom dotyku človeka so živou časťou elektro zariadenia, prúdový chránič vypne spotrebič rýchlejšie, než by Vám elektrický prúd stihol ublížiť. Ak chcete elektroinštaláciu a spotrebiče ochrániť ešte lepšie, môžete siahnuť aj po ďalších prvkoch, ako napr. zvodiče prepätia. Do rozvodnej skrinky však môžete umiestniť aj ďalšie pomocné prvky v prevedení na DIN lištu, napríklad páčkové vypínače, prepínače, zásuvky, bytové zvončeky alebo 12 V zdroje.
Rozvodnú skrinku môže osadiť prístrojmi iba firma s príslušným oprávnením, ktorá skrinku zároveň otestuje a vydá protokol o kusovej skúške rozvádzača.
Umiestnenie elektromera
Ak sú elektromery umiestnené pôvodne vnútri bytu alebo domu, pri rekonštrukcii dodávateľ elektriny prísne vyžaduje umiestniť nový elektromerový rozvádzač na verejne prístupnom mieste. V prípade rodinných domov to zvyčajne nie je veľký problém, nanajvýš pocítime zvýšené finančné nároky na prerobenie prípojky či hlavného domového vedenia. V bytových domoch sa dajú elektromery umiestniť na spoločných chodbách, čo je určitým kompromisom, lebo aj spoločné chodby sa zatvárajú pred vstupom zvonka. Vývoj v tejto oblasti smeruje k tomu, že v budúcnosti sa elektromery budú odčítavať diaľkovo.
Úspory energie s modernou elektroinštaláciou
Súčasné ceny elektrickej energie dávajú pomerne slušné východiská na úspory energie. Ak plánujeme rekonštrukciu elektroinštalácie, mali by sme sa nad úsporami energie zamyslieť vážnejšie. Pri osvetlení rátame s čo najväčším využitím účinných LED žiaroviek, ktoré sú podstatne účinnejšie ako zastaralé žiarovky, prípadne žiarivkové svietidlá. Známe problémy s mihaním svetla, „kancelárskou“ farbou svetla a pod. sú dnes už dávno prekonané. LED žiarovky a svietidlá sú jasnou voľbou - taká 6 W LED žiarovka svieti rovnako ako klasická 60 W žiarovka, pričom spotrebuje zlomok elektrickej energie.
Medzi pevne pripojené spotrebiče s veľkým potenciálom úspor energie patrí aj bojler. Moderné ohrievače vody majú kvalitnú tepelnú izoláciu a účinnejší ohrev. Pri výbere elektrického sporáka sa v záujme úspor energie môžeme orientovať na zariadenia s indukčným ohrevom, tzv. indukcie.
Revízia elektroinštalácie: Kľúč k bezpečnosti a súladu s normami
Dá sa povedať, že elektroinštalácia slúži dobre vtedy, ak si jej prítomnosť neuvedomujeme a používame elektrické spotrebiče bez toho, aby sme boli akokoľvek obmedzovaní. No aj skryté nedostatky, prípadne zanedbania bezpečnostných predpisov predstavujú potenciálne ohrozenie, v lepšom prípade iba možný zdroj porúch. Ak chceme zistiť skutočný stav elektroinštalácie v domácnosti i to, či spĺňa požiadavky noriem, môžeme sa obrátiť na revízneho technika.
Revíziu vykonáva kvalifikovaný revízny technik s osvedčením podľa §24 vyhl. MPSVaR č. 508/2009 Z.z. Ten na základe vykonania odbornej prehliadky a odbornej skúšky zistí prípadné nedostatky a takisto poradí, ako môžeme tieto poruchy odstrániť. Revíziu elektroinštalácie netreba podceňovať. Nie je to len zdrap papiera, ako si mnohí myslia. Revízia v bytových domoch je zo zákona potrebná každých 3-5 rokov! Táto vyhláška predpisuje aj intervaly následných pravidelných revízií. Pre murované obytné objekty je to každých 5 rokov. Pravidelnými revíziami predídeme krízovým situáciám a budeme sa môcť spoľahnúť, že naša elektroinštalácia je plne funkčná a pripravená splniť všetky naše (primerané) nároky.
Aj keď aktuálnosť revízií vám pravdepodobne nebude nikto kontrolovať, problémy môžu nastať v prípade požiaru či úrazu elektrickým prúdom. Vtedy sa vystavujete ekonomickým i trestnoprávnym dôsledkom (nepreplatenie poistného plnenia, vymáhanie náhrady škody zo strany poškodených, trestné stíhanie).
Slaboprúdové a inteligentné inštalácie: Pre modernú domácnosť
V dnešnej internetovej dobe je dobré myslieť aj na slaboprúdové rozvody. Hoci Wi-Fi je už samozrejmosťou takmer všade, prenos dát cez kábel to ešte neprekonáva. Treba taktiež myslieť aj na TV kábel anténu. Medzi slaboprúdové elektroinštalácie patria inštalácie na vedenie internetu, anténové inštalácie, inštalácie interkomu a rôznych monitorovacích a bezpečnostných systémov. Moderné technológie umožňujú ich čoraz širšie využitie a uľahčujú nám každodenný život.
Aj inštalovanie elektroinštalácií pre inteligentné nastavenie domácich zariadení a vytváranie inteligentných domácností je úlohou odborných elektrikárov. Pomocou inteligentnej elektroinštalácie dokážete ovládať a sledovať domácnosť z jedného miesta.
Výber odborníka je kľúčový
Hoci by ste zásahy do elektroinštalácie mali nechať na odborníkov, nájsť šikovného a poctivého remeselníka, ktorý vám navyše dobre poradí, nie je vôbec jednoduché. Návrh, realizáciu či opravu elektroinštalácie vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu elektrickým prúdom.
Kvalitne a správne nainštalované inštalácie umožnia bezproblémovú prevádzku všetkých domácich spotrebičov. Ak nemáme patričné vzdelanie, akýkoľvek zásah do elektroinštalácie musíme zveriť do rúk odborníka - elektroinštalatéra alebo pracovníka elektromontážnej firmy, ktorý presne vie, ako inštaláciu vytvoriť podľa platných noriem a predpisov. Na prvom mieste je dôkladný výber "majstra" elektrikára, aby spĺňal všetky potrebné licencie a paragrafy na výkon prác.
Bez potrebných zručností a paragrafov sa netreba púšťať do elektroinštalácie sám. Profesionálna firma zabezpečí všetko potrebné od prerábky elektroinštalácie až po kolaudáciu. Ak kupujete dom alebo byt, ktorý je starší ako 25 rokov, určite je na mieste nájsť si vhodného elektrikára, ktorý skontroluje všetky elektrické rozvody.
