Komplexný sprievodca elektroinštaláciou v dome: Od projektu po realizáciu

Elektroinštalácia v dome nezačína ťahaním káblov ani montážou vypínačov. Všetko sa začne vypracovaním projektu - podrobnou technickou dokumentáciou, ktorá definuje každú súčasť elektrickej siete vášho budúceho domova. V tomto článku sa dozviete, ako prebieha proces návrhu a realizácie elektroinštalácie, od počiatočného projektu až po praktické zapojenie, s dôrazom na bezpečnosť a súlad s normami. Je potrebné zdôrazniť, že akékoľvek práce s elektrickými rozvodmi, návrhmi a realizáciami môžu robiť iba odborne spôsobilé osoby.

Čo je projekt elektroinštalácie

Projekt elektroinštalácie (často nazývaný aj „schéma elektroinštalácie“) je súbor technických výkresov, popisov a tabuliek, ktoré detailne stanovujú:

• Rozloženie elektrických okruhov v dome (osvetlenie, zásuvky, silnoprúdové spotrebiče).
• Umiestnenie všetkých prístrojov - vývodov, zásuviek, vypínačov, svetiel.
• Konfiguráciu a umiestnenie rozvodnice, ističov, prepäťových ochrán a uzemnenia.
• Prehľad použitého materiálu a jeho parametre (priemery káblov, typy ističov, počet modulov v rozvodnici).

Projekt predstavuje “modrú knižku” pre realizačný tím, dodávateľov a revízne orgány - bez neho nie je možné bezpečne, zákonne ani ekonomicky vykonať elektroinštaláciu.

Prečo je projekt elektroinštalácie nevyhnutný

Hlavné účely projektovej dokumentácie sú:

• Zabezpečiť bezpečnosť a súlad s normami: Projekt definuje, aké materiály a prístupy sa použijú, aby sa minimalizovalo riziko skratu, požiaru či úrazu elektrickým prúdom.
• Zjednodušiť realizáciu: Dodávateľom a elektrikárom poskytuje jasný návod, kde a ako viesť káble, aké ističe použiť a ako zapojiť jednotlivé okruhy.
• Optimalizovať náklady: Vypočíta presné množstvo materiálu, čím sa zabráni nadbytočným nákupom aj nedostatkom na stavbe.
• Uľahčiť budúcu údržbu a rozšírenie: Jasné výkresy a popisy umožňujú neskoršie bezpečné rozšírenie alebo údržbu systému bez zbytočného hľadania a rizika poškodenia.
• Získať povolenia a revízie: Úrady či revízni technici vyžadujú projekt pred vydaním kolaudačného súhlasu či revízneho protokolu.

Revízia je odborne povedané prvá odborná prehliadka a odborná skúška elektroinštalácie. Bez potvrdenia od revízneho technika sa stavba nemôže úspešne skolaudovať.

Kto vyhotovuje projekt a jeho zodpovednosť

Projekt elektroinštalácie musí byť vyhotovený odborne spôsobilou osobou:

• Certifikovaný projektant elektroinštalácií: Osoba so zodpovedajúcim vzdelaním a oprávnením, zvyčajne elektroinžinier alebo technik.
• Pri návrhu je to predovšetkým projektant - autorizovaný stavebný inžinier v kategórii inžinier pre technické, technologické a energetické vybavenie stavieb.
• Spolupráca s revíznym technikom: Projektant konzultuje detaily ochranných prvkov s revíznym technikom, ktorý nakoniec vykoná revíziu inštalácie.
• Schvaľovanie úradmi: Projekt môže vyžadovať schválenie miestneho stavebného úradu v rámci stavebného povolenia.

Projektant preberá zodpovednosť za to, že schéma zodpovedá legislatíve a normám, a zabezpečuje aj zakreslenie správnych bezpečnostných značiek a upozornení. Elektroinštalácia je tzv. vyhradené technické zariadenie, a preto podlieha pravidelným revíziám. Revíziu vykonáva kvalifikovaný revízny technik s osvedčením podľa §24 vyhl. MPSVaR č. 508/2009 Z.z. Táto vyhláška predpisuje aj intervaly následných pravidelných revízií.

Akákoľvek práca s elektrickými rozvodmi, návrhmi a realizáciami môže byť vykonávaná iba odborne spôsobilými osobami. V prípade škôd spôsobených poruchou elektriny bez revízie, poisťovňa nemusí preplatiť plnenie a môžete niesť zodpovednosť za škody na majetku a zdraví. Tento článok slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu el. prúdom.

Obsah projektovej dokumentácie

Typický projekt elektroinštalácie obsahuje viacero dielčích častí:

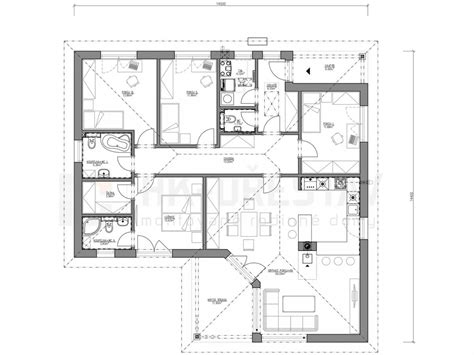

Pôdorysové výkresy

Pôdorysové výkresy zahŕňajú zobrazenie všetkých miestností s označenými pozíciami zásuviek, vypínačov a svetiel. Taktiež sú na nich vykreslené trasy vedení (kabeláže) medzi rozvádzačom a jednotlivými vývodmi. Všetky tieto nástroje umožňujú šablóny, rýchle vkladanie symbolov a automatické kontroly.

Schéma rozvádzača a jednopólové schémy okruhov

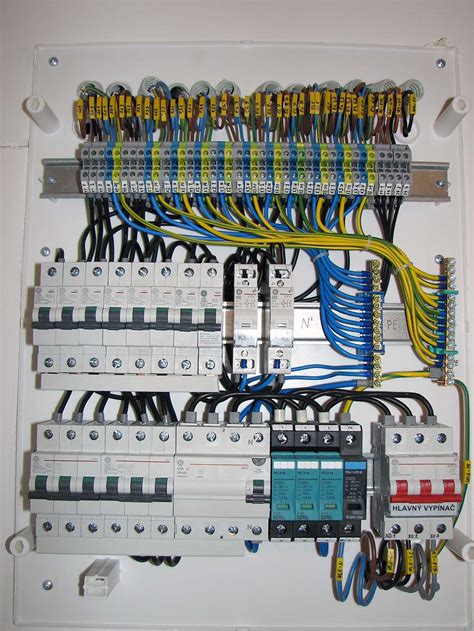

Tieto schémy poskytujú grafické znázornenie modulov (ističe, RCD, prepäťová ochrana) v rámci rozvodnice, vrátane popisiek s prúdovými a charakteristikami každého ističa a okruhmi, ktoré chráni. Jednopólové schémy okruhov detailne zapájajú fázový, nulový a ochranný vodič pre každý okruh. Uvádzajú tiež typy a počet žíl, priemer vodičov a spôsobilosti použitia (v stenách, pod omietkou, vo vonkajšej lište).

Tabuľky materiálu (BOM)

Tabuľky materiálu obsahujú vyčíslenie množstva a typov káblov (napr. 3 × CYKY 3×2,5 mm² pre zásuvky), počet a typ ističov (B16, C10, A30 RCD), ako aj ďalšie prvky (zásuvky, vypínače, svorkovnice, rozvodnica s rezervou modulov).

Popisné časti

Popisné časti projektu zahŕňajú odsek o použitých normách a technických požiadavkách (STN, IEC) a inštruktážne texty pre elektrikárov, ktoré obsahujú bezpečnostné postupy a návod na merania po montáži.

Normy a legislatíva v elektroinštalácii

Pri projekte musia byť dodržané najmä:

• STN 33 2000-4 (elektroinštalácie vnútorných rozvodov)
• IEC 60364 (medzinárodné normy pre elektroinštalácie)
• STN 33 2130 (ochrana pred úrazom elektrickým prúdom)
• STN 34 1390 (bleskozvodové zariadenia, ak sú súčasťou projektu)
• STN 33 2000 (súbor pre nízke napätie)
• STN EN 62305 (ochrana pred bleskom)
• STN EN 61643 (SPD)

Projektant do dokumentácie vždy zaznamená odkazy na jednotlivé normy a ich body, aby bola pri revíziách jednoznačná zodpovednosť za dodržanie legislatívy. Pre návrhy rozvodov elektrickej energie v dome alebo byte platia predpisy uvedené v elektrotechnických normách, ktoré pokrývajú široké spektrum požiadaviek na bezpečnosť a funkčnosť.

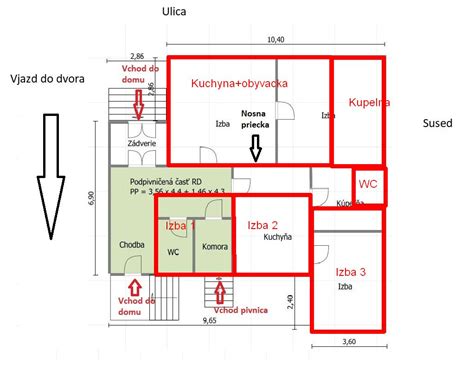

Plánovanie a rozmiestnenie komponentov

Základom každej úspešnej elektroinštalácie je dôkladné plánovanie. Plynulosť a efektivita rozvodov by mali byť prioritou. Je nevyhnutné vytvoriť zrozumiteľný plán, ktorý zahŕňa všetky potrebné zásuvky, vypínače a svietidlá. Tento plán by mal zohľadňovať umiestnenie nábytku a budúce využitie priestoru, aby sa predišlo nepríjemným situáciám, ako sú zásuvky skryté za skriňami či nedostatočný počet bodov na pripojenie spotrebičov. Dôležité je tiež zabezpečiť, aby bolo elektrické vedenie dostatočne dimenzované a spĺňalo všetky aktuálne bezpečnostné normy a predpisy.

Hlavný prívod a rozvádzač

Prvým krokom je vyriešenie spôsobu pripojenia domu k distribučnej sieti a rezervovaného príkonu. Pri nových stavbách je potrebné v žiadosti o stavebné povolenie priložiť aj projekt prípojky k sieťam. Rozvodný podnik sa vtedy vyjadrí, či s danou prípojkou súhlasí a či požadovaný výkon možno odoberať z verejnej siete. Hlavný istič sa dimenzuje na základe súčtu inštalovaného výkonu a koeficientu súčasnosti. Jednoducho sa spočítajú štítkové údaje všetkých spotrebičov a vynásobia sa koeficientom súčasnosti. Pre rodinné domy sa podľa veľkosti a inštalovaného výkonu najčastejšie používa istič 25 A. V dome alebo v byte je nainštalovaný najčastejšie modulárny rozvádzač vo vyhotovení na stenu alebo pod omietku, ktorý sa na Slovensku predáva napríklad pod obchodným názvom Minipragma. Rozvádzač je s elektromerovým rozvádzačom spojený káblom, ktorý sa dimenzuje na hodnotu ističa v elektromerovom rozvádzači. Napríklad pre 25 A istič to môže byť kábel CYKY 5 x 10 mm2. Dobre je namontovať všetky prvky (ističe, rozvádzač, prúdové chrániče) jedného výrobcu, ktoré sú testované pri vzájomnom spolupôsobení a vypínajú sa v takom poradí, aké je potrebné. Rozvodná skriňa sa obvykle umiestňuje pri vchodové dvere, mala by byť max. tak vysoko, aby ste na ňu dosiahli a v prípade potreby rýchlo vypli konkrétny istič. Pri jej výbere by ste mali myslieť na to, že v budúcnosti do nej možno budete chcieť pridať ďalšie prístroje. Rozvodnú skrinku môže osadiť prístrojmi iba firma s príslušným oprávnením, ktorá skrinku zároveň otestuje a vydá protokol o kusovej skúške rozvádzača.

Uzemnenie a ochrana pred prepätím

Druhým krokom je riešenie uzemnenia, hlavného pospojovania (HUS), prípadného bleskozvodu a koordinácie SPD. Určite nezabudnite na uzemnenie všetkých elektrických zariadení. Uzemnenie slúži ako ochranný prvok, ktorý znižuje riziko úrazu elektrickým prúdom v prípade poruchy izolácie spotrebiča. Tento ochranný prvok sa používa čoraz častejšie, pretože domácnosti sú vybavené mnohými elektronickými prístrojmi citlivými na prepätie. Veľké prepätie môže vzniknúť v elektrickom obvode, ak do bleskozvodu nášho domu (alebo v jeho blízkosti) udrie blesk. Napätie sa zvedie do zeme, vzniká veľký prúd, ktorého časť sa cez uzemnenie môže dostať do zásuviek. Elektroinštalácii blesky nejako zvlášť ublížiť nemôžu, no môžu poškodiť spotrebiče pripojené na ňu. Všetky prístroje, ktoré máme pripojené v pohotovostnom režime, a je ich naozaj dosť, sa môžu poškodiť prepätím blesku. Preto odborníci odporúčajú použiť jeden zvodič prepätia priamo v rozvádzači napríklad zvodič PRF1 12,5r. Ten ochráni väčšinu domácich spotrebičov pri blízkom údere blesku s následným prepätím a prúdom do 100 kA. Ochrana pred prepätím (SPD) musí byť riešená v súlade s externou ochranou (bleskozvod) a typom napájania.

Zásuvky a svetelné obvody

Tretím krokom je návrh počtu a rozdelenia okruhov, prierezov káblov a trás vedenia. Piatym krokom je konkrétne rozmiestnenie zásuviek, vypínačov a ovládania svetiel v miestnostiach. Zložitejšie je projektovanie zásuviek. Ak sa rozhodneme stretnúť sa s projektantom a ovplyvňovať rozmiestnenie zásuviek, je dobré vždy poznať aj rozloženie nábytku v priestore. Vtedy predídeme neželaným situáciám, keď sa obe zásuvky nachádzajú za skriňou a ďalšie dve sú za posteľou. Aj takú „malichernosť" ako je vysávač je potrebné pripojiť na elektrinu, preto nezabúdajme na návrh zásuviek aj na chodbách a schodiskách. Osvedčilo sa mať jednu zásuvku vždy pri dverách na tej strane, kde je aj vypínač na svetlo. Bežne sa na jeden zásuvkový obvod zapája 10 zásuviek (myslí sa tým vývod), pričom v obvode môže pretekať maximálny prúd 16 A. Na zásuvkové obvody sa obvykle používajú káble CYKY, ktoré majú prierez vodiča 3 × 2,5 mm2 a 16 A istič. Na zásuvkové obvody sa používajú jednopólové ističe s menovitým prúdom 16 A a vypínacou charakteristikou B. Na svetelné okruhy sa používajú vodiče 3 x 1,5 mm2. Na svetelné obvody sa používajú ističe s menovitým prúdom 10 A. Na jeden okruh (istič) môžete pripojiť max. 10 zásuviek, pričom dvojzásuvka sa počíta ako jediná elektrická zásuvka. Dokopy teda môžete pripojiť 20 spotrebičov. Zásuvky sa zapájajú paralelne, tj. kábel ide od ističa v rozvodnej skrinke k 1. zásuvke, od 1. k 2. zásuvke, od 2. k 3. Optimálna výška zásuviek je cca 20 cm nad podlahou. Pri inštalácii svietidiel pridajte 10-20 cm v závislosti od toho, ktorá lampa bude nainštalovaná. Rozvodné krabice sa na prepojenie viacerých svietidiel nepoužívajú, namiesto nich sa káble prepájajú priamo v prístrojových krabiciach pod vypínačom, najčastejšie pomocou bezskrutkových svoriek (tzv. Wago svorka). Samozrejme, uvedené informácie platia pre svietidlá napájané 230 V napätím. Moderné bodové svietidlá alebo LED svietidlá môžu byť napájané aj 12 V napätím. Napätie vytvára transformátor alebo zdroj, ktorý sa umiestňuje do blízkosti svietidiel, v prípade stropných svietidiel najčastejšie do stropného podhľadu. Pre napájanie svietidiel z transformátora sa používajú káble na malé napätie - tzv. licny. LED žiarovky sú jasnou voľbou - taká 6 W LED žiarovka svieti rovnako ako klasická 60 W žiarovka, pričom spotrebuje zlomok elektrickej energie. V obchodoch nájdeme jednozásuvky (jeden vývod v jednom rámčeku) alebo dvojzásuvky (dva vývody v jednom rámčeku). V prípade, že potrebujeme umiestniť viacero zásuviek vedľa seba alebo pod sebou, použijeme jednozásuvky a viacnásobné rámčeky. Značkoví výrobcovia ponúkajú stovky farebných a materiálových riešení na tento účel. Kvôli bezpečnosti malých detí odporúčame použiť prístroje s detskými clonkami. Sú to zásuvky, ktorých svorky sú prekryté krytom. Dieťaťu sa nepodarí vložiť predmet do svorky. V zásuvke sú otvory zakryté clonkami, ktoré sa otvoria iba vtedy, ak vkladáme vidlicu, to znamená že sa tlačí na obe clonky naraz. Ak dieťa strká niečo iba do jedného otvoru, clonka sa zasekne a nedôjde ku kontaktu vkladaného predmetu so živou svorkou vnútri zásuvky.

Špeciálne obvody a kritické miestnosti

Veľké množstvo zásuviek budete potrebovať najmä v obývačke (TV, ozvučenie, sat. prijímač a ďalšie príslušenstvo) a v pracovni či v detských izbách (počítače, nabíjačky na smartfóny a iné zariadenia a pod). V obývačke by sme mali venovať pozornosť aj zásuvkám dátovým aj televíznym. Je vždy lepšie mať tieto zásuvky predimenzované ako naopak. Čoraz viac zariadení môže byť pripojených na internet. Osobitnú pozornosť treba venovať kuchyni a napájaniu spotrebičov v nej. Tu je vhodné rozdeliť zásuvkové obvody na spotrebiče zabudované v kuchynskej linke a na spotrebiče položené na nej. Zabudované spotrebiče ako umývačka riadu, drvič, elektrická rúra, chladnička, mikrovlnná rúra prípadne kávovar a všetko ostatné, čo môže byť vstavané, by malo mať svoju vlastnú zásuvku. Preto je vhodné aj poznať, kde tieto spotrebiče budú umiestnené a pamätať aj na odporúčania výrobcov spotrebičov. Pozornosť musíme venovať aj zariadeniam, ktoré je vhodné mať pripojené samostatne, napríklad kotol, práčka, chladnička, domáca vodáreň alebo alarm. Napríklad kotlu neprospieva nepredvídané odpojenie od zdroja a opätovné pripojenie. A to sa pri spoločnom okruhu ľahko môže stať - ak sa na niektorej zásuvke uvoľnia kontakty, zhodí sa istič a podobne - potom sú všetky zásuvky nefunkčné. Práčka v kúpeľni musí mať samostatný okruh - podľa predpisov. V miestnostiach s vysokou vlhkosťou sa vypínače a zásuvky neodporúčajú. Podľa GOST R 50571.11-96 (IEC 364-7-701-84) Elektrické inštalácie budov. Časť 7. Požiadavky na špeciálne elektrické inštalácie. Oddiel 701. Kúpeľne a sprchy. Najlepšie je priniesť všetky potrebné prvky mimo miestnosť. V niektorých priestoroch ako napr. kúpeľňa, kuchyňa, umývacie priestory, priestor okolo bazéna alebo exteriérové priestory, platia pre elektroinštaláciu prísnejšie pravidlá ako pre ostatné priestory domu, resp. bytu. Okolie umývadiel sa považuje za umývací priestor, kúpeľňa je zase rozdelená na niekoľko elektroinštalačných zón, do ktorých môžete umiestniť rôzne typy el. zariadení. Vypínače a zásuvky na 230 V musíte umiestniť aspoň 60 cm od vane. V kúpeľni by ste nemali zabudnúť ani na tzv. pospojovanie. Každý napevno pripojený spotrebič s výkonom nad 2 000 W musí mať svoj samostatný okruh s vlastným káblom a ističom. Takýmito spotrebičmi sú napr. sporáky, varné dosky, el. kotly, bojlery, ohrievače a pod. Na ich pripojenie by ste mali použiť kábel s lankovými vodičmi, ako napr. CYSY. Káble s pevnými vodičmi ako napr. CYKY sa používajú najmä pre pevné inštalácie.

Výber káblov a ochranných prvkov

Pri výbere materiálu a komponentov pre elektroinštaláciu je dôležité zohľadniť prierez vodičov, typy káblov a ochranné prvky.

Prierez vodičov a typy káblov

Dokumentácia presne vypočíta množstvo a špecifikáciu materiálu. Dĺžka káblov sa určí na základe vykreslených trás a ich dĺžok (s rezervou zvyčajne +5 %). Priemer vodičov je daný prúdovým zaťažením každého okruhu (napr. 1,5 mm² pre osvetlenie, 2,5 mm² pre zásuvky, 4-6 mm² pre silnoprúd). Na zásuvkové okruhy vedené v inštalačných rúrkach sa môžu použiť samostatné vodiče 3 x CY 2,5 mm2 alebo káble CYKY 3 x 2,5 mm2. Medený kábel má oveľa dlhšiu životnosť ako hliníkový výrobok a medené vodiče sú navyše schopné odolávať vyšším zaťaženiam. Prierez jadier na výstupnej skupine je najmenej 2,5 mm. štvorcových. (vydrží prúd až 25 A, ale zvyčajne je chránený 16A strojom, ktorý je dostatočný pre domáce podmienky, aj keď je lepšie implementovať výpočet prierezu kábla pre jednotlivé podmienky použitia). Na svetelné okruhy sa používajú káble CYKY, ktoré majú prierez vodiča 3 × 1,5 mm2 istené 10 A ističom. Na prípojky sa používajú káble CYKY 5×10 A a hrubšie alebo ich hliníková alternatíva AYKY. Predlžovacie káble (predlžovačky) by mali slúžiť iba na dočasný rozvod elektriny. Ich vodiče nemajú dostatočný prierez a hrozí aj ich mechanické poškodenie.

Hliník verzus meď

V minulosti sa pre elektroinštalácie často používali hliníkové káble kvôli ich nižšej cene. V dnešnej dobe sa však preferuje meď. Meď je síce drahšia, ale jej vlastnosti sú výrazne pozitívnejšie. Meď má menší elektrický odpor a vyššiu pevnosť ako hliník. Navyše sa ľahšie spája a zvára. Hliníkové káble majú tendenciu sa uvoľňovať spod svoriek, čo môže viesť k prehrievaniu a potenciálnemu riziku požiaru, najmä pri starých inštaláciách. Preto sa odporúča vymeniť pôvodné hliníkové prívodné káble za nové medené, čím sa zvýši bezpečnosť a spoľahlivosť celej elektroinštalácie. Napriek tomu, že sa hliník už v nových inštaláciách takmer nepoužíva, stále sa s ním môžeme stretnúť v starších bytoch a domoch.

Ističe a prúdové chrániče

Z elektrických zariadení používaných v domácnostiach sa najčastejšie stretneme s ističmi. Ističe chránia elektroinštaláciu pred nadprúdom a skratom, slúžia zároveň ako vypínače, ktorými môžete príslušný okruh odpojiť od napätia. Ak použijete jeden istič na všetky zásuvky, v prípade poruchy nebudete môcť používať ani 1 zásuvku, pokým poruchu neodstránite (to isté platí aj pre svetlá). Na ističoch sa teda neoplatí šetriť a vždy radšej rozdeľte byt, resp. dom na viacero okruhov max. s 10 zásuvkami na obvod. Okrem ističov je v bytových a domových elektroinštaláciách podľa aktuálne platných STN (jún 2020) povinný aj prúdový chránič. Problematiku použitia prúdového chrániča opisuje norma. Pre všetky zásuvkové obvody, ktoré končia vo vlhkom prostredí, alebo ak je zásuvka vyvedená do vonkajšieho prostredia (napríklad na fasádu), použije sa prúdový chránič. Odporúčame použiť prúdový chránič nielen na tieto zásuvkové obvody, ale aj na svetelné obvody. Je to finančne náročnejšie, pretože sa všade použijú tri vodiče, ale vzhľadom na bezpečnosť, ktorú poskytujú sa to určite oplatí. Norma predpisuje jeden chránič s hodnotou rozdielového prúdu 30 mA (chráni zdravie osoby), no môže sa ich použiť aj viac. Opäť je to len otázka komfortu. V prípade zaúčinkovania chrániča sa vypínajú všetky obvody. Pri použití viacerých chráničov obvody vypínajú oddelene. Prúdové chrániče (RCD) a RCBO sú kľúčovou súčasťou ochrany pred úrazom elektrickým prúdom. Minimum - jeden RCD pre viac okruhov (napr. väčšiu časť domu). Odporúčané riešenie - viac RCD rozdelených podľa skupín okruhov: kuchyňa, kúpeľne, technická miestnosť, garáž/exteriér, obytné miestnosti. Future-proof / komfort - použitie RCBO (kombinovaný istič s RCD) pre kľúčové okruhy: práčka, sušička, kuchyňa, technická miestnosť, dielňa, wallbox. Normy vyžadujú prúdové chrániče pre zásuvkové obvody v obytných budovách s určitými výnimkami. V praxi sa odporúča mať všetky bežné zásuvkové okruhy chránené RCD alebo RCBO.

Fázy realizácie elektroinštalácie

Po vypracovaní a schválení projektu prichádza na rad samotná realizácia elektroinštalácie. Prvá vec, ktorú musíte začať, je rozhodnúť sa, ako nainštalovať linku. Skryté zapojenie v dome je obľúbenejšie. Odporúčame vám napriek tomu zvoliť túto poslednú metódu - je odolnejšia a celý rad nie je výrazný!

Spôsoby uloženia káblov

Pri novej elektroinštalácii je postup ukladania káblov viac-menej jasný - vo väčšine prípadov sa využívajú drážky v murive. Drážkovanie a vysekávanie však so sebou prináša obrovské množstvo prachu a neporiadku, čomu sa pri rekonštrukcii v byte pravdepodobne budete chcieť vyvarovať. Vysekanie drážok medzi panely - vo zvislom spoji dvoch panelov, resp. v spojení panelovej steny a podlahy väčšinou nájdete dutinu, ktorá je zapracovaná iba vrstvou malty. Elektroinštalačné lišty - samozrejme, klasické biele lišty nie sú príliš estetické, takže sa používajú iba vo výnimočných prípadoch. Niektorí výrobcovia však ponúkajú duté podlahové lišty, do ktorých sa zmestí niekoľko káblov. Lišty bývajú k dispozícii vo viacerých farebných vyhotoveniach, prípadne aj s imitáciou dreva. Sadrokartónový podhľad - ak do miestnosti namontujete sadrokartónový podhľad, môžete káble uchytiť priamo do stropu pomocou špeciálnych hmoždiniek a sťahovacích pások. Káble budú dokonale ukryté, musíte však počítať so znížením stropu o cca 5 cm. Nech už sa rozhodnete pre ktorýkoľvek postup, káble veďte vždy vodorovne alebo zvislo, nikdy nie šikmo. Ak budete chcieť do steny vŕtať, šikmo umiestnený kábel nebudete vedieť presne lokalizovať. Dajte si pozor aj na použitú kabeláž, nie každý kábel je vhodný na inštaláciu pod omietku, resp. do dutých sadrokartónových priečok. Drôty by mali prechádzať pozdĺž stien a stropu iba striktne vertikálne a horizontálne. Otočenie by malo byť v pravom uhle. Slaboprúdové káble je potrebné uložiť do chráničky, pretože nemajú vhodnú izoláciu na priame uloženie pod omietku.

Označovanie a drážkovanie

Značkovacie práce kreslia na stenách kriedou alebo uhlím káblovú trasu, ako aj miesto inštalácie jej prvkov. Na rýchle a plynulé vytvorenie trasy elektrického vedenia sa odporúča použiť lano vopred natreté kriedou (alebo uhlím). Na vytvorenie jednej zo sekcií je potrebné iba pripevniť jeden koniec lana v jeho pôvodnej polohe a opatrne ho natiahnuť do koncového bodu (aby sa maľované lano nedotýkalo steny). Potom musí byť lano ťahané a ostro uvoľnené tak, aby stopa zostala na stene. Po dokončení označenia sa odporúča fotografovať steny v súkromnom dome. V tejto fáze je potrebné vybrať všetky plánované elektrické výrobky na zapojenie. Pomocou shtroboru, brúsky, dierovača alebo ručne vyrábame drážky (shtroby) na inštaláciu nového elektrického zapojenia do domu. Rozmery drážok by mali byť nasledujúce - hĺbka 2 cm, šírka 2 cm, ak je jeden kábel, a ak je niekoľko, potom zvolíme šírku v skutočnosti tak, aby káble neboli položené príliš pevne. Na miestach montáže rozvodných skriniek, výhybiek a zásuviek vyrábame kruhové vybrania s perforátorom s korunkou (hĺbku a priemer záblesku volíme podľa rozmerov výrobkov). Stroba je očistená od zvyškov prachu, kameňov a iných cudzích predmetov, naplnená vodou alebo rozliata vodou, po ktorej je potrebné do nej položiť kábel. Na upevnenie kabeláže sa odporúča použiť omietku alebo alabaster. Krok zabalenia - asi 40 cm. Hneď ako omietka úplne stvrdne (asi po dni), musí sa omietka dôkladne utrieť strúhaním. Toto je celý návod na inštaláciu kabeláže v súkromnom dome od začiatku.

Softvér a nástroje na tvorbu projektu

Certifikovaný projektant potrebuje na splnenie takéhoto zadania vhodný softvér. V dnešnej dobe sú také programy, aplikácie pre technické kreslenie zásadným nástrojom pre každého efektívne vyťaženého elektrotechnika. Populárne riešenia pre efektívnu prípravu výkresov a tabuliek zahŕňajú:

• QElectroTech - open-source editor pre tvorbu elektrických schém a symbolov.
• AutoCAD Electrical - profesionálny nástroj so širokou knižnicou elektro symbolov a automatickým generovaním BOM.
• EPLAN Electric P8 - komplexný BIM-orientovaný softvér pre veľké projekty.
• SketchUp + pluginy - pre priestorové 3D zobrazenie trás káblov vo veľkých interiéroch.

Všetky tieto nástroje umožňujú šablóny, rýchle vkladanie symbolov a automatické kontroly.

CADKON+MEP ako príklad profesionálneho riešenia

Tvorba elektro dokumentácie rýchlo a pohodlne. CADKON+MEP má riešenie pre jednoduchú tvorbu káblových trás. Tvorbu káblových trás vytvoríte pomocou náčrtu, kde sú čiary nadefinované podľa typu kábla, ktorý potrebuje vložiť do výkresu. Týmto čiaram pridáte vlastnosti ako je napr. označenie, typ, dimenzia, ... Samozrejmosťou je aj možnosť kreslenia združených trás. Výpis použitého materiálu: Všetky prvky a káblové rozvody, ktoré sú vo výkrese použité môžete vyexportovať napr. do MS Excelu. Databáza obsahuje viac ako 2000 značiek podľa ČSN a STN, vrátane projekčných zvyklostí, pre tvorbu elektro dokumentácie. Je samozrejmosťou, že môžete použiť aj vlastné značky, ktoré je možné vykázať aj s ich vlastnosťami „atribútmi“. Bleskozvod a uzemnenie a veľa ďalších značiek potrebných pre tvorbu dokumentácie.

Inteligentná domácnosť a moderné technológie

V súčasnosti sa čoraz viac presadzujú moderné technológie a inteligentné riešenia v oblasti elektroinštalácie. Inteligentné inštalácie umožňujú automatizáciu domácnosti, ovládanie osvetlenia, tienenia, vykurovania či zabezpečovacích systémov prostredníctvom smartfónu alebo hlasových asistentov. Vďaka možnostiam inteligentnej elektroinštalácie je možné nastaviť si rôzne scenáre pre rôzne situácie - napríklad „prebudenie“, „odchod z domu“ alebo „príchod domov“. Tieto systémy dokážu optimalizovať spotrebu energie a zvýšiť komfort bývania. Fotovoltika sa stáva čoraz dostupnejšou a umožňuje vyrábať vlastnú elektrickú energiu zo slnečného žiarenia. Panely a ďalšie komponenty výrazne zlacneli, čím sa táto technológia stáva atraktívnejšou pre bežných spotrebiteľov. Vedľa meniča bude malý fotovoltický rozvádzač, ktorý bude s meničom prepojený. Zo skrinky zároveň povedú do hlavného rozvádzača domu 2 silové káble a uzemňovací vodič. Inteligentná inštalácia umožňuje, aby sa vypínače „učili", ktoré svietidlo budú zapínať, a užívateľovi poskytuje možnosť voľnosti pri zmene rozmiestnenia nábytku. Taktiež umožňujú nastaviť úroveň osvetlenia, a tým vytvoriť náladu, akú práve chceme: napríklad pri stolovaní pridáme viac svetla, alebo pri oddychu svetla uberieme. Niektoré prvky, napríklad stmievače radu Unica, si zapamätajú poslednú nastavenú hodnotu stmievania a pri ďalšom zapnutí sa rozsvietia tak, ako sme ich naposledy nastavili. Ak chcete elektroinštaláciu a spotrebiče ochrániť ešte lepšie, môžete siahnuť aj po ďalších prvkoch, ako napr. zvodiče prepätia. Do rozvodnej skrinky však môžete umiestniť aj ďalšie pomocné prvky v prevedení na DIN lištu. V takejto podobe nájdete napr. páčkové vypínače, prepínače, zásuvky, bytové zvončeky alebo 12 V zdroje, napr. pre LED pásy. Pre stabilné internetové pripojenie (home office, TV, multimédiá, smart home) má zmysel riešiť aj štruktúrovanú kabeláž.

Zhrnutie 7-krokového postupu

Praktické je postupovať v 7 krokoch:

1. Prípojka a hlavný istič: Riešenie spôsobu pripojenia domu k distribučnej sieti a rezervovaného príkonu.
2. Uzemnenie a HUS: Riešenie uzemnenia, hlavného pospojovania (HUS), prípadného bleskozvodu a koordinácie SPD.
3. Návrh okruhov a prierezov: Návrh počtu a rozdelenia okruhov, prierezov káblov a trás vedenia. Pri väčších vzdialenostiach (napr. garáž, studňa) treba overiť úbytok napätia a prípadne zvoliť väčší prierez (napr. pre DC obvody (napr. FVE) sú to ešte prísnejšie požiadavky).
4. Domový rozvádzač: Návrh a usporiadanie domového rozvádzača (horná časť - SPD, hlavný istič, prípadné prepínacie prvky, prúdové chrániče (RCD) a RCBO).
5. Zásuvky a vypínače v miestnostiach: Konkrétne rozmiestnenie zásuviek, vypínačov a ovládania svetiel v miestnostiach.
6. Osvetlenie a regulácia: Návrh osvetlenia a regulácia kúrenia.
7. Revízia a dokumentácia: Výchozia revízia, dokumentácia stavu a úvaha o budúcom rozšírení.

Posledným krokom je výchozia revízia, dokumentácia stavu a úvaha o budúcom rozšírení.
