Komplexný sprievodca elektroinštaláciou v byte: Schéma, plánovanie a realizácia

V súčasnosti je elektrická energia neodmysliteľnou súčasťou našich životov a nároky na ňu neustále rastú. Bezpečná a správne navrhnutá elektroinštalácia v byte je základom komfortného a bezstarostného bývania. Ak bývate v staršom paneláku, možno ste už uvažovali nad výmenou elektroinštalácie v byte. Nové rozvody zvyšujú bezpečnosť, umožňujú pripojenie modernejších spotrebičov a sú pripravené na inteligentné riešenia.

Je dôležité zdôrazniť, že akékoľvek práce s elektrickými rozvodmi, ich návrh a realizáciu, môžu vykonávať výlučne odborne spôsobilé osoby. Pri návrhu je to predovšetkým projektant - autorizovaný stavebný inžinier, a pri realizácii kvalifikovaný elektroinštalatér alebo firma s príslušným oprávnením. Návrh, realizáciu či opravu elektroinštalácie vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu elektrickým prúdom.

Tento článok slúži ako informatívny sprievodca, no nenahrádza potrebu odborne spracovaného projektu elektroinštalácie a následnej revíznej správy. Elektroinštalácia musí byť navrhnutá a zrealizovaná v súlade s platnými normami, najmä STN 33 2000 (súbor pre nízke napätie), STN EN 62305 (ochrana pred bleskom), STN EN 61643 (SPD) a ďalšími súvisiacimi predpismi.

Projekt elektroinštalácie: Srdce každej elektrickej inštalácie

Každá elektroinštalácia začína projektom elektroinštalácie domu alebo bytu. Projekt elektroinštalácie, často nazývaný aj "schéma elektroinštalácie", je kľúčovým dokumentom, ktorý detailne popisuje všetky aspekty elektrickej siete v budúcom dome či byte. Bez neho nie je možné bezpečne, zákonne a ekonomicky vykonať elektroinštaláciu.

Význam projektovej dokumentácie

Projektová dokumentácia plní niekoľko zásadných funkcií:

• Zabezpečenie bezpečnosti a súladu s normami: Projekt definuje materiály a postupy, ktoré minimalizujú riziko skratu, požiaru či úrazu elektrickým prúdom.
• Zjednodušenie realizácie: Poskytuje elektrikárom jasný návod na vedenie káblov, výber ističov a zapojenie okruhov.
• Optimalizácia nákladov: Umožňuje presný výpočet potrebného materiálu, čím sa predchádza zbytočným nákupom alebo nedostatkom na stavbe.
• Uľahčenie budúcej údržby a rozšírenia: Prehľadné výkresy a popisy umožňujú bezpečné rozšírenie alebo údržbu systému bez rizika poškodenia.
• Získanie povolení a revízií: Úrady a revízni technici vyžadujú projekt pred vydaním kolaudačného súhlasu alebo revízneho protokolu.

Štruktúra projektu elektroinštalácie

Projekt elektroinštalácie je súbor technických výkresov, popisov a tabuliek. Jeho súčasťou sú technické výkresy, popisy a tabuľky, ktoré definujú:

• Rozloženie elektrických okruhov: Jasne stanovuje usporiadanie okruhov pre osvetlenie, zásuvky a silnoprúdové spotrebiče.
• Umiestnenie všetkých prvkov: Presne určuje pozície vypínačov, zásuviek, svietidiel a iných elektroinštalačných prístrojov.
• Konfigurácia rozvodnice: Definuje usporiadanie ističov, prúdových chráničov, zvodičov prepätia a uzemnenia v bytovej rozvodnici.
• Použitý materiál a jeho parametre: Špecifikuje prierezy káblov, typy ističov, počet modulov v rozvodnici a ďalšie technické náležitosti.

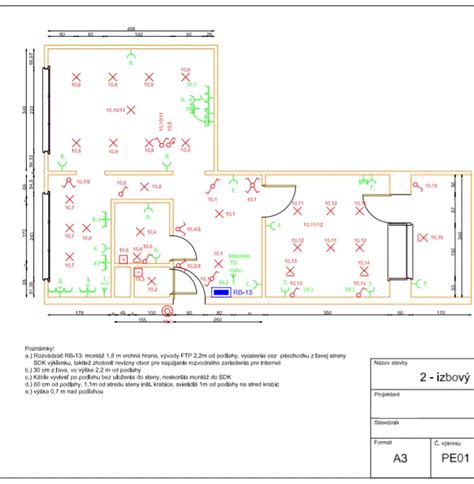

Typický projekt elektroinštalácie sa skladá z viacerých častí, ako sú pôdorysové výkresy, schéma rozvádzača, jednopólové schémy okruhov, tabuľky materiálu (BOM) a popisné časti. Projekt presne vypočíta množstvo a špecifikáciu materiálu, vrátane dĺžky káblov, priemerov vodičov podľa zaťaženia okruhu a počtu modulov v rozvodnici.

Kto vyhotovuje projekt a aké normy je potrebné dodržať?

Projekt elektroinštalácie vyhotovuje certifikovaný projektant elektroinštalácií, ktorý má potrebné vzdelanie a oprávnenia. Projektant nesie zodpovednosť za to, že schéma zodpovedá legislatíve a normám. Pri projekte je nevyhnutné dodržiavať platné normy, ako napríklad STN 33 2000 (súbor pre nízke napätie), STN EN 62305 (ochrana pred bleskom), STN EN 61643 (SPD) a ďalšie súvisiace predpisy. Projektant vždy uvádza odkazy na príslušné normy, čím zabezpečuje jednoznačnú zodpovednosť za ich dodržanie.

Na efektívnu tvorbu projektovej dokumentácie sa používajú rôzne softvérové nástroje, od open-source riešení ako QElectroTech až po profesionálne programy ako AutoCAD Electrical alebo EPLAN Electric P8. Pre realizačný tím sú najdôležitejšie čitateľné pôdorysy, schémy zapojenia v rozvodnici, tabuľky materiálu a postupy meraní a skúšok.

7-krokový postup elektroinštalácie v byte

Pre komplexné a bezpečné riešenie elektroinštalácie v dome či byte je odporúčaný 7-krokový postup, ktorý zhrňuje kľúčové oblasti:

Kľúčové prvky elektroinštalácie

Hlavný prívod a istič

Prvým krokom je vyriešenie spôsobu pripojenia domu k distribučnej sieti a rezervovaného príkonu. Pre dimenzovanie hlavného prívodu existujú špecializované kalkulačky. Pri nových stavbách je potrebné v žiadosti o stavebné povolenie pridať aj prístup k sieťam. Vtedy sa rozvodný podnik vyjadrí, či s danou prípojkou súhlasí a či požadovaný výkon možno odoberať z verejnej siete.

Hlavný istič sa dimenzuje na základe súčtu inštalovaného výkonu a koeficientu súčasnosti. Pre rodinné domy sa podľa veľkosti a inštalovaného výkonu najčastejšie používa istič 25 A. Ak plánujete silnejší jednofázový (napr. 32 A hlavný istič, tj. max. príkon 7,36 kW), je to potrebné riešiť s distribútorom. Odporúčame vymeniť pôvodný hliníkový prívodný kábel do bytu za nový medený, pretože je bezpečnejší a spoľahlivejší.

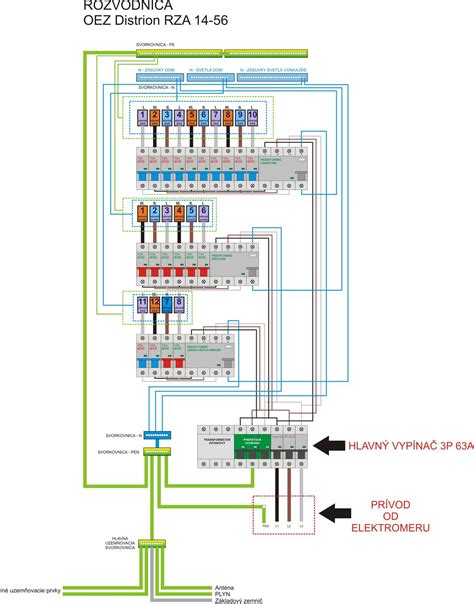

Domový rozvádzač (rozvodná skrinka)

„Srdcom“ elektroinštalácie v byte či v dome je bytová rozvodnica (rozvodná skrinka). Do nej sa umiestňujú prístroje pre jednotlivé elektroinštalačné okruhy (ističe, prúdové chrániče, zvodiče prepätia atď.). Tie sú uchytené na tzv. DIN lištu. Rozvodná skriňa sa obvykle umiestňuje pri vchodové dvere, mala by byť maximálne tak vysoko, aby ste na ňu dosiahli a v prípade potreby rýchlo vypli konkrétny istič.

Pri jej výbere by ste mali myslieť na to, že v budúcnosti do nej možno budete chcieť pridať ďalšie prístroje. Pri novej elektroinštalácii je rozumné počítať s rezervou príkonu, miestom v rozvádzači, chráničkami a prípadne aj pripravenými prívodmi pre FVE a wallbox. V dome alebo v byte je nainštalovaný najčastejšie modulárny rozvádzač vo vyhotovení na stenu alebo pod omietku, ktorý sa na Slovensku predáva napríklad pod obchodným názvom Minipragma. Dobre je namontovať všetky prvky (ističe, rozvádzač, prúdové chrániče) jedného výrobcu, ktoré sú testované pri vzájomnom spolupôsobení a vypínajú sa v takom poradí, aké je potrebné.

Ističe a prúdové chrániče (RCD)

Ističe chránia elektroinštaláciu pred nadprúdom a skratom, slúžia zároveň ako vypínače, ktorými môžete príslušný okruh odpojiť od napätia. Ak použijete jeden istič na všetky zásuvky, v prípade poruchy nebudete môcť používať ani jednu zásuvku, pokým poruchu neodstránite. Na ističoch sa teda neoplatí šetriť a vždy radšej rozdeľte byt, resp. dom na viacero okruhov.

Prúdové chrániče sú kľúčovou súčasťou ochrany pred úrazom elektrickým prúdom. Odporúča sa viac RCD rozdelených podľa skupín okruhov, napríklad pre kuchyňu, kúpeľne, technickú miestnosť, garáž/exteriér a obytné miestnosti. Pre kľúčové okruhy ako práčka, sušička, kuchyňa alebo wallbox je ideálne použitie RCBO (kombinovaný istič s RCD). Normy vyžadujú prúdové chrániče pre zásuvkové obvody v obytných budovách s určitými výnimkami. V praxi sa odporúča mať všetky bežné zásuvkové okruhy chránené RCD alebo RCBO. Okrem ističov je v bytových a domových elektroinštaláciách podľa aktuálne platných STN (jún 2020) povinný aj prúdový chránič. Norma predpisuje jeden chránič s hodnotou rozdielového prúdu 30 mA (chráni zdravie osoby), no môže sa ich použiť aj viac. Je to finančne náročnejšie, ale vzhľadom na bezpečnosť, ktorú poskytujú, sa to určite oplatí.

Ochrana pred prepätím (SPD)

Ochrana pred prepätím (SPD) musí byť riešená v súlade s externou ochranou (bleskozvod) a typom napájania. Tento ochranný prvok sa používa čoraz častejšie, pretože domácnosti sú vybavené mnohými elektronickými prístrojmi citlivými na prepätie. Elektroinštalácii blesky nejako zvlášť ublížiť nemôžu, no môžu poškodiť spotrebiče pripojené na ňu. Všetky prístroje, ktoré máme pripojené v pohotovostnom režime, a je ich naozaj dosť, sa môžu poškodiť prepätím blesku. Preto odborníci odporúčajú použiť jeden zvodič prepätia priamo v rozvádzači, napríklad zvodič PRF1 12,5r. Ten ochráni väčšinu domácich spotrebičov pri blízkom údere blesku s následným prepätím a prúdom do 100 kA.

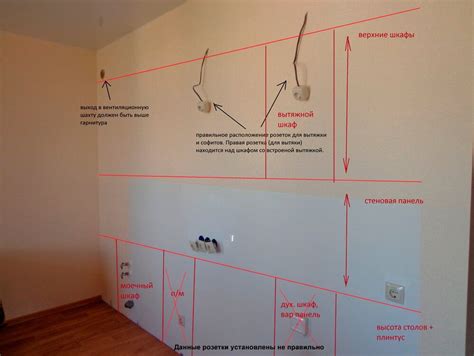

Zásuvky a vypínače: Umiestnenie a typy

Piatym krokom je konkrétne rozmiestnenie zásuviek, vypínačov a ovládania svetiel v miestnostiach s ohľadom na dispozíciu nábytku a funkčnosť priestoru. Je dôležité zvážiť aj dátové a televízne zásuvky. Na každých 4 - 5 m² sa bežne odporúča jedna dvojzásuvka. Jedna zásuvka je dnes väčšinou málo, našťastie existujú štvornásobné či viacnásobné rámiky na zásuvky. Optimálna výška zásuviek je cca 20 cm nad podlahou.

Veľké množstvo zásuviek budete potrebovať najmä v obývačke (TV, ozvučenie, satelitný prijímač a ďalšie príslušenstvo) a v pracovni či v detských izbách (počítače, nabíjačky na smartfóny a iné zariadenia a pod). Osvedčilo sa mať jednu zásuvku vždy pri dverách na tej strane, kde je aj vypínač na svetlo. Bežne sa na jeden zásuvkový obvod zapája 10 zásuviek (myslí sa tým vývod), pričom v obvode môže pretekať maximálny prúd 16 A. Na zásuvkové okruhy sa obvykle používajú káble CYKY, ktoré majú prierez vodiča 3 × 2,5 mm2 a 16 A istič.

Špeciálne spotrebiče a miesta

Každý napevno pripojený spotrebič s výkonom nad 2 000 W musí mať svoj samostatný okruh s vlastným káblom a ističom. Takýmito spotrebičmi sú napr. sporáky, varné dosky, elektrické kotly, bojlery, ohrievače a pod. Pre ich pripojenie by ste mali použiť kábel s lankovými vodičmi, ako napr. CYSY. Predlžovacie káble by mali slúžiť iba na dočasný rozvod elektriny.

Osobitnú pozornosť treba venovať kuchyni a napájaniu spotrebičov v nej. Je vhodné rozdeliť zásuvkové obvody na spotrebiče zabudované v kuchynskej linke a na spotrebiče položené na nej. Zabudované spotrebiče ako umývačka riadu, elektrická rúra, chladnička, mikrovlnná rúra alebo kávovar by mali mať svoju vlastnú zásuvku. Pozornosť musíme venovať aj zariadeniam, ktoré je vhodné mať pripojené samostatne, napríklad kotol, práčka, chladnička, domáca vodáreň alebo alarm. Práčka v kúpeľni musí mať samostatný okruh - podľa predpisov.

Zásuvky s detskými clonkami

Kvôli bezpečnosti malých detí odporúčame použiť prístroje s detskými clonkami. Sú to zásuvky, ktorých svorky sú prekryté krytom. Dieťaťu sa nepodarí vložiť predmet do svorky. V zásuvke sú otvory zakryté clonkami, ktoré sa otvoria iba vtedy, ak vkladáme vidlicu, to znamená, že sa tlačí na obe clonky naraz. Ak dieťa strká niečo iba do jedného otvoru, clonka sa zasekne a nedôjde ku kontaktu vkladaného predmetu so živou svorkou vnútri zásuvky.

Osvetlenie a jeho ovládanie

Na svetelné obvody sa používajú káble CYKY, ktoré majú prierez vodiča 3 × 1,5 mm2 istené 10 A ističom. Rozvodné krabice sa na prepojenie viacerých svietidiel nepoužívajú, namiesto nich sa káble prepájajú priamo v prístrojových krabiciach pod vypínačom, najčastejšie pomocou bezskrutkových svoriek (tzv. Wago svorka). Moderné bodové svietidlá alebo LED svietidlá môžu byť napájané aj 12 V napätím. Ak chcete ušetriť, LED svietidlá a žiarovky sú jasnou voľbou - taká 6 W LED žiarovka svieti rovnako ako klasická 60 W žiarovka, pričom spotrebuje zlomok elektrickej energie.

Projektant predpíše na izbu osvetlenie a vypínač, no užívateľ (majiteľ rodinného domu alebo bytu) si môže povedať, kde to svetlo bude, či bude len jedno alebo viacero svietidiel, kde bude vypínač, či ho chce ovládať iba z jedného miesta alebo z viacerých miest. Svetelné okruhy umožňujú inteligentnú inštaláciu, kde sa vypínače môžu „učiť“, ktoré svietidlo budú zapínať a užívateľovi poskytujú možnosť voľnosti pri zmene rozmiestnenia nábytku. Taktiež umožňujú nastaviť úroveň osvetlenia, a tým vytvoriť náladu, akú práve chceme.

Dátové rozvody a inteligentná elektroinštalácia

Pre stabilné internetové pripojenie (home office, TV, multimédiá, smart home) má zmysel riešiť aj štruktúrovanú kabeláž. Ak chcete inteligentnú elektroinštaláciu či alarm, tiež je lepšie použiť káble namiesto bezdrôtových prvkov. Inteligentné elektroinštalácie prinášajú pohodlie, úsporu a moderný dizajn, umožňujú automatizovať scenáre (napr. osvetlenie podľa prítomnosti). Moderné elektroinštalačné práce zahŕňajú aj prípravu pre inteligentné domáce systémy, dátové rozvody (LAN), senzorické osvetlenie, zásuvky s USB výstupom alebo ovládanie cez mobilnú aplikáciu. Tieto prvky zvyšujú komfort, energetickú úsporu a zhodnocujú nehnuteľnosť.

Odporúčame, tam kde môžete, natiahnite kábel. Počítačovú sieť k pracovnému stolu a k televízorom (kvôli YouTube či Netflixu), TV signál k televízorom a hodiť sa bude aj rozvod audiosignálu k reproduktorom.

Inštalácia káblov a spôsoby uloženia

Po vypracovaní projektu nasleduje realizácia. V rámci hrubej elektroinštalácie sa sekajú drážky, do ktorých sa ukladajú káble v ochranných trubkách alebo lištách. Zásuvky a vypínače sa osádzajú do montážnych krabíc. Pri novej elektroinštalácií je postup ukladania káblov viac-menej jasný - vo väčšine prípadov sa využívajú drážky v murive. Drážkovanie a vysekávanie však so sebou prináša obrovské množstvo prachu a neporiadku.

Káble veďte vždy vodorovne alebo zvislo, nikdy nie šikmo. Ak budete chcieť do steny vŕtať, šikmo umiestnený kábel nebudete vedieť presne lokalizovať. Dajte si pozor aj na použitú kabeláž, nie každý kábel je vhodný na inštaláciu pod omietku, resp. do dutých sadrokartónových priečok. Namiesto bežne používaných guľatých elektroinštalačných káblov CYKY môžete použiť ploché káble označované ako CYKYLo či CYYp. Najelegantnejšie je to pod omietku.

Alternatívne metódy uloženia káblov pri rekonštrukcii:

• Vysekanie drážok medzi panely: Vo zvislom spoji dvoch panelov, resp. v spojení panelovej steny a podlahy väčšinou nájdete dutinu, ktorá je zapracovaná iba vrstvou malty. Je to miesto, kde sú spájané panely mäkším materiálom, ktorý je možné rozbiť vŕtačkou.
• Elektroinštalačné lišty: Klasické biele lišty nie sú príliš estetické, takže sa používajú iba vo výnimočných prípadoch. Niektorí výrobcovia však ponúkajú duté podlahové lišty, do ktorých sa zmestí niekoľko káblov.
• Sadrokartónový podhľad: Ak do miestnosti namontujete sadrokartónový podhľad, môžete káble uchytiť priamo do stropu. Káble budú dokonale ukryté, musíte však počítať so znížením stropu o cca 5 cm. Výhodou je, že do nich viete jednoducho umiestniť svietidlá či ďalšie spotrebiče a získate pekný nový hladký povrch.
• Existujúce chráničky: Vo väčšine starých bytov sú v stenách zabudované staré chráničky.

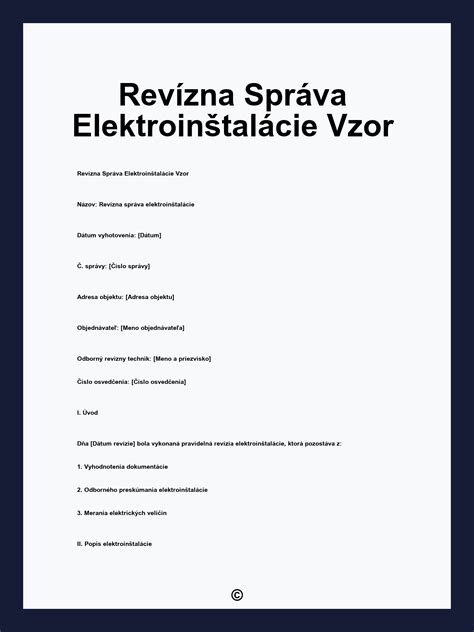

Revízia elektroinštalácie: Nevyhnutnosť pre bezpečnosť

Revízia elektroinštalácie je odborná kontrola, ktorá overuje súlad inštalácie s normami a predpismi. Je povinná pre všetky nové elektroinštalácie a rekonštrukcie. Revízia je odborne povedané prvá odborná prehliadka a odborná skúška elektroinštalácie. Revíziu vykonáva kvalifikovaný revízny technik s osvedčením podľa §24 vyhl. MPSVaR č. 508/2009 Z.z.

Táto vyhláška predpisuje aj intervaly následných pravidelných revízií. Pre murované obytné objekty je to každých 5 rokov, pre obytné objekty zhotovené z materiálov so stupňom horľavosti C, D, E a F1 (napr. drevostavby) každé 2 roky. Bez pravidelnej revízie elektroinštalácie hrozí, že ani nová inštalácia nebude plne bezpečná. Ak je elektrika v byte bez revízie, pri prípadných škodách spôsobených jej poruchou môžete niesť dôsledky. Poisťovňa vám nemusí preplatiť plnenie a môžete zodpovedať za škody na majetku a zdraví.

Zodpovednosť za vykonanú robotu nesie elektrikár. Vyžadujte si od vykonaných prác doklad a nebojte sa prípadné chyby reklamovať. Chýbajúce revízie a bezpečnostné testy: Revízia je povinná a overuje bezpečnosť systému. Bez nej nie je možné byt skolaudovať a môže byť neplatné poistenie.

Časté chyby pri elektroinštalácii a ako sa im vyhnúť

• Nedostatočný počet zásuviek alebo ich nevhodné umiestnenie: Plánujte minimálne 2 - 3 dvojzásuvky v každej miestnosti, samostatné okruhy pre výkonnejšie spotrebiče a zohľadnite budúce potreby.
• Nevhodné rozmiestnenie káblov a nedostatočná kapacita rozvodnej skrine: Káblové trasy by mali byť vedené logicky a chránené. Rozvodná skriňa by mala mať dostatočnú kapacitu (pre 4-izbový byt minimálne 12 - 18 modulov).
• Chýbajúce revízie a bezpečnostné testy: Revízia je povinná a overuje bezpečnosť systému. Bez nej nie je možné byt skolaudovať a môže byť neplatné poistenie.
• Opravy bez profesionála a legislatívne riziká: Elektroinštalačné práce môže vykonávať len osoba s odbornou spôsobilosťou. Svojpomocné práce bez znalostí predstavujú vysoké riziko úrazu, požiaru a právnych dôsledkov.

Náklady a rekonštrukcia

Ak plánujete novú alebo rekonštruovanú elektroinštaláciu, určite vás zaujíma, aká je cena elektroinštalácie rodinného domu alebo bytu. Cena sa odvíja od viacerých faktorov, ako je rozloha bytu, zložitosť rozvodov, požiadavky na funkcie, typ stavby a lokalita. Kompletáž elektroinštalácie pre 4-izbový byt bežne stojí okolo 1 000 EUR, v prípade dizajnových prvkov aj viac. Cenu ovplyvňuje najmä typ objektu (rekonštrukcia vs. novostavba), dostupnosť trás, kvalita materiálu a zložitosť systému. Pre presnú kalkuláciu je vždy najlepšie požiadať o cenovú ponuku elektroinštalácie.

Ak sa rozhodnete prerábať elektrinu bez špecializovanej firmy, budete potrebovať (minimálne) jedného človeka, ktorý je povolaním elektrikár. Zodpovednosť za vykonanú robotu nesie elektrikár. Práve v okruhoch, kde sú káble zaťažované najväčším prúdom, je najvyššie riziko prípadných problémov (staré hliníkové vodiče sa uvoľňujú spod svoriek, kontakty sa zahrievajú a môže vzniknúť požiar).
