Centrálna elektroinštalácia automobilu je komplexná sieť káblov, konektorov, poistiek a riadiacich prvkov, ktorá spája všetky elektrické a elektronické súčasti vozidla. Ide o jeden z najdôležitejších systémov auta, pretože zabezpečuje prenos energie a informácií medzi jednotlivými komponentmi. Centrálna elektroinštalácia je akýmsi „nervovým systémom“ auta. Bez nej by nebolo možné spustiť motor, rozsvietiť svetlá, použiť stierače, zapnúť klimatizáciu či nabiť batériu. Elektroinštalácia spája batériu, alternátor, štartér, svetlá, riadiace jednotky a všetky senzory do jednej funkčnej siete.
Staršie vozidlá, ako napríklad Škoda Felicia XL, majú jednoduchšiu elektroinštaláciu, kde sú jednotlivé komponenty spojené priamo. Nové autá využívajú tzv. CAN-Bus alebo LIN-Bus systémy, kde káble prenášajú viac signálov naraz. Centrálna elektroinštalácia nevyžaduje každodennú starostlivosť, no je dôležité pravidelne kontrolovať poistky, konektory a káblové zväzky. Skontrolujte, či nie sú poškodené, skorodované alebo uvoľnené. Centrálna elektroinštalácia automobilu je neviditeľný, no kľúčový prvok, bez ktorého by auto jednoducho nefungovalo. Spoľahlivá elektroinštalácia zaručí bezpečnú jazdu, plnú funkčnosť všetkých elektronických prvkov a dlhšiu životnosť vozidla.
Typové elektrosady pre ťažné zariadenia
Pre pripojenie prívesu alebo nosiča kolies k vozidlu, ako je Škoda Felicia XL, je nevyhnutná správna elektroprípojka. Typová 13-pinová elektrosada od výrobcu AC / Trail-Tec je dostupná s bezkonkurenčnou cenou a perfektnou spoľahlivosťou. Typové elektropřípojky sa bežne zapojujú do vopred pripravených konektorov na vozidle a po nakódovaní komunikujú s elektronickými systémami vozidla. Zda prípojka komunikuje po dátovej zbernici, zda obsluhuje kontrolu prasknutých žiaroviek, alebo zda je nutné programovanie vozu pre jej správnu funkčnosť, je patrné z parametrov (CAN-Bus, Check Control, Kódovanie...).
Nastavenie: Univerzálna kabeláž Roadmaster so 4 diódami pre ťahané vozidlá na vozidle Chevrolet Colorado, rok výroby 2019
Kľúčové parametre a funkcie elektrosád
CAN-Bus

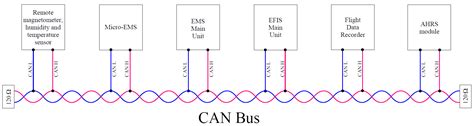

CAN BUS je dátová zbernica vozidla, po ktorej dochádza ku komunikácii medzi perifériami vozidla. Väčšina moderných vozidiel je už touto zbernicou vybavená. Výnimkou bývajú niektoré japonské automobilky. Prítomnosť CAN-Bus zbernice ovplyvňuje spôsob, akým elektroprípojka komunikuje s ostatnými systémami vozidla.
Check Control
CheckControl je systém kontroly funkcie svetiel vozidla, väčšina moderných vozidiel je ním už vybavená. Či je aj Vaše vozidlo týmto systémom vybavené, zistíte napríklad vyskrutkovaním žiarovky blinkrov. Tento systém zabezpečuje, že vodič je upozornený na prípadné poruchy osvetlenia, čo je kľúčové pre bezpečnú prevádzku s prívesom.
Kódovanie / Aktivácia
Niektoré vozidlá musia byť pre správnu funkčnosť po inštalácii elektroprípojky prispôsobené na prevádzku s ťažným zariadením. Kódovanie riadiacich jednotiek je vykonávané pomocou špeciálnej diagnostiky priamo u špecializovaných servisov. Kódovanie je buď bezprostredne nutné k správnej funkcii, alebo voliteľné na sprístupnenie komfortných funkcií (napr. ACC, TSC, odpojenie PDC...). Typové prípojky rovnako vo väčšine prípadov odpojujú originálne parkovacie senzory.
Počet pinov (7/13)
Počet pinov, alebo tiež počet kolíkov, udáva, koľko pinov obsahuje zásuvka elektroprípojky (časť na vozidle). Voľba medzi 7-pinovou a 13-pinovou zásuvkou závisí od typu a vybavenia pripájaného prívesu či nosiča.
- 7-pinové zástrčky (časť na vozíku) sú spravidla na nebrzdených vozíkoch do 750 kg.
- 13-pinové zástrčky potom na brzdených vozíkoch a väčšine nosičov kolies.
13-pinová zásuvka obsahuje, navyše od 7-pinovej, vodič pre spiatočné svetlo, (voliteľne) vodič pre trvalé plus (+30), či (voliteľne) nabíjací vodič pre spínané plus (+15).
| Vlastnosť | 7-pinová zásuvka | 13-pinová zásuvka |
|---|---|---|
| Typ prívesu | Spravidla nebrzdené vozíky do 750 kg | Brzdené vozíky a väčšina nosičov kolies |
| Spiatočné svetlo | Chýba | Obsahuje vodič |
| Trvalé plus (+30) | Chýba | Voliteľne obsahuje vodič pre trvalé napájanie spotrebičov |
| Spínané plus (+15) | Chýba | Voliteľne obsahuje nabíjací vodič pre dobíjanie batérie |
Hmlové svetlo
Ak nie je uvedené inak, je bežnou praxou, že sa pri zapojenom vozíku a rozsvietení zadného hmlového svetla rozsvieti iba hmlovka na ťahanom vozíku.
Trvalé plus (+30)
Jedná sa o vodič, vyskytujúci sa voliteľne v 13-pinových elektroprípojkách. Jeho úlohou je zaistenie trvalého napájania niektorých spotrebičov (napr. osvetlenie) v obytnom prívese. Napájanie nemá vplyv na zopnutie zapaľovania kľúčikom.
Spínané plus (+15)
Jedná sa o vodič, vyskytujúci sa voliteľne v 13-pinových elektroprípojkách. Jeho úlohou je zaistenie dobíjania batérie v obytnom prívese. Napájanie je zopnuté otočením kľúča v zapaľovaní.
LED Kompatibilita

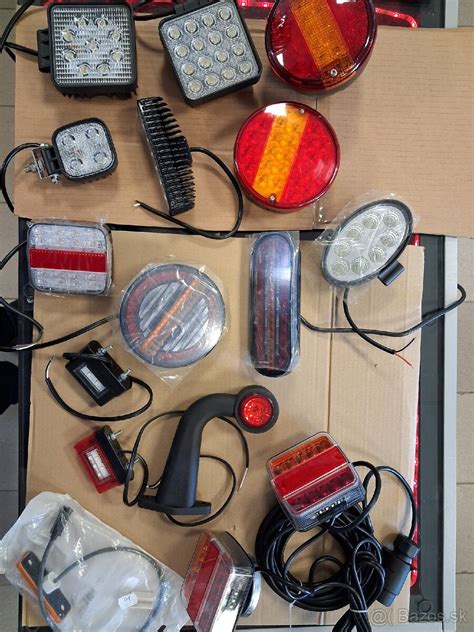

Niektoré elektroprípojky (je uvedené v montážnom návode či popise) nie sú konštruované na využitie prívesných vozidiel či nosičov kolies s LED svetlami. Záťaž prípojného vozíka s klasickými žiarovkami je spravidla vyššia a moduly najmä starších elektroprípojok nie sú schopné s nižšími odbermi LED žiaroviek pracovať.
Príprava vozidla
V popise či poznámke produktu môžete naraziť na informáciu "pre vozidlá s prípravou" alebo opačne "pre vozidlá bez prípravy". Táto informácia udáva, či je elektroprípojka konštruovaná s ohľadom na vybavenie vozidla, ktoré je alebo nie je predpripravené na montáž elektroprípojky. Táto skutočnosť môže ovplyvniť jednoduchosť a čas inštalácie.
Montáž a spoľahlivosť
Typová 13-pinová elektrosada od výrobcu AC / Trail-Tec je charakteristická jednoduchou montážou. Doba montáže sa pohybuje v rozmedzí 60-90 minút. Výrobca, AC z Poľska, je známy pre svoje spoľahlivé produkty. Je však dôležité mať na pamäti, že uvedené informácie sú len orientačné. Pred nákupom vo vybranom obchode odporúčame overiť, že predávaný model má kľúčové vlastnosti podľa vašich požiadaviek. Aj keď sa snažíme o maximálnu presnosť informácií, bohužiaľ nemôžeme zaručiť 100% správnosť.
