Elektroinštalačné rozvodné krabice: Kompletný sprievodca funkciami, typmi a inštaláciou

Elektroinštalačná krabica, často nazývaná jednoducho elektrická krabica, je mechanické zariadenie, ktoré sa používa v elektroinštaláciách na uchovávanie a ochranu elektrických vodičov, spojok a elektrických komponentov. Krabica pre listový rozvod s viečkom a svorkovnicou je neoddeliteľnou súčasťou elektroinštalácie v domácnostiach a priemyselných budovách. Slúži na bezpečné a prehľadné pripojenie vodičov, čím zabezpečuje spoľahlivý prenos elektrickej energie k jednotlivým spotrebičom a zariadeniam. Tento článok sa zameriava na schému zapojenia krabice pre listový rozvod, jej funkcie a praktické rady pre správnu inštaláciu. Elektroinštalačné krabice slúžia, ako názov napovedá, k distribúcii elektrického napájania. Takáto elektrická skriňa nielen distribuuje napájanie do všetkých požadovaných elektrických obvodov, ale slúži aj k úplnej kontrole nad nimi. Elektrické rozvodné krabice sa používajú na ochranu inštalačných káblových spojov a na montáž elektrických zásuviek a konektorov.

Kľúčové funkcie a použitie rozvodných krabíc

Krabica pre listový rozvod plní niekoľko dôležitých funkcií:

• Bezpečné spojenie vodičov: Umožňuje bezpečné a spoľahlivé spojenie elektrických vodičov rôznych priemerov a typov.
• Ochrana pred skratom a úrazom: Zabezpečuje izoláciu vodičov a chráni pred náhodným dotykom, čím minimalizuje riziko úrazu elektrickým prúdom.
• Prehľadnosť a organizácia: Umožňuje prehľadné usporiadanie vodičov, čo uľahčuje údržbu a prípadné opravy elektroinštalácie. Krabica umožňuje usporiadanie vodičov do poriadku, čo uľahčuje ich identifikáciu a údržbu.
• Ochrana pred vonkajšími vplyvmi: Viečko krabice chráni vodiče a svorkovnicu pred prachom, vlhkosťou a mechanickým poškodením. Elektrická krabica chráni elektrické vodiče, spojky a komponenty pred fyzickým poškodením, ako sú nárazy, tlak, vlhkosť a prach.

Krabice pre listový rozvod sa používajú v rôznych aplikáciách, napríklad:

• Pripojenie osvetlenia: Na pripojenie svietidiel, lustrov a iných svetelných zdrojov.
• Pripojenie zásuviek: Na pripojenie zásuviek pre napájanie spotrebičov.
• Rozvod elektrickej energie: Na rozvod elektrickej energie k jednotlivým okruhom v budove.
• Pripojenie elektrických spotrebičov: Na pripojenie elektrických spotrebičov, ako sú bojlery, ohrievače a klimatizácie.

Rozvodné krabice sa používajú v pevných elektroinštaláciách nízkeho napätia. Umiestňujú sa do nich prvky na prepojenie káblov a vodičov či iných ovládacích prístrojov.

Zloženie a schéma zapojenia elektroinštalačnej krabice

Hotová elektroinštalačná krabica, montážna krabička či spojovacia skrinka sa skladá zo štyroch hlavných častí. Tou prvou je samotné telo krabice, najčastejšie vyrobené z plastu, ktoré pripomína veľký uzáver napríklad z bandasky a má v sebe diery na vedenie káblov. Druhou časťou sú skrutky a prípadne aj rozperky, pomocou ktorých je krabička pripevnená k stene. Následne sa v nej nachádzajú privedené káble, ktoré sú zapojené v poslednej, tej najdôležitejšej časti - svorkovnici. Do krabičky sa môže umiestniť aj zabudovaný vypínač na svetlo.

Schéma zapojenia krabice pre listový rozvod

Schéma zapojenia krabice pre listový rozvod závisí od konkrétnej aplikácie a počtu pripájaných vodičov. Medzi kľúčové komponenty patria:

• Prívodné vodiče: Fázový vodič (L), nulový vodič (N) a ochranný vodič (PE).
• Svorkovnica: Slúži na spojenie prívodných a výstupných vodičov. Svorkovnice môžu byť rôzneho typu, napríklad skrutkové, pružinové alebo bezskrutkové.
• Výstupné vodiče: Vodiče, ktoré vedú k spotrebičom alebo zariadeniam.
• Viečko krabice: Zabezpečuje ochranu pred vonkajšími vplyvmi a náhodným dotykom.

Typická schéma zapojenia pre pripojenie osvetlenia:

• Prívodné vodiče: Fázový vodič (L) sa pripojí na svorkovnicu pre fázové vodiče. Nulový vodič (N) sa pripojí na svorkovnicu pre nulové vodiče. Ochranný vodič (PE) sa pripojí na svorkovnicu pre ochranné vodiče.
• Výstupné vodiče: Fázový vodič (L) vedie z fázovej svorkovnice k vypínaču a následne k svietidlu. Nulový vodič (N) vedie z nulovej svorkovnice priamo k svietidlu. Ochranný vodič (PE) vedie z ochrannej svorkovnice priamo k svietidlu (ak má svietidlo ochrannú svorku).

Typická schéma zapojenia pre pripojenie zásuvky:

• Prívodné vodiče: Fázový vodič (L) sa pripojí na svorkovnicu pre fázové vodiče. Nulový vodič (N) sa pripojí na svorkovnicu pre nulové vodiče. Ochranný vodič (PE) sa pripojí na svorkovnicu pre ochranné vodiče.
• Výstupné vodiče: Fázový vodič (L) vedie z fázovej svorkovnice k fázovej svorke zásuvky. Nulový vodič (N) vedie z nulovej svorkovnice k nulovej svorke zásuvky. Ochranný vodič (PE) vedie z ochrannej svorkovnice k ochrannej svorke zásuvky.

Výber správnej krabice a svorkovnice

Pri výbere krabice pre listový rozvod je potrebné zvážiť niekoľko faktorov:

• Veľkosť krabice: Zvoľte dostatočne veľkú krabicu, aby sa do nej zmestili všetky vodiče a svorkovnice a aby bolo možné s nimi pohodlne manipulovať. Najdôležitejším parametrom rozvádzača je veľkosť.
• Typ svorkovnice: Vyberte svorkovnicu, ktorá je vhodná pre pripájané vodiče a ktorá zabezpečuje spoľahlivé a bezpečné spojenie. V sortimente nami ponúkaných krabíc si môžete vybrať len samotné krabice (bez príslušenstva) alebo skompletizované (svorkovnica + vývodka).
• Stupeň krytia (IP): Zvoľte krabicu s vhodným stupňom krytia, ktorý chráni pred vniknutím prachu a vlhkosti. Pre vnútorné použitie postačuje stupeň krytia IP20, pre vonkajšie použitie je potrebný vyšší stupeň krytia, napríklad IP44 alebo IP65. Špecifikuje sa aj podľa počtu modulov.
• Materiál krabice: Krabice sú zvyčajne vyrobené z plastu alebo kovu. Plastové krabice sú ľahšie a lacnejšie, kovové krabice sú odolnejšie voči mechanickému poškodeniu a ohňu. Existujú aj montážne krabice s keramickým telom, no vo väčšine prípadov úplne postačia tie plastové.
• Certifikácia: Uistite sa, že krabica a svorkovnica majú platnú certifikáciu, ktorá potvrdzuje ich bezpečnosť a spoľahlivosť.

Typy montážnych krabíc podľa inštalácie a účelu

Montážne krabice nájdete na pultoch obchodov či v ponuke e-shopov v niekoľkých vyhotoveniach. Krabíc na povrch sú desiatky… vlastne až stovky typov. Najčastejšie majú hranatý tvar, niektoré sú však zaoblené alebo smerom k vrchu zúžené. Krabice sa delia aj podľa veľkosti a typu kabeláže, ktorá je cez ne zapojená. Väčšie krabice s väčšou svorkovnicou sú určené napríklad aj na pripojenie trojfázových spotrebičov. Ponúkame krabice na omietku a pod omietku, ktoré zaisťujú väčšiu bezpečnosť inštalácie a celej budovy. Nájdete tu výrobky určené na montáž do moderných elektrických inštalácií, najmä s využitím automatizačných prvkov. Majú ďalší priestor pre inštaláciu elektronických modulov, napríklad pre ovládanie osvetlenia alebo roliet.

Podomietkové a povrchové krabice

• Podomietkové montážne krabice: Najrozšírenejší typ krabice, pri ktorom je celé telo schované pod omietkou a vo väčšine prípadov nevidno ani náznak prítomnosti krabičky v stene. Takéto krabičky sa robia aj spojené, napríklad päť kusov, keď vytvoria podklad na budúcu zásuvkovú lištu s piatimi otvormi.
• Priznané krabice: Celé telo krabice je primontované na stenu. Najčastejšie sa používajú tam, kde nemožno krabicu zapustiť pod omietku. Ich výhodou je, že sa dajú ľahko otvoriť a možno cez ne dopojiť napríklad novú zásuvku.

Špecifické typy krabíc

• Prístrojové krabice: Majú kruhový tvar. Väčšina má vnútorný priemer 68 mm a vonkajší 71 mm, záleží však na vyhotovení. Ak budete do krabice inštalovať dvojzásuvku, presvedčte sa v popise produktu, že krabica je na to vhodná. Taká krabica môže mať oválny, ale aj kruhový tvar.
• Odbočné krabice: Potrebujete rozdeliť elektroinštalačný okruh na viac častí? Prepojiť navzájom viac káblov? Pripojiť do obvodu a skryť nejaký prístroj, napríklad časový spínač, relé a pod.? Obvykle majú väčší priemer než prístrojové, pokojne aj 103 mm vonkajší. Vďaka tomu budete mať dosť miesta na spojenie viacerých káblov wago svorkami či skrutkovacími venčekmi. Aj niektoré odbočné krabice majú pripravené bočné otvory. Odbočné krabice nájdete v kruhovom aj hranatom vyhotovení. Tie hranaté sú často väčšie - pokojne aj 150 × 150 mm. Máte v nich teda viac priestoru, napríklad aj na väčšie svorkovnice pre spájanie hrubších vodičov alebo na rôzne elektroinštalačné prvky.
• Univerzálne krabice: Existujú aj univerzálne krabice, do ktorých nainštalujete vypínače, zásuvky aj skrutkovacie viečko.
• Viacnásobné krabice: Niektoré elektroinštalačné krabice pod omietku môžete spojiť tesne vedľa seba pomocou plastových drážok na ich bokoch.
• Krabice do dutých stien (sadrokartón): Viacnásobná elektroinštalačná krabica do sadrokartónu. Krabicu vložíte do otvoru a otáčaním skrutiek pritiahnete pliešky zo zadnej strany dutej steny, tie krabicu zafixujú. Do vykrúženého otvoru nacvaknete poistný plastový krúžok. Doňho zase vložíte a zacvaknete krabicu. Krabica drží vďaka plastovým poistkám v krúžku. Výhody sú asi jasné: rýchla inštalácia. Nevýhody: hrúbka steny musí byť 12,5 mm alebo 2 × 12,5 mm.
• Vzduchotesné krabice: Špecialitou niektorých krabíc do sadrokartónu aj do omietky je, že sú vzduchotesné. Káble do nich privediete cez gumené tesniace membrány, z ktorých najprv vytrhnete predlisované prestupy podľa potrebného priemeru kábla. Vzduchotesné krabice zabraňujú prúdeniu vzduchu cez duté steny a cez káblové chráničky.
• Krabice do zateplenia: Prvý typ krabice sa skladá zo základne s otvormi, cez ktoré ju uchytíte priamo do steny. Zo základne vystupuje plastový pilier, ktorý ju prepája s druhým koncom. Pilier zabraňuje vzniku tepelného mosta a zároveň vymedzuje vzdialenosť krabice od steny podľa hrúbky zateplenia. Ďalším typom sú krabice do zateplenia so závitom a drážkami.
• Acidur/Acedur krabice: Acidurky poznajú starší aj mladší, medzi krabicami ide o klasiku. V súčasnosti sa predávajú pod názvom Acedur a elektrikári ich majú radi kvôli ich robustnosti a odolnosti. Spoznáte ich podľa typického dizajnu so skosenými hranami, integrovaných káblových priechodiek na 4 stranách a otvorov na pripevnenie na povrch. Majú krytie až IP67, takže im nerobí problém ostrekovanie vodou (vydržali by aj krátke ponorenie do vody) a v ich vnútri nájdete 4 alebo 5 skrutkovacích svorkovníc.
• Panelové krabice: Panelové krabice sú v podstate iba vaničky, ich vrchnú časť tvorí samotný prístroj. Umožnia vám namontovať na povrch zásuvku, vypínač či iný prístroj určený do steny.
• Krabice s požiarnou odolnosťou: Sú odolné voči vysokým teplotám a udržia elektrický obvod funkčný aj počas požiaru. Požiarna odolnosť sa udáva v minútach - pri väčšine krabíc je to 90 mm.
• UV stabilné krabice: Sú odolné voči UV žiareniu. UV stabilné krabice teda môžete teda umiestniť aj na slnko - plasty nevyblednú a nepopraskajú.

Pre lepšiu prehľadnosť typov krabíc a ich vlastností si pozrite nasledujúcu tabuľku:

Praktické rady pre inštaláciu

Je dôležité, aby elektroinštalačné krabice boli nainštalované správne podľa miestnych predpisov a bezpečnostných noriem. Pri inštalácii krabice pre listový rozvod je potrebné dodržiavať nasledujúce rady:

• Bezpečnosť: Pred začatím práce vypnite prívod elektrickej energie.
• Príprava vodičov: Odizolujte vodiče v správnej dĺžke a očistite ich od nečistôt. Najviac káblov miniete na zásuvkové a svetelné okruhy. Na zásuvky sa používa CYKY-J 3×2,5 v kombinácii so 16 A ističom, na osvetlenie to je CYKY-J 3×1,5 v kombinácii s 10 A ističom. Okrem nich to môžu byť napr. A to aj v prípade, ak daný spotrebič neplánujete v blízkej budúcnosti inštalovať. Na prípojky sa používajú káble CYKY 5×10 A a hrubšie alebo hliníková alternatíva v podobe káblov AYKY.
• Pripojenie vodičov: Pripojte vodiče k svorkovnici podľa schémy zapojenia. Správne pripojenie kabeláže v montážnej krabičke je už skôr úloha pre elektrikára. Krabičky sa používajú aj na rozvod káblov pri stropných LED svietidlách, LED paneloch, bodovkách, ale hlavne zásuvkách. Z jednej krabičky môže byť napájaných viac zásuviek a svietidiel, no je potrebné dodržať, aby istič, do ktorého je krabička (a všetky pripojené spotrebiče) zvedená, zvládol aj situácie, keď zapnete všetky naraz. Krabičky sa preto používajú skôr ako zastávka na ceste k zásuvkám, kde neočakávame veľký odber.

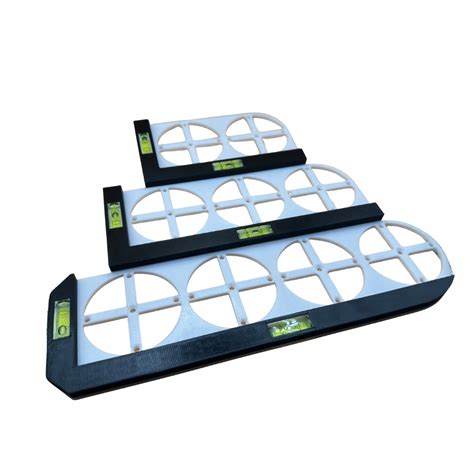

Príprava otvorov a osadenie krabičiek

Drážkovanie žľabov na nové káble a hĺbenie otvorov na montážne krabičky a vypínače v betónových panelových domoch nie je žiadna sranda. Na vyhĺbenie dostatočne veľkého otvoru sa používa špeciálny výkružný vrták s priemerom 10 a viac centimetrov. Dieru je spravidla potrebné vyhĺbiť aspoň do hĺbky 5 centimetrov. Oveľa jednoduchšie sa tieto otvory pripravujú v tehlových, kvádrových alebo drevených domoch. Práve v drevodomoch však treba o umiestnení krabičky uvažovať vopred a nevyhĺbiť dieru do nosného hranola, ale len do (ideálne nehorľavej) izolácie.

Krabičky je vhodné do pripravených otvorov buď priskrutkovať, alebo ich zadnú stenu prilepiť trochou malty, „purpeny“, lepidla alebo silikónu. Krabička by mala v stene pevne držať, aby poskytla stabilnú oporu pripojeným káblom. Krabičky však môžete k stene prirobiť napevno až po tom, čo zapojíte celú kabeláž. Hlavne vo väčšej výške sa káble jednoduchšie pripájajú s krabičkou, ktorá visí na prístupnejšom mieste, nie niekde rovno pod stropom. Bežné inštalačné krabice do tehly, pórobetónu či betónu nainštalujete tak, že do vyvŕtaného otvoru dáte sadru, krabicu vtlačíte dnu a sadra sa pretlačí cez otvory na zadnej strane, čím krabicu zafixuje.

Dôležitosť projektu a elektrikára

Chystáte sa stavať alebo prerábať existujúcu elektroinštaláciu v dome či byte? Žiadnu stavbu ani prerábku by ste nemali začínať bez projektu. Projekty vám vypracuje projektant, no s časťou týkajúcou sa elektroinštalácie by ste mali včas zoznámiť elektrikára, ktorý bude mať dané práce na starosti. Odporúčame s ním prekonzultovať každý detail. Projektom sa totiž nemusíte riadiť do bodky - elektrikár môže navrhnúť lepšie či lacnejšie riešenia. Je lepšie, keď toto všetko bude elektrikár vedieť vopred. Zmeny oproti pôvodnému projektu sa potom zakreslia do projektu skutočného vyhotovenia, ktorý by už mal odrážať realitu.

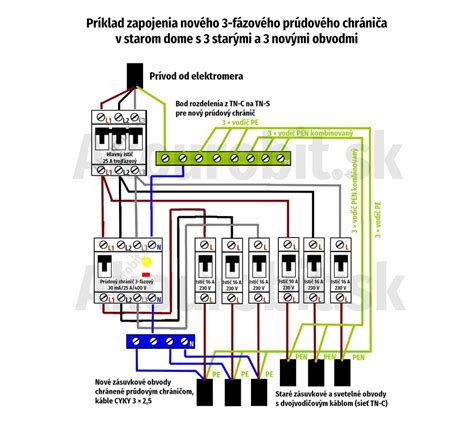

Rozvody a uzemnenie

Od elektromerového rozvádzača na hranici pozemku budete viesť kábel (najčastejšie v zemi) do hlavného rozvádzača domu. Prízemné a menšie poschodové domy mávajú jeden rozvádzač (rozvodnicu). V nich budú len ističe a prvky pre dané poschodie či časť domu. V dome elektrikári ukladajú rozvody najčastejšie do podlahy (do betónového poteru) alebo nad strop. V prípade betónu používajú chráničky, aby sa káble nepoškodili. Tu si dajte pozor, pretože existuje viac typov chráničiek s rôznou hrúbkou materiálu, ktoré vydržia rôzne zaťaženie. V paneláku môžete využiť rohy, kde sa panely spájajú. Poslednou možnosťou sú klasické biele elektroinštalačné lišty (žľaby) na povrch. V tom prípade by ste k týmto stavbám mali vopred pripraviť káblové prívody v chráničkách pod zemou. Nebudete tak musieť neskôr rozkopávať pozemok, prevŕtavať otvory či sekať do stien alebo dlažby. Ešte dodáme, že v niektorých prípadoch budú aj tieto objekty potrebovať uzemnenie či dokonca bleskozvod alebo prepäťovú ochranu. Zo základov elektrikár vyvedie vývody, na ktoré neskôr napojí jednotlivé zvody bleskozvodu. Takisto vyvedie vývod pre pripojenie hlavnej uzemňovacej svorkovnice (HUS).

Slaboprúdové rozvody a fotovoltika

Pri elektroinštaláciách veľa ľudí zabúda na slaboprúdové rozvody. Myslia si, že všetky zariadenia prepoja bezdrôtovo cez WiFi, to je však chyba. S WiFi nikdy nedosiahnete také spoľahlivé pripojenie ako cez kábel. Svoje rozvody bude potrebovať aj alarm (používajú sa 4-žilové slaboprúdové káble, prípadne takisto FTP káble). A nevynechajte ani na rozvody TV či satelitného signálu, videosignignálu. Pozor, slaboprúdové káble nemôžete uložiť priamo pod omietku (nemajú na to vhodnú izoláciu), musíte použiť chráničku. Fotovoltika sa stáva za posledné roky čoraz dostupnejšou, keďže panely a ďalšie komponenty výrazne zlacneli. Vedľa meniča bude malý fotovoltický rozvádzač (rozvodná skrinka), ktorý bude s meničom prepojený. Zo skrinky zároveň povedú do hlavného rozvádzača domu 2 silové káble, minimálne 1 FTP kábel a uzemňovací žltozelený vodič (ten môže ísť aj k uzemňovacej svorke, ak je bližšie ako rozvádzač).

Kolaudácia a revízia

Montáž či rekonštrukcia elektroinštalácie musí končiť revíziou - oficiálne sa jej hovorí prvá odborná prehliadka a odborná skúška. Revíziu budete potrebovať kvôli kolaudácii na stavebnom úrade.

Dôležité technické parametre

Pri výbere a inštalácii krabíc je potrebné zvážiť aj ďalšie technické parametre:

• Stupeň krytia (IP): Špecifikuje ochranu pred vniknutím pevných častíc a vody. Väčšina krabíc na povrch má krytie IP44 a vyššie, takže ich môžete namontovať aj von alebo do vlhkého prostredia.
• Hĺbka krabíc: Štandardom pre krabice pod vypínače a zásuvky je hĺbka 43 mm. Pri odbočovacích krabiciach, kde potrebujete prepojiť viac káblov, povedzme aspoň také 4. Pozor si dajte aj pri krabiciach pod vypínačmi. Napríklad, ak budete do krabice zapájať časovač pre kúpeľňový ventilátor, ale aj pri bežných zapojeniach vypínačov.
• Mechanická odolnosť (IK): Špecifikuje sa skratkou IK a dvojmiestnym číslom (napr. IK10). Pozor si na to dajte hlavne na verejných miestach, kde krabicu môže niekto poškodiť.
• Rozsah prevádzkových teplôt: Bežný je rozsah -25 °C až +60 °C, čo pre bežné podmienky vyhovuje. Pozor si dajte, ak chcete krabice do extrémnych priestorov.
• Maximálny prúd: Pozor si však dajte na maximálny prúd, ten býva pri niektorých iba 16 A.
