Správne zapojenie elektroinštalácie prívesného vozíka je kľúčové pre bezpečnosť na cestnej komunikácii. Zaisťuje správne fungovanie svetiel vozíka, čo je povinné podľa platnej legislatívy. Každému, kto aktívne používa prívesný vozík, sa už určite stalo, že sa mu poškodila elektrická zástrčka. Výmena zástrčky prívesu je jednoduchá oprava, ktorá sa dá stihnúť za pár minút aj pri minimálnej zručnosti.
Základné pravidlá zapojenia
Zapojenie elektrickej zástrčky na prívesnom vozíku je určené normou ČSN 30 4450 (ISO 1724) a musí byť dodržané, aby všetko fungovalo správne a bolo možné pripojiť akýkoľvek prívesný vozík. Zásuvky a zástrčky pre prívesné vozíky majú štandardizované zapojenie.
Pred montážou novej zástrčky treba skontrolovať kábel, či nie je poškodený a taktiež či jeho dĺžka po montáži novej zástrčky bude pre použitie postačujúca. Úplne prvý krok montáže by mal byť ten, že si na kábel natiahnete gumičku alebo tesniacu matku. Ak to neurobíte hneď na začiatku, tak na to s veľkou pravdepodobnosťou zabudnete a budete si musieť celé zapojenie zopakovať.
Príprava vodičov a postup zapojenia

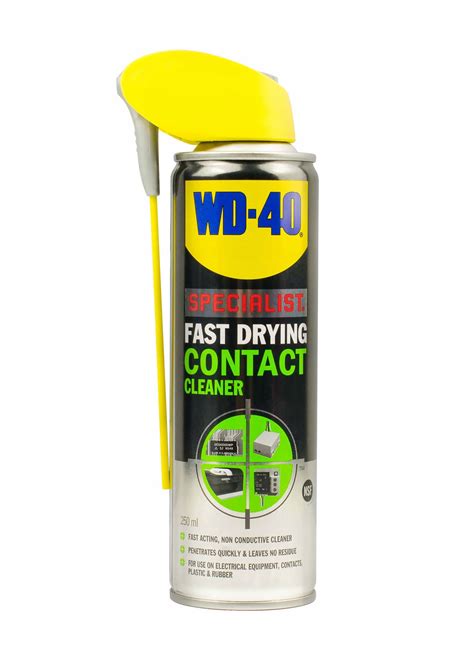

Vodiče musia byť dôkladne očistené, odmastené od všetkých nečistôt a je potrebné zbaviť ich povrchovej oxidácie. Následne odporúčame každý jeden vodič dôkladne pocínovať, prípadne ukončiť daný vodič dutinkou. Po tomto ošetrení je možné pripojiť všetky vodiče k zástrčke podľa priloženej schémy.

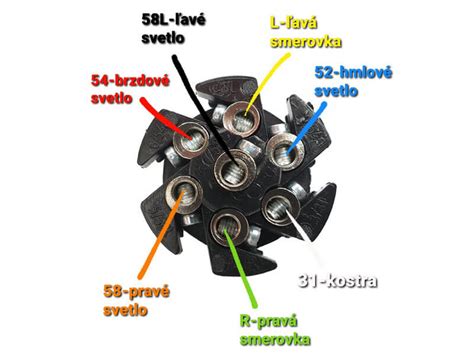

Pri zapájaní si treba všímať symboly pri kontaktoch zástrčky. Zástrčku si treba chytiť výrezom nadol a kontaktom L niekedy označovaným aj písmenom 1 smerom hore. Vodiče sa vedú poddajne pozdĺž rámu vozíka a následne sa spoja s konektormi na svetlách.
Ako vymeniť 7-cestnú zástrčku prívesu
Inštalácia kompletnej kabeláže
Ak potrebujete inovovať elektroinštaláciu svojho prívesného vozíka, môžete využiť pripravenú sadu elektroinštalácie, ktorá je určená pre jednoduchú výmenu alebo montáž. Kabeláž obsahuje všetky súčasti nezbytné pre elektroinštaláciu prívesného vozíka podľa platnej legislatívy.
Postup pri montáži sady:
- Kabeláž obsahuje presne stanovené komponenty pre daný typ vozíka.
- Kabeláž so sedmipólovou zásuvkou pre pripojenie k vozidlu pretiahneme k závesu.
- Stačí namontovať svetlá a kabeláž prepojiť zásuvkami so svetlami.
- Kábel je potrebné prichytiť zospodu prívesného vozíka.
Po zložení puzdra je potrebné zapojenie otestovať, napríklad na automobile so zaručene správne zapojenou zásuvkou. Pozor! Toto zapojenie sa vzťahuje na zástrčku prívesného vozíka a nie pre zásuvku automobilu!
