Dávno sú preč časy, keď bola vírivka iba znakom bohatstva. Široká škála produktov, ako aj lojálna cenová politika popredných výrobcov robí takéto inštalatérske zariadenia cenovo dostupné pre väčšinu kupujúcich. Ak plánujete nákup a inštaláciu jacuzzi v kúpeľni, musíte pochopiť princíp fungovania a dizajn hydromasážnej vane a pochopiť rozmanitosť a funkčné vlastnosti modelov.
Hydroterapia je bežnou metódou relaxácie a liečenia, ktorá sa aktívne praktizuje už od 1. storočia pred Kristom. Jeho liečivé vlastnosti sú uvedené v indických Vedách. Prvá hydromasážna vaňa v našom obvyklom zmysle sa objavila v Berlíne v polovici 30. rokov minulého storočia. Vďaka zručnosti jedného z bratov Jacuzzi bol systém doplnený o čerpadlo, ktoré vypúšťa silný prúd s množstvom vzduchových bublín, a početné trysky, z ktorých vytryskovali prúdy nazývané „tisíc prstov“. Dnes je hydromasáž riešením mnohých problémov. Vírivka má okrem relaxu aj liečivý účinok. Tepelné a reflexné účinky aktivujú metabolizmus, stimulujú prietok krvi a lymfy, inhibujú črevnú motilitu a uvoľňujú svalové kŕče. Hydromasážne vane sú navrhnuté tak, aby vytvorené prúdy vody pôsobili len na tie časti ľudského tela, ktoré nie sú kontraindikované na masáž: oblasť goliera, chrbta, krížov a panvy, lýtok a chodidiel.
Význam správnej elektroinštalácie v kúpeľni
Inštalácia hydromasážnej vane a parného boxu v kúpeľni si vyžaduje mimoriadnu pozornosť k elektrickej inštalácii. Je to životne dôležité pre zachovanie základnej bezpečnosti používania. V návodoch oboch spotrebičov sa vždy uvádza ochrana pospojovaním a prúdový 30mA chránič.
Aby ste sa vyhli zbytočným problémom a komplikáciám, rozhodnite sa pre hydromasážnu vaňu ešte pred začiatkom prestavby či výstavby. Podľa tvaru vane a masážneho zariadenia sa dá vopred určiť miesto, kde a ako má byť realizovaný prívod elektriny a vody, odpad a kde bude servisný a vetrací otvor. K masážnej vani je potrebný elektroprívod 230 V. Musí byť vybavený samostatným ističom a prúdovým chráničom. Na túto skutočnosť musíte myslieť už pri navrhovaní elektroinštalácie. Pozor, niektoré hydromasážne vane (s topením) bývajú zapojené aj na 3 x 400 V.
Riešenie pre staršie elektrické rozvody (TN-C sústava)
Dom je asi 30 ročný, t.j. elektrické vedenie je dvojdrôtové TN-C. Z článkov tohto fóra som usúdil, že ochrana prúdovým chráničom v tomto zapojení elektriny je nemožné - zbytočné. Táto domnienka je však mylná. Použití chrániče není problém, použijte na tato zařízení nový třídrátový ( nebo pětidrátový ) přívod z bytové rozvodnice připojený přes chránič ( nebo chráničojistič ) a ostatní obvody domu zůstanú v původním zapojení TN-C. Ak máte už do kúpeľne prívod urobený z dřívější doby a je měděný, zapojte chránič před tyto přístroje až v koupelně. Hliníkový prívod nie je z bezpečnostného hľadiska vhodný.
Pane Spaldon, neznáme zde sice konkrétní dispozice Vašeho bytu, pouze víme, že koupelna je na jeho konci. Dúfam, že elektrikár nájde v rozvádzači ten potrebný tretí vodič a urobí aspoň povrchovo cez lišty TN-S vedenie aspoň do kúpeľne. A zrejme aj s tým štvrtým vodičom na pospojovanie. To je myslím dobré řešení. A keď tam ten 3. vodič nenajde, tak si ho "vyrobí", žádný strach. Keď to teda bude naozaj elektrikár.
Ako elektrické rozvodné systémy TN TT IT chránia pred nepriamym kontaktom. Uzemňovacie systémy.

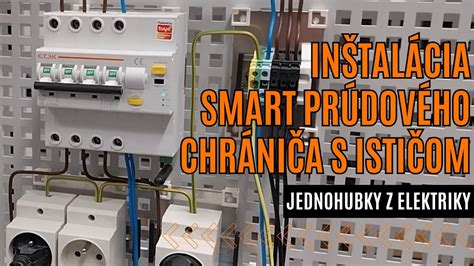

Možnosti inštalácie prúdového chrániča a nových okruhov
Ak rekonštrujete kúpeľňu, vyplatí sa vykonať v nej rekonštrukciu elektroinštalácie celú, pretože cena prác a materiálu nie je práve malá a prípadná porucha vás potom pripraví o ďaleko väčšiu sumu, než teraz vykonaná rekonštrukcia. Môžete zaistiť ochranu chráničom aj bez prekopávania sa do hlavného rozvodu, ale vždy je lepšie to urobiť poriadne.
Možno by stála aj za úvahu inštalácia malej podružnej rozvodnice poblíž kúpeľne (napr. na vonkajšej strane zdi zo smeru prívodného vedení), kde by došlo jednak k rozdeleniu sústavy TN-C na TN-S a k inštalácii potrebných jističov a proudového chrániče. Veľmi pekne vám ďakujem za vaše rady. Riešením bude predsa len zamurovaný kábel do steny, pretože lišta povrchom nebola schválená manželkou. Na samotné napojenie na rozvodňu zavolám elktrikára. Mám predstavu ťahať tri vodiče 2,5mmCu z rozvodnice, kde bude 16A istič a 30mA chránič.
V kúpeľni by som ich cez krabičku rozdelil na tri vývody: parný box, hydrovana a 1 zásuvka. Vždy by bol v prevádzke iba jeden "odber", nikdy by sa nepoužívali súčasne dva, resp. tri. Dúfam, že týmto zapojením by som docielil súčasne ochranu chráničom všetkých troch odberných miest. Toto však nie je optimálne riešenie. Inak ovšem vami navrhované riešenie rozdelením prívodu 3x2,5 Cu z rozvodnice v krabičke v koupelně a závislost soudobosti používání jednotlivých spotřebičů pouze na lidském činiteli není optimální. Chtělo by to 2-3 samostatné okruhy tažené spolu s vodičem pospojování z rozvaděče, alebo sa opravdu zamyslet nad místem pro malou rozvodnici pro 3-5 modulů v blízkosti koupelny. Ja osobne bol volil malú rozvodničku poblíž kúpeľne. Myslím, že zručný elektrikář si s tím jistě poradí!
Kľúčové prvky bezpečnej elektroinštalácie v kúpeľni
Pre správne a bezpečné zapojenie hydromasážnej vane a parného boxu sú nevyhnutné nasledujúce komponenty a postupy:
- Prúdový chránič (RCD): V návodoch oboch spotrebičov sa uvádza ochrana prúdovým 30mA chráničom. Zariadenie by som bez chrániče rozhodne nepoužíval. Použití chrániče není problém, použijte na tato zařízení nový třídrátový ( nebo pětidrátový ) přívod z bytové rozvodnice připojený přes chránič ( nebo chráničojistič ).
- Samostatné okruhy: Chtělo by to 2-3 samostatné okruhy tažené spolu s vodičem pospojování z rozvaděče. Týmto sa zaistí stabilná prevádzka a eliminuje závislosť na ľudskom činiteli pri používaní viacerých spotrebičov.
- Uzemnenie a pospojovanie: Elektrické zariadenia pre liatinové vírivky musia byť uzemnené. Inak sa tragédii nedá vyhnúť. Miestné doplňujúce ochranné pospojování v koupelně by mělo být připojeno k hlavní ochranné přípojnici HOP, pokud tuto nemáte, pak alespoň spojeno s ochrannou sběrnicí v rozvaděči. Doplňujúce ochranné pospojování má být zřízeno vně nebo uvnitř koupelny, avšak nejlépe na vstupu cizích vodivých částí (napr. kovových potrubí vody, odpadů, vytápění, klimatizace, plynu, přístupných stavebních prvků) do místnosti. Je dôležité, aby pri uzemnení kúpeľa boli všetky miesta pripojenia dôkladne vyčistené do lesku a následne izolované. Na tento účel môžete použiť okenný tmel alebo pásku.
- Kvalitné vedenie: Ak rekonštrujete kúpeľňu, vyplatí sa vykonať v nej rekonštrukciu elektroinštalácie celú. Mám predstavu ťahať tri vodiče 2,5mmCu z rozvodnice. Liatinové vírivky sa dodávajú v rôznych veľkostiach. V návodoch k zapojeniu parného boxu i hydromasážní vany bývá většinou popsáno jakým průřezem vedení je připojit a jak mají být jištěny.
| Komponent | Popis | Význam pre bezpečnosť |
|---|---|---|
| Prúdový chránič (RCD) 30mA | Zariadenie, ktoré rýchlo vypne prúd pri poruche izolácie. | Životne dôležitý pre ochranu pred úrazom elektrickým prúdom v mokrom prostredí. |
| Samostatný istič | Istič pre každý spotrebič (napr. vaňa, parný box, zásuvka). | Chráni obvod pred preťažením a skratom, zabraňuje vypínaniu celého domu. |
| Doplňujúce ochranné pospojovanie | Spojenie všetkých vodivých častí v kúpeľni s ochrannou prípojnicou. | Vyrovnáva elektrický potenciál a znižuje riziko nebezpečného dotykového napätia. |
| Troj-/päťdrôtový prívod (TN-S) | Moderné elektrické vedenie s oddeleným ochranným vodičom. | Umožňuje efektívnu funkciu prúdového chrániča a celkovú vyššiu bezpečnosť. |
Dizajn a technické vybavenie hydromasážnych vaní
Hlavnými konštrukčnými prvkami takejto vane je telo a vybavenie v ňom umiestnené. Hlavnou jednotkou hydromasážneho zariadenia je elektrické čerpadlo. Zabezpečuje nepretržitú cirkuláciu vody a zabezpečuje plynulú prevádzku systému. Elektrické čerpadlo smeruje vodu do trysiek umiestnených na dne a stenách misy, odkiaľ je vytláčaná vo forme smerovaných, rýchlych prúdov. Čerpadlo je navrhnuté tak, aby čerpalo vodu z potrubia umiestneného na vonkajšej strane konštrukcie a privádzalo ju pod tlakom do každej trysky. Maximálna hodnota tlaku priamo závisí od výkonu jednotky. Ale čím vyšší je výkon čerpadla, tým vyššie sú náklady na samotný kúpeľ.
Hlavnými prvkami hydromasážneho zariadenia sú tiež: vstrekovače - formovať a usmerňovať úvodné prúdy; spätné ventily - zabrániť spätnému toku vody; kompresor - zodpovedný za prívod vzduchu do systému; termostat - reguluje teplotu vody. Trysky sú kalibrované otvory vybavené okrúhlymi plastovými alebo kovovými doskami s mnohými otvormi. Ide o nezávislé zariadenie, ktoré dodáva vzduch vzduchovým potrubím do každej trysky, ktorá pracuje paralelne s čerpadlom. Vplyvom kompresora sa vzduch mieša s prúdmi vody, ktoré sú vypúšťané von cez miniatúrne otvory vyrezané na dne vane - trysky. V niektorých modeloch sa privádzaný vzduch predhrieva pomocou špeciálneho fénu. Toto riešenie eliminuje nepríjemný efekt prúdenia vody pri izbovej teplote na dobre prehriate telo. Vďaka práci kompresora sa vytvára jemný vzduchový masážny efekt.
Prevádzka systému je ovládaná pomocou pneumatického diaľkového ovládača alebo elektronického dotykového displeja. V inštalácii elektronického ovládania sa ponúka možnosť doplniť systém osvetlením, i farebným - kolorterapiou, dohrevom vody alebo automatickou dezinfekciou. Hydromasážne zariadenia kombinovaného typu využívajúce hydro- a vzduchové masážne trysky zefektívňujú relaxačné a zdraviu prospešné vodné procedúry. V najnovších modeloch môže počet masáží dosiahnuť tri alebo viac desiatok.
Materiály a tvary vaní
Korpus hydromasážnych vaní môže byť vyrobený z akrylátu, liatiny, plastu, prírodného kameňa alebo kovu. Misky vyrobené z polymérových materiálov sú známe svojou nízkou cenou a estetickým vzhľadom. Akryl a plast sú príjemné na dotyk, ale krátkodobé, ale relatívne lacné. Na zvýšenie pevnosti misky sa jej steny a boky nalejú do 2-3 vrstiev a aby bola konštrukcia tuhá, je vystužená kovovou mriežkou alebo sklolaminátom. Akrylátové vane sú veľmi pohodlné na prepravu, pretože hmotnosť nepresahuje 40 kg. Ich inštaláciu a pripojenie systému zvládne jedna osoba. Liatinové misky sú dobré, pretože sú schopné udržať teplo a udržiavať najpohodlnejšiu teplotu počas vodných procedúr. Vane s oceľovými misami sú oveľa lacnejšie ako ich liatinové náprotivky. Ale sú nižšie ako prevádzkové parametre: nezadržujú teplo tak dlho a vytvárajú hluk pri plnení nádoby. Liatinové vírivky sa dodávajú v rôznych veľkostiach.
Vane môžu mať rôzne tvary, vonkajšie aj vnútorné. Obdĺžnikové modely dokonale zapadajú do kúpeľní bytových domov so štandardným usporiadaním. Veľmi krásne a originálne vyzerajú hydromasážne vane s okrúhlymi miskami. Sú však náročné na priestor, a preto nie sú prijateľné v malých priestoroch. Rohové, okrúhle, oválne a hranaté modely sú určené do väčších kúpeľní, keďže zaberajú viac miesta. Najobľúbenejšie sú rohové modely s rozmermi 1,4 m a 1,8 m s hĺbkou misy 0,6 m. Ako alternatívu si môžete zakúpiť hydromasážny box. Je to hybrid medzi vaňou a sprchovým kútom. Krabica môže mať akýkoľvek tvar: obdĺžnikový, okrúhly, lichobežníkový. Materiál na výrobu palety môže byť keramika, kov alebo polymér.
Doplnkové funkcie a ich vplyv
Každá kúpeľňa, v závislosti od zvoleného modelu, môže obsahovať: trvalo inštalované trysky a odnímateľný predný panel. Ako pomocné zariadenia môžu slúžiť aj dávkovače a dezinfekčný systém, osvetlenie a hudba, police na čistiace prostriedky a dokonca aj telefón. Všetky aktívne prvky hydromasážneho zariadenia a prívodných vedení sú skryté za ochrannými clonami a na povrchu misy sú viditeľné iba hydraulické trysky.
Systémy sú často dodatočne vybavené halogénovými žiarovkami a LED podsvietením. Prítomnosť osvetlenia môže v kúpeľni vytvoriť jedinečnú atmosféru, podporuje maximálnu relaxáciu a efektívnu liečbu. Chromoterapia sa v niektorých systémoch realizuje pomocou zabudovaného osvetlenia. Účinok procedúry sa dosahuje vďaka priaznivým účinkom farby s určitou vlnovou dĺžkou na telo: zelená - uvoľňuje vnútorné napätie; Modrá - upokojuje; žltá - zvyšuje náladu; červená - napĺňa energiou. Niektoré modely sú vybavené systémom ozonizácie. Ako viete, ozón je účinnou náhradou chlóru. Naopak, pôsobí baktericídne a protizápalovo, stimuluje hojenie a vytvára analgetický účinok. Vývojári každoročne vylepšujú hydromasážne systémy a pridávajú k nim nové funkcie.
Medzi najnovšími technologickými inováciami si veľkú obľubu získal bezpotrubný hydromasážny systém. Od tradičnej verzie sa radikálne líši tým, že inštalované dýzy sú vybavené jednotlivými motormi s turbínou. Podľa vývojárov je takýto systém hygienickejší, pretože eliminuje stagnáciu vody, a preto nevyžaduje dezinfekciu a uľahčuje údržba vírivky.
Ako elektrické rozvodné systémy TN TT IT chránia pred nepriamym kontaktom. Uzemňovacie systémy.
Pravidelná údržba a mýty o hydromasážnej vani
Hydromasážna vaňa je hlučná. Je pravda, že nie je úplne tichá, lebo prúdenie vody, vzduchu, chod čerpadla a dúchadla vydáva zvuk. Väčšinou to ľuďom neprekáža. Ak áno, môžete si zaobstarať perličku s tichým kompresorom a relaxovať v bublinkách pri obľúbenej hudbe.
Hydromasážna vaňa zapácha. Áno, ak ju používate raz za pol roka. Vo vlhkom prostredí v potrubí a v dýzach sa pri dlhšom odstavení môžu tvoriť plesne, riasy, množiť baktérie, ktoré zapáchajú, a pri následnom použití sa všetko vyplaví. Ak budete používať vaňu pravidelne alebo si zaobstaráte hydromasážnu vaňu, ktorá má zabudované zariadenie na dezinfekciu systému prepláchnutím, takéto niečo sa nestane.
Po skončení kúpeľa je dôležité starostlivo opláchnuť telo sprchou, aby boli odstránené všetky zvyšky soli alebo oleja. Dôkladné opláchnutie pomôže chrániť vašu pokožku a zabráni zanechaniu zvyškov vo vani. Po kúpeli sa vždy dobre osušte a doprajte si chvíľku odpočinku, aby ste si plne užili výhody relaxácie.
