Sprievodca výberom a inštaláciou elektroinštalácie k ťažnému zariadeniu

Pri nákupe ťažného zariadenia je veľmi dôležitý výber aj vhodnej elektroinštalácie. Ale ako správne vybrať vhodnú elektroinštaláciu pre svoje vozidlo? Ako mám vedieť ktorú si mám objednať? Prvoradé je poznať základný rozdiel medzi elektroinštaláciami.

Moderné automobily sú stále častejšie vybavované zložitými elektronickými systémami, preto je potrebné venovať výberu vhodnej elektroinštalácii náležitú pozornosť. Elektroinštalácia slúži k prepojeniu elektrických svetelných okruhov vozidla a prívesu.

Pri výbere vhodnej elektroinštalácie sa Vám pokúšame čo najviac pomôcť. Pri každom ťažnom zariadení vo veľkom detaile nájdete aj nami odporúčaný typ elektroinštalácie. Tieto elektroinštalácie sa vám zobrazia ešte aj v košíku keď pridáte ťažné zariadenie, tu si môžete vybrať tiež ktorú uznáte za vhodnú. V tomto prípade je najlepšie poradiť sa.

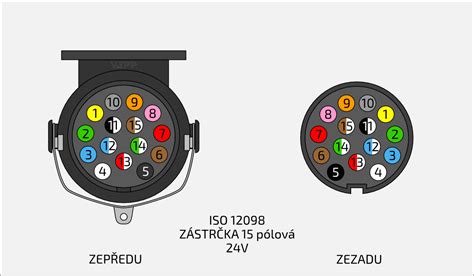

Typy zásuviek: 7-pólová a 13-pólová

Pri elektroinštalácii k ťažnému zariadeniu je potrebné sledovať najmä kompatibilitu s elektronickým systémom automobilu a typ zásuvky. Pri kúpe elektroinštalácie sa môžete stretnúť s dvoma zásuvkami - 7 pólovou a 13 pólovou.

7-pólová zásuvka

Ako už môžete tušiť, 7 pólová zásuvka je o niečo jednoduchšia, preto aj jej funkčnosť je obmedzená. Na našom území sa stále používa celkom často, avšak vo vyspelejších krajinách Európy sa od nej už začína upúšťať. 7 pólová zásuvka je vhodná prakticky len vtedy, pokiaľ plánujete za vozidlom ťahať jednoduchý nebrzdený vozík. Totižto, podporuje len napájanie základných svetiel prívesu, nevyhnutných pre možnosť prevádzky na cestných komunikáciách - obrysových, brzdových, smeroviek a hmlovky. Nevýhodou je skutočnosť, že 7 pólová zásuvka sa nedá pomocou redukcie zmeniť na 13 pólovú. Pokiaľ by ste teda v budúcnosti chceli za vozidlo zapojiť väčší brzdený príves, mohla by vám spôsobiť problémy.

13-pólová zásuvka

13 pólová zásuvka podporuje viac funkcií a veľkou výhodou je skutočnosť, že prostredníctvom redukcie sa dá pretransformovať na 7 pólovú. Je tak skutočne univerzálnym riešením. Pri montáži ťažného zariadenia preto viac odporúčame využiť práve 13 pólovú zásuvku. 13 pólová zásuvka prináša okrem napájania základných svetiel aj iné možnosti. Napríklad, dajú sa z nej napájať taktiež pozičné či cúvacie svetlá. Naviac, dokáže prenášať ďalšie elektronické signály do prívesu, vďaka čomu s ním vie riadiaca jednotka automobilu jednoduchšie komunikovať. V neposlednom rade, cez 13 pólovú zásuvku sa dá aj dobíjať batéria prívesu, čo oceníte napríklad pri ťahaní karavanu.

Verdikt: 13 pólovú zásuvku odporúčame vtedy, ak chcete za autom ťahať aj väčšie brzdené prívesy, napríklad karavany. Taktiež je vhodná v prípade, že na guľu budete inštalovať nosiče. 7 pólová zásuvka je dobrým riešením, pokiaľ plánujete ťahať len jednoduchšie nebrzdené vozíky.

Kompatibilita s elektronikou auta: Rozdiely v elektroinštaláciách

Elektronické systémy dnes patria ku každému modernému vozidlu. Pri elektroinštalácii k ťažnému zariadeniu je potrebné sledovať najmä kompatibilitu s elektronickým systémom automobilu. Na prepojenie jednotlivých senzorov a riadiacich jednotiek sa v prípade moderných automobilov obvykle využíva elektronický systém CANBUS. Stretnúť sa však môžete aj s inými alternatívami ako Multiplex či PWM. Na to, aby mohli byť cez zásuvku ťažného zariadenia prenášané elektronické signály do prívesu, musí byť kompatibilná s elektroinštaláciou vozidla.

Z tohto dôvodu používajú výrobcovia vozidiel rôzne elektronické systémy ako sú (CANBUS, Multiplex, PWM, AS-tenké káble), alebo obvody ktoré kontrolujú spotrebu ako je napríklad CheckControl.

Typy elektroinštalácií podľa elektroniky vozidla

Keď si budete objednávať ťažné zariadenie z nášho e-shopu, zobrazia sa vám viaceré možnosti elektroinštalácie. Vyberať štandardne môžete medzi 7 a 13 pólovou zásuvkou a následne medzi jednoduchou alebo CANBUS elektroinštaláciou.

Jednoduchá (univerzálna) elektroinštalácia

Zapojenie takejto elektroinštalácie nevyžaduje použitie prídavného modulu. Vozidlo v tomto prípade nie je vybavené žiadnym z nadštandardných funkcií. Používa sa väčšinou pred rokom 2002. Jednoduchá elektroinštalácia je konštruovaná tak, aby sa dala ľahko pripojiť k elektroinštalácii starších vozidiel, ktoré nevyužívajú zbernicu CANBUS. V takejto situácii možno spoľahlivo použiť univerzálnu elektroinštaláciu. Naše univerzálne elektroinštalácie dodávame v kvalitných 7pin a 13pin sadách pre ľahkú montáž. Elektroinštalácie môžu byť buď v základnom prevedení bez modulu, alebo pre vozidlá vybavené funkciou Check Control či dátovou zbernicou CAN BUS. Univerzálne elektroinštalácie nekomunikujú so systémom vozidla, ale tento systém obchádzajú (sú pre neho neviditeľné). Preto nie je možné využiť nadštandardné funkcie ako je napr. TSA (stabilizácia prívesu).

Typová (CANBUS/špeciálna) elektroinštalácia

CANBUS elektroinštalácia je špeciálne prispôsobená moderným vozidlám využívajúcim CANBUS zbernicu. Typovú elektroinštaláciu odporúčame na nové vozidlá. V tomto prípade odporúčame typovú elektroinštaláciu, ktorá je vždy prispôsobená konkrétnemu typu vozidla. Použijete ak typovú elektroinštaláciu, nepotrebujete vyhľadávať originálne zapojenie rôznych funkcií. Jednoducho podľa návodu zapojíte konektory, prípadne vedenie CAN BUS a ste hotoví. Tenké káblové vedenie a systém CAN BUS zostávajú bez narušenia a riadiaca jednotka komunikuje so systémom vozidla. Osvetlenie vozidla aj vleku je kompletne funkčné av normálnej intenzite, zároveň môžu byť využívané funkcie ako je napr. TSA (stabilizácia prívesu) alebo PDC (odpojenie parkovacích senzorov).

Charakteristika moderných elektronických systémov

• CANBUS (Controller Area Network BUS) / Multiplex: Datová zbernica automobilu (CPU) spravuje tok digitálnych informácií medzi rôznymi prvkami elektronického obvodu ako sú bezpečnostné prvky, osvetlenie vozidla, riadenie motora. Cez vodiče automobilu sú signály posielané cez rôzne komunikačné uzly v digitálnej podobe. Pre rozsvietenie žiaroviek v koncových svetlách používa napäťová zmena. V združených koncových svetlách je signál privádzaný pulzom cez jeden vodič, čiže jedno svetlo (žiarovka) má dve funkcie.
• CheckControl (CC): Túto funkciu dokáže jednoducho detekovať aj bežný spotrebiteľ. Postup: Vybrať žiarovku napr. z brzdového svetla, naštartovať automobil, stlačiť brzdový pedál. V prípade, že sa Vám zobrazí signalizácia, Vaše vozidlo je vybavené funkciou CC. Táto funkcia patrí medzi vôbec prvé nadštandardné funkcie. Pozor !!! u niektorých nových modelov automobilov môže byť elektronický obvod CAN ale aj CC.
• LFS (Light Failure System): Signalizácia poruchy svetiel akustickým alebo najbežnejšie kontrolkou v palubovej doske automobilu.
• Tenké vodiče: Štandardné káble: 0,8mm až 1,2 mm. Nové káble 0,3 mm až max. Použitím tenších vodičov v automobilovom priemysle sa výrobcovia snažia o zníženie hmotnosti automobilov. Tieto tenké vodiče ovplyvňujú aj použitie elektroinštalácií pre pripojenie prívesného vozidla. Pri tomto prípade použitie obyčajnej elektroinštalácie typu (Štandard) nevykazuje poruchu, ale môže spôsobiť výrazné prehriatie vodičov a spôsobiť požiar.

Špeciálne situácie a moduly

• LED svetlá: Z dôvodu, že LED svetlá majú veľmi nízky odber napätia, niektoré elektroinštalácie (aj typové) si nevedia rady s takýmto obvodom. Prehrievajú sa a časom môžu poškodiť aj elektronický obvod automobilu.
• Vozidlá z USA: Bežne dostupné elektroinštalácie v EU nie sú vhodné pre zapojenie na dovezené automobily z USA!
• Funkcia náhrady svetiel: V prípade, že sa na prívesnom vozíku vypáli napríklad smerové svetlo, elektroinštalácia zabezpečí, že funkciu smerových svetiel na seba prevezmú obrysové svetlá !!!

Aktivácia a kódovanie riadiacich jednotiek

Typové elektroinštalácie moderných vozidiel vyžadujú aktiváciu (kódovanie) riadiacich jednotiek automobilu na špeciálnom diagnostickom zariadení. Po aktivácii sú funkčné napr. automatické odpájanie parkovacích senzorov, nastavenie výškovej regulácie vozidlá pre jazdu s prívesom, aktivácia stabilizácia prívesu TCA a pod. V niektorých prípadoch je nutná aktivácia už aj pre zaistenie základných funkcií osvetlenia prívesu. Niektorí výrobcovia automobilov sa aktívne bránia dodatočnej montáži "neoriginálneho" ťažného zariadenia a nechávajú si vyvíjať a vyrábať špeciálne elektroprípojky, ktoré nemožno aktivovať bez zadania (v balení priloženého) unikátneho kódu funkčného iba s diagnostikou konkrétneho výrobcu. Prvé automobily, ktorých sa toto opatrenie týka sú VW Passat B8, VW Touran a Tiguan od r.v. 2015, nové Audi A4 a Audi Q7.

Prehľad špecifických elektroinštalácií

Pokiaľ si nie ste istí, ktorá elektroinštalácia bude vhodná pre vaše konkrétne vozidlo, neváhajte nás kontaktovať. Naši experti vám pomôžu s výberom. Nižšie uvádzame príklady špeciálnych elektroinštalácií dostupných na trhu:

• E081: Špeciálna elektroinštalácia pozostávajúca zo 7 pólovej zásuvky, vodičov a je vybavená modulom CC-CAN (riadiacou jednotkou), ktorá obsluhuje špeciálne systémy vo vozidlách napr. CHECK CONTROL, CAN BUS, MULTIPLEX.
• E082: Špeciálna elektroinštalácia pozostávajúca zo 7 pólovej zásuvky, vodičov a je vybavená modulom CC-CAN (riadiacou jednotkou), ktorá obsluhuje špeciálne systémy vo vozidlách napr. CHECK CONTROL, CAN BUS, MULTIPLEX. Tiež je vybavená zvukovou signalizáciou nepoškodených žiaroviek na vozíku.
• E079: Základná elektroinštalácia pozostávajúca z 13 pólovej zásuvky, vodičov dĺžky 180cm a spojovacieho materiálu.
• E083: Špeciálna elektroinštalácia pozostávajúca z 13 pólovej zásuvky, vodičov a je vybavená modulom CC-CAN (riadiacou jednotkou), ktorá obsluhuje špeciálne systémy vo vozidlách napr. CHECK CONTROL, CAN BUS, MULTIPLEX. V zásuvke je zapojených osem pólov (7 + cúvacie svetlo). Tiež je vybavená zvukovou signalizáciou nepoškodených žiaroviek na vozíku.
• E086: Špeciálna elektroinštalácia pozostávajúca z 13 pólovej zásuvky, vodičov a je vybavená modulom CC-CAN (riadiacou jednotkou), ktorá obsluhuje špeciálne systémy vo vozidlách napr. CHECK CONTROL, CAN BUS, MULTIPLEX. Tiež je vybavená zvukovou signalizáciou poškodených žiaroviek na prívese, signalizáciou odpojenia zástrčky a analógovým (nesystémovým) odpojením PDC senzorov.
• E100: Špeciálna digitálna elektroinštalácia pozostávajúca z 13 pólovej zásuvky, vodičov a je vybavená modulom DIGITAL CAN BUS connect (riadiacou jednotkou), ktorá obsluhuje špeciálne systémy vo vozidlách napr. CHECK CONTROL, CAN BUS, MULTIPLEX. Táto elektroinštalácia je určená pre vybrané vozidlá, kde z funkčných dôvodov nie je možné použitie špeciálnej elektroinštalácie s CC-CAN modulom. Elektroinštalácia sa pripája priamo na CAN-BUS vozidla. V zásuvke je zapojených osem pólov (7 + cúvacie svetlo).
• E085: Špeciálna elektroinštalácia pozostávajúca z 13 pólovej zásuvky, vodičov a je vybavená modulom CC-CAN (riadiacou jednotkou), ktorá obsluhuje špeciálne systémy vo vozidlách napr. CHECK CONTROL, CAN BUS, MULTIPLEX. V zásuvke je zapojené cúvacie (spiatočkové) svetlo a taktiež všetky napájania pre ovládanie aj dobíjanie karavanu.
• E088: Špeciálna elektroinštalácia pozostávajúca z 13 pólovej zásuvky, vodičov a je vybavená modulom CC-CAN (riadiacou jednotkou), ktorá obsluhuje špeciálne systémy vo vozidlách napr. CHECK CONTROL, CAN BUS, MULTIPLEX. Tiež je vybavená zvukovou signalizáciou poškodených žiaroviek na prívese, signalizáciou odpojenia zástrčky a analógovým (nesystémovým) odpojením PDC senzorov.

Dôležitosť kvality a homologácie

Na trhu zoženiete veľa lacných elektroinštalácií k ťažným zariadeniam, ktoré sú dostupné doslova za pár eur. Avšak, ani v tomto prípade sa neoplatí šetriť na úkor kvality. Nízka cena je obvykle synonymom lacnejších materiálov, ktoré rýchlejšie zlyhajú. Elektroinštalácia tak neraz vypadáva a dokáže spôsobiť problémy pre príves i ťažné vozidlo.

Nami dodávané elektroinštalácie sú homologované podľa Európskej smernice a ich výrobcovia vlastnia certifikáty najvyššej kvality pre dodávateľov prvovýroby v automobilovom priemysle. V prípade odbornej montáže v súlade s montážnym návodom a pokyny v prevádzkovom návode k vozidlu, preto nemôže dôjsť k akémukoľvek obmedzeniu zákonnej záruky vozidla.
