Moderné vozidlá, vrátane modelu Ford Kuga z roku 2012, sú čoraz elektronicky komplexnejšie. Pre správnu a spoľahlivú funkčnosť ťažného zariadenia je nevyhnutná vhodná elektroinštalácia, ktorá komunikuje s elektronickými systémami vozidla. Typové elektroprípojky sa bežne zapojujú do preddefinovaných konektorov na vozidle a po nakódovaní zabezpečujú plnú integráciu.
Typová Elektroinštalácia pre Ford Kuga (model 2012)
Pre vozidlá Ford Kuga, modelový rok 2012, je k dispozícii špecifická typová 7-pinová elektroinštalácia, ktorá je navrhnutá pre vozidlá bez systému Check Control. Táto sada, ktorej výrobcom je ECS Electronics z Holandska, obsahuje kompletnú kabeláž s originálnymi konektormi, 7-pinovú zásuvku s podložkou a potrebný spojovací materiál. Doba montáže sa pri tejto konkrétnej prípojke pohybuje v rozmedzí 50-60 minút.
Medzi kľúčové funkcie tejto prípojky patrí automatické odpojenie hmlového svetla na vozidle pri pripojenom prívese a príprava pre odpojenie parkovacích senzorov. Zároveň zabezpečuje spoľahlivú kontrolu funkcie smeroviek na prívesu (C2).
Táto 7-pinová prípojka je určená predovšetkým pre bežné motorové vozidlá s nebrzdeným nákladom kategórie O1 do hmotnosti 750 kg a so štandardným svetelným okruhom. Aktuálne patrí k najpoužívanejším prípojkám na ťažných zariadeniach.
Ako Fungujú Typové Elektroprípojky
Typové elektropřípojky sa pripájajú do predpripravených konektorov na vozidle. Po ich inštalácii a prípadnom nakódovaní komunikujú s elektronickými systémami vozidla. To zaručuje ich bezproblémovú funkčnosť a zabraňuje chybovým hláseniam.
Či prípojka komunikuje po dátovej zbernici (CAN-Bus), či obsluhuje kontrolu prasknutých žiaroviek (Check Control), alebo či je nutné programovanie vozidla pre jej správnu funkčnosť (Kódovanie), je zrejmé z jej technických parametrov.
Typové prípojky tiež vo väčšine prípadov odpojujú originálne parkovacie senzory (PDC), čo eliminuje falošné poplachy pri cúvaní s pripojeným prívesom.
Dôležité Parametre a Funkcie Elektroinštalácie
- CAN BUS: Jedná sa o dátovú zbernicu vozidla, po ktorej dochádza ku komunikácii medzi perifériami vozidla. Väčšina moderných vozidiel je už touto zbernicou vybavená. Výnimkou bývajú niektoré japonské automobilky.
- CheckControl: Ide o systém kontroly funkcie svetiel vozidla, ktorým je väčšina moderných vozidiel už vybavená. Či je aj vaše vozidlo týmto systémom vybavené, zistíte napríklad vyskrutkovaním žiarovky smeroviek.
- Kódovanie / Aktivácia: Niektoré vozidlá musia byť pre správnu funkčnosť po inštalácii elektroprípojky prispôsobené na prevádzku s ťažným zariadením. Kódovanie riadiacich jednotiek je vykonávané pomocou špeciálnej diagnostiky v autorizovaných servisoch. Kódovanie je buď bezprostredne nutné k správnej funkcii, alebo voliteľné na sprístupnenie komfortných funkcií (napríklad adaptívny tempomat ACC, kontrola stability prívesu TSC, odpojenie parkovacích senzorov PDC).
- Hmlové svetlo: Ak nie je uvedené inak, je bežnou praxou, že sa pri zapojenom vozíku a rozsvietení zadného hmlového svetla rozsvieti iba hmlovka na ťahanom vozíku.
- Príprava: V popise produktu môžete naraziť na informáciu "pre vozidlá s prípravou" alebo opačne "pre vozidlá bez prípravy". Táto informácia udáva, či je elektroprípojka konštruovaná s ohľadom na vybavenie vozidla, ktoré je alebo nie je predpripravené na montáž elektroprípojky.

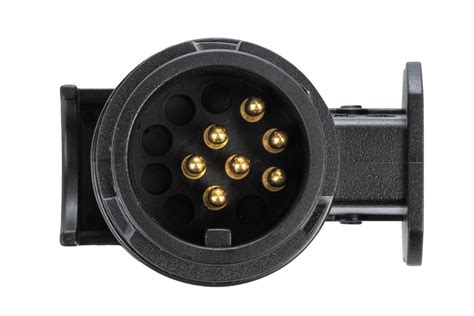

Rozdiel medzi 7-pinovou a 13-pinovou Prípojkou
Počet pinov (kolíkov) udáva, koľko pinov obsahuje zásuvka elektroprípojky (časť na vozidle).
- 7-pinové zástrčky (časť na vozíku) sú spravidla na nebrzdených vozíkoch do 750 kg.
- 13-pinové zástrčky sú potom na brzdených vozíkoch a väčšine nosičov kolies.
13-pinová zásuvka obsahuje, navyše od 7-pinovej, vodič pre spiatočné svetlo, voliteľne vodič pre trvalé plus (+30), či voliteľne nabíjací vodič pre spínané plus (+15). Prípojka pre motorové vozidlá s brzdeným nákladným prívesom, ktorý spadá hmotnosťou nad 750 kg, je typicky 13-pinová.
| Funkcia/Použitie | 7-pinová prípojka | 13-pinová prípojka |
|---|---|---|
| Určenie | Nebrzdené prívesy do 750 kg, štandardné svetlá | Brzdené prívesy nad 750 kg, nosiče kolies, obytné prívesy |
| Základné svetlá | Áno (smerovky, brzda, obrysové) | Áno (smerovky, brzda, obrysové) |
| Cúvacie svetlo | Nie | Áno |
| Trvalé plus (+30) | Nie | Voliteľné (pre osvetlenie v obytnom prívese) |
| Spínané plus (+15) | Nie | Voliteľné (pre dobíjanie batérie v obytnom prívese) |
| Odpojenie hmlového svetla | Áno | Áno |
| Odpojenie parkovacích senzorov | Príprava | Príprava |
Funkcie prídavných vodičov v 13-pinových prípojkách:
- Trvalé plus (+30): Jedná sa o vodič, vyskytujúci sa voliteľne v 13-pinových elektroprípojkách. Jeho úlohou je zaistenie trvalého napájania niektorých spotrebičov (napríklad osvetlenie) v obytnom prívese. Napájanie nemá vplyv na zopnutie zapaľovania kľúčikom.
- Spínané plus (+15): Jedná sa o vodič, vyskytujúci sa voliteľne v 13-pinových elektroprípojkách. Jeho úlohou je zaistenie dobíjania batérie v obytnom prívese. Napájanie je zopnuté otočením kľúča v zapaľovaní.
Špecifické Úvahy a Kompatibilita

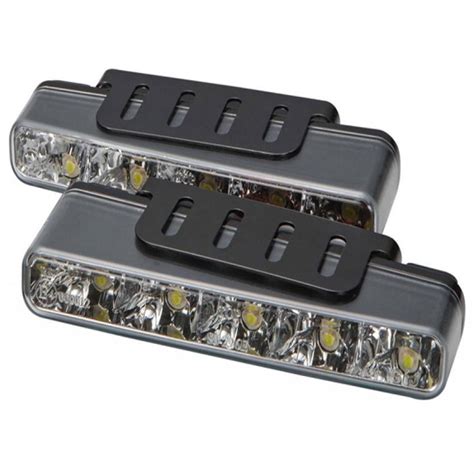

- LED svetlá: Niektoré elektroprípojky (čo je uvedené v montážnom návode či popise) nie sú konštruované na využitie prívesných vozidiel či nosičov kolies s LED svetlami. Záťaž prípojného vozíka s klasickými žiarovkami je spravidla vyššia a moduly najmä starších elektroprípojok nie sú schopné s nižšími odbermi LED žiaroviek pracovať.
- Univerzálne elektroprípojky: Univerzálna elektroprípojka sa používa len v prípade, že na vaše vozidlo nemožno použiť typovú prípojku. Keďže mnohé vozidlá nie sú schopné zvládnuť elektronickú záťaž, je k univerzálnej elektroinštalácii dodávaný modul. Jedná sa o lacnú variantu univerzálnej elektroinštalácie a používa sa predovšetkým u starších typov vozidiel vyrobených pred rokom 2007.
