Komplexný sprievodca elektroinštaláciou domu: Termíny, normy a realizácia

Pri výstavbe nového domu alebo byte je elektroinštalácia jedným z kľúčových prvkov, ktorý ovplyvňuje nielen komfort, ale predovšetkým bezpečnosť bývania. Správna elektroinštalácia v bytoch je dôležitá ako z legislatívneho hľadiska, tak z hľadiska bezpečnosti. Staré rozvody, ktoré boli v minulosti inštalované, mnohokrát nevyhovujú súčasným predpisom a požiadavkám. Kompletnou výmenou elektroinštalácie predchádzate ako poškodeniu spotrebičov, tak prípadnému požiaru.

Elektroinštalačné práce predstavujú súhrn činností, ktoré zabezpečujú bezpečné a funkčné rozvody elektriny v byte či dome. Patrí sem ťahanie káblov, montáž vypínačov a zásuviek, osadenie rozvodných skríň, ale aj kompletáž elektroinštalácie na záver projektu. Pri rekonštrukcii či výstavbe nového bývania zohráva elektroinštalácia kľúčovú úlohu - ovplyvňuje komfort, bezpečnosť a budúce možnosti modernizácie. Staré elektroinštalácie nepočítali s dnešnou záťažou - viac spotrebičov, výkonné zariadenia, smart domácnosti. Moderná elektroinštalácia v byte je navrhnutá tak, aby zvládla aktuálne aj budúce potreby bývania.

Základné pojmy a terminológia v elektrotechnike

Pre pochopenie problematiky elektroinštalácie je nevyhnutné ovládať základnú terminológiu. Elektrotechnika prekonala v súčasnosti búrlivý rozvoj, čo viedlo k potrebe správneho a presného pomenovania nových poznatkov a zariadení. Na podporu medzinárodnej komunikácie je dôležitá jednotná terminológia.

Elektrické veličiny a jednotky

• Napätie (V): Veličina elektrické napätie vyjadruje rozdiel medzi el. potenciálmi dvoch bodov. Má značku U a základnou jednotkou je Volt (V).
• Prúd (A): Pod pojmom elektrický prúd rozumieme množstvo el. náboja, ktorý prejde vodičom za určitý čas. Značkou el. prúdu je I a základnou jednotkou je ampér (A).
• Odpor (Ohm): Ide o veličinu, ktorá vyjadruje schopnosť materiálu odolávať prechodu elektrického prúdu. Má značku R a môžete ho vypočítať tak, že vydelíte el. napätie prechádzajúcim el. prúdom (R=U/I).
• Impedancia: Ide o odpor, ktorý je kladený striedavému prúdu. Striedavému prúdu totiž kladie okrem tzv. činného odporu prekážku aj tzv. impedancia.
• Výkon (W): Vyjadruje množstvo energie, ktoré spotrebič vyprodukuje za určitý čas. Elektrický výkon sa označuje písmenom P a udáva sa vo Wattoch (W).
• Príkon: Na rozdiel od výkonu vyjadruje množstvo energie, ktorú spotrebič spotrebuje.
• Kilowatthodina (kWh): Jednotka, ktorá sa používa na meranie spotreby el. energie. V podstate udáva, koľko kW energie spotrebuje spotrebič za jednu hodinu. Pri prepočítaní na čas zapnutia spotrebiča počas roka môžete získať jeho ročnú spotrebu.
• Hertz (Hz): Základná jednotka frekvencie.

Typy elektrického prúdu a napätia

• Jednosmerný prúd (DC): Smer jeho prúdenia vo vodiči sa v čase nemení a je stále rovnaký. Jeho zdrojom môže byť napr. batéria, dynamo alebo aj striedavý zdroj po usmernení.
• Striedavé napätie:
  • 230V: Ide o hodnotu striedavého napätia v jednom fázovom vodiči našej rozvodnej siete (teda aj v klasickej zásuvke u vás doma).
  • 400V: Ide o hodnotu striedavého napätia medzi ktorýmikoľvek dvoma fázovými vodičmi v trojfázovej rozvodnej sústave.
• Malé napätie (MN): Ide o napätie do 50 V vrátane pri striedavom a do 120 V vrátane pri jednosmernom prúde.
• Nízke napätie (NN): Pri striedavom prúde ide o napätie 50 - 600 V medzi fázovými vodičmi a zemou alebo 50 - 1 000 V medzi jednotlivými fázovými vodičmi.
• Vysoké napätie (VN): Ide o napätie 600 V - 30 kV medzi fázovými vodičmi a zemou a 1 - 52 kV medzi jednotlivými fázovými vodičmi. Existuje aj veľmi vysoké napätie (VVN) a zvlášť vysoké napätie (ZVN). Všetky tieto napätia sa používajú na prenos el.
• Prepätie: Ide o napätie, ktoré je vyššie než je bežné pre konkrétny rozvod elektrickej energie (nad 253V pri jednofázovom rozvode a nad 440V pri trojfázovom rozvode) (a vyššie než na aké je rozvod navrhnutý). Takéto zvýšené napätie môže poškodiť elektroinštaláciu alebo pripojené spotrebiče.

Vodiče a ich funkcie

• Fázový vodič: Ide o „živý“ vodič, ktorý má oproti zemi napätie. Ak sa ho dotknete, vaším telom môže prechádzať el. prúd, ktorý môže ohroziť vaše zdravie alebo život.
• Neutrálny vodič: Hovorí sa mu aj nulák alebo stredný vodič. Ide o „neživý“ vodič, ktorý sám o sebe nemá napätie voči zemi (v sieťach TN). Pri spojení el. obvodu (napr. zapnutí spotrebiča) ním však prechádza el. prúd.
• Ochranný vodič: Je neživý, podobne ako neutrálny vodič. Na rozdiel od neho však cez ochranný vodič neprechádza prúd pri prevádzke spotrebiča, ale až v prípade poruchy „skrat na kostru“.
• Kombinovaný vodič: Ide o vodič, ktorý v sebe kombinuje funkciu neutrálneho a ochranného vodiča.

Ochranné a spínacie prvky

• Istič: Ide o prístroj, ktorý chráni elektrický obvod pred nadprúdom (podobne ako poistka). Na rozdiel od poistky je však vratný, tj. po vypnutí a odstránení poruchy môžete istič znova zapnúť a používať. Ističe sú prepracovanejšie ako poistky. Menovitý prúd je najdôležitejší parameter ističa. Ističe sa vyrábajú s rôznymi úrovňami menovitého prúdu: 2, 4, 6, 10, 13, 16, 20, 25, 32, 40 A atď.
• Poistka: Ochranný prvok, ktorého základom je vodič zo špeciálneho materiálu s presne vypočítaným priemerom. Pri prekročení maximálneho prúdu sa vodič pretaví a preruší obvod, čím ochráni elektrický spotrebič alebo iné zariadenie v obvode zapojené.
• Prúdový chránič (RCD - Fi): Prístroj, ktorý slúži na ochranu pred požiarom a úrazom el. prúdom. Prúdový chránič meria prúd, ktorý vstupuje do spotrebiča a prúd, ktorý sa z neho vracia cez neutrálny vodič. Ak zistí, že vracajúci sa prúd je menší ako menovitá hodnota, preruší el. obvod. Vypne elektrinu za zlomok sekundy (skôr, než vám srdce prestane biť).
• Kombinovaný istič s prúdovým chráničom (RCBO): Ide v podstate o kombinovaný prúdový chránič s ističom v jednom puzdre.
• Oblúková ochrana (AFDD): Špeciálny prístroj, ktorý dokáže odhaliť elektrický oblúk (iskrenie) v elektroinštalácii. Oblúk vzniká napr. pri uvoľnenej svorke, prepálenej izolácii medzi vodičmi a pod.
• Motorový spúšťač: Prístroj určený na zapínanie a vypínanie elektromotora a tiež na jeho ochranu pred skratom a nadprúdom.
• Stýkač: Elektrický prístroj, ktorý dokáže pomocou elektromagnetu zapínať, vypínať či prepínať el. okruhy. Využíva sa tam, kde je potrebné spínať zariadenia či spotrebiče s veľkým príkonom pomocou malého prúdu.
• Relé: Ide o prístroj s rovnakým princípom ako stýkač, na rozdiel od neho má však odlišnú konštrukciu. Relé sa väčšinou používa na spínanie menších prúdov ako stýkače.

Osvetlenie a svetelné zdroje

• LED: Skratka pre Light Emitting Diode, teda dióda vyžarujúca svetlo. Ide o polovodičový prvok (diódu), ktorý pri prechode prúdu produkuje svetlo. Ak chcete ušetriť, LED svietidlá a žiarovky sú jasnou voľbou - taká 6 W LED žiarovka svieti rovnako ako klasická 60 W žiarovka, pričom spotrebuje zlomok elektrickej energie.
• Lumen: Základná jednotka svetelného toku.
• Farebná teplota (teplota svetla, resp. jeho farba): Udáva sa v Kelvinoch (K) a špecifikuje, aký odtieň má svetlo vyžarované svetelným zdrojom. Svetelné zdroje s nízkou farebnou teplotou cca 2 500 K svietia dožlta až oranžova, svetelné zdroje s vysokou farebnou teplotou (napr. 6 000 K) zasa domodra. Kompromisom je 4 000 K - tzv. neutrálne biele svetlo.

Ostatné dôležité komponenty

• Dutinka: Ide o návlek na vodič z tenkého kovového plechu, ktorý vytvorí po zalisovaní na lankovom vodiči pevný koniec. Vďaka tomu bude mať vodič lepší kontakt so svorkou.
• Svorka Wago (wagoška): Svorka na elektrické vodiče, ktorá umožňuje ich spájanie bez skrutkovania.
• Bernard svorka: Ide o špeciálnu svorku, ktorá sa používa na vodivé pospájanie neživých častí kvôli vyrovnaniu potenciálu.
• Krabica: Elektroinštalačné krabice slúžia na rozbočenie jednotlivých elektroinštalačných okruhov na viacero vetiev.
• Elektromer: Zariadenie, ktoré slúži na meranie spotreby el. energie.
• Dvojsadzbový elektromer: Je nevyhnutný na využívanie lacnejšej tarify el. energie.

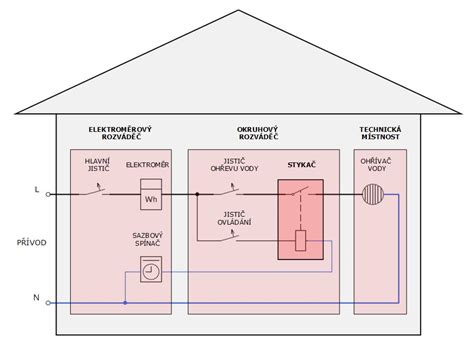

• HDO (Hromadné diaľkové ovládanie): Systém dostáva z rozvodnej siete signál o prechode na lacnejšiu tarifu elektriny (napr. v noci a cez víkendy) a aktivuje stýkač. Ten môže spínať napr. el. bojler alebo akumulačné pece.
• Multimeter: Multifunkčný merací prístroj. Väčšina multimetrov dokáže merať jednosmerný a striedavý prúd, napätie a odpor.
• Skúšačka: Zariadenie, ktoré slúži na overenie prítomnosti napätia vo vodiči.
• Zásuvka: Slúži na dočasné bezpečné pripojenie elektrospotrebiča k rozvodu el. energie. Najčastejšie sa stretnete s 230 V zásuvkou do 16 A, v domoch tiež so 400 V trojfázovou zásuvkou do 16 alebo 32 A.
• Vypínač: Prístroj, ktorý slúži na prerušenie el. obvodu a tým aj vypnutie pripojeného spotrebiča (napr. vypínač na svetlo) väčšinou sú konštruované do hodnoty 10A, max. 16A.
• Schodiskový automat: Ide o zariadenie, ktoré po stlačení tlačidla ponechá zapnuté osvetlenie po nastavený čas.

Plánovanie a návrh elektroinštalácie

Každá kvalitná elektroinštalácia v byte sa začína podrobným plánovaním. Bez ohľadu na to, či ide o novostavbu, rekonštrukciu alebo menšiu opravu, ešte predtým, ako oslovíte projektantov a zhotoviteľov, si dobre premyslite, ktoré elektrické spotrebiče chcete, kde by mali byť umiestnené vypínače a zásuvky a koľko ich skutočne potrebujete.

Projektová dokumentácia

Pred samotnou montážou je potrebné vytvoriť projektovú dokumentáciu, ktorá zohľadňuje počet miestností a spotrebičov, typ bytu (panelák, tehlový), požiadavky na inštaláciu zásuviek a vypínačov, počet svetelných okruhov a miesta pre TV, internet, zabezpečovací systém.

• DSP (Dokumentácia pre stavebné povolenie): Základný projekt, ktorý potrebuje úrad, aby vám povolil stavbu.
• DRS (Dokumentácia pre realizáciu stavby): Toto je „kuchárska kniha“ pre elektrikárov. Obsahuje detailný rozpočet, výkaz výmer a presné trasy káblov.
• DSV (Dokumentácia skutočného vyhotovenia): Keď sa dielo dokončí, často sa niečo oproti plánu zmení. DSV zachytáva realitu.

Ideálnym riešením je konzultácia s elektrikárom ešte pred začiatkom rekonštrukcie. Profesionál vám poradí, aké káble použiť pri novej elektroinštalácii, ako správne rozdeliť okruhy a kde sa oplatí pridať rezervu do budúcnosti (napr. pre klimatizáciu, smart domácnosť alebo solárne systémy).

Inštalačné zóny

Inštalačné zóny sú definované pásma v stavebných konštrukciách, v ktorých sa zvyčajne vedú elektrické vedenia a osádzajú prístroje (zásuvky, vypínače, dátové zásuvky a pod.). Základný princíp je, že vedenia sa ukladajú zvislo a vodorovne v určených pásoch. V týchto pásmach môžete pri budúcich zásahoch (vŕtanie, kotvenie nábytku, montáž kuchyne) očakávať prítomnosť káblov. Káble veďte vždy vodorovne alebo zvislo, nikdy nie šikmo. Ak budete chcieť do steny vŕtať, šikmo umiestnený kábel nebudete vedieť presne lokalizovať. Šikmé vedenie káblov medzi zásuvkami alebo vypínačmi sa pri bytových a domových elektroinštaláciách považuje za nevhodné riešenie.

Rozmiestnenie zásuviek a vypínačov

Inštalácia zásuviek a vypínačov je neoddeliteľnou súčasťou kompletáže. Pri plánovaní elektroinštalácie je mimoriadne dôležité v každej miestnosti naplánovať dostatok zásuviek, vypínačov a svietidiel, ale aj to, aby boli umiestnené na správnych miestach a v primeranej výške. V bežnej praxi sa zásuvky montujú približne 20 - 30 cm nad hotovou podlahou. Vypínače sa často umiestňujú vo výške 90 - 120 cm nad podlahou, pričom veľmi obľúbená je komfortná výška okolo 105 - 115 cm.

Pravidlo pre novostavbu: zásuviek nikdy nie je dosť! Veľké množstvo zásuviek budete potrebovať najmä v obývačke (TV, ozvučenie, sat. prijímač a ďalšie príslušenstvo) a v pracovni či v detských izbách (počítače, nabíjačky na smartfóny a iné zariadenia a pod).

Káble a istenie

Dajte si pozor aj na použitú kabeláž, nie každý kábel je vhodný na inštaláciu pod omietku, resp. do dutých sadrokartónových priečok. Správne dimenzovanie okruhov a prierezov káblov je veľmi dôležité.

• Na zásuvkové okruhy sa obvykle používajú káble CYKY, ktoré majú prierez vodiča 3 × 2,5 mm2 a 16 A istič. Na jeden okruh (istič) môžete pripojiť max. 10 zásuviek, pričom dvojzásuvka sa počíta ako jediná elektrická zásuvka. Dokopy teda môžete pripojiť 20 spotrebičov.
• Na svetelné obvody sa používajú káble CYKY, ktoré majú prierez vodiča 3 × 1,5 mm2 istené 10 A ističom.
• Každý napevno pripojený spotrebič s výkonom nad 2 000 W musí mať svoj samostatný okruh s vlastným káblom a ističom. Takýmito spotrebičmi sú napr. sporáky, varné dosky, el. kotly, bojlery, ohrievače a pod. Na ich pripojenie by ste mali použiť kábel s lankovými vodičmi, ako napr. CYSY.

Špecifické pravidlá pre kúpeľne a kuchyne

V niektorých priestoroch ako napr. kúpeľňa, kuchyňa, umývacie priestory, priestor okolo bazéna alebo exteriérové priestory, platia pre elektroinštaláciu prísnejšie pravidlá ako pre ostatné priestory domu. Kúpeľňa je rozdelená na niekoľko elektroinštalačných zón, do ktorých môžete umiestniť rôzne typy el. zariadení. Vypínače a zásuvky na 230 V musíte umiestniť aspoň 60 cm od vane. V kúpeľni platí rozdelenie priestoru na zóny s rôznymi pravidlami. Bežné zásuvky musia byť mimo priameho dosahu vody a vo vhodnej vzdialenosti od vane alebo sprchy podľa príslušných noriem. V kuchyni sa zásuvky nad pracovnou doskou zvyčajne umiestňujú približne 110 - 120 cm nad podlahou a sú rozmiestnené tak, aby pokryli všetky malé spotrebiče. Zásuvky pre veľké vstavané spotrebiče sú umiestnené za linkou podľa projektu.

Realizácia elektroinštalácie

Po odsúhlasení návrhu nasleduje drážkovanie stien. V panelákových bytoch sa používa buď brúsenie diamantovými kotúčmi alebo vŕtanie - v závislosti od typu materiálu a hrúbky steny. V starších tehlových bytoch býva drážkovanie jednoduchšie, ale aj prašnejšie. Pri novej elektroinštalácii je postup ukladania káblov viac-menej jasný - vo väčšine prípadov sa využívajú drážky v murive. Drážkovanie a vysekávanie však so sebou prináša obrovské množstvo prachu a neporiadku, čomu sa pri rekonštrukcii v byte pravdepodobne budete chcieť vyvarovať. Po vyfrézovaní drážok sa do nich ukladajú elektrické rozvody, ktoré sa vedú od rozvodnej skrine ku všetkým odberným bodom (zásuvky, svietidlá, vypínače, spotrebiče). Káble sa fixujú a následne prekryjú omietkou alebo sadrou.

Fázy inštalácie

• Hrubá elektroinštalácia (prvá fáza): Zahŕňa vedenie káblov v stenách, stropoch alebo podlahách. V tejto fáze sa určuje rozmiestnenie všetkých bodov - zásuvky, vypínače, svietidlá, príprava na TV, internet, prípadne smart prvky.
  • Zapustené vedenie: Káble sa vedú v stenách, pod omietkou alebo v sadrokartóne. Ide o estetickejšie a trvalejšie riešenie, ktoré si však vyžaduje drážkovanie stien a následné omietanie. Ak do miestnosti namontujete sadrokartónový podhľad, môžete káble uchytiť priamo do stropu pomocou špeciálnych hmoždiniek a sťahovacích pások. Káble budú dokonale ukryté, musíte však počítať so znížením stropu o cca 5 cm.
  • Povrchové vedenie: V lištách sa využíva len vo výnimočných prípadoch - najmä pri dočasných riešeniach alebo tam, kde nie je možné zasahovať do stien. Elektroinštalačné lišty sú k dispozícii vo viacerých farebných vyhotoveniach, prípadne aj s imitáciou dreva.
• Montáž komponentov (druhá fáza): Osádzajú sa zásuvky a vypínače, svetelné body, montuje sa a zapojí rozvodná skriňa (vrátane ističov, chráničov a ďalších ochranných prvkov) a napájajú sa spotrebiče s vyšším príkonom.
• Kompletáž elektroinštalácie: Je finálna fáza prác. Zahŕňa montáž a zapojenie všetkých koncových zariadení a dokončenie estetických úprav - osadenie rámikov vypínačov, zásuviek, zakrytie rozvodnej skrinky, finalizácia povrchov a čistenie.

Rozvodná skrinka - srdce elektroinštalácie

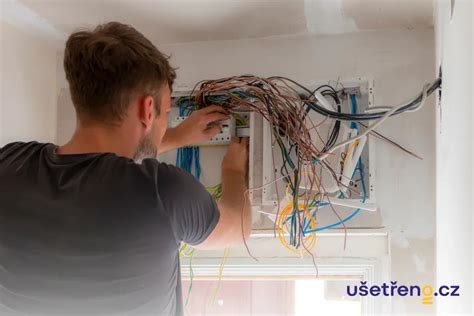

„Srdcom“ elektroinštalácie v byte či v dome je bytová rozvodnica (rozvodná skrinka). V našich projektoch často vidíte skratky označujúce rôzne rozvádzače. Do nej sa umiestňujú prístroje pre jednotlivé elektroinštalačné okruhy (ističe, prúdové chrániče, zvodiče prepätia atď.). Tie sú uchytené na tzv. DIN lištu.

• HDS (Hlavná domová skriňa): Toto je „vstupná brána“ elektriny do bytovky alebo domu. Zvyčajne je na fasáde domu alebo v plote.
• JOP / RE (Elektromerový rozvádzač): Ľudovo „hodiny“. Skrinka, kde sa točí elektromer a počíta vašu spotrebu.
• RB / BD / RD (Bytová / domová rozvodnica): To je tá skrinka u vás doma nad dverami, kde sú „poistky“ (ističe).
• RS (Rozvodnica osvetlenia): Jedná sa o rozvodnice pre obvody a ovládanie osvetlenia priestorov.
• RM (Rozvodnica motorická): Rozvodnica v ktorej sú umiestnené ističe, poistky a ovládacie prvky pre motorické a silové obvody zariadení.
• RVO (Rozvodnica verejného osvetlenia): Jedná sa o rozvodnicu väčšinou umiestnenú v exteriéry buď samostatne stojacu alebo osadenú na stene objektu.

Rozvodná skriňa sa obvykle umiestňuje pri vchodové dvere, mala by byť max. tak vysoko, aby ste na ňu dosiahli a v prípade potreby rýchlo vypli konkrétny istič. Pri jej výbere by ste mali myslieť na to, že v budúcnosti do nej možno budete chcieť pridať ďalšie prístroje. Ističe chránia elektroinštaláciu pred nadprúdom a skratom, slúžia zároveň ako vypínače, ktorými môžete príslušný okruh odpojiť od napätia. Na ističoch sa neoplatí šetriť a vždy radšej rozdeľte byt, resp. dom na viacero okruhov.

Okrem ističov je v bytových a domových elektroinštaláciách podľa aktuálne platných STN (jún 2020) povinný aj prúdový chránič. Ak chcete elektroinštaláciu a spotrebiče ochrániť ešte lepšie, môžete siahnuť aj po ďalších prvkoch, ako napr. zvodiče prepätia (SPD), ktoré chránia vašu drahú elektroniku pred bleskom alebo výkyvmi v sieti. Do rozvodnej skrinky však môžete umiestniť aj ďalšie pomocné prvky v prevedení na DIN lištu. V takejto podobe nájdete napr. páčkové vypínače, prepínače, zásuvky, bytové zvončeky alebo 12 V zdroje.

Medzi spoľahlivých dodávateľov ističov patria napríklad ističe Noark, ktoré sú mimoriadne spoľahlivé, s elektrickou životnosťou až 10 000 a mechanickou až 20 000 cyklov. Noark ako jeden z mála výrobcov ponúka aj extra úzke ističe so šírkou iba 13 mm namiesto štandardných 18mm.

Slaboprúdové rozvody a inteligentné technológie

Komplexná elektroinštalácia musí rátať s oboma typmi rozvodov. Slaboprúdové rozvody - inštalácie pre internet, televíziu, domové zvončeky, alarmy alebo inteligentné systémy. Tieto rozvody sa často inštalujú súbežne, no majú odlišné požiadavky na materiál, zapojenie aj ochranu.

Slaboprúd sa týmito pojmami označujú el. rozvody s tzv. malým napätím, ktoré nie je pre človeka nebezpečné. Spoľahlivé riešenie je kvalitné internetové pripojenie, kvalitný prenos dát, obrazu aj zvuku. Súčasťou elektroinštalácie sú často aj zabezpečovacie systémy (alarm) či kamerový systém.

Inteligentné elektroinštalácie umožňujú úplnú kontrolu nad svetlami, tienením, kúrením, klimatizáciou, alarmami a dokonca aj domácimi spotrebičmi. Všetko z jedného miesta alebo na diaľku, cez telefón. Najjednoduchšie a najlacnejšie je zahrnúť inteligentný systém už vo fáze plánovania projektovej dokumentácie. Káblový inteligentný systém je najspoľahlivejší.

Bleskozvod - ochrana pred prírodným živlom

Posúdenie rizika zásahu bleskom určí projektant. Je vysoko pravdepodobné, že ho budete potrebovať. Bleskozvod vytvára bezpečnú cestu pre blesk do zeme, aby nezasiahol konštrukciu domu a nespôsobil požiar. Uzemnenie je vytvorenie vodivého spoja medzi zemou a určitou časťou stavby, resp. elektroinštalácie. Spoľahlivé a kvalitné uzemnenie je nevyhnutnou podmienkou pre správnu funkciu bleskozvodu i niektorých ochranných prvkov elektroinštalácie. Zemný odpor je odpor medzi uzemňovačom a samotnou zemou. Pre správnu funkciu uzemnenia by mal byť čo najnižší. Maximálne dovolené hodnoty pre jednotlivé prípady udávajú Slovenské Technické Normy (STN), maximálne hodnota pre bleskozvod je 10 Ohm.

Technické normy, revízie a bezpečnosť

Význam normalizácie

Na Slovensku platí pre montáž elektroinštalácie viacero technických noriem. Medzi najdôležitejšie patria STN 33 2000, ktoré určujú bezpečnostné požiadavky na elektroinštalácie nízkeho napätia a STN 34 2300, všeobecné predpisy pre elektroinštalačné práce v budovách. Dodržiavanie týchto predpisov je povinné. Neodborná inštalácia bez dokumentácie alebo revízie môže spôsobiť škodu, ktorú poisťovňa nemusí preplatiť. Značenie v projektoch elektroinštalácie je univerzálny jazyk, ktorému by mal rozumieť každý odborník v oblasti správy budov. Správne čítanie technických výkresov zaručuje bezpečnosť, efektívnu údržbu a jednoduchšiu komunikáciu medzi projektantmi, servisom a správcami. Všetky skratky a postupy, ktoré používame, vychádzajú zo sústavy technických noriem STN (Slovenské technické normy), najmä radu STN 33 2000, ktoré definujú bezpečnosť elektrických inštalácií.

Slovenské a medzinárodné normy

Snahy o vytvorenie medzinárodne platnej sústavy jednotiek sa datujú na prelom 19. a 20. storočia. V roku 1906 bola v St. Louis založená Medzinárodná elektrotechnická komisia (IEC), ktorá sa zaoberá normalizáciou a certifikáciou v odbore elektrotechniky. V rámci európskej normalizácie pôsobí CENELEC (Európsky výbor pre elektrotechnickú normalizáciu), ktorý vytvára harmonizované európske normy (EN). Na Slovensku je za normalizáciu zodpovedný Úrad pre normalizáciu, metrológiu a skúšobníctvo SR (ÚNMS). Slovenské technické normy (STN) sú usporiadané v systematickom šesťmiestnom číslovaní, ktoré umožňuje určiť oblasť techniky. Medzinárodné a európske normy sú prevzaté do systému STN, pričom si zvyčajne zachovávajú pôvodné číslovanie. Podľa zákona č. 264/1999 Zb. je dodržiavanie noriem dobrovoľné. Problémy nastanú, ak výrobca chce takýto výrobok umiestniť na trhu, keďže autorizovaná skúšobňa preverí bezpečnosť výrobku podľa určených noriem. Normy sú dôležité aj v prípade súdnych sporov.

Povinnosť revízií

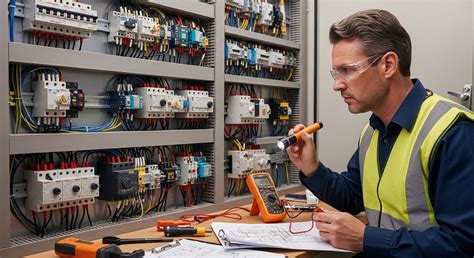

Revízia elektroinštalácie je nevyhnutná pre bezpečnosť a poisťovňu. V prvom rade chcete mať istotu, že elektroinštalácia je bezpečná, nezabije vás alebo niekoho z vašich blízkych a nepodpáli vám dom. A vyžadujú ju aj poisťovne, v opačnom prípade vám nemusia preplatiť plnenie, keď sa niečo stane. Revíziu vykonáva kvalifikovaný revízny technik s osvedčením podľa §24 vyhl. MPSVaR č. 508/2009 Z.z. Táto vyhláška predpisuje aj intervaly následných pravidelných revízií. Pre murované obytné objekty je to každých 5 rokov, pre obytné objekty zhotovené z materiálov so stupňom horľavosti C, D, E a F1 (napr. drevostavby) každé 3 roky. Aj keď aktuálnosť revízií vám pravdepodobne nebude nikto kontrolovať, problémy môžu nastať v prípade požiaru či úrazu el. prúdom. Vtedy sa vystavujete ekonomickým i trestnoprávnym dôsledkom (nepreplatenie poistného plnenia, vymáhanie náhrady škody zo strany poškodených, trestné stíhanie). Bez revíznej správy nemožno elektroinštaláciu oficiálne používať.

Orientačné ceny elektroinštalačných prác

Cena elektroinštalácie sa veľmi líši podľa typu stavby (rodinný dom, byt), veľkosti a zložitosti projektu, kvality a typu použitých materiálov (typy káblov, značky zásuviek, vypínačov, typ svietidiel), miesta realizácie (väčšie mesto býva často drahšie) a rozsahu práce - počet zásuviek, vypínačov, svetelných bodov, spotrebičov, prídavné prvky (smart, dátové, bezpečnostné, atď.). Cena elektroinštalácie rodinného domu zahŕňa omnoho viac úkonov. Robiť elektroinštaláciu bez projektu je ako putovať neznámou krajinou bez mapy - nakoniec možno prídete do cieľa, ale zaberie vám to omnoho viac času a síl, a určite viackrát zablúdite. Výhodou realizačného projektu je, že väčšinou obsahuje aj výkaz a výmer, takže vďaka nemu získate presnejší odhad ceny materiálu a roboty.
