Komplexný sprievodca elektroinštaláciou domu: Od projektu po realizáciu

Elektroinštalácia je základom pohodlného a bezpečného bývania. Často vyvstáva otázka, či je možné prípravu zvládnuť svojpomocne. Odpoveď je áno - ak rešpektujete základné pravidlá a normy. Avšak, príprava elektroinštalácie svojpomocne je reálna a prináša výraznú úsporu, no finálne zapojenie a revíziu vždy zverte certifikovanému elektrikárovi.

Dôležité je zdôrazniť, že akékoľvek práce s elektrickými rozvodmi, návrhmi a realizáciami môžu robiť iba odborne spôsobilé osoby. Pri návrhu je to predovšetkým projektant - autorizovaný stavebný inžinier v kategórii inžinier pre technické, technologické a energetické vybavenie stavieb. Potom je to realizátor návrhu, elektroinštalatér alebo firma, ktorá sa zaoberá elektroinštaláciami. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu elektrickým prúdom.

Plánovanie rozvodov elektriny: Základ úspešnej inštalácie

Plánovanie elektroinštalácie sa vždy začína dobrým projektom. Už na začiatku je dôležité premyslieť si, koľko zásuviek a vypínačov budete v jednotlivých miestnostiach potrebovať, kam umiestnite hlavné spotrebiče, osvetlenie a prívody, a tiež či chcete do budúcna pripraviť kabeláž napríklad pre inteligentnú domácnosť. Dobre navrhnutá schéma ušetrí veľa práce aj peňazí, pretože predíde dodatočným úpravám. Aby ste mali všetko prehľadne usporiadané, oplatí sa nakresliť pôdorys domu alebo bytu a presne vyznačiť zásuvky, vypínače a svetlá. Tento nákres ocení aj elektrikár, ktorý podľa neho ľahšie pochopí vaše predstavy a dokáže ponúknuť lepšie riešenie. Vďaka tomu sa vyhnete zbytočným nedorozumeniam a celý proces inštalácie bude plynulejší. Najčastejšou chybou je podcenenie počtu zásuviek. Radšej počítajte s rezervou, než aby ste neskôr riešili rozdvojky a predlžovačky.

Čo je projekt elektroinštalácie a prečo je nevyhnutný?

Projekt elektroinštalácie (často nazývaný aj „schéma elektroinštalácie“) je súbor technických výkresov, popisov a tabuliek, ktoré detailne stanovujú:

• Rozloženie elektrických okruhov v dome (osvetlenie, zásuvky, silnoprúdové spotrebiče).
• Umiestnenie všetkých prístrojov - vývodov, zásuviek, vypínačov, svetiel.
• Konfiguráciu a umiestnenie rozvodnice, ističov, prepäťových ochrán a uzemnenia.
• Prehľad použitého materiálu a jeho parametre (priemery káblov, typy ističov, počet modulov v rozvodnici).

Projekt predstavuje “modrú knižku” pre realizačný tím, dodávateľov a revízne orgány - bez neho nie je možné bezpečne, zákonne ani ekonomicky vykonať elektroinštaláciu.

Na čo projekt slúži?

Hlavné účely projektovej dokumentácie sú:

• Zabezpečiť bezpečnosť a súlad s normami: Projekt definuje, aké materiály a prístupy sa použijú, aby sa minimalizovalo riziko skratu, požiaru či úrazu elektrickým prúdom.
• Zjednodušiť realizáciu: Dodávateľom a elektrikárom poskytuje jasný návod, kde a ako viesť káble, aké ističe použiť a ako zapojiť jednotlivé okruhy.
• Optimalizovať náklady: Vypočíta presné množstvo materiálu, čím sa zabráni nadbytočným nákupom aj nedostatkom na stavbe.
• Uľahčiť budúcu údržbu a rozšírenie: Jasné výkresy a popisy umožňujú neskoršie bezpečné rozšírenie alebo údržbu systému bez zbytočného hľadania a rizika poškodenia.
• Získať povolenia a revízie: Úrady či revizní technici vyžadujú projekt pred vydaním kolaudačného súhlasu či revízneho protokolu.

Ako projekt vyzerá?

Typický projekt elektroinštalácie obsahuje viacero dielčích častí:

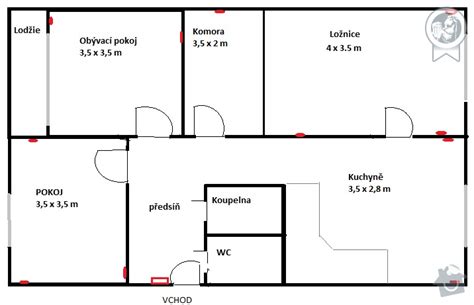

• Pôdorysové výkresy: Zobrazenie všetkých miestností s označenými pozíciami zásuviek, vypínačov a svetiel. Vykreslené trasy vedení (kabeláže) medzi rozvádzačom a jednotlivými vývodmi.
• Schéma rozvádzača: Grafické znázornenie modulov (ističe, RCD, prepäťová ochrana) v rámci rozvodnice. Popisky, aké prúdové a charakteristiky má každý istič a aké okruhy chráni.
• Jednopólové schémy okruhov: Detailné zapojenie fázového, nulového a ochranného vodiča pre každý okruh. Označenie typov a počtu žíl, priemeru vodičov a spôsobilosti použitia (v stenách, pod omietkou, vo vonkajšej lište).
• Tabuľky materiálu (BOM): Vyčíslenie množstva a typov káblov (napr. 3 × CYKY 3×2,5 mm² pre zásuvky). Počet a typ ističov (B16, C10, A30 RCD). Ďalšie prvky (zásuvky, vypínače, svorkovnice, rozvodnica s rezervou modulov).
• Popisné časti: Odsek o použitých normách a technických požiadavkách (STN, IEC). Inštruktážne texty pre elektrikárov: bezpečnostné postupy, návod na merania po montáži.

Kto projekt vyhotovuje a aká je jeho cena?

Projekt vyhotovuje certifikovaný projektant elektroinštalácií: osoba so zodpovedajúcim vzdelaním a oprávnením, zvyčajne elektroinžinier alebo technik. Projektant preberá zodpovednosť za to, že schéma zodpovedá legislatíve a normám, a zabezpečuje aj zakreslenie správnych bezpečnostných značiek a upozornení. Cena projektu elektroinštalácie závisí od viacerých faktorov, ako je veľkosť a zložitosť projektu, typ použitých materiálov a ďalšie. Priemerná cena projektu elektroinštalácie v domácnosti sa pohybuje od 250 eur. Cena za 4 opečiatkované výtlačky komplet projektu pre rodinný dom alebo byt začína na sume 250€, konzultácia je zadarmo.

Normy a legislatíva v elektroinštalácii

Pri projekte musia byť dodržané najmä:

• STN 33 2000-4 (elektroinštalácie vnútorných rozvodov)
• IEC 60364 (medzinárodné normy pre elektroinštalácie)
• STN 33 2130 (ochrana pred úrazom elektrickým prúdom)
• STN 34 1390 (bleskozvodové zariadenia, ak sú súčasťou projektu)

Projektant do dokumentácie vždy zaznamená odkazy na jednotlivé normy a ich body, aby bola pri revíziách jednoznačná zodpovednosť za dodržanie legislatívy.

Pripojenie k distribučnej sieti a elektrická prípojka

Prvým krokom je kontaktovať distribučnú spoločnosť (ZSD, SSD, VSD), ktorá územne spadá ku vášmu katastrálnemu územiu a polohe pozemku alebo nehnuteľnosti, ku ktorej je potrebné vyhotoviť elektrickú prípojku. Pri zriaďovaní elektrickej prípojky je potrebné osloviť distribútora elektrickej energie so žiadosťou o pripojenie. Ku žiadosti, ktorú nájdete na stránke jednotlivých spoločností, je potrebné vypracovať, pripojiť list vlastníctva a prípadne aj katastrálnu mapu pozemku a nehnuteľnosti. Je potrebné definovať výkon prípojky, ktorý musí zodpovedať budúcim požiadavkám pripojených zariadení, či elektrických vykurovacích telies. Distribučná spoločnosť má na vyjadrenie lehotu 30 dní a stanovisko o vyhotovení, alebo zamietnutí elektrickej prípojky, obsahuje štandardne aj presné miesto a podmienky zriadenia elektrickej prípojky.

Ak distribučná spoločnosť budúcu elektrickú prípojku a projekt schváli, uzavrie sa zmluva o zriadení prípojky elektriny. Nasleduje zaplatenie poplatku za zriadenie elektrickej prípojky distribučnou spoločnosťou. Odberné miesto vznikne po namontovaní rozvodovej skrine, ističov, káblov, elektromera a uzemnenia, podľa dodaného projektu prípojky. Pred ukončením elektrickej prípojky a následnom pripojení odberného miesta, sa musí vybudovať elektrický prívod, zapojiť rozvádzač a vyhotovenú revíznu správu o pripravenosti odberného miesta poslať na distribučnú spoločnosť. Cena elektrickej prípojky závisí od výkonu a veľkosti hlavného ističa a počtu fáz. To je určené počtom spotrebičov a ich výkonom. Po zaplatení poplatku distribučnej spoločnosti za pripojenie, ktorý je zhruba okolo 200 eur pre rodinný dom, distribučná spoločnosť realizuje samotnú elektrickú prípojku. Dôležitým faktorom je samotné umiestnenie rozvodovej skrine na pozemku a okolité prostredie a možnosti pripojenia novej prípojky k distribučnej sieti elektrickej energie. Elektrická prípojka môže stáť od 750 eur až cez 1000 eur s ťahaným káblom. Netreba zabudnúť ani na pozemok, na ktorom môže zdvihnúť náklady na zriadenie elektrickej prípojky k pozemku vecné bremeno.

Spôsoby vedenia káblov v dome

Rozvody elektriny nemusia viesť len v stenách, často je praktickejšie ich umiestnenie do podlahy alebo pod strop. Nech už sa rozhodnete pre ktorýkoľvek postup, káble veďte vždy vodorovne alebo zvislo, nikdy nie šikmo. Ak budete chcieť do steny vŕtať, šikmo umiestnený kábel nebudete vedieť presne lokalizovať. Dajte si pozor aj na použitú kabeláž, nie každý kábel je vhodný na inštaláciu pod omietku, resp. do dutých sadrokartónových priečok.

Drážky a vedenie káblov v stene

Drážky na vedenie káblov sú základom každej elektroinštalácie a patria medzi práce, ktoré ovplyvnia nielen funkčnosť, ale aj budúcu bezpečnosť domu. Káble je možné viesť po povrchu steny, čo sa hodí pri dočasných alebo rekonštrukčných riešeniach, alebo elegantnejšie priamo v stene. Pri drážkovaní je nevyhnutné dbať na správnu hĺbku aj šírku drážok - káble musia mať dostatok priestoru, nesmú sa lámať ani stláčať, zároveň však nesmie dôjsť k výraznému narušeniu statiky konštrukcie.

• Horizontálne vedenie: káble sa vedú vždy v jednotnej výške - typicky 30 cm nad podlahou alebo 30 cm pod stropom. Tento systém zabezpečuje prehľadnosť a eliminuje riziko neúmyselného navŕtania kábla.
• Vertikálne vedenie: zo zásuviek a vypínačov smerujú káble vždy priamo nahor alebo nadol. Nikdy sa nesmú viesť šikmo, pretože by sa neskôr ťažko hľadali a opravovali.
• Hĺbka drážky: bežne 2 až 3 cm v závislosti od priemeru kábla. Pri hrubších kábloch je potrebné zvoliť väčšiu hĺbku, vždy však v súlade s normami a bez oslabovania steny.

Rozvody elektriny v podlahe a pod stropom

Rozvody elektriny nemusia viesť len v stenách, často je praktickejšie ich umiestnenie do podlahy alebo pod strop. Káble sa v takom prípade ukladajú do chráničiek, známych ako husí krk, ktoré ich chránia pred poškodením a umožňujú ich jednoduché pretiahnutie. V podlahe sa rozvody využívajú najmä pri novostavbe alebo rozsiahlej rekonštrukcii, keď sa káble ukladajú priamo do betónového poteru. Pod stropom sa zas uplatnia pri montáži sadrokartónových podhľadov; toto riešenie je flexibilné, ponúka jednoduchý prístup pri opravách a umožňuje kedykoľvek doplniť ďalšiu kabeláž bez veľkých stavebných zásahov. Pri ukladaní káblov do podlahy nikdy nezabudnite presne zakresliť ich trasu do projektovej dokumentácie.

Povrchová elektroinštalácia v lištách

Povrchová elektroinštalácia v plastových lištách je ideálnym riešením tam, kde nechcete alebo nemôžete sekať do stien. Jej najväčšou výhodou je rýchlosť a jednoduchosť montáže - lišty sa pripevnia lepením alebo skrutkami, káble sa do nich vložia a jednoducho zaklapnú krytkou. Vďaka tomu je možné rozvody kedykoľvek jednoducho rozšíriť alebo upraviť podľa aktuálnych potrieb. Najčastejšie sa tento spôsob využíva v dielňach, garážach alebo kanceláriách, kde praktická stránka prevažuje nad estetikou. Aj keď vzhľadovo pôsobí menej elegantne než zapustené vedenie, kompenzuje to jednoduchou údržbou, dostupnosťou a variabilitou. Niektorí výrobcovia ponúkajú duté podlahové lišty, do ktorých sa zmestí niekoľko káblov. Lišty bývajú k dispozícii vo viacerých farebných vyhotoveniach, prípadne aj s imitáciou dreva.

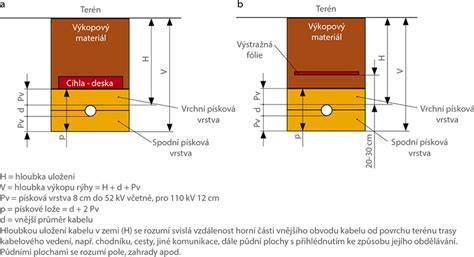

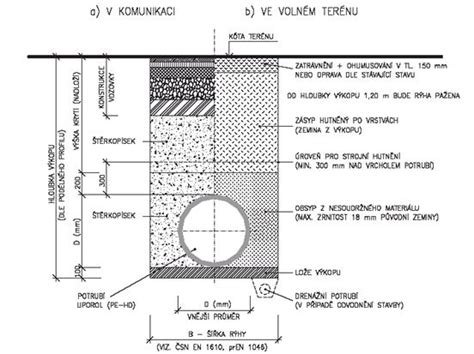

Ukladanie káblov do zeme

Ukladanie káblov do zeme je nevyhnutné vždy, keď vediete elektrinu k záhradnému domčeku, garáži alebo inému samostatne stojacemu objektu. Tento spôsob prívodu je spoľahlivý a chráni káble pred mechanickým poškodením aj poveternostnými vplyvmi, vyžaduje však dodržovanie prísnych noriem a starostlivý postup. Správne vykonaná pokládka zabezpečí dlhú životnosť rozvodov a bezpečnú prevádzku bez rizika skratu alebo poruchy.

• Hĺbka výkopu: výkop by mal byť minimálne 70 cm hlboký, pri pojazdných plochách alebo cestách sa odporúča ešte viac.
• Pieskové lôžko: kábel sa ukladá do vrstvy piesku a následne zasype, aby bol chránený pred ostrými kameňmi a tlakom zeminy.
• Výstražná fólia: približne 30 cm nad uloženým káblom sa kladie farebná fólia, ktorá upozorní na rozvod pri budúcich prácach v zemi.

Pri vonkajších rozvodoch sa odporúča vždy používať kábel typu CYKY, ktorý je odolný voči vlhkosti aj mechanickému zaťaženiu. Pre zvýšenie bezpečnosti ho ukladajte do chráničky určenej na vonkajšie použitie, ktorá odolá vlhku, mrazu aj pohybom pôdy.

Elektroinštalačné krabice a spájanie káblov

Elektroinštalačné krabice slúžia ako centrálne miesto, kde sa spájajú jednotlivé káble a kde sa zároveň zabezpečuje ich ochrana aj prehľadné usporiadanie. Môžu byť zapustené do steny, čo pôsobí esteticky a hodí sa do obytných priestorov, alebo povrchové, ktoré nájdu uplatnenie skôr v dielňach, garážach či technických miestnostiach. Pri spájaní káblov je nevyhnutné používať kvalitné svorky a vždy dodržiavať farebné označenie vodičov podľa platných noriem.

Srdce elektroinštalácie: Bytová rozvodnica a jej komponenty

„Srdcom“ elektroinštalácie v byte či v dome je bytová rozvodnica (rozvodná skrinka). Do nej sa umiestňujú prístroje pre jednotlivé elektroinštalačné okruhy (ističe, prúdové chrániče, zvodiče prepätia atď.). Tie sú uchytené na tzv. DIN lištu. Rozvodná skriňa sa obvykle umiestňuje pri vchodové dvere, mala by byť max. tak vysoko, aby ste na ňu dosiahli a v prípade potreby rýchlo vypli konkrétny istič. Pri jej výbere by ste mali myslieť na to, že v budúcnosti do nej možno budete chcieť pridať ďalšie prístroje. Domáci modulárny rozvádzač sa na Slovensku predáva napríklad pod obchodným názvom Minipragma. Rozvádzač je s elektromerovým rozvádzačom spojený káblom, ktorý sa dimenzuje na hodnotu ističa v elektromerovom rozvádzači. Napríklad pre 25 A istič to môže byť kábel CYKY 5 x 10 mm2. Dobre je namontovať všetky prvky (ističe, rozvádzač, prúdové chrániče) jedného výrobcu, ktoré sú testované pri vzájomnom spolupôsobení a vypínajú sa v takom poradí, aké je potrebné.

Ističe - ochrana pred preťažením a skratom

Ističe chránia elektroinštaláciu pred nadprúdom a skratom, slúžia zároveň ako vypínače, ktorými môžete príslušný okruh odpojiť od napätia. Ak použijete jeden istič na všetky zásuvky, v prípade poruchy nebudete môcť používať ani 1 zásuvku, pokým poruchu neodstránite (to isté platí aj pre svetlá). Na ističoch sa teda neoplatí šetriť a vždy radšej rozdeľte byt, resp. dom na viacero okruhov. Na zásuvkové obvody sa používajú jednopólové ističe s menovitým prúdom 16 A a vypínacou charakteristikou B. Na svetelné obvody sa používajú ističe s menovitým prúdom 10 A. Hlavný istič sa dimenzuje na základe súčtu inštalovaného výkonu a koeficientu súčasnosti. Pre rodinné domy sa podľa veľkosti a inštalovaného výkonu najčastejšie používa istič 25 A.

Prúdové chrániče (RCD) a RCBO - kľúč k bezpečnosti

Okrem ističov je v bytových a domových elektroinštaláciách podľa aktuálne platných STN (jún 2020) povinný aj prúdový chránič. Pre všetky zásuvkové obvody, ktoré končia vo vlhkom prostredí, alebo ak je zásuvka vyvedená do vonkajšieho prostredia (napríklad na fasádu), použije sa prúdový chránič. Odporúčame použiť prúdový chránič nielen na tieto zásuvkové obvody, ale aj na svetelné obvody. Norma predpisuje jeden chránič s hodnotou rozdielového prúdu 30 mA (chráni zdravie osoby), no môže sa ich použiť aj viac. Prúdové chrániče sú kľúčovou súčasťou ochrany pred úrazom elektrickým prúdom. Minimum je jeden RCD pre viac okruhov (napr. väčšiu časť domu). Odporúčané riešenie je viac RCD rozdelených podľa skupín okruhov: kuchyňa, kúpeľne, technická miestnosť, garáž/exteriér, obytné miestnosti. Pre budúce zabezpečenie a komfort sa odporúča použitie RCBO (kombinovaný istič s RCD) pre kľúčové okruhy: práčka, sušička, kuchyňa, technická miestnosť, dielňa, wallbox.

Zvodiče prepätia (SPD) - ochrana pred bleskami

Ak chcete elektroinštaláciu a spotrebiče ochrániť ešte lepšie, môžete siahnuť aj po ďalších prvkoch, ako napr. zvodiče prepätia. Tento ochranný prvok sa používa čoraz častejšie, pretože domácnosti sú vybavené mnohými elektronickými prístrojmi citlivými na prepätie. Veľké prepätie môže vzniknúť v elektrickom obvode, ak do bleskozvodu nášho domu (alebo v jeho blízkosti) udrie blesk. Napätie sa zvedie do zeme, vzniká veľký prúd, ktorého časť sa cez uzemnenie môže dostať do zásuviek. Elektroinštalácii blesky nejako zvlášť ublížiť nemôžu, no môžu poškodiť spotrebiče pripojené na ňu. Preto odborníci odporúčajú použiť jeden zvodič prepätia priamo v rozvádzači napríklad zvodič PRF1 12,5r. Ten ochráni väčšinu domácich spotrebičov pri blízkom údere blesku s následným prepätím a prúdom do 100 kA. Ochrana pred prepätím (SPD) musí byť riešená v súlade s externou ochranou (bleskozvod) a typom napájania.

Typy káblov a ich použitie

V súčasnosti sa rodinné domy a byty navrhujú na trojvodičovú sústavu TNS (1 x 230 V), respektíve päťvodičovú sústavu TNS (3 x 230/400 V, rodinné domy alebo byty s elektrickou varnou doskou).

Predlžovacie káble (predlžovačky) by mali slúžiť iba na dočasný rozvod elektriny. Ich vodiče nemajú dostatočný prierez a hrozí aj ich mechanické poškodenie.

Rozmiestnenie zásuviek, vypínačov a osvetlenia

Mnohé faktory elektroinštalácie predpisuje norma, no niektoré vie investor ovplyvniť. Projektant predpíše na izbu osvetlenie a vypínač, no užívateľ (majiteľ rodinného domu alebo bytu) si môže povedať, kde to svetlo bude, či bude len jedno alebo viacero svietidiel, kde bude vypínač, či ho chce ovládať iba z jedného miesta alebo z viacerých miest. Optimálna výška zásuviek je cca 20 cm nad podlahou. Bežne sa na jeden zásuvkový obvod zapája 10 zásuviek (myslí sa tým vývod), pričom v obvode môže pretekať maximálny prúd 16 A. V obchodoch nájdeme jednozásuvky (jeden vývod v jednom rámčeku) alebo dvojzásuvky (dva vývody v jednom rámčeku). V prípade, že potrebujeme umiestniť viacero zásuviek vedľa seba alebo pod sebou, použijeme jednozásuvky a viacnásobné rámčeky. Značkoví výrobcovia ponúkajú stovky farebných a materiálových riešení na tento účel.

Zásuvky a vypínače: praktické rady

Zložitejšie je projektovanie zásuviek. Ak sa rozhodneme stretnúť sa s projektantom a ovplyvňovať rozmiestnenie zásuviek, je dobré vždy poznať aj rozloženie nábytku v priestore. Vtedy predídeme neželaným situáciám, keď sa obe zásuvky nachádzajú za skriňou a ďalšie dve sú za posteľou. Aj takú „malichernosť“ ako je vysávač je potrebné pripojiť na elektrinu, preto nezabúdajme na návrh zásuviek aj na chodbách a schodiskách. Osvedčilo sa mať jednu zásuvku vždy pri dverách na tej strane, kde je aj vypínač na svetlo. Počet zásuvkových obvodov je závislý od veľkosti stavby, ale aj od nárokov majiteľa. V obývačke by sme mali venovať pozornosť aj zásuvkám dátovým aj televíznym. Je vždy lepšie mať tieto zásuvky predimenzované ako naopak. Čoraz viac zariadení môže byť pripojených na internet.

Kvôli bezpečnosti malých detí odporúčame použiť prístroje s detskými clonkami. Sú to zásuvky, ktorých svorky sú prekryté krytom. Dieťaťu sa nepodarí vložiť predmet do svorky. V zásuvke sú otvory zakryté clonkami, ktoré sa otvoria iba vtedy, ak vkladáme vidlicu, to znamená že sa tlačí na obe clonky naraz. Ak dieťa strká niečo iba do jedného otvoru, clonka sa zasekne a nedôjde ku kontaktu vkladaného predmetu so živou svorkou vnútri zásuvky.

Osvetlenie: flexibilita a úspora

Na svetelné okruhy sa používajú vodiče 3 x 1,5 mm2. Rozvodné krabice sa na prepojenie viacerých svietidiel nepoužívajú, namiesto nich sa káble prepájajú priamo v prístrojových krabiciach pod vypínačom, najčastejšie pomocou bezskrutkových svoriek (tzv. Wago svorka). Moderné bodové svietidlá alebo LED svietidlá môžu byť napájané aj 12 V napätím. Napätie vytvára transformátor alebo zdroj, ktorý sa umiestňuje do blízkosti svietidiel, v prípade stropných svietidiel najčastejšie do stropného podhľadu. Pre napájanie svietidiel z transformátora sa používajú káble na malé napätie. Ak chcete ušetriť, LED svietidlá a žiarovky sú jasnou voľbou - taká 6 W LED žiarovka svieti rovnako ako klasická 60 W žiarovka, pričom spotrebuje zlomok elektrickej energie. Umožňujú inteligentnú inštaláciu, kde sa vypínače môžu „učiť“, ktoré svietidlo budú zapínať a užívateľovi poskytujú možnosť voľnosti pri zmene rozmiestnenia nábytku. Taktiež umožňujú nastaviť úroveň osvetlenia, a tým vytvoriť náladu, akú práve chceme: napríklad pri stolovaní pridáme viac svetla, alebo pri oddychu svetla uberieme. Niektoré prvky, napríklad stmievače radu Unica, si zapamätajú poslednú nastavenú hodnotu stmievania a pri ďalšom zapnutí sa rozsvietia tak, ako sme ich naposledy nastavili.

Špecifiká elektroinštalácie v kuchyni a kúpeľni

Osobitnú pozornosť treba venovať kuchyni a napájaniu spotrebičov v nej. Tu je vhodné rozdeliť zásuvkové obvody na spotrebiče zabudované v kuchynskej linke a na spotrebiče položené na nej. Zabudované spotrebiče ako umývačka riadu, drvič, elektrická rúra, chladnička, mikrovlnná rúra prípadne kávovar a všetko ostatné, čo môže byť vstavané, by malo mať svoju vlastnú zásuvku. Preto je vhodné aj poznať, kde tieto spotrebiče budú umiestnené a pamätať aj na odporúčania výrobcov spotrebičov. Pozornosť musíme venovať aj zariadeniam, ktoré je vhodné mať pripojené samostatne, napríklad kotol, práčka, chladnička, domáca vodáreň alebo alarm. Napríklad kotlu neprospieva nepredvídané odpojenie od zdroja a opätovné pripojenie. A to sa pri spoločnom okruhu ľahko môže stať - ak sa na niektorej zásuvke uvoľnia kontakty, zhodí sa istič a podobne - potom sú všetky zásuvky nefunkčné.

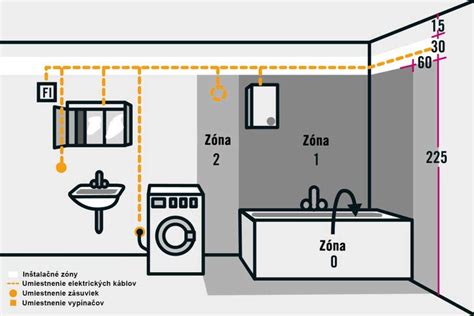

V niektorých priestoroch ako napr. kúpeľňa, kuchyňa, umývacie priestory, priestor okolo bazéna alebo exteriérové priestory, platia pre elektroinštaláciu prísnejšie pravidlá ako pre ostatné priestory domu. Okolie umývadiel sa považuje za umývací priestor, kúpeľňa je zase rozdelená na niekoľko elektroinštalačných zón, do ktorých môžete umiestniť rôzne typy elektrických zariadení. Vypínače a zásuvky na 230 V musíte umiestniť aspoň 60 cm od vane. V kúpeľni by ste nemali zabudnúť ani na tzv. pospájanie. Práčka v kúpeľni musí mať samostatný okruh - podľa predpisov.

Najčastejšie chyby pri príprave elektroinštalácie

• Vedenie káblov šikmo: výrazne komplikuje orientáciu pri opravách a úpravách, často vedie k ich neúmyselnému navŕtaniu.
• Príliš plytké drážky: kábel je nedostatočne chránený, môže sa poškodiť omietkou alebo aj pri bežnom vŕtaní poličky.
• Chýbajúca chránička: najmä pri kábloch v podlahe alebo v zemi bez ochrany klesá ich životnosť a zvyšuje sa riziko poruchy.
• Podcenenie počtu zásuviek: vedie k častému používaniu rozdvojok a predlžovačiek, ktoré zbytočne zaťažujú sieť a zvyšujú riziko preťaženia aj požiaru.

Revízia a dokumentácia

Elektroinštalácia je tzv. vyhradené technické zariadenie, preto je povinná jej revízia. Revíziu vykonáva kvalifikovaný revízny technik s osvedčením podľa §24 vyhl. MPSVaR č. 508/2009 Z.z. Táto vyhláška predpisuje aj intervaly následných pravidelných revízií. Pre murované obytné objekty je to každých 5 rokov, pre obytné objekty zhotovené z materiálov so stupňom horľavosti C, D, E a F1 (napr. drevodomy, montované domy) je to každých 3 rokov. Hoci aktuálnosť revízií vám pravdepodobne nebude nikto kontrolovať, problémy môžu nastať v prípade požiaru či úrazu elektrickým prúdom. Vtedy sa vystavujete ekonomickým i trestnoprávnym dôsledkom (nepreplatenie poistného plnenia, vymáhanie náhrady škody zo strany poškodených, trestné stíhanie). Výchozia revízia a dokumentácia stavu sú kľúčové pred úvahou o budúcom rozšírení. Len takto zabezpečíte, že realizácia presne odráža návrh a že inštalácia bude spoľahlivá a bezpečná.

7-krokový postup pre realizáciu elektroinštalácie

Praktické je postupovať v 7 krokoch:

1. Prípojka a hlavný istič: vyriešenie spôsobu pripojenia domu k distribučnej sieti a rezervovaného príkonu.
2. Uzemnenie a HUS (Hlavné uzemňovacie pospojovanie): riešenie uzemnenia, hlavného pospojovania, prípadného bleskozvodu a koordinácie SPD.
3. Návrh okruhov a prierezov: návrh počtu a rozdelenia okruhov, prierezov káblov a trás vedenia. Pri väčších vzdialenostiach treba overiť úbytok napätia a prípadne zvoliť väčší prierez.
4. Domový rozvádzač: návrh a usporiadanie domového rozvádzača (SPD, hlavný istič, prúdové chrániče, RCBO).
5. Zásuvky a vypínače v miestnostiach: konkrétne rozmiestnenie zásuviek, vypínačov a ovládania svetiel.
6. Osvetlenie a regulácia kúrenia: návrh osvetlenia a zváženie štruktúrovanej kabeláže pre stabilné internetové pripojenie (home office, TV, multimédiá, smart home).
7. Revízia a dokumentácia: výchozia revízia a dokumentácia stavu elektroinštalácie.

Pri novostavbe rodinného domu alebo väčšej rekonštrukcii je projekt elektroinštalácie prakticky nevyhnutný. Elektrikár sa potom riadi projektom a navrhnutým riešením. Už pri projekte je rozumné počítať s rezervou príkonu, miestom v rozvádzači, chráničkami a prípadne aj pripravenými prívodmi pre FVE a wallbox.
