Elektrický rozvádzač: Srdce modernej elektroinštalácie

Elektrický rozvádzač, často označovaný aj ako elektrická skrinka, ističová skrinka či rozvodná doska, predstavuje kľúčový prvok každej modernej elektroinštalácie. Slúži ako centrálny distribučný bod, ktorý prijíma elektrickú energiu z hlavného prívodu a bezpečne ju rozdeľuje do jednotlivých obvodov napájajúcich naše domovy, firmy či priemyselné objekty. Hoci sa na prvý pohľad môže zdať ako obyčajná skrinka s množstvom prepínačov, jeho funkcia a správne pochopenie sú kľúčové pre bezpečnosť a spoľahlivosť celého elektrického systému.

Základné pojmy a rozdiely: Rozvádzač verzus rozvodnica

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi podstatné rozdiely, ktoré ovplyvňujú ich použitie a obsluhu. Elektrický rozvádzač je komplexnejšie zariadenie, ktoré musí spĺňať prísne normy a predpisy a je zhotovované výrobcom. Manipulácia s ním, najmä ak ide o elektromerový rozvádzač, je obmedzená a vyžaduje špecializované vzdelanie.

Rozvodnica je v podstate jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače sa bežne nachádzajú v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Jej hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Na rozdiel od rozvádzačov má k rozvodniciam a ich obsluhe prístup bežne aj laik bez potrebného osvedčenia, ktorý v prípade potreby dokáže napríklad odstaviť nejaký obvod.

Komponenty elektrického rozvádzača a ich funkcie

Kapacita a veľkosť rozvádzača sa odvíja od počtu a typu komponentov, ktoré v ňom sú umiestnené:

• Kryt a skrinka: Sú vyrobené z odolných materiálov, ako je oceľ alebo plast. Ich primárnou funkciou je ochrana vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou.
• Ističe: Kľúčové ochranné prvky, ktoré chránia elektrické obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny.
• Prúdové chrániče (RCCB): Poskytujú dodatočnú, zásadnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v napájacích a vratných kábloch.
• Prípojnica: Lišta, ktorá slúži ako nosný prvok pre všetky elektrické rozvody vnútri rozvádzača.
• Ďalšie komponenty: V útrobách sa môžu nachádzať aj poistky, rôzne typy spínačov, transformátory, meniče napätia alebo rôzne automatizačné moduly.

Typy rozvádzačov podľa účelu a prevedenia

Rozdelenie elektrických rozvádzačov závisí od viacerých parametrov, vrátane ich umiestnenia, konštrukčného vyhotovenia a účelu použitia:

1. Bytová rozvodnica: Slúži na rozvod energie v bytoch, domoch či kanceláriách.
2. Elektromerový rozvádzač: Je predpripravený na montáž elektromeru a ďalších pomocných zariadení; dodáva sa s hlavným ističom, ktorý je možné zaplombovať.
3. Stavebný rozvádzač: Špeciálna kategória určená na dočasné napájanie elektrickou energiou počas stavebných prác.

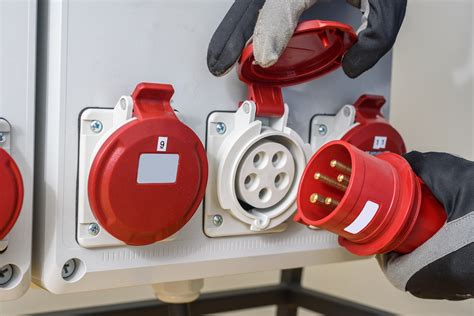

4. Zásuvková rozvodnica: Osadená jednou alebo viacerými elektrickými zásuvkami na 230 V alebo 400 V.

Dôležité parametre pri výbere

Pri výbere rozvádzača je potrebné zohľadniť niekoľko kľúčových parametrov:

Počet modulov

Najdôležitejším parametrom je počet modulov, resp. pozícií pre prístroje. Maximálny počet modulov na jednom rade býva 18. Pri výbere je vždy múdre nechať si rezervu v počte niekoľkých modulov pre prípadné budúce rozšírenie.

Trieda krytia IP

Trieda krytia IP udáva, aká odolná je rozvodná skrinka voči vniknutiu cudzích predmetov (vrátane prachu) a vody. Štandardom pre bytové rozvodnice je krytie IP40, zatiaľ čo pre náročnejšie podmienky sa používajú rozvádzače s krytím až IP65.

Spôsob montáže

Rozvádzače sa môžu montovať na stenu (na omietku), čo je vhodné v prípade dodatočných inštalácií, alebo pod omietku (zápustné), čo poskytuje esteticky čistejší vzhľad, ale vyžaduje stavebné úpravy.
