Nový závesný elektrokotol Ray predstavuje najjednoduchší spôsob vykurovania vášho domu pomocou elektrickej energie. Elektrický kotol PROTHERM Ray 9 KE predstavuje moderné a efektívne riešenie pre vykurovanie domácností a iných objektov, kde nie je dostupná plynová prípojka alebo slúži ako záložný zdroj. Tento závesný elektrický kotol s výkonom 9 kW je navrhnutý s dôrazom na maximálnu efektivitu, spoľahlivosť a komfort užívateľa.
Kľúčové vlastnosti a výhody
Nová rada elektrických kotlov Protherm RAY využíva plynulý modulačný rozsah výkonu pre dosiahnutie maximálnej efektivity pri prevádzke vykurovacieho systému. Vďaka plynulej modulácii, resp. postupnému spínaniu výkonu, nedochádza pri zapínaní elektrokotla k nežiadúcim výkyvom v elektrorozvodnej sieti, čo umožňuje efektívne využívanie výkonu kotla s cieľom dosiahnuť maximálnu tepelnú pohodu pri čo najnižších nákladoch.
Hlavnou výhodou plynulej modulácie kotla je postupné spínanie alebo odpájanie jednotlivých vykurovacích špirál, čo v konečnom dôsledku znamená predĺženie životnosti kotla najmä vďaka rovnomernému rozdeleniu spínacích cyklov medzi jednotlivé vykurovacie špirály. Vďaka plynulej modulácii sa výkon kotla a doba prevádzky prispôsobuje aktuálnej potrebe tepla vykurovaného objektu na základe snímania vnútornej teploty. Vysoko účinný elektrokotol - vďaka plynulej modulácii sa výkon kotla automaticky prispôsobuje aktuálnej potrebe tepla. Jedinou vecou, ktorú pre jeho prevádzku potrebujete, je elektrická prípojka.
Vysokoúčinné a tiché čerpadlo
Nové a zdokonalené zabudované čerpadlo sa vyznačuje vysokou účinnosťou a zohreje vaše radiátory či podlahové kúrenie naozaj veľmi rýchlo. Okrem vysokej účinnosti je naviac aj úplne tiché. Mimoriadne nízka hlučnosť vďaka kvalitnej izolácii umožňuje inštalovať kotol aj v obytných priestoroch.
eBus komunikačné rozhranie a inteligentná regulácia
Všetky závesné elektrické kotly RAY sú vybavené eBus komunikačným rozhraním, čo umožňuje širokú variabilitu pri pripojení rôznych druhov regulácie. Integrované rozhranie eBUS umožňuje, aby kotol Ray pracoval aj v rozsiahlejších vykurovacích systémoch s ostatnými Protherm zariadeniami, napríklad systémovým regulátorom, tepelným čerpadlom, prípadne solárnym systémom a pod. Pomocou tohto integrovaného eBUS rozhrania dokáže elektrokotol Ray komunikovať s regulátorom a zabezpečiť tak optimálne vykurovanie a ohrev vody podľa individuálnych požiadaviek. Kotol tiež ponúka možnosť ovládania cez internet pomocou GSM brány a smart regulátora MiGo.
Príprava teplej úžitkovej vody (TÚV)
Ak k elektrokotlu Ray jednoducho pripojíte zásobník na teplú vodu, zabezpečíte štandardné potreby teplej vody pre celú rodinu. Prostredníctvom trojcestného prepínacieho ventilu a externého snímača teploty vody NTC (nie je súčasťou dodávky kotla, nutné dokúpiť ako príslušenstvo) umožňuje kotol Protherm RAY 9 KE nielen vykurovanie, ale aj prípravu teplej úžitkovej vody v externom zásobníku s nepriamym ohrevom. Nepriamoohrevný zásobník na ohrev TÚV je ku kotlu možné pripojiť aj dodatočne, keďže si to vyžaduje iba minimálne úpravy.
V rámci zvýhodnených zostáv je k dispozícii napríklad stacionárny zásobník teplej vody Protherm FE 120 BM s objemom 117 litrov, ktorý je dizajnovo vhodný do interiéru a vďaka kvalitnému smaltovaniu a horčíkovej anóde zaručuje dlhú životnosť. Nastavovanie požadovanej teploty vody v zásobníku je možné priamo na displeji kotla alebo pomocou regulátora. Umožňuje odber veľkého množstva teplej vody na niekoľkých miestach súčasne a zaisťuje jej priebežné dohrievanie.
Bezpečnostné prvky a funkcie
Elektrické kotly Protherm RAY sú vybavené množstvom bezpečnostných prvkov, ktoré zaručujú bezpečný a spoľahlivý chod. Medzi tieto prvky patria:
- Protimrazová ochrana: Ak teplota vykurovacej vody poklesne pod +5 °C, automaticky sa aktivuje čerpadlo, aby sa zabránilo zamrznutiu systému. Pri poklese pod 8°C sa spustí ohrev systému na teplotu 25°C. Táto funkcia je aktívna len pri zabezpečení stáleho chodu čerpadla, t.z. pri pripojení kotla na elektrickú sieť.
- Automatické zaznamenávanie neštandardných prevádzkových stavov: Kotol monitoruje prevádzkové stavy a zaznamenáva prípadné abnormality.
- Ochrana proti zablokovaniu čerpadla: Zabraňuje zatuhnutiu čerpadla pri dlhšej odstávke kotla.
- Bezpečnostná tepelná poistka proti prehriatiu: Chráni kotol a jeho komponenty pred prekročením maximálnej nastavenej teploty. V prípade aktivovania ochrany sa kotol prepne do poruchového stavu.
- Poistný bezpečnostný ventil: Ochrana kotla pred prekročením tlaku vo vykurovacom okruhu (max. prevádzkový tlak 3 bar).
- Automatický odvzdušňovací ventil: Zabezpečuje dokonalé odvzdušnenie vykurovacieho okruhu kotla.
Technické parametre a pripojenie Protherm Ray 9 KE
Elektrický kotol Protherm RAY 9 KE má kompaktné rozmery a nízku hmotnosť, čo umožňuje jeho jednoduché umiestnenie aj v stiesnených priestoroch. Kotol disponuje intuitívne ovládateľným LED displejom.
| Parameter | Hodnota |
|---|---|
| Vykurovací výkon | 9 kW |
| Energetická trieda pre vykurovanie (A++ až G) | D |
| Elektrické napätie | 3x230V / 400V+N+PE, 50 Hz |

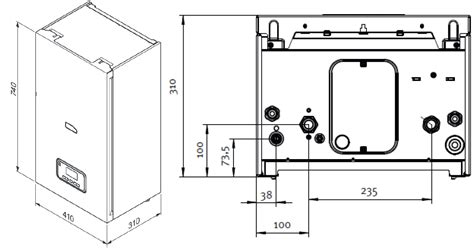

| Rozmery elektrokotla Ray (š/v/h) | 410 / 740 / 310 mm |
| Hmotnosť elektrokotla Ray (bez vody) | 24 kg |
| Objem integrovanej expanznej nádoby | 8 litrov |
| Krytie | IP 40 |
| Pripojovací závit prívod/spiatočka kúrenia | Vonkajší závit G3/4“ |
| Odporúčané pripojenie elektriny a istenie pre 9 kW | |
| Jednofázové pripojenie (1 x 230V AC) - min. prierez kábla | 3 x 10 mm² |
| Jednofázové pripojenie (1 x 230V AC) - požadovaný istič | 50 A |
| Trojfázové pripojenie (3 x 400V / 230V AC) - min. prierez kábla | 5 x 2,5 mm² |
| Trojfázové pripojenie (3 x 400V / 230V AC) - požadovaný istič | 16 A |
Odporúčaná regulácia pre optimálnu prevádzku
Pre dosiahnutie maximálnych úspor pri prevádzke kotla je kľúčové zvoliť si správny spôsob regulácie. Kotly Protherm RAY sú kompatibilné s rôznymi typmi regulátorov, ktoré sa vyznačujú nielen moderným dizajnom, ale ponúkajú aj množstvo užitočných funkcií:
- Pre radiátorové ústredné kúrenie: Ak máte inštalované radiátorové ústredné kúrenie, sú pre vás najvhodnejšie regulátory, ktoré snímajú priestorovú teplotu, ako napríklad manuálny Thermolink Select, alebo nastaviteľné Thermolink P či MiSet s týždňovým programom. Ak nemáte možnosť prepojiť regulátor s kotlom prostredníctvom kábla, môžete použiť bezdrôtové programovateľné digitálne termostaty Thermolink RC alebo MiSet R.
- Pre podlahové alebo stenové kúrenie: Pre majiteľov nehnuteľností s podlahovým prípadne stenovým kúrením sú vhodné ekvitermické regulátory, ktoré snímajú vonkajšiu teplotu. Keďže nízkoteplotné systémy majú dlhšiu dobu nábehu, je nutné, aby dostali včas informáciu o zmene vonkajšej teploty. Kotol so správne nastavenou ekvitermickou reguláciou pracuje úspornejšie a šetrí vaše peniaze. Elektrokotle Protherm RAY majú integrovanú základnú ekvitermickú reguláciu, ktorú viete aktivovať dokúpením a pripojením snímača vonkajšej teploty k elektrokotlu. Ak však potrebujete riadiť jeden vykurovací okruh, napríklad iba podlahové kúrenie a popritom ešte ohrev TÚV, odporúčame vám pre elektrokotol RAY použiť ekvitermický regulátor Thermolink P alebo systémový ekvitermický eBus regulátor MiPro.
- Diaľkové ovládanie: Ak ste fanúšikom moderných technológií a máte záujem o ovládanie elektrokotla na diaľku pomocou aplikácie vo vašom smartfóne, odporúčame použiť smart regulátor MiGo, ktorý dokáže prostredníctvom integrovaného eBus rozhrania a WiFi pripojenia komunikovať s kotlom z akéhokoľvek miesta, kde je dostupné pripojenie k internetu.
Pre zložitejšie systémy s viacerými vykurovacími okruhmi, napríklad pri kombinácii podlahového a radiátorového ústredného kúrenia, je odporúčaná konzultácia s projektantom kúrenia prípadne s odborným predajcom.
Použitie a inštalácia
Elektrický kotol Protherm RAY 9 KE je priestorovo úsporný a je vhodný pre vykurovanie domácností alebo administratívnych priestorov, rodinných domov, bytov a rekreačných objektov. Je tiež vhodný aj na podlahové kúrenie, vykurovanie obchodných a výrobných prevádzok a ako záložný zdroj k iným vykurovacím systémom. Vďaka svojim rozmerom sa zmestí aj do kuchynskej skrinky. Je ideálnou voľbou pri modernizácii rôznych objektov, kde nie je dostupný plyn alebo sa zvykne tiež využívať ako záložný zdroj k hlavnému zdroju tepla. Pomerne často sa používa aj pri inštaláciách v novostavbách, kde sa často zabúda na vyčlenenie priestoru pre technické zariadenia.
Jednoduchá a nenáročná montáž, bezpečné pripojenie, ľahká a intuitívna obsluha, jednoduché umiestnenie v akomkoľvek priestore sú praktické výhody, ktoré ocenia nielen profesionáli, ale aj koncoví užívatelia.
Dôležité bezpečnostné upozornenia: Montáž, uvedenie do prevádzky a údržbu elektrického kotla musí vykonať oprávnená osoba s príslušnou kvalifikáciou a vyškolená a registrovaná výrobcom, ktorá je zároveň zodpovedná za dodržanie platných predpisov, pravidiel a smerníc. Pri neodbornom použití alebo pri použití v rozpore s určením môže vzniknúť nebezpečenstvo ohrozenia zdravia alebo života používateľa alebo tretích osôb, prípadne vecné škody. Prestavby, úpravy a iné zmeny výrobku nie sú prípustné z bezpečnostných dôvodov. Pri používaní elektrického kotla je potrebné dodržiavať všetky pokyny uvedené v návode na montáž a obsluhu.
O značke Protherm
Protherm je slovenská spoločnosť s dlhoročnou tradíciou vo výrobe a distribúcii tepelných zdrojov a kotlov pre vykurovanie. Bola založená v 90. rokoch a od tej doby sa stala jedným z popredných výrobcov v tejto oblasti na Slovensku. Všetky produkty sú vyrábané z kvalitných materiálov a sú testované podľa medzinárodných štandardov. V roku 2004 sa značka Protherm úspešne začlenila do koncernu Vaillant Group, vďaka čomu získala možnosť exportovať svoje výrobky do množstva nových krajín po celom svete.
Spoločnosť sa zameriava na vývoj inovatívnych a ekologických riešení vykurovania, vrátane tepelných čerpadiel a solárnych systémov. Súčasťou Protherm Production je jedno z najmodernejších vývojových centier v Európe, kde sa rodia nápady pre nové účinnejšie produkty a optimalizuje sa dizajn s prihliadnutím na nové technológie a ich implementáciu.
