Elektrické kotly Protherm Ray predstavujú moderné a spoľahlivé riešenie pre ústredné vykurovanie rodinných domov, bytov či kancelárií. Tieto závesné elektrické zariadenia sú navrhnuté s dôrazom na efektivitu, jednoduchú obsluhu a dlhú životnosť. Výhody elektrického kotla sú porovnateľné s plynovými kotlami, avšak s jednou podstatnou výhodou: možnosťou pripojenia takmer kdekoľvek, kde je dostupná elektrická prípojka, čo pri plynových kotloch nie je vždy možné. Elektrická energia predstavuje najjednoduchší spôsob vykurovania vášho domu, bez ohľadu či máte byt alebo rodinný dom.
Základné vlastnosti a výhody elektrických kotlov Protherm Ray
Elektrické kotly Protherm Ray kombinujú jednoduchú a tichú prevádzku s kompletnou výbavou prevádzkových a bezpečnostných prvkov, čo z nich robí ideálnu voľbu pre moderné domácnosti.
Široký výkonový rozsah a plynulá modulácia
Kotol dokáže regulovať svoj výkon v širokom rozsahu, od 6,0 kW až do 28,0 kW, čo umožňuje presné prispôsobenie potrebám konkrétneho objektu. Výkon sa dá nastaviť po jednom stupni. Plynulá modulácia výkonu, resp. postupné spínanie vykurovacích špirál, zabezpečuje rovnomerné rozdelenie spínacích cyklov, predlžuje životnosť kotla a zabraňuje výkyvom v elektrorozvodnej sieti. Vďaka plynulej modulácii sa výkon kotla a doba prevádzky prispôsobuje aktuálnej potrebe tepla vykurovaného objektu na základe snímania vnútornej teploty. Kotol s vyšším výkonom je často schopný pracovať aj na nižší výkon, čím sa zvyšuje jeho efektivita a úspora energie.
Bezpečnosť a spoľahlivosť
Kotol obsahuje všetky potrebné bezpečnostné prvky, ako je poistný ventil, odvzdušňovací ventil, integrované obehové čerpadlo a expanzná nádoba (8 litrov). Pri známkach preťaženia elektrickej siete automaticky zníži výkon, čím zabráni výpadku ističov. Kotol má zabudovanú expanznú nádobu s objemom 8 litrov. Medzi ďalšie bezpečnostné prvky patrí bezpečnostná tepelná poistka proti prehriatiu, ktorá chráni kotol a jeho komponenty pred prekročením maximálnej nastavenej teploty. V prípade aktivovania ochrany sa kotol prepne do poruchového stavu.
Inteligentné ovládanie a regulácia
Elektrické kotly Ray sú v základnom prevedení vybavené integrovanou základnou ekvitermickou reguláciou, ktorá po pripojení snímača vonkajšej teploty umožňuje efektívne riadenie vykurovania, najmä pri podlahovom kúrení. Podporuje ovládanie cez trojfázový regulátor a je možné pripojenie ekvitermického izbového termostatu Protherm Thermolink P.
Tichá prevádzka a jednoduchá inštalácia
Vďaka kvalitnej izolácii a konštrukcii je prevádzka kotla mimoriadne tichá, čo umožňuje jeho inštaláciu aj v obytných priestoroch. Kompaktné rozmery, nízka hmotnosť a intuitívne ovládanie s LED displejom zjednodušujú montáž a používanie. Rozumná cena a nenáročná montáž sú ďalšími benefitmi. Vďaka svojim rozmerom sa zmestí aj do kuchynskej skrinky.
Ohrev teplej úžitkovej vody (TÚV)
Elektrický kotol Protherm Ray je navrhnutý pre ohrev vykurovacej vody a vďaka možnosti pripojenia externého zásobníka je možné zabezpečiť aj ohrev teplej úžitkovej vody (TÚV). Kotol je možné doplniť o nepriamoohrevný zásobník na teplú úžitkovú vodu, čo je ideálne pre rodiny s vyššími nárokmi na teplú vodu. Pomocou trojcestného prepínacieho ventilu a snímača teploty vody NTC (nie je integrovaný v kotli, nutné dokúpiť ako príslušenstvo) umožňuje okrem funkcie vykurovania zabezpečiť aj prípravu teplej úžitkovej vody v externom zásobníku s nepriamym ohrevom.
eBUS komunikačné rozhranie a flexibilita
Integrované eBus komunikačné rozhranie umožňuje širokú variabilitu pri pripojení rôznych typov regulácií a integráciu do komplexnejších vykurovacích systémov. Vďaka tomu môže kotol Ray pracovať aj v rozsiahlejších vykurovacích systémoch s ostatnými Protherm zariadeniami, napríklad systémovým regulátorom, tepelným čerpadlom, prípadne solárnym systémom a pod.
Ako vybrať správny výkon elektrického kotla Protherm Ray
Pri výbere vhodného výkonu elektrického kotla je dôležité zohľadniť niekoľko faktorov:
- Vykurovaná plocha (m²)
- Stupeň zateplenia objektu
- Typ okien a dverí
- Počet a typ radiátorov
- Požadovaná vnútorná teplota
Väčšina zákazníkov sa pri výbere výkonu spolieha na odporúčania predajcov alebo servisných technikov. Napríklad pre dom s rozlohou 120 m² sa často odporúča kotol s výkonom okolo 12 kW, zatiaľ čo pre väčšie objekty (napr. 150 m²) môže byť vhodnejší výkonnejší kotol (cca 15 kW).
Pre zateplené domy s rozlohou 80m²-150m² odporúčame kotly s vykurovacím výkonom 6kW - 9kW - 12kW - 14kW - 18kW. Pre domy s rozlohou 150m²-180m² odporúčame: 21kW - 24kW - 28kW. Ak naozaj len na temperovanie, tak skutočne bude stačiť i 12 kW kotol Protherm Ray na prechodné obdobia (jar, jeseň).
Výkon vs. spotreba
Je dôležité si uvedomiť, že udávaný výkon kotla (napr. 12 kW) nie je jeho spotrebou, ale maximálnym výkonom, ktorý dokáže dodať. Napríklad, spotreba 14 kWh za hodinu platí pre plný výkon. Kotol s vyšším výkonom je často schopný pracovať aj na nižší výkon, čím sa zvyšuje jeho efektivita a úspora energie.
Parametre modelov Protherm Ray
Elektrické kotly Protherm RAY sú dostupné vo výkonových radoch od 6,0 kW až do 28,0 kW, čo pokrýva potreby rôznych typov objektov.
| Parameter | Hodnota pre 6KE - 28KE modely |
|---|---|
| Vykurovací výkon (kW) | 6 - 9 - 12 - 14 - 18 - 21 - 24 - 28 |
| Elektrické napätie | 3x230V / 400V+N+PE, 50 Hz |
| Energetická trieda pre vykurovanie | D |
| Rozmery š/v/h (mm) | 410 x 740 x 310 |
| Hmotnosť (kg) | 23,7 - 27,4 |
| Pripojené komunikačné rozhranie | Integrované rozhranie eBUS |
Regulácia a úspora energie s Protherm Ray
Pre maximálnu efektivitu a úsporu nákladov na vykurovanie sa odporúča použiť kvalitné regulátory teploty, ktoré sa vyznačujú moderným dizajnom a ponúkajú množstvo užitočných funkcií. Elektrické kotly Protherm Ray podporujú rôzne typy regulácií:
Typy regulátorov
- Priestorové termostaty: Manuálne (napr. Thermolink Select) alebo programovateľné (napr. Thermolink P, MiSet) termostaty, ktoré snímajú priestorovú teplotu a sú najvhodnejšie pre radiátorové ústredné kúrenie.
- Bezdrôtové termostaty: Napr. Thermolink RC alebo MiSet R, ak nie je možnosť káblového pripojenia.
Ekvitermická regulácia pre maximálnu efektivitu
Pre majiteľov nehnuteľností s podlahovým prípadne stenovým kúrením sú vhodné ekvitermické regulátory, ktoré snímajú vonkajšiu teplotu. Keďže nízkoteplotné systémy majú dlhšiu dobu nábehu, je nutné, aby dostali včas informáciu o zmene vonkajšej teploty. Kotol so správne nastavenou ekvitermickou reguláciou pracuje úspornejšie a šetrí vaše peniaze. Elektrokotly Protherm RAY majú integrovanú základnú ekvitermickú reguláciu, ktorú viete aktivovať dokúpením a pripojením snímača vonkajšej teploty k elektrokotlu. Pre riadenie jedného vykurovacieho okruhu (napr. podlahové kúrenie) a ohrevu TÚV je pre elektrokotol Ray vhodný ekvitermický regulátor Thermolink P alebo systémový ekvitermický eBus regulátor MiPro.
Smart regulácia pre modernú domácnosť
Ak ste fanúšikom moderných technológií a máte záujem o ovládanie elektrokotla na diaľku pomocou aplikácie vo vašom smartfóne, odporúčame použiť smart regulátor MiGo. Ten dokáže prostredníctvom integrovaného eBus rozhrania a WiFi pripojenia komunikovať s kotlom z akéhokoľvek miesta, kde je dostupné pripojenie k internetu.
Využívanie dvojtarifnej sadzby za elektrickú energiu (nízky tarif) spolu s funkciou HDO (hromadného diaľkového ovládania) môže tiež prispieť k zníženiu prevádzkových nákladov. Odporúča sa nastaviť kúrenie tlmene alebo prerušovane, aby sa maximalizovalo využitie lacnejšej elektrickej energie. Ak potrebujete poradiť s výberom, konzultujte výber vhodného vykurovania s vaším montážnym a servisným technikom (sieť partnerov Protherm).
Integrácia a kombinácia s inými zdrojmi tepla
Elektrické kotly Protherm Ray je možné použiť nielen ako hlavný zdroj vykurovania, ale aj ako záložný zdroj pre kotly na pevné palivá alebo tepelné čerpadlá. Táto kombinácia môže byť výhodná napríklad v prechodných obdobiach, keď hlavný zdroj nie je v prevádzke, alebo ako doplnkové kúrenie pre rýchle zvýšenie teploty v dome. V chladnom období, kedy hlavný zdroj nevykúri objekt na požadovanú teplotu, môžeme objekt doplniť elektrokotlom.
Pre majiteľov chát, chalúp alebo akýchkoľvek nepravideľne obývateľných objektov, elektrokotol s termostatom zaistí vnútornú teplotu nad nulou bez ohľadu na vonkajšie mrazy. Moderné elektrokotly ponúkajú praktickú možnosť diaľkového ovládania. Ak máte kotol na pevné palivo a ručné prikladanie, môžete elektrokotlom zvyšovať tepelný komfort a prikurovať napríklad v noci alebo dopoludnia, keď nie ste doma. Okrem toho, že máte konštantnú príjemnú teplotu, budova nestihne vychladnúť a nemusí sa tak opakovane vykurovať.

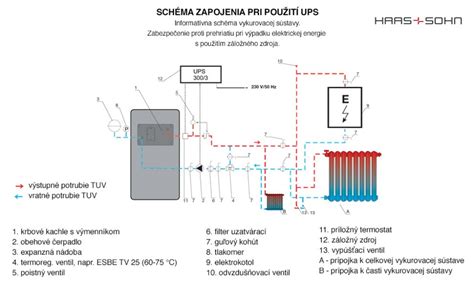

Kombinácia s krbovými kachľami
Z rovnakého dôvodu je výhodná populárna kombinácia elektrokotol a krbové kachle. Drevo je najlacnejším palivom, ale vyžaduje častú obsluhu. Elektrokotol je naopak bezobslužný a ľahko programovateľný, a tak môže vykrývať i nedostatky alternatívnych zdrojov tepla.
Inštalácia, rozmery a pripojenie
Kompaktné rozmery a mimoriadne tichá prevádzka umožňujú montáž závesného elektrického kotla Protherm RAY aj v obytných priestoroch. Najmä pre praktické rozmery je ideálnou voľbou pri modernizácii rôznych objektov, kde nie je dostupný plyn, alebo sa zvykne tiež využívať ako záložný zdroj k hlavnému zdroju tepla. Pomerne často sa používa aj pri inštaláciách v novostavbách, kde sa často zabúda na vyčlenenie priestoru pre technické zariadenia.
Kompaktné rozmery
- Výška kotla - 740 mm
- Šírka kotla - 410 mm
- Hĺbka kotla - 310 mm
- Hmotnosť bez vody - 26 kg
Technické požiadavky na pripojenie
Pripojovacie závity elektrokotla RAY 21 KE na napojenie médií sú: prívod kúrenia - vonkajší závit G3/4“, spiatočka kúrenia - vonkajší závit G3/4“. Pre pripojenie kotla je zvyčajne potrebné trojfázové pripojenie 3 x 400V / 230V AC s dostatočne dimenzovaným prierezom prívodného kábla (napr. 5 x 6 mm²) a požadovaným ističom (napr. 40 A pre 21 kW kotol).
Základné vybavenie kotla
Kotol Protherm RAY v základnej výbave obsahuje:
- Ovládací panel s LED displejom - pre zobrazenie aktuálnych a nastavených prevádzkových veličín.
- Vysoko účinné obehové čerpadlo - úsporné čerpadlo s reguláciou otáčok a automatickým odvzdušňovacím ventilom.
- Expanznú nádobu na kúrenie - objem 8 litrov.
- Poistný bezpečnostný ventil - ochrana kotla pred prekročením tlaku vo vykurovacom okruhu - max. prevádzkový tlak 3 bar.
- Automatický odvzdušňovací ventil - pre dokonalé odvzdušnenie vykurovacieho okruhu kotla.
Bezpečnostné upozornenia a dôležité informácie
Pri inštalácii elektrického kotla je nevyhnutné dodržiavať prísne bezpečnostné normy a predpisy.
- Odborná montáž a údržba: Montáž, uvedenie do prevádzky a údržbu elektrického kotla musí vykonávať výhradne oprávnená osoba s príslušnou kvalifikáciou, vyškolená a registrovaná výrobcom, ktorá je zároveň zodpovedná za dodržanie platných predpisov, pravidiel a smerníc. Opravy a údržbu elektrického kotla smú vykonávať iba oprávnené organizácie určené výrobcom.
- Pravidlá používania a záruka: Pri používaní elektrického kotla je potrebné dodržiavať všetky pokyny uvedené v návode na montáž a obsluhu. Návod na montáž a obsluhu sú súčasťou produktu a musia byť uchovávané až do ukončenia prevádzky elektrokotla. Prestavby, úpravy a iné zmeny výrobku nie sú prípustné z bezpečnostných dôvodov. Za škody vzniknuté nenáležitým resp. neprimeraným zaobchádzaním s výrobkom výrobca neručí. Výrobca nezodpovedá za škody spôsobené použitím neoriginálnych náhradných dielov. V prípade nedodržiavania pokynov v návode na montáž a obsluhu zanikajú všetky nároky vyplývajúce zo záruky poskytovanej výrobcom.
- Protimrazová ochrana: Ak teplota vykurovacej vody poklesne pod 8°C, automaticky sa spustí ochrana proti mrazu spustením zabudovaného vysokoúčinného čerpadla s následným ohrevom systému na teplotu 25°C, v prípade že by teplota vody klesla pod 5°C. Funkcia je aktívna iba pri zabezpečení stáleho chodu čerpadla, t. z. pri pripojení na elektrickú sieť.
- Ochrana proti zablokovaniu: Kotol disponuje ochranou čerpadla proti zatuhnutiu pri dlhšej odstávke.
Prečo zvoliť elektrický kotol Protherm Ray?
Pre novostavby a rekonštrukcie
Ak potrebujete nové elektrické vykurovanie, nový závesný kotol Ray je skvelá voľba. Je vhodný pre vykurovanie rodinných domov, bytov, rekreačných objektov, ale aj obchodných a výrobných prevádzok. Svoje uplatnenie nájde aj pri inštalácii vodného podlahového kúrenia.
Pre nízkoenergetické domy
Elektrokotol je tiež vhodným primárnym zdrojom tepla pre domy a byty s nízkou tepelnou stratou. Zjednodušene povedané, platí rovnica, že čím nižšia je spotreba energie, tým výhodnejšie je obstaranie elektrokotla. To ho predurčuje nielen na použitie v zateplených rodinných domoch a rekreačných objektoch, ale aj v bytoch.
Jednoduchosť a komfort
Obyvatelia bytu ocenia okrem malých rozmerov elektrokotla tiež jeho tichú prevádzku a možnosť inštalácie na stenu bez nutnosti zaistenia prístupu vzduchu, vďaka čomu sa dá bez problémov zakomponovať prakticky kamkoľvek do interiéru. Nízka hlučnosť vďaka kvalitnej izolácii, jednoduchá obsluha, praktické rozmery, ktoré umožňujú inštaláciu aj v stiesnených priestoroch a priaznivá cena sú jednoznačné benefity, kvôli ktorým sú elektrické kotly Protherm RAY tak obľúbené pri riešení vykurovania v rodinných domoch, bytových domoch, administratívnych objektoch a všade tam, kde nie je dostupný plyn ako vykurovacie médium.
