Komplexný sprievodca elektrickými rozvádzačmi a rozvodnicami od SEZ Dolný Kubín

Úvod: Čo sú elektrické rozvádzače a rozvodnice?

Rozvádzače a rozvodnice sú elektrické skrine a boxy určené na bezpečné rozdelenie, istenie a ovládanie elektrických obvodov v bytových, priemyselných aj vonkajších inštaláciách. Slúžia na sústredenie elektrických prístrojov a pripojení do jedného bezpečného celku, aby bolo možné obvody prehľadne rozdeliť, istiť a ovládať. Zároveň chránia vodiče a prístroje pred dotykom, prachom a vlhkosťou podľa zvoleného krytia IP. Správny výber rozvádzača alebo rozvodnice rozhoduje o bezpečnosti, prehľadnosti a servisovateľnosti celej inštalácie.

V tejto kategórii nájdete fólie, nálepky a značenie, elektromerové rozvádzače, zásuvkové rozvodnice, skrinky na ističe, prázdne rozvodné skrine, rack skrine a príslušenstvo rozvodníc a rozvádzačov. V praxi sa používajú od bytových modulárnych rozvádzačov (napríklad zapustené vyhotovenia s desiatkami modulov) až po skriňové prázdne rozvodné skrine do dielní a prevádzok. Modulárne rozvádzače často obsahujú N/PE svorkovnice a umožňujú rýchlu montáž na DIN lištu, čo je dôležité pri rekonštrukciách aj nových rozvodoch.

SEZ Dolný Kubín: Tradícia a kvalita v elektrotechnike

Elektroinštalačný materiál od SEZ Dolný Kubín majú slovenskí elektrikári (aj tí zahraniční) v obľube hneď z viacerých dôvodov. Podnik SEZ Dolný Kubín vznikol už v roku 1947 pod názvom ELEKTRO-PRAGA Dolný Kubín ako súčasť koncernu MEZ (Moravské elektrotechnické závody). Bol to teda štátny podnik, ktorý neskôr od roku 1958 pôsobil pod názvom Slovenské elektrotechnické závody š. Takže dolnokubínska SEZ-ka onedlho oslávi 80. výročie. Zrejme ste už počuli o SEZ Krompachy a možno si týchto dvoch výrobcov občas pomýlite. Krompašská SEZ-ka bola takisto súčasťou MEZ ako štátny podnik.

SEZ Dolný Kubín sa vyznačuje vlastným výskumom a vývojom, lisovňou, galvanizovňou, montážou a vlastnou kovovýrobou i nástrojárňou na výrobu lisovacích foriem. V prvom rade je to kvalita - nielen z hľadiska používaných materiálov, ale aj z hľadiska premyslenosti a prepracovanosti dizajnu. Predávané výrobky sú od overených výrobcov, ktoré zodpovedajú požiadavkám platnej legislatívy a európskych noriem.

Kľúčové produkty SEZ Dolný Kubín

SEZ Dolný Kubín ponúka široký sortiment elektroinštalačného materiálu, ktorý je neodmysliteľnou súčasťou každej elektrickej inštalácie.

Inštalačné krabice (vrátane Aciduriek)

Inštalačné krabice SEZ sú základom sortimentu SEZ DK, vyberať môžete z desiatok druhov. Samozrejme, máte na výber z prístrojových krabíc (pod zásuvky či vypínače) a rozbočovacích - vrátane klasických so šróbovacím venčekom, ak nechcete použiť WAGO svorky. Špecialitou dolnokubínskej SEZ-ky, ktorú poznajú hádam všetci elektrikári vrátane tých najstarších, sú tzv. acidurky. Dnes už legendárne elektroinštalačné krabice acidurky od SEZ DK kúpite okrem sivej aj v hnedej či čiernej farbe.

Zásuvky a zástrčky

Okrem krabíc je dolnokubínska SEZ-ka medzi elektrikármi známa aj zásuvkami a zástrčkami (vidlicami).

Svorky, svorkovnice a ukončovacie prvky

Okrem uvedených produktov vyrába SEZ DK desiatky druhov svoriek a svorkovníc - od radových do rozvádzačov až po veľké stupačkové. Vyrábajú aj rôzne ukončovacie prvky ako káblové dutinky, káblové oká, spojky atď.

Ostatný sortiment

Majú tiež bohatú ponuku tzv. koncových vypínačov.

Zásuvkové rozvodnice: Prehľad a príklady

Zásuvkové rozvodnice sú skrátka niečo ako viacnásobná zásuvka na povrch. Typicky sa používajú okolo domu: v dielni, garáži, na terase, alebo na fasáde domu. Zásuvková rozvodnica SEZ DK je ideálne riešenie pre garáže, dielne, záhradné domčeky, terasy či fasády domov. Mnohé z nich majú vlastné istenie, takže v prípade problémov nemusíte utekať k hlavnému rozvádzaču. Zásuvkové rozvodnice riešia mobilnú alebo pevne montovanú distribúciu napájania tam, kde potrebujete kombináciu 230 V a 400 V zásuviek. Typickým príkladom sú rozvodnice s vývodmi 2×16 A/400 V/5P + 2×250 V, vo vyhotovení neistenom alebo s možnosťou istenia, s krytím napríklad IP44 až IP67 podľa prostredia.

Ako vybrať správny elektrický rozvádzač alebo rozvodnicu?

Pri výbere rozvádzača alebo rozvodnice si najprv ujasnite, či potrebujete hotové zásuvkové vyhotovenie (230 V/400 V, 16 A/32 A) alebo prázdnu skriňu na osadenie modulárnymi prístrojmi. Potom vyberajte podľa krytia IP, počtu modulov, spôsobu montáže (nástenná/zapustená) a požiadaviek na pripojenie (svorky N/PE, priechodky, dvere). Kľúčové je prispôsobiť vyhotovenie prostrediu a budúcemu rozšíreniu: iné nároky má bytový rozvádzač (napríklad 48 modulov, IP40) a iné prázdna kovová skriňa do výroby (napríklad IP55) alebo zásuvková rozvodnica do exteriéru (napríklad IP54-IP67).

Dôležité parametre

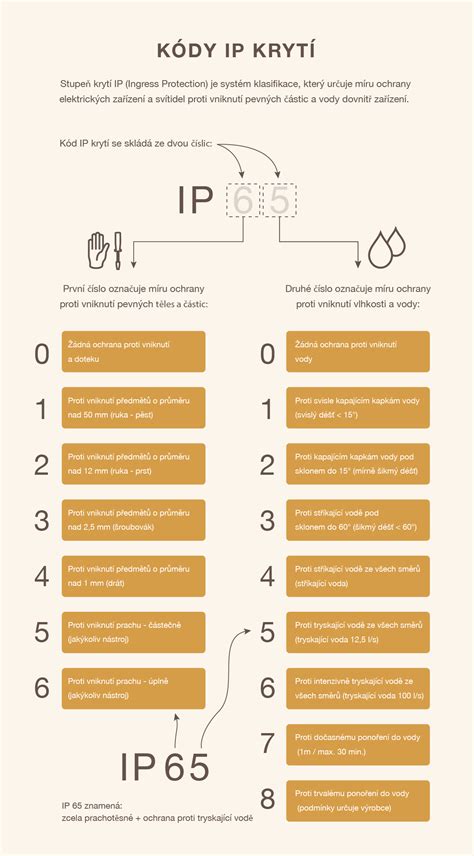

• Krytie (IP): Do interiéru sa bežne volí IP20/IP30 alebo IP40, do dielne a exteriéru IP44, IP54, IP55 až IP67; vyššie IP znižuje riziko vniknutia prachu a vody (napríklad rozvodnica s držiakom a vývodkou v IP67).
• Počet modulov (M) a radenie: Určite si rezervu pre budúce doplnenie; v ponuke sú malé rozvodnice (napríklad 5M, 7M, 11M, 13M) aj viacradové rozvádzače typu 4×12 modulov alebo 6×24 modulov.
• Spôsob montáže: Nástenné vyhotovenie urýchľuje montáž v technickej miestnosti, zapustené bytové rozvádzače šetria miesto a zlepšujú estetiku (napríklad zapustený bytový 90M s kovovými dvierkami).
• Typ dverí a prístup: Plné dvere znižujú riziko nechceného zásahu, priehľadné dvere zjednodušujú kontrolu; pri servise pomôžu aj náhradné dvere/dvierka (napríklad presklené alebo transparentné pre konkrétne rady rozvádzačov).
• Vyhotovenie zásuviek a istenie: Pri zásuvkových rozvodniciach sledujte kombináciu 230 V/400 V, počet a typ pólov (napríklad 5P), menovité prúdy 16 A/32 A a či je rozvodnica neistená, istená alebo má „možnosť istenia“ pre doplnenie prvkov podľa projektu.
• Materiál a odolnosť skrine: Plastové skrine sú ľahké a vhodné do bežných priestorov, kovové skriňové rozvádzače sa volia tam, kde je požiadavka na vyššiu mechanickú odolnosť a stabilitu (napríklad prázdne kovové skrine v IP55).

Kvalitne zvolený rozvádzač alebo rozvodnica znamená bezpečnejšiu inštaláciu, jednoduchšiu revíziu, rýchlejší servis a menšie riziko dodatočných úprav pri rozširovaní rozvodov.

Praktické tipy a často kladené otázky

Praktický tip: pri modulových rozvádzačoch si nechajte rezervu aspoň niekoľko modulov pre budúce doplnenie ochrany alebo okruhov.

Aké krytie IP zvoliť pre rozvodnicu do exteriéru alebo na stavbu?

Do vonkajšieho prostredia sa typicky volí minimálne IP44, častejšie IP54, a pri náročných podmienkach (striekajúca voda, prach) aj IP67. Príkladom je zásuvková rozvodnica s vývodkou a držiakom v IP67, ktorá lepšie znáša mokré a prašné prostredie.

Čo znamená „5P“ pri zásuvke 400 V a kedy ho potrebujem?

Označenie 5P znamená päťpólové vyhotovenie (L1, L2, L3, N, PE). Použijete ho pri trojfázových spotrebičoch, ktoré vyžadujú aj pracovný vodič N (napríklad kombinované záťaže 230/400 V). V ponuke sú zostavy napríklad 16 A/400 V/5P v kombinácii s 230 V zásuvkami.

Aký je rozdiel medzi neistenou rozvodnicou a rozvodnicou s možnosťou istenia?

Neistená rozvodnica má zásuvky vyvedené bez integrovaného istenia a ochranu riešite v nadradenom rozvádzači. Vyhotovenie s možnosťou istenia počíta s doplnením istenia v tele rozvodnice (moduly/miesto), čo je praktické, ak potrebujete mať ochranu priamo pri odberných zásuvkách.

Koľko modulov má mať bytový rozvádzač a prečo sa oplatí rezerva?

Počet modulov závisí od počtu okruhov a použitých prístrojov; bežné sú viacradové rozvádzače (napríklad 4×12 modulov) aj väčšie zapustené bytové vyhotovenia (napríklad 90M). Rezerva uľahčí doplnenie ďalšieho okruhu, prepäťovej ochrany alebo merania bez výmeny celej skrine.

Kedy zvoliť rack skriňu a kedy klasický elektrický rozvádzač?

Rack skriňa je určená pre slaboprúdové rozvody a dátové prvky (patch panely, switch, organizácia kabeláže), typicky v 10" alebo 19" štandarde. Klasický elektrický rozvádzač je pre silnoprúdové prístroje na DIN lištu a istenie okruhov. Nekombinujte ich bez jasného návrhu a oddelenia obvodov.

Má zmysel riešiť náhradné dvere alebo transparentné dvierka už pri výbere rozvádzača?

Áno, najmä v prevádzkach, kde hrozí mechanické poškodenie alebo potrebujete rýchlu vizuálnu kontrolu. Priehľadné dvere zjednodušia kontrolu stavu bez otvorenia, a dostupnosť náhradných dverí/dvierok pre konkrétny typ rozvádzača skracuje prestoje pri servise.

Bezpečnosť a legislatíva v elektroinštalácii

Montáž, zapojenie zásuvkových blokov, vypínačov alebo akékoľvek zásahy do elektroinštalácie sú činnosti, ktoré vyžadujú dodržiavanie prísnych pravidiel. Táto práca nie je len otázkou zručnosti, ale predovšetkým odbornosti a dodržiavania platných predpisov. Aby bolo zaistené ich bezpečné a správne použitie, venujte prosím pozornosť nasledujúcim pokynom.
