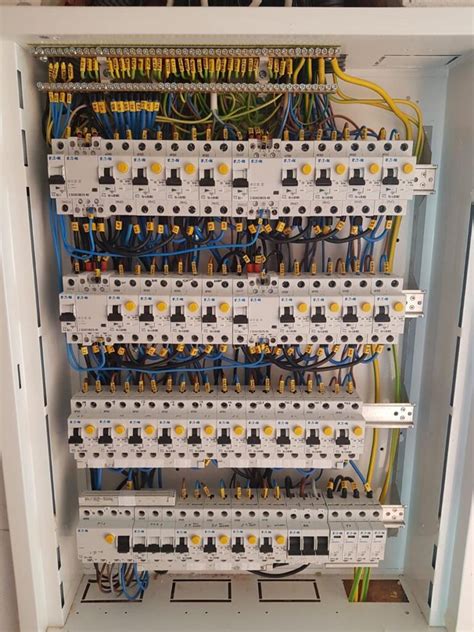

Rozvádzačom rozumieme skriňu s niekoľkými prívodnými aj výstupnými káblami, ktorá slúži na meranie odobranej elektrickej energie, istenie a ovládanie elektroinštalácie. Rozvádzače a rozvodnice sú elektrické skrine a boxy určené na bezpečné rozdelenie, istenie a ovládanie elektrických obvodov v bytových, priemyselných aj vonkajších inštaláciách. Slúžia na sústredenie elektrických prístrojov a pripojení do jedného bezpečného celku, aby bolo možné obvody prehľadne rozdeliť, istiť a ovládať. Zároveň chránia vodiče a prístroje pred dotykom, prachom a vlhkosťou podľa zvoleného krytia IP.
Do rozvádzačov a rozvodníc sa inštalujú ochranné prístroje (ističe, prúdové chrániče…) a ďalšie pomocné prístroje (stýkače, relé, časovače…), ktoré zabezpečujú rozdelenie prívodu na viacero elektroinštalačných obvodov (zásuvky, svetlá, vykurovanie a pod.).
Typy a použitie elektrických rozvádzačov
V praxi sa používajú od bytových modulárnych rozvádzačov, napríklad zapustené vyhotovenia s desiatkami modulov, až po skriňové prázdne rozvodné skrine do dielní a prevádzok. Modulárne rozvádzače často obsahujú N/PE svorkovnice a umožňujú rýchlu montáž na DIN lištu, čo je dôležité pri rekonštrukciách aj nových rozvodoch.
Bytové a priemyselné rozvádzače
Rozvádzače je možné triediť podľa ich umiestnenia, teda spôsobu montáže na povrch alebo pod omietku. Pre prvý variant platí, že káble sú vedené po povrchu steny a najčastejšie umiestňované do DIN líšt. Bežný stupeň krytia rozvádzačov je IP 20, v našej ponuke sú ale aj rozvádzače s vyšším IP.

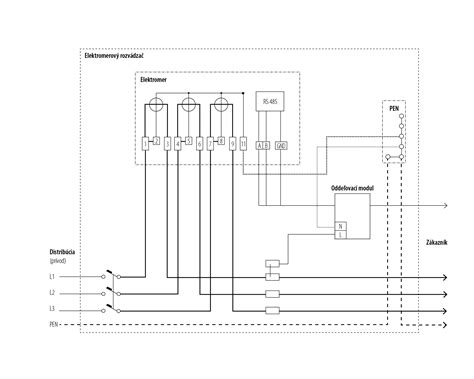

Elektromerové rozvádzače
Vlastníte rodinný domček? Rekreačnú chatu? Vďaka elektromerovým rozvádzačom alebo elektrorozvádzačom zistíte ľahko a rýchlo, aká je spotreba elektrickej energie. Samostatnou skupinou sú elektromerové rozvádzače pre meranie a pripojenie odberného miesta. Sú to hotové rozvádzače vrátane vodičov a pripojovacích svoriek, určené na inštaláciu hlavného ističa pre celý objekt, elektromera, HDO modulu či ďalších prvkov.
Zásuvkové rozvodnice
Zásuvkové rozvodnice riešia mobilnú alebo pevne montovanú distribúciu napájania tam, kde potrebujete kombináciu 230 V a 400 V zásuviek. Typickým príkladom sú rozvodnice s vývodmi 2×16 A/400 V/5P + 2×250 V, vo vyhotovení neistenom alebo s možnosťou istenia, s krytím napr. IP44 až IP67 podľa prostredia. Tieto rozvodnice sú od výroby osadené 230 V alebo 400 V zásuvkami, niektoré tiež istiacimi prvkami a niektoré majú pre osadenie istiacich prvkov vytvorený priestor.
Rack skrine pre slaboprúdové technológie
Rack skrine sú určené pre slaboprúdové a dátové technológie (napr. 10" nástenné skrine a patch panely), kde je prioritou organizácia kabeláže, prístup a chladenie.
Základy rozvádzača
Ako správne vybrať rozvádzač alebo rozvodnicu?
Správny výber rozvádzača alebo rozvodnice rozhoduje o bezpečnosti, prehľadnosti a servisovateľnosti celej inštalácie. Závisí najmä od miesta montáže (interiér/exteriér), požadovaného krytia IP, počtu modulov na DIN lištu, typu dverí (plné/priehľadné), potreby N/PE svorkovníc a od toho, či ide o hotové zásuvkové vyhotovenie (napr. 16 A/32 A, 230 V/400 V) alebo prázdnu skriňu na osadenie prístrojmi.
Pri výbere rozvádzača alebo rozvodnice si najprv ujasnite, či potrebujete hotové zásuvkové vyhotovenie (230 V/400 V, 16 A/32 A) alebo prázdnu skriňu na osadenie modulárnymi prístrojmi. Potom vyberajte podľa krytia IP, počtu modulov, spôsobu montáže (nástenná/zapustená) a požiadaviek na pripojenie (svorky N/PE, priechodky, dvere).
Kľúčové je prispôsobiť vyhotovenie prostrediu a budúcemu rozšíreniu: iné nároky má bytový rozvádzač (napr. 48 modulov, IP40) a iné prázdna kovová skriňa do výroby (napr. IP55) alebo zásuvková rozvodnica do exteriéru (napr. IP54-IP67). Kvalitne zvolený rozvádzač alebo rozvodnica znamená bezpečnejšiu inštaláciu, jednoduchšiu revíziu, rýchlejší servis a menšie riziko dodatočných úprav pri rozširovaní rozvodov.
| Kritérium výberu | Popis a odporúčania | Typické použitie / Hodnoty |
|---|---|---|

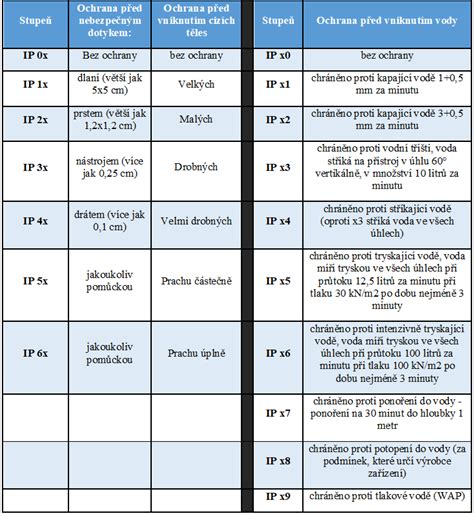

| Krytie (IP) | Označuje stupeň ochrany pred prachom a vodou. Vyššie IP znižuje riziko vniknutia prachu a vody. | Interiér: IP20/IP30/IP40 Dielňa/Exteriér: IP44, IP54, IP55 až IP67 |
| Počet modulov (M) a radenie | Dôležité je určiť dostatočný počet modulov pre súčasné potreby a ponechať rezervu pre budúce doplnenie. | Malé rozvodnice: 5M, 7M, 11M, 13M Viacradové: 4×12 modulov, 6×24 modulov Bytové: až 90M |
| Spôsob montáže | Ovplyvňuje estetiku a náročnosť inštalácie. | Nástenné (povrchové): rýchla montáž, technické miestnosti Zapustené (pod omietku): šetrí miesto, lepšia estetika (bytové) |
| Typ dverí a prístup | Vplýva na bezpečnosť a jednoduchosť kontroly. | Plné dvere: znižujú riziko neoprávneného zásahu Priehľadné dvere: zjednodušujú vizuálnu kontrolu stavu |
| Vyhotovenie zásuviek a istenie | Pre zásuvkové rozvodnice, dôležitá je kombinácia napätí a typ istenia. | Kombinácie: 230 V/400 V, 16 A/32 A Typ pólov: 5P (pre trojfázové spotrebiče s N) Istenie: neistená, istená, s možnosťou istenia |
| Materiál a odolnosť skrine | Voľba materiálu podľa prostredia a požadovanej mechanickej odolnosti. | Plastové: ľahké, bežné priestory Kovové: vyššia mechanická odolnosť, stabilita (priemysel) |
Príslušenstvo a špecializované riešenia
V kategórii nájdete rôznorodé príslušenstvo, ktoré dopĺňa funkčnosť a možnosti rozvádzačov. Patria sem fólie, nálepky a značenie pre prehľadnú identifikáciu obvodov. Okrem hlavných typov rozvádzačov, ako sú modulárne rozvádzače pre DIN lištu, prázdne rozvodné skrine, zásuvkové rozvodnice pre 230 V/400 V, sú dostupné aj špecializované elektromerové rozvádzače a rack skrine.
Medzi špeciálne príslušenstvo patria aj ventilátory, termostaty na spúšťanie chladenia/ventilácie či hygrostaty, ktoré sledujú vlhkosť a spúšťajú na jej základe vetranie, čím zabezpečujú optimálne podmienky vnútri skrine.
Často kladené otázky (FAQ)
Aké krytie IP zvoliť pre rozvodnicu do exteriéru alebo na stavbu?
Do vonkajšieho prostredia sa typicky volí minimálne IP44, častejšie IP54, a pri náročných podmienkach (striekajúca voda, prach) aj IP67. Príkladom je zásuvková rozvodnica s vývodkou a držiakom v IP67, ktorá lepšie znáša mokré a prašné prostredie.
Čo znamená „5P“ pri zásuvke 400 V a kedy ho potrebujem?
Označenie 5P znamená päťpólové vyhotovenie (L1, L2, L3, N, PE). Použijete ho pri trojfázových spotrebičoch, ktoré vyžadujú aj pracovný vodič N (napr. kombinované záťaže 230/400 V). V ponuke sú zostavy napr. 16 A/400 V/5P v kombinácii s 230 V zásuvkami.
Aký je rozdiel medzi neistenou rozvodnicou a rozvodnicou s možnosťou istenia?
Neistená rozvodnica má zásuvky vyvedené bez integrovaného istenia a ochranu riešite v nadradenom rozvádzači. Vyhotovenie s možnosťou istenia počíta s doplnením istenia v tele rozvodnice (moduly/miesto), čo je praktické, ak potrebujete mať ochranu priamo pri odberných zásuvkách.
Koľko modulov má mať bytový rozvádzač a prečo sa oplatí rezerva?
Počet modulov závisí od počtu okruhov a použitých prístrojov; bežné sú viacradové rozvádzače (napr. 4×12 modulov) aj väčšie zapustené bytové vyhotovenia (napr. 90M). Rezerva uľahčí doplnenie ďalšieho okruhu, prepäťovej ochrany alebo merania bez výmeny celej skrine.
Kedy zvoliť rack skriňu a kedy klasický elektrický rozvádzač?
Rack skriňa je určená pre slaboprúdové rozvody a dátové prvky (patch panely, switch, organizácia kabeláže), typicky v 10" alebo 19" štandarde. Klasický elektrický rozvádzač je pre silnoprúdové prístroje na DIN lištu a istenie okruhov. Nekombinujte ich bez jasného návrhu a oddelenia obvodov.
Má zmysel riešiť náhradné dvere alebo transparentné dvierka už pri výbere rozvádzača?
Áno, najmä v prevádzkach, kde hrozí mechanické poškodenie alebo potrebujete rýchlu vizuálnu kontrolu. Priehľadné dvere zjednodušia kontrolu stavu bez otvorenia, a dostupnosť náhradných dverí/dvierok pre konkrétny typ rozvádzača skracuje prestoje pri servise.
