Elektrické podlahové vykurovanie je v súčasnosti čoraz obľúbenejšie, pretože nielenže udržiava nohy v príjemnom teple, ale zabezpečuje aj úspornú prevádzku. Na rozdiel od klasickej verzie, pri elektrickom podlahovom vykurovaní cez systém neprúdi vykurovacia voda. Teplo sa vyrába priamo, bez potreby bežného potrubia. Taktiež sa predchádza energetickým stratám.
Princíp fungovania elektrického podlahového vykurovania
Systém podlahového vykurovania totiž pracuje s veľmi nízkymi teplotami. Presnejšie povedané, systém podlahového vykurovania je veľký radiátor. Pri elektrickom podlahovom vykurovaní dochádza k premene elektrickej energie na tepelnú, čím je ohrievaný celý kábel a následne i betónová vrstva, v ktorej je vykurovací kábel uložený. Tento systém plošného vykurovania sa zohrieva a vyžaruje tepelnú energiu do miestnosti vo forme sálavého tepla, podobne ako infračervené vykurovanie.
Prečo si vybrať elektrické podlahové kúrenie?
Elektrické podlahové kúrenie ponúka mnoho výhod, ktoré ho radia medzi preferované systémy v moderných domácnostiach.
Jednoduchá inštalácia a bezúdržbovosť
Jednoduchá inštalácia - Elektrické podlahové kúrenie je možné inštalovať tak do novostavieb, ako aj pri rekonštrukciách. Nevyžaduje kotol ani rozvody vody a inštalácia je rýchla a jednoduchá. Rýchla a jednoduchá inštalácia nevyžaduje si žiadne náročné stavebné úpravy. Technológia elektrického podlahového vykurovania je podobne ako pri klasickom elektrickom vykurovaní prakticky bezúdržbová. Majitelia týchto systémov sa môžu pohodlne usadiť a užívať si dlhodobý komfort vykurovania. Životnosť vykurovacích káblov presahuje 50 rokov.
Elektrické podlahové kúrenie je veľmi vhodné aj do bytov. Vďaka nízkej stavebnej výške ho môžete inštalovať pod plávajúcu podlahu alebo vinyl bez veľkých stavebných zásahov. Áno, patrí medzi najlepšie riešenia pri rekonštrukciách.
Automatizácia a presné riadenie
Pomocou moderných smart termostatov dosiahnete najvyšší komfort vykurovania a šetrenie energie. Každá miestnosť je vybavená vlastným termostatom, ktorý sníma teplotu podlahy a/alebo aj priestoru. Dokážete riadiť teplotu každej miestnosti nezávisle. Novinkou je unikátna bezdrôtová regulácia Devilink. Potrebujete ovládať svoje kúrenie na diaľku? Dokážete riadiť teplotu každej miestnosti na diaľku cez domáci WIFI router telefónom pomocou aplikácie Danfosslink bez extra poplatkov.
Estetika a priestorová flexibilita
Už žiadne problémy s maľovaním alebo rozmiestňovaním zariadenia. Elektrické podlahové kúrenie je ľahšie ako u klasických systémov, nakoľko nevyžaduje objemné radiátory.
Typy elektrického podlahového vykurovania
Na trhu existuje niekoľko typov elektrického podlahového vykurovania, ktoré sa líšia konštrukciou a spôsobom inštalácie.
Vykurovacie káble PSV
Vykurovací okruh PSV s ochranným opletením je vhodný pre podlahové vykurovanie do bežných miestností, ale aj do priestorov s požadovanou zvýšenou ochranou (kúpeľne, práčovne a pod.). Používa sa pre systémy hlavného vykurovania podlahy. Vykurovací okruh PSV sa skladá z jednožilového vodiča s priemerom 4,5 - 5,1 mm, ktorý sa umiestňuje do betónu hrúbky 4 - 6 cm. Jednožilový vykurovací vodič má vo vnútri len jednu žilu (rezistenciu) a preto má dva pripájacie vodiče - na oboch koncoch. To znamená, že vykurovací vodič musí byť inštalovaný tak, aby začínal a končil na rovnakom mieste (oba pripájacie vodiče sa musia stretnúť v jednom mieste).
Vďaka ochrannému opleteniu sa pri použití vykurovacieho okruhu PSV v bežných miestnostiach (chodby, obývacie izby, kuchyne a pod.) nevyžaduje použitie prúdového chrániča.
Vykurovacie okruhy sú vybavené dvoma pripojovacími vodičmi (tzv. Studeným koncom) dĺžky 5m. Predĺžené SK uľahčujú uzavretie vykurovacieho obvodu - s okruhom sa stačí vrátiť aspoň ku rovnakej stene, pri ktorej sa s pokládkou začalo. Jednožilové vodiče PSV sú zo zlanenej vykurovacej rezistencie (vykurovacie jadro je spletené zo 7 drôtikov do pevného lanka), takže sa vyznačujú nadštandardnou mechanickou odolnosťou. Ohybná ochranná trúbka (tzv. husí krk) sa používa pre ochranu pripojovacích vodičov (studených koncov) vykurovacieho okruhu. Vykurovací okruh je vďaka rýchlej inštalácii vhodný aj do tvarovo komplikovaných miestností. Používa sa pre systémy hlavného aj doplnkového vykurovania podlahy.
Varianty vykurovacích káblov PSV:
- PSV s lineárnym príkonom 7 W/m: Vodiče s nízkym príkonom na bežný meter sú určené predovšetkým na vykurovanie nízkoenergetických a pasívnych domov, pri ktorých je príkon podlahového vykurovania len 40-70 W/m². Vodiče s vyšším lineárnym príkonom by boli položené s veľkými rozostupmi.
- PSV s lineárnym príkonom 10 W/m: Tento výrobok je podlahovým elektrickým lokálnym ohrievačom, spadajúcim do pôsobnosti Nariadenia (EU) 2024/1103.
Vykurovacie fólie TRIVOLT
Vykurovacie fólie sú moderným riešením pre inštaláciu pod plávajúce podlahy a iné suché systémy.
TRIVOLT ONE
TRIVOLT ONE je uhlíková vykurovacia fólia so zosilnenou konštrukciou a s hrúbkou (0,38 mm) primárne určená pod plávajúcu podlahu. Je hrubšia oproti štandardným vykurovacím fóliám. Pre bežné plávajúce podlahy a kvalitne zateplené novostavby postačuje výkon 80 W na meter štvorcový. Vykurovacia fólia nesmie nahriať plávajúcu podlahu na povrchu viac ako na 27-28 °C. Vykurovacia fólia s výkonom 140 W/m2 sa zvyčajne používa pod vrstvu podlahových dosiek Fermacell, tak aby neprichádzala do priameho kontaktu s podlahou. Použitie fólie s takýmto výkonom odporúčame pre staršie a horšie zateplené priestory.
TRIVOLT EVO
TRIVOLT EVO je uhlíková vykurovacia fólia s extrémne odolnou vrchnou vrstvou a hrúbkou 0,45 mm, určená pre náročné aplikácie, kde prichádza k zvýšenému namáhaniu. Vrchná vrstva laminátu je zosilnená, preto ju odporúčame nielen pod poter, ale aj do priestorov s častým pohybom ľudí ako sú napríklad predajne, salóny a podobne. Vykurovacie fólie TRIVOLT EVO sa vyrábajú v dvoch výkonových variantoch. Pre moderné nízkoenergetické novostavby bohate postačuje výkon 80 W na meter štvorcový. Vykurovacia fólia odovzdáva teplo poteru plošne, a poter plní akumulačnú funkciu. Taktiež tu platí že podlahové vykurovanie nesmie nahriať plávajúcu podlahu na povrchu viac ako na 27-28 °C. Vykurovacia fólia s výkonom 140 W/m2 sa zvyčajne používa do slabšie zateplených stavieb, horských chát alebo väčších priestorov kde je potrebné dodať väčší výkon za kratší čas.

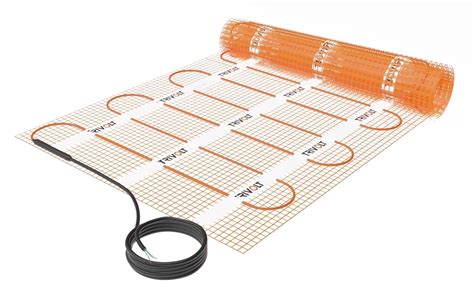

Vykurovacie rohože
Elektrické podlahové vykurovanie (vykurovacie rohože) sa využívajú hlavne ako doplnkové vykurovanie pre malé miestnosti (kúpeľne alebo kuchyne), ktoré prešli renováciou a je potrebné zvýšiť teplotu priestoru. Používajú sa s termostatom a snímačom teploty podlahy. Zmerajte čistú plochu miestnosti (bez zakrytej plochy sanitou a nábytkom) a vyberte najbližšiu menšiu rohož. Elektrické vykurovacie rohože sú vhodným riešením pri renovácii starších priestorov, kde zostáva pôvodné vykurovanie a chcete zvýšiť teplotu niektorých miestností (napr.: kúpeľňa).

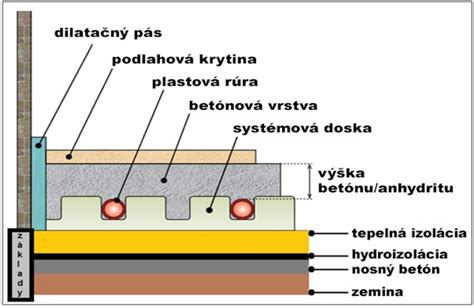

Inštalácia elektrického podlahového vykurovania
Inštalácia elektrického podlahového vykurovania si vyžaduje dodržanie určitých postupov pre zaistenie správnej funkčnosti a životnosti systému.
Prípadová štúdia: Inštalácia v nízkoenergetickom dome
O novostavbe nízkoenergetického rodinného domu v Hradci Královom (ČR) sme nedávno písali v súvislosti s predstavením tepelnoizolačného vylievaného polystyrénu, ktorým boli realizované podlahy v oboch poschodiach. Teraz naviažeme popisom na ďalšiu časť podlahového súvrstvia a síce vykurovaním, ktoré bolo uložené priamo na izolačnú vrstvu. Majitelia domu zvolili s ohľadom na energetickú úspornosť stavby a po porade s architektom ako hlavný zdroj tepelnej energie elektrinu. Celý systém bol potom realizovaný s použitím jednožilových vykurovacích káblov Fenix. Dvojposchodový objekt v úžitkovej ploche 125 metrov štvorcových, určený na bývanie mladej rodiny, bude teda kompletne vykurovaný elektrinou.
Mechanicky vysoko odolné elektrické káble typu PSV s ochranným opletením a lineárnym príkonom 10 W/m boli vo všetkých miestnostiach rozvinuté do tvaru meandra na metalizovanú reflexnú fóliu. Fixácia elektrokabeláže k podkladu v podobe polystyrénovej vrstvy ThermoWhite prebiehala s použitím plastových príchytiek (spotreba cca päť kusov na každý položený meter). Vynechané boli iba priestory, kde budú v budúcnosti uložené zariaďovacie predmety či nábytok, ktoré by neumožňovali voľné prúdenie vzduchu. Dodajme, že pri montáži sa dbalo na to, aby sa vykurovacie káble nedotýkali ani nekrížili a ich vzájomná vzdialenosť predstavovala minimálne 30 milimetrov. Pri pokládke nemohol byť kvôli riziku poškodenia káblov použitý ani zvýšený ťah. Vykurovacie okruhy sú v tomto i ďalších podobných prípadoch vybavené dvoma pripojovacími vodičmi (studenými koncami) s dĺžkou päť metrov, ktoré uľahčujú uzatvorenie vykurovacieho obvodu. Káble sú napájané cez prúdový chránič, ktorý je odporúčané zaobstarať pre každý vykurovací celok.
Po obvode jednotlivých miestností - v priestore dilatačnej medzery medzi podlahovým súvrstvím a zvislými konštrukciami domu - nechýba samozrejme ani izolačný pásik (v tomto prípade polyetylénový), ktorého inštalácia prebehla už skôr, ešte pred vyliatím izolačnej vrstvy. Následne boli vykurovacie rozvody zaliate anhydritovou tzv. mazaninou a opäť sa vykonalo meranie odporu vykurovacieho okruhu (jeho výsledok sa musí zhodovať s meraním pred liatím betónu s maximálnou odchýlkou 10 percent). Výsledkom popísaného postupu a zaliatia káblov do vrstvy tepelne vodivého materiálu (anhydritového poteru) je takzvané poloakumulačné vykurovanie. Dimenzované bolo podľa tepelnej straty objektu (inštalovaný príkon musí zodpovedať jej vypočítanému 1,2 až 1,4 násobku).
Postup prvého zakúrenia a vyzrievania podlahy
Do chodu môže byť elektrické podlahové vykurovanie uvedené najskôr po 28 dňoch, teda po úplnom vyzretí anhydritovej podlahy. Potom je potrebné sprevádzkovať vykurovanie do takzvaného režimu prvého zakúrenia, teda realizovať postupný nábeh teploty podlahy. Prvý deň sa nastavuje teplota zhodná s aktuálnou teplotou v miestnosti a nasledujúce dni sa postupne zvyšuje, až dosiahne 28 °C. Túto teplotu, je potrebné následne udržiavať počas troch dní, načo dochádza k jej znižovaniu o 5 °C denne až do doby, kedy dosiahne svojej počiatočnej hodnoty.
Regulácia a inteligentné ovládanie
Základom pri podlahovom vykurovaní je ovládanie teploty podlahy prostredníctvom termostatu s podlahovou sondou. Pri podlahovom kúrení vykurovacími podlahovými fóliami sa podlahová sonda umiestňuje priamo pod vykurovaciu fóliu a to pod jej nevykurovanú časť, aby pri meraní neskresľovala skutočné hodnoty. Sonda nemôže byť umiestnená medzi fóliou a plávajúcou podlahou, nakoľko tam nie je dostatok miesta a mohla by sa poškodiť. Preto sa do izolačnej podložky vyreže drážka, do ktorej sa vloží sonda a následne sa položí vykurovacia fólia. UPOZORNENIE: Podlahové sondy jednotlivých výrobcov termostatov nie je možné kombinovať.
Riadenie vykurovacieho systému prebieha s pomocou termostatu a podlahovej sondy umiestnenej v blízkosti povrchu podlahy v inštalačnej rúrke. Tá sníma či už teplotu vzduchu, tak teplotu podlahy a potom je možné ich podľa uváženia a potrieb užívateľov nastavovať variabilne, maximálne však na hodnotu 27 °C v dlhodobo obývaných miestnostiach a 35 °C v krátkodobo obývaných priestoroch s dlažbou. Systém reaguje na pokyny užívateľa svižne, zmenu teploty možno v porovnaní s teplovodnými podlahovými okruhmi pocítiť rýchlo. Ak je navyše kabeláž uložená v dostatočne silnej vrstve poteru, ktorý akumuluje teplo a pozvoľna ho odovzdáva do interiéru, ako je tomu aj v prípade tejto referenčnej stavby v Hradci Královom, je aj prevádzka systému pomerne úsporná.
Teplota v miestnosti môže byť regulovaná v režime "podlaha a priestor" - prioritná je teplota vzduchu, po dosiahnutí požadovanej teploty sa kúrenie vypne; podlahová sonda tu plní funkciu tzv. obmedzovača.
Prevádzkové náklady a ekonomické zhodnotenie
Spotreba závisí od zateplenia objektu, nastavenia termostatu a spôsobu používania. V nízkoenergetických a pasívnych domoch sú elektrické plošné vykurovacie systémy tiež alternatívou ku konvenčným kotlom, a to vďaka ich nízkej energetickej náročnosti na vykurovanie. Náklady na elektrický systém temperovania podlahy sú pritom v porovnaní s celkovou investíciou nízke.
Porovnanie s inými vykurovacími systémami
Z dlhodobého prevádzkového hľadiska je elektrické podlahové vykurovanie nevýhodné a neekologické, ak slúži ako hlavný zdroj vykurovania celých stavieb so štandardnými podmienkami. Pre názorné zhodnotenie použijeme rodinný dom s vykurovanou plochou 150 m2 (s ročnou potrebou tepla na vykurovanie 18 400 kWh).
| Systém vykurovania | Zriaďovacia cena (cca) | Odhadovaná životnosť | Celkové náklady po 3 rokoch (zriaďovacia + prevádzková) | Poznámka |
|---|---|---|---|---|
| Elektrické vykurovacie rohože | 6 050 € | 50+ rokov (káble) | Vyššia ako plynový kotol | Vysoké prevádzkové náklady, neodporúčané pre celé stavby so štandardnými podmienkami. Nižšie zriaďovacie náklady má len elektrokotol s podlahovým vykurovaním. |
| Plynový kotol (s podlahovým vykurovaním) | Vyššie ako rohože | 10 rokov | Nižšia ako elektrické rohože | Vyžaduje kotol a rozvody vody. |
| Tepelné čerpadlo + teplovodná podlahovka | Vyššia ako rohože | 15 rokov | Až o polovicu nižšie ako elektrické rohože | Energeticky efektívne, ekologické, možnosť dotácií. |
Za použitie elektrických vykurovacích rohoží hovorí jednoduchá inštalácia a zriaďovacia cena 6 050 € (nižšie zriaďovacie náklady má len elektrokotol s podlahovým vykurovaním). Proti hovoria vysoké prevádzkové náklady. Už po 3 rokoch prevádzky je celková cena (zriaďovacia + prevádzková) vyššia ako celková cena vykurovania plynovým kotlom. Z tohto dôvodu elektrické vykurovacie rohože neodporúčame pre vykurovanie celých stavieb so štandardnými podmienkami.
Ekologické alternatívy a dotácie
Celkové náklady na vykurovanie moderným tepelným čerpadlom + teplovodná podlahovka môžu byť až o polovicu nižšie ako náklady na vykurovanie elektrickými rohožami. Inštalovanie tepelného čerpadla nie je len ekonomicky výhodné, ale aj zodpovedné voči životnému prostrediu. Na tepelné čerpadlá je ešte možné získať dotáciu až do výšky 3800 EUR (max. 4370€). Slovenská inovačná a energetická agentúra (SIEA) priebežne vyhlasuje jednotlivé kolá na podporu OZE. SIEA zabezpečuje realizáciu podporných grantových programov zameraných na energetickú efektívnosť a využívanie obnoviteľných zdrojov energie vo verejnom sektore a v domácnostiach. Ak hľadáte energeticky efektívny, ekologický a spoľahlivý spôsob vykurovania a ohrevu vody, tepelné čerpadlo môže byť správnou voľbou pre vašu budovu. Naši špecialisti na vykurovacie systémy vám pomôžu pri výbere a inštalácii systému, ktorý bude najlepšie vyhovovať vašim potrebám. Chceme aby aj na našich zákazníkov preskočilo nadšenie pre moderné, kvalitné a úsporné systémy domácnosti.
