Elektrické ističe sú neodmysliteľnou súčasťou každej modernej elektroinštalácie, najmä vo verejných budovách, kde je bezpečnosť a spoľahlivosť na prvom mieste. Tieto zariadenia slúžia ako kritická ochrana elektrických obvodov pred poškodením spôsobeným skratom alebo preťažením. Ich hlavnou funkciou je automatické prerušenie toku elektrického prúdu v prípade, že prekročí bezpečnú úroveň, čím predchádzajú potenciálnym nebezpečenstvám ako sú požiare alebo poškodenie spotrebičov.
Ako fungujú elektrické ističe?
Istič dokáže jednoducho spínať niekoľko typov záťaží. Napriek tomu, že existujú rôzne typy ističov, ich základná konštrukcia je si v mnohom podobná. Medzi kľúčové komponenty patrí rám, ktorý tvorí vonkajší plášť z izolačných materiálov, terminál pre pripojenie vodičov, páka slúžiaca na manuálne zapínanie a vypínanie, kontakty, pohonný mechanizmus a vypínacia jednotka, ktorá reaguje na poruchové stavy.
Termomagnetické ističe fungujú na princípe bimetalového prvku, ktorý sa vplyvom tepla pri zvýšenom toku prúdu ohýba a aktivuje vypínaciu tyč. Elektronické ističe zase monitorujú prúd a v prípade zistenia poruchy alebo nadmerného prúdu okamžite prerušia obvod.
Typy ističov a ich využitie
Existujú rôzne triedy ističov, ktoré sa líšia svojimi vlastnosťami a parametrami:
- Štandardné ističe sa používajú v elektrických paneloch pracujúcich na jednofázovej elektrickej energii 120V/240V. Sú dostupné v jednopólovom alebo dvojpólovom vyhotovení, pričom dvojpólové sú preferované pre vysokonapäťové záťaže.

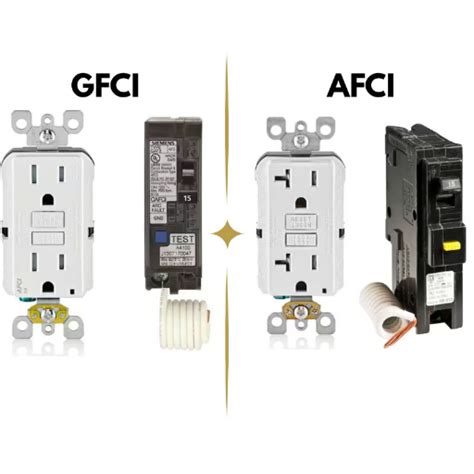

- GFCI (Ground Fault Circuit Interrupter) ističe, známe aj ako prúdové chrániče, sú navrhnuté na detekciu porúch medzi vedením a zemou. Chránia pred preťažením a skratom a sú ideálne pre vlhké prostredia ako sú práčovne či vonkajšie priestory.
- AFCI (Arc Fault Circuit Interrupter) ističe sú špecificky určené na detekciu oblúkového výboja (iskrenia), ktoré štandardné ističe nemusia vždy zachytiť. V mnohých moderných budovách sú AFCI ističe vyžadované stavebnými predpismi.
V ponuke sú aj špecializované produkty, ako napríklad prúdové chrániče s nadprúdovou a oblúkovou ochranou od spoločnosti Eaton, ktoré kombinujú viacero bezpečnostných funkcií v jednom zariadení. Tieto AFDD (Arc Fault Detection Device) sú dostupné v rôznych menovitých prúdoch (10 A, 13 A, 16 A, 20 A, 25 A, 32 A, 40 A) a s charakteristikami B a C, pričom všetky majú reziduálny prúd 30 mA.
Podobne, oblúková ochrana s ističom Legrand DX3 STOP ARC je dostupná s menovitými prúdmi 10 A, 13 A a 16 A a s charakteristikami B a C, pričom ich skratová odolnosť je 6 kA. Tieto zariadenia sú často používané v jednofázových obvodoch (1P+N).
Faktory pri výbere ističa
Pri výbere správneho ističa je potrebné zvážiť niekoľko kľúčových faktorov:
- Napätie: Istič musí mať dostatočnú napäťovú kapacitu pre danú aplikáciu.
- Frekvencia: Odporúčaný rozsah prevádzkovej frekvencie je medzi 50 a 60 Hertzov.
- Prerušovacia kapacita (MIC): Toto je maximálny prúd, ktorý môže istič bezpečne prerušiť. Pre bežné aplikácie je štandardom 10 000 A, avšak pre väčšie podniky môže byť potrebný vyšší MIC.
Kedy vymeniť istič?
Je dôležité sledovať stav ističov. Niektoré znaky naznačujúce potrebu výmeny zahŕňajú:
- Časté vypínanie: Ak sa istič opakovane vypína pri zapnutí spotrebiča, môže to signalizovať chybný obvod alebo preťaženie.
- Opotrebované alebo poškodené vodiče: Známky roztavených alebo opotrebovaných vodičov okolo ističa vyžadujú okamžitú pozornosť.
- Vek: Hoci ističe môžu vydržať dlho, po viac ako 20 rokoch sa odporúča ich kontrola a prípadná výmena, najmä ak sa objavia príznaky ako blikajúce svetlá alebo úrazy elektrickým prúdom.
Špecifické požiadavky vo verejných budovách
Vo verejných budovách, ako sú zdravotnícke zariadenia, školy, komunálne a administratívne objekty, sú kladené zvýšené nároky na bezpečnosť elektroinštalácie. Hlavné domové vedenie (HDV) musí byť navrhnuté tak, aby sťažovalo neoprávnený odber elektriny a aby jeho výmena nevyžadovala stavebné zásahy. Každé HDV sa istí v prípojkovej skrini alebo hlavnom rozvádzači adekvátne dimenzovaným istiacim prvkom.
Výťahy, vrátane požiarne a evakuačných, sa pripájajú k HDV čo najbližšie k prípojkovej skrini. Pre každý objekt sa zriaďuje samostatná prípojka, dimenzovaná s ohľadom na prípadné zvýšenie odberu. Prierez vodičov elektrickej prípojky by nemal byť menší ako prierez vodičov hlavného domového vedenia.
Odbočky k elektromerom sú trojfázové alebo jednofázové a ich prierez je určený súčasným príkonom, pričom norma ustanovuje minimálne prierezy pre rôzne stupne elektrizácie. Odbočka sa istí pri odbočení z hlavného domového vedenia, ak je jej dĺžka väčšia ako 3 metre. Kratšie odbočky majú istič umiestnený pred elektromerom.
V objektoch, kde je potrebné, aby niektoré obvody zostali v prevádzke aj po vypnutí celej elektroinštalácie (napr. výrobné alebo priemyselné objekty), musia byť takéto odbočky umiestnené čo najbližšie k prípojkovej skrini.
Pre rodinné domy a byty sa odporúča trojfázová prípojka s ističom minimálne 25 A. Elektromerové rozvádzače a jadrá sa umiestňujú na chodbe alebo schodišti, nikdy nie na ramene schodišťa.
V budovách s viacerými odberateľmi (napr. obchodné centrá) sa elektromery môžu sústrediť do jedného vyhradeného priestoru. V chatových a záhradkárskych osadách či radových garážach sa elektromery nesmú montovať do spoločných skríň s plynomermi a musia byť v iných miestnostiach alebo v dostatočne vetraných priestoroch.
Základy ističov - Ako fungujú?
Záver
Elektrické ističe sú základným prvkom elektroinštalácie, ktorý zabezpečuje ochranu pred škodlivými elektrickými javmi. V kontexte verejných budov je ich správny výber, inštalácia a údržba kľúčová pre zaistenie bezpečnosti osôb a majetku.
