Inštalácia elektrickej zásuvky v kuchyni: Plánovanie a realizácia v keramickom obklade

Kuchyňa je jedno z najdôležitejších miest v domácnosti. Nie je to ale len kútik, kde sa chystá jedlo. V moderných projektoch stavebných a rekonštrukcií je dnes kuchyňa často centrom celého obytného priestoru, kam berieme návštevy. Najaktívnejším spotrebiteľom elektriny v dome alebo byte sú kuchynské spotrebiče.

Preto je dôležité, aby boli všetky zásuvky v kuchyni správne umiestnené. To zabezpečí jednoduché používanie a ochranu. Koniec koncov, jedna nesprávne nainštalovaná zásuvka môže priniesť veľa negatívnych následkov vrátane spôsobenia požiaru. Otázka inštalácie elektrických zásuviek v kuchyni vyvstáva na prahu rekonštrukcie. K jeho rozhodnutiu je potrebné pristupovať opatrne, aby sa predišlo problémom v budúcnosti. Aby ste seba a svojich blízkych ochránili pred nebezpečenstvom, musíte do kuchyne umiestniť ďalšie zásuvkové bloky ďalej od drezu a sporáka. Hoci by ste zásahy do elektroinštalácie mali nechať na odborníkov, nájsť šikovného a poctivého remeselníka, ktorý vám navyše dobre poradí, nie je vôbec jednoduché. Tento článok slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu el. prúdom.

Základné princípy a bezpečnostné požiadavky

Bez ohľadu na veľkosť kuchyne, prítomnosť elektrických spotrebičov a počet inštalovaných zásuviek existujú všeobecné požiadavky, ktoré musia spĺňať:

• bezpečnosť používania;
• voľný prístup;
• vysoko kvalitná inštalácia.

Nezabudnite, že varenie zvyšuje úroveň vlhkosti a používanie rôznych výkonných zariadení veľmi zaťažuje elektrickú sieť. Preto je dôležité, aby všetky zásuvky inštalované v kuchyni spĺňali bezpečnostné predpisy.

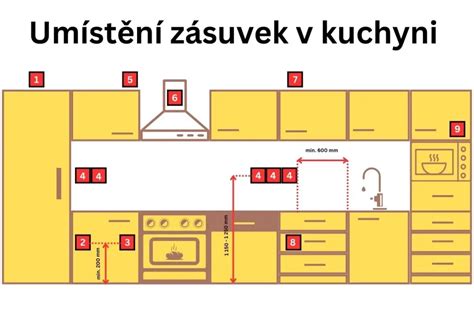

Umiestnenie zásuviek a bezpečnosť

V niektorých priestoroch ako napr. kúpeľňa, kuchyňa, umývacie priestory, platia pre elektroinštaláciu prísnejšie pravidlá ako pre ostatné priestory domu, resp. bytu. Okolo umývadiel sa považuje za umývací priestor. Po prvé, nemôžete ich umiestniť nad sporák a drez. Toto pravidlo je dôležité dodržiavať pri plánovaní a výbere nábytkovej zostavy. Ak pri rekonštrukcii kuchyne došlo k dramatickým zmenám dizajnu a zásuvka vychádza priamo nad sporákom, treba ju premiestniť. Nemali by ste ohrozovať svoj život a dúfať, že všetko nejako dopadne.

Zásuvky a spol. nesmú byť priamo nad drezom (v umývacom priestore - podobne ako v kúpeľni). A nemali by byť ani nad varnou doskou alebo sporákom (tj. v bezprostrednej blízkosti zdrojov tepla). Nadmerné teplo elektroinstalačným prístrojom škodí, rovnako tak mastnota, ktorá ulpívá na ich povrchu a vedľa neestetického dojmu môže spôsobovať aj degradáciu plastových materiálov a následné praskanie krytov vypínačov a zásuviek.

Po druhé, ak sa stane, že elektrické body na pripojenie kuchynských spotrebičov a spotrebičov sú skryté pod drezom, potom je vhodné umiestniť ich nad sifón. Stupeň ochrany proti vlhkosti takýchto zásuviek musí byť aspoň IP44. Po tretie, ak v byte/dome žijú malé deti, tak treba na túto skutočnosť prihliadať. Je lepšie zakúpiť špeciálne zásuvky so závesmi a inými možnosťami ochrany detí. Zabezpečte tiež také usporiadanie, aby elektrické body boli vyššie ako výška dieťaťa. Kuchynská zásuvka ukrytá v doske sa spoľahlivo skryje pred zvedavým pohľadom dieťaťa. Veď z výšky dieťaťa to nie je vidieť.

Počet a rozmiestnenie zásuviek

Najprv musíte naplánovať, aké zariadenie bude v kuchyni inštalované. Je potrebné zvážiť aj elektrické spotrebiče, ktoré sa budú používať. Priestor býva otvorený a kuchyňa situovaná tak, aby ten, kto varí, mohol byť pri svojej činnosti súčasťou okolitého diania i stredom pozornosti. Pri výpočte potrebného počtu kuchynských zásuviek nezabudnite na také zariadenia, ako je mixér, mlynček na kávu, inhalátor a iné, ktoré sa často nepoužívajú.

Počítajte s nami: zásuvka 230 V pre lednicu, elektrickú rúru, umývačku (eventuálne aj práčku), mikrovlnku, drvič odpadu a digestor. To máme sedem. K tomu sa ponúka spústa menších spotrebičov: kávovar, mikrovlnná rúra, mixér, rýchlovarná konvica, šlehač, hnětač, rýžovar, parný hrnec, horkovzdušná fritéza, topinkovač, odšťavňovač, jogurtovač… To môže byť aj ďalších najmenej desať adeptov na zásuvku. Menšie spotrebiče samozrejme nikdy nebudete používať všetky naraz. Ovšem tie, ktoré používate denne, by svoju vlastnú zásuvku mať mali, a k tomu niekoľko zásuviek rezervných. Deset zásuviek v kuchyni v bežnej domácnosti je teda absolutné minimum a 15 triezvy kompromis. Rozmiestnenie zásuviek v kuchyni je potrebné pečlivě naplánovať. Zamyslite sa, čo kde bude, ktoré spotrebiče budú vstavané (tj. zabudované trvale a potrebujú zásuvku len a len pre seba) a ktoré zásuvky sa budú naopak vo svojich službách striedať.

Každý spotrebič musí mať samostatnú zásuvku, neodporúčame akýkoľvek typ predlžovačiek. Žiadna zo zásuviek pre vstavaný spotrebič sa nesmie nachádzať za žiadnym zo spotrebičov. Zásuvky musia byť prístupné, zvyčajne cez skrinku nad pod alebo vedľa spotrebiča. Každý napevno pripojený spotrebič s výkonom nad 2 000 W musí mať svoj samostatný okruh s vlastným káblom a ističom. Takýmito spotrebičmi sú napr. sporáky, varné dosky, el. kotly, bojlery, ohrievače a pod.

Pri plánovaní miest inštalácie elektrických bodov na pripojenie kuchynských spotrebičov sa odporúča použiť pravidlo vertikálneho zónovania:

• Horná úroveň: Zásuvky pre spotrebiteľov elektriny umiestnených vyššie - digestor, osvetlenie kuchynskej linky, TV, dodatočné svetelné zdroje. Sú umiestnené vo výške 5 až 10 cm od horného okraja nástennej skrinky. Pri plánovaní umiestnenia elektrických zásuviek by ste nemali umiestniť zásuvky najvyššej úrovne príliš vysoko nad nástenné skrinky. Budú výrazné, čo pokazí celkový dojem z dizajnu.
• Stredná úroveň: Elektrické body na pripojenie nízkoenergetických kuchynských spotrebičov. Sú vhodne umiestnené nad pracovnou doskou, aby poskytovali najjednoduchší a najrýchlejší prístup. Výhodná vzdialenosť je od 10 do 30 cm od úrovne dosky stola. Z bezpečnostných dôvodov by mali byť zásuvky na tejto úrovni odstránené zo sporáka a drezu vo vzdialenosti asi 60 cm. Optimálna výška zásuviek je cca 20 cm nad podlahou. Zásuvky (i vypínače) nad kuchynskou linkou sa umisťujú vo stejné úrovni, štandardne cca 20-30 cm nad pracovnou doskou (tj. cca 110-120 cm nad podlahou).
• Nižšia úroveň: Zásuvky pre vstavané kuchynské spotrebiče. Sú umiestnené vo vzdialenosti 30 až 60 cm od podlahy. Najčastejšie sa umiestňujú do susedných skriniek a skriniek vyrezaním zodpovedajúcich otvorov v zadnej stene. Možnosť inštalácie zásuvky za samotný sporák alebo umývačku riadu sa považuje za neprijateľnú z dôvodu nedostatku voľného prístupu k nej.

Pri dokončení plánovania musíte k celkovému počtu požadovaných pripojovacích bodov pridať niekoľko ďalších náhradných pripojovacích bodov. Nezabudnite tiež na potrebu pravidelne zapínať inhalátor, nabíjačky gadgetov, notebooky a ďalšie prenosné zariadenia. Pre takéto zariadenia je vhodné použiť výsuvné modely a zásuvky zabudované do pracovnej dosky.

Typy zásuviek do kuchyne

Výrobcovia zásuviek ponúkajú štýlové vstavané riešenia do kuchyne, umožňujúce ekonomické využitie pracovného priestoru. Funkčnosť miestnosti a jej vzhľad závisí od správneho umiestnenia zásuviek v kuchyni a dodržiavania inštalačných technológií. Výrobcovia ponúkajú veľa rôznych riešení pre kuchyňu:

• nadzemné dizajnové modely;
• vstavané možnosti namontované vo vnútri steny;
• skryté zásuvky skryté v zásuvkách, skrinkách, skrinkách alebo doskách;
• rohové s alebo bez vyhadzovača vidlíc.

Možnosť nadzemné zásuvky sa menej často vyberá do kuchyne. Keď totiž celý mechanizmus chráni pred vonkajšími vplyvmi len samotná krabica zásuvky, vyvoláva to obavy o bezpečnosť jej používania. Vstavané uzemnené modely sa často používajú na pripojenie výkonných kuchynských spotrebičov a ich umiestnenie tak, aby bol ľahký prístup. Je vhodné zvoliť vstavané modely zásuviek do kuchyne s ochranným krytom, aby sa dovnútra nedostala prebytočná vlhkosť, mastnota a prach.

Namontované skryté zásuvky sú zabudované do kuchynského nábytku, skryté v zásuvkách, ktoré vychádzajú zo skrine, a používajú sa ako dodatočné spojovacie body pre zriedka používané spotrebiče. Sú štýlovým doplnkom takmer každého interiéru, čo vám umožní ušetriť užitočný priestor. Módnym a funkčným trendom vo svete zásuviek sú rohové modely. Táto možnosť vám umožňuje využiť voľný priestor v rohoch medzi dvoma stenami alebo medzi stenou a pracovnou doskou. Výsuvné zásuvky môžu významne zvýšiť praktickosť vašej kuchyne. Vyskakujú z pultov a umožňujú používať každý z vašich elektrospotrebičov bez starostí z dôvodu preplätania alebo ich náhodného stratenia.

Inštalačné techniky a postupy

Najdôležitejšou vecou pri inštalácii zásuviek je schválenie počtu a umiestnenia. Toto je problém, ktorý treba riešiť ako prvý. Správny návrhár Vám vždy pripraví inštalačný plán pre Vašu kuchyňu. Po rozhodnutí o pláne umiestnenia elektrických zásuviek vo vašej kuchyni môžete začať s nasledujúcou prácou.

Príprava a kabeláž

Najprv musíte urobiť značky, ktoré presne uvádzajú, kde a koľko zásuviek potrebujete nainštalovať. Ďalšia je dlažba napájací kábel do kuchyne. Tu je potrebné vziať do úvahy počet výkonných spotrebiteľov energie. Pri označovaní budúcich umiestnení elektrických bodov sa ich nebojte jasne nakresliť. V budúcnosti bude oveľa pohodlnejšie pracovať s jasnými čiarami.

Prierez vodiča musí byť zvolený s ohľadom na výkon zariadení, ktoré budú pripojené. Na jeden okruh (istič) môžete pripojiť max. 10 zásuviek, pričom dvojzásuvka sa počíta ako jediná elektrická zásuvka. Dokopy teda môžete pripojiť 20 spotrebičov. Zásuvky sa zapájajú paralelne, tj. kábel ide od ističa v rozvodnej skrinke k 1. zásuvke, od 1. k 2. zásuvke, od 2. k 3.

Pre ilustráciu, tu je tabuľka s odporúčanými parametrami pre kuchynské spotrebiče:

Pri výbere medzi lacným hliníkovým vedením a spoľahlivejším, ale drahým medeným vedením je lepšie preplatiť spoľahlivosť. Medené vodiče vydržia veľké zaťaženie, čo je obzvlášť dôležité pre kuchyňu. Pri ukladaní napájacieho kábla tiež nezabudnite na spoľahlivú izoláciu.

Inštalácia krabíc a káblov v rôznych stenách a obkladoch

Pri novej elektroinštalácii je postup ukladania káblov viac-menej jasný - vo väčšine prípadov sa využívajú drážky v murive. Drážkovanie a vysekávanie však so sebou prináša obrovské množstvo prachu a neporiadku, čomu sa pri rekonštrukcii v byte pravdepodobne budete chcieť vyvarovať. Tu je dôležité zvážiť materiál steny:

• Betónové a tehlové steny: Je vyrezané vybranie, v ňom je umiestnený napájací kábel zabalený vo vlnitej rúrke z vysokokvalitného plastu. Práca na vytvorení drážky v betónovej alebo tehlovej stene je pomerne náročná, prašná a od skúseného majstra si vyžiada niekoľko hodín. Začínajúci domáci majster môže potrebovať niekoľko dní na to, aby urobil vrátkovanie. Na tvarovanie príklepovej vŕtačky budete potrebovať aj špeciálny nástavec otvory pre zásuvky.
• Drevené steny: Táto možnosť nie je nielen neprijateľná, ale aj mimoriadne nebezpečná.
• Sadrokartónové dosky: Nebudete musieť nič rezať - vedenie dokonale zapadá do dutín stien. Tam sa používajú špeciálne krabice s "rantlom" okolo a s packami na šroubek, ktorými sa lenom dotiahnu.
• Panelové steny: Vo zvislom spoji dvoch panelov, resp. v spojení panelovej steny a podlahy väčšinou nájdete dutinu, ktorá je zapracovaná iba vrstvou malty.
• Dekoratívne riešenia: Použiť dekoratívnu plastovú základnú dosku s káblovými kanálmi na vedenie alebo sadrokartónový podhľad. Ak do miestnosti namontujete sadrokartónový podhľad, môžete káble uchytiť priamo do stropu pomocou špeciálnych hmoždiniek a sťahovacích pások. Káble budú dokonale ukryté, musíte však počítať so znížením stropu o cca 5 cm.

Nech už sa rozhodnete pre ktorýkoľvek postup, káble veďte vždy vodorovne alebo zvislo, nikdy nie šikmo. Ak budete chcieť do steny vŕtať, šikmo umiestnený kábel nebudete vedieť presne lokalizovať. Dajte si pozor aj na použitú kabeláž, nie každý kábel je vhodný na inštaláciu pod omietku, resp. do dutých sadrokartónových priečok.

Inštalácia zásuvkových krabíc pod keramický obklad

Pri inštalácii zásuviek v keramickom obklade v kuchyni je kľúčová spolupráca elektrikára a osoby, ktorá vykonáva obkladové práce. Čo sa týka inštalácie zásuviek do skla (a analógicky aj do keramického obkladu), klasicky sa osadili krabice, či už do SDK alebo do muriva. Dodávateľ obkladu si to následne zmeral a vyrezal do materiálu otvory podľa umiestnenia krabíc. Krabice sú teda pripravené pred osadením obkladu.

Je v podstate jedno, ale ak dokážete odhadnúť hrúbku obkladu, je lepšie ich zasádrovať pred obkladom tak, aby o potrebný kúsok vyčnievali. Je lepšie, keď sú o pár mm utopené, než keď potom prečnievajú. Krabičku len vložte do otvoru. Potom sa urobí obklad v okolí krabice a tá sa podľa obkladu pomocou pravítka zasádruje zároveň s obkladom a dodělá sa obklad kolem krabice. Zásuvka alebo vypínač potom padne do krabice. Ak to bude skutočný elektrikár, tak by nemal mať problém s tým, dať tam "oranžové" krabičky, ktoré je možné zasádrovať, ale taktiež idú "prišroubovať" k doske sily "od - do...".

Otvory pre zásuvky sú vyplnené roztokom podľa rovnakého princípu. Najprv sa všetko očistí od úlomkov, kameňov a prachu a napájací kábel sa zasunie do samotného skla (krabice). Pre spoľahlivú fixáciu sú všetky trhliny medzi zásuvkovou krabicou a stenou úplne vyplnené alabastrovou alebo sadrovou maltou. Jediné, čo musíte urobiť, je počkať, kým úplne vyschne.

Zapojenie zásuviek

Keď sú terminály na inštaláciu kuchynských zásuviek pripravené, môžete začať s inštaláciou. Aby ste to dosiahli, musíte si vziať nástroje a zakúpené zásuvky je potrebné najskôr rozobrať odstránením prednej ozdobnej lišty a oddelením mechanizmu. Pomocou indikačného skrutkovača by ste mali určite skontrolovať, či je v sieti napätie - nemalo by tam byť! Pred inštaláciou zásuvky je dôležité uistiť sa, že všetky vodiče, s ktorými budete pracovať, sú bez napätia.

Po uistení sa, že nie je žiadny prúd, môžete začať pripájať mechanizmus zásuvky a vodiče napájacieho kábla. Za týmto účelom odstráňte ochranný oplet z kábla, vyzliekol striptérkou okraje každého z 3 drôtov vo vzdialenosti 1 cm od okraja, čím ich zbavíte izolácie. Odkryté vodiče sú pripojené jeden po druhom k mechanizmu zásuvky. Každý z drôtov hrá svoju úlohu:

• žltozelená je uzemnenie. Pripája sa k centrálnemu kontaktu;
• modrá (môže byť bielo-modrá) je pracovná nula. Musí byť pripojený k extrémnemu kontaktu zásuvkového mechanizmu;
• tretí drôt môže mať akúkoľvek pestrú farbu - béžovo-hnedú, červenú, čiernu alebo len bielu. Toto je fázový vodič, ktorý sa pripája k druhému vonkajšiemu kontaktu.

Typ pripojenia závisí od použitej zásuvky. Môže to byť pružinový typ, keď sa spojenie uskutoční stlačením špeciálneho kľúča, alebo skrutkový typ, ak sú drôty pripevnené skrutkovými svorkami medzi doskami. Po pripojení všetkých vodičov musíte zásuvkový mechanizmus pevne pripevniť k zásuvkovej skrinke pomocou skrutiek. Potom by ste mali pomocou úrovne skontrolovať, či je všetko rovnomerne vycentrované. Ak je všetko v poriadku, môžete naskrutkovať prednú časť objímky a skontrolovať kvalitu vašej práce pomocou žiarovky alebo iného pracovného zariadenia. Nezabudnite najskôr zapnúť prúd na tejto linke.

Legislatívne a bezpečnostné požiadavky

Ako sme sa už zmienili, v kuchyni by ste mali mať dostatok zásuviek, aby ste nemuseli tahat prodlužky alebo rozdvojky (rozbočky). Ich použitie sa totiž môže stať zdrojom potenciálnych problémov. Prodlužovací přívod sa môže prebíhať, snadno ho přeříznete a ulpívá na něm mastnota, ktorá nejde dost dobře vyčistit. Kuchyňská firma dodá "výkres" elektriky, elektrikáře budete mít vlastního. Smluvní partner společnosti EG.D znalec v oboru ELEKTROTECHNIK A: rozvody a instalace, spotřebiče, hromosvody a ochrana proti přepětí, revize el. zařízení a hromosvodů. No, usazení přístrojů do lamina, je pouze jednou z mnoha věcí, které je potřeba hlídat. Ze zkušeností víme, že kuchyňáři nedokáží rozpoznat možná rizika a tak bohužel často vznikají paskvily, které nejsou bezpečné, nebo omezují komfortní využití samotné kuchyně. Bez spolupráce elektrikára a "kuchyniarov" to nejde. Budete musieť presvedčiť elektrikára, aby si našiel čas počas montáže kuchyne. Inak budete mať iba problémy a žiadnu radosť.

Rozvodná skriňa sa obvykle umiestňuje pri vchodové dvere, mala by byť max. tak vysoko, aby ste na ňu dosiahli a v prípade potreby rýchlo vypli konkrétny istič. Pri jej výbere by ste mali myslieť na to, že v budúcnosti do nej možno budete chcieť pridať ďalšie prístroje. Okrem ističov je v bytových a domových elektroinštaláciách podľa aktuálne platných STN (jún 2020) povinný aj prúdový chránič. Ak chcete elektroinštaláciu a spotrebiče ochrániť ešte lepšie, môžete siahnuť aj po ďalších prvkoch, ako napr. zvodiče prepätia.

Platná legislativa nevyžaduje u zásuviek do kuchyne žiadne špeciálne parametre. V miestach najviac vystavených vplyvom, ako je horko, vlhkosť alebo mastnota, žiadne zásuvky ani ďalšie elektroinštalačné prístroje byť nesmú - to sme si už povedali. V ostatných častiach kuchyne stačí minimálne normové parametre, ako napr. krytie IP20. Určite nie je na škodu, aby zásuvky mali bezpečnostné clonky - takže krytie IP40, čo je dnes bežný štandard.

Keďže elektroinštalácia je tzv. vyhradené technické zariadenie, podlieha pravidelným revíziám. Revíziu vykonáva kvalifikovaný revízny technik s osvedčením podľa §24 vyhl. MPSVaR č. 508/2009 Z.z. Táto vyhláška predpisuje aj intervaly následných pravidelných revízií. Pre murované obytné objekty je to každých 5 rokov. Aj keď aktuálnosť revízií vám pravdepodobne nebude nikto kontrolovať, problémy môžu nastať v prípade požiaru či úrazu el. prúdom. Vtedy sa vystavujete ekonomickým i trestnoprávnym dôsledkom (nepreplatenie poistného plnenia, vymáhanie náhrady škody zo strany poškodených, trestné stíhanie).

Moderné riešenia a smart kuchyňa

Okrem klasických zásuviek do elektroinstalačnej krabice vo zdi môžu veľmi dobre poslúžiť najrôznejšie výsuvné stĺpiky a vyklápacie krabice zabudované v deske kuchynskej linky. Môžu sa hodiť obzvlášť vtedy, keď je kuchynská linka umiestnená v priestore (nikoliv u zdi), a nie je tudíž možné osadit zásuvky do zdi. Ovšem počítajte s tým, že výklopné zásuvky na deske zaberú plošne väčší prostor a nemôžete je umístit nad šuplík.

V kuchyni nájdu svoje uplatnenie aj iné elektroinstalačné prístroje než len zásuvky a vypínače. Posloucháte při vaření rádi rádio? Kuchyň je skvelým miestom pre inštaláciu rádia do zdi. Alebo USB nabíječky, ktoré vám nabijú mobil, tablet, chytré hodinky i akékoľvek zariadenie s USB. A čo třeba detektor CO2? Čidlo CO2 je zariadenie, ktoré vám napoví, kedy je potrebné vyvětrat a alebo kedy použiť zvlhčovač vzduchu. Vaša kuchyňa toho ovšem môže umieť ešte oveľa viac. Môžete si vysnívať dálkové vypínanie a zapínanie zásuvkových okruhov či spotřebičov mobilom, vrátane časového nastavovania. To všetko je už dnes možné v cenovo dosažitelných reláciách. Do týchto technických zlepšovákov sa nemusíte poušťať hneď, ale je dobré víziu do stavby či rekonštrukcie už zapracovať.

Z estetického hľadiska teda záleží aj na drobnostiach, kedy vypínač alebo zásuvka musí zapadať do celkového konceptu. Pri výbere designu zásuviek alebo vypínačov pre vašu kuchyňu sa nemusíte obmedzovať tým, čo máte v ostatných miestnostiach. Môžete vybrať podľa designu napr. zádové desky alebo pracovnej desky. Ak máte pracovnú desku z pravého kamene alebo miesto zádového obkladu použijete betónovú stierku, môžete zásuvky a vypínače voliť tak, aby použitý materiál dotváral dokonalý dojem z vašej kuchyne. Zásuvky, ktoré nie sú vidieť a sú schované za nábytkom alebo spotrebičmi, môžu byť obyčajné biele, najlepšie z kategórie „dobrý pomer cena/výkon“. Zásuvka za lednicí určite nemusí byť zo skla, porcelánu alebo iného drahého materiálu. Na jedné zásuvce tak ušetříte i pár stovek.
