Elektroinštalácie sú neoddeliteľnou súčasťou každej modernej domácnosti. Ich funkcia nespočíva iba v jednoduchom rozvode elektrickej energie do zásuviek a osvetlenia, ale zahŕňajú komplexné siete, ktoré spájajú množstvo zariadení - od štandardných svetiel cez bezpečnostné systémy až po inteligentné ovládanie domácnosti.
Základné pravidlá návrhu a bezpečnosti
Hoci by ste zásahy do elektroinštalácie mali nechať na odborníkov, nájsť šikovného a poctivého remeselníka, ktorý vám dobre poradí, nie je vôbec jednoduché. Návrh, realizáciu či opravu elektroinštalácie vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu elektrickým prúdom.

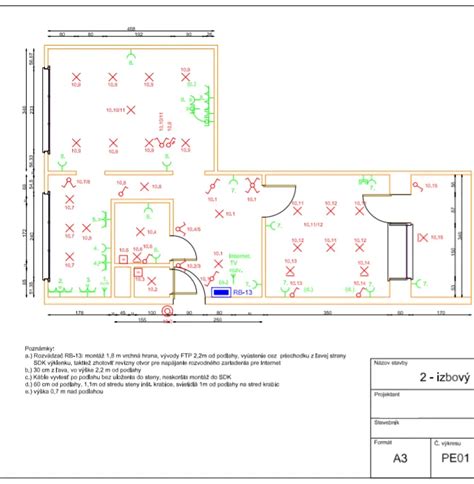

Pre návrhy rozvodov elektrickej energie v dome alebo byte platia predpisy, ktoré sú uvedené v elektrotechnických normách. Pri novej elektroinštalácii sa vo väčšine prípadov využívajú drážky v murive. Nech už sa rozhodnete pre ktorýkoľvek postup, káble veďte vždy vodorovne alebo zvislo, nikdy nie šikmo. Ak budete chcieť do steny vŕtať, šikmo umiestnený kábel nebudete vedieť presne lokalizovať.
Zásuvkové a svetelné okruhy
Na zásuvkové okruhy sa obvykle používajú káble CYKY s prierezom vodiča 3 × 2,5 mm², istené 16 A ističom. Na jeden okruh môžete pripojiť max. 10 zásuviek, pričom dvojzásuvka sa počíta ako jediná elektrická zásuvka. Na svetelné obvody sa používajú káble CYKY s prierezom vodiča 3 × 1,5 mm², istené 10 A ističom.
Veľké množstvo zásuviek budete potrebovať najmä v obývačke, pracovni či detských izbách. Optimálna výška zásuviek je cca 20 cm nad podlahou. Každý napevno pripojený spotrebič s výkonom nad 2 000 W, ako sú elektrické kotly, bojlery alebo varné dosky, musí mať svoj samostatný okruh s vlastným káblom a ističom.
Inštalácia elektrického kotla
Elektrický kotol predstavuje srdce celého vykurovacieho systému. Správne zapojenie elektrického kotla je kľúčové pre jeho efektívnu, bezpečnú a dlhodobo spoľahlivú prevádzku. Pri inštalácii elektrického kotla v súkromnom dome je potrebné brať do úvahy špecifické požiadavky na umiestnenie a elektrické pripojenie.
Technické aspekty pripojenia podľa výkonu:
- Do 3,5 kW: Zariadenia je možné pripojiť do bežnej zásuvky, ak je obvod dimenzovaný na dané zaťaženie.
- 3,5 kW - 7 kW: Pohonné jednotky by mali byť pripojené priamo k rozvádzaču prostredníctvom samostatného elektrického obvodu.
- 7 kW - 12 kW: Kotlové zariadenia sa zvyčajne pripájajú k jednofázovej sieti s napätím 220 V pomocou kábla s dostatočným prierezom.
- Nad 12 kW: Jednotky sú určené pre pripojenie do trojfázovej siete s napätím 380 V.
Inštalácia Navien NCB240/110h za 8 minút – rozbor!
Srdce elektroinštalácie: Bytová rozvodnica
„Srdcom“ elektroinštalácie je bytová rozvodnica. Do nej sa umiestňujú prístroje pre jednotlivé elektroinštalačné okruhy - ističe, prúdové chrániče a zvodiče prepätia. Na ističoch sa neoplatí šetriť a vždy radšej rozdeľte dom na viacero okruhov. Okrem ističov je v bytových a domových elektroinštaláciách podľa aktuálne platných noriem povinný aj prúdový chránič, ktorý poskytuje ochranu pred úrazom elektrickým prúdom.
| Komponent | Účel |
|---|---|
| Istič (16 A) | Ochrana zásuvkových obvodov pred skratom |
| Istič (10 A) | Ochrana svetelných obvodov |
| Prúdový chránič (RCD) | Ochrana zdravia osôb pri poruche izolácie |
| Zvodič prepätia | Ochrana spotrebičov pred bleskom a prepätím |
Revízia a dokumentácia
Montáž či rekonštrukcia elektroinštalácie musí končiť revíziou, oficiálne nazývanou prvá odborná prehliadka a odborná skúška. Revíziu vykonáva kvalifikovaný revízny technik s príslušným osvedčením. Aj keď aktuálnosť revízií vám pravdepodobne nebude nikto kontrolovať, problémy môžu nastať v prípade požiaru či úrazu elektrickým prúdom, kedy sa vystavujete ekonomickým i trestnoprávnym dôsledkom.
