Optimálne napojenie dymovodu kondenzačného kotla: Komplexný sprievodca

Za voľbu kondenzačného kotla hovorí viacero argumentov. Určite sú mnohým známe, ale trochu teórie na úvod nezaškodí. Vo vykurovacích kotloch spaľujeme uhľovodíkové palivá, najmä zemný plyn.

Princíp fungovania kondenzačného kotla a výhody

Klasické kotly neochladia spaliny na teplotu pod rosným bodom, vodná para s vysokou energiou tak uniká bez využitia komínom. V kondenzačných kotloch naopak ochladením spalín vodná para skondenzuje a odovzdá kondenzačné teplo. Je to opačný proces ako pri premene vody na paru varením, skupenské teplo premeny je však rovnaké.

Kondenzáciu, a teda účinnosť kotla, môžeme ešte zlepšiť niektorými opatreniami. Ak zabezpečíme v spolupráci s vykurovacím systémom čo najnižšiu teplotu kotla, zariadenie „vyžmýka“ zo spalín maximum vody.

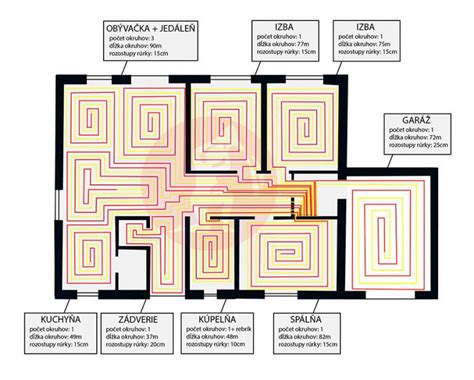

Na úspornú prevádzku sú ideálne nízkoteplotné systémy - podlahové či stenové vykurovanie, ktoré výrazne znižujú teplotu kondenzačného kotla. V súvislosti s tým odporúčame vyhnúť sa klasickým radiátorom - potrebujú vyššiu teplotu, teda aj viac paliva. Ak ich už zvolíme, je efektívnejšie predimenzovať ich výhrevnú plochu, aby im stačila nižšia teplota vykurovacej vody.

K úspornej prevádzke prispeje tiež ohrev pitnej vody v kondenzačných kotloch s vrstvovým zásobníkom vody. Voda sa v tomto prípade nezohrieva nepriamo v klasickom ohrievači s vinutým rúrkovým registrom pri vysokej teplote a prevádzke kotla bez kondenzácie, ale v doskovom výmenníku tepla umiestnenom v samotnom kotle. Kotol si pritom ťahá studenú vodu zdola zásobníka a dosiahne tak veľmi dobré vychladenie spiatočky kotla a kondenzáciu, a to počas ohrevu celého objemu nádrže.

Odvod kondenzátu: Životne dôležitá súčasť systému

Kondenzačný kotol sa od klasického zvonka ničím neodlišuje, ale pri pohľade pod povrch nájdeme veľa rozdielov. Kondenzačný kotol má vždy odvod kondenzátu cez sifón brániaci úniku spalín do okolia. Spálením 1 m3 zemného plynu vznikne teoreticky až 1,6 l kondenzátu, ktorý sa musí odviesť do kanalizácie.

V praxi sa stretneme aj s nesprávnym odvodom kondenzátu. Stáva sa to pri jednoduchom pripojení hadice na kondenzát z kotla do odpadu. Pri upchatí alebo zamrznutí odpadu potom kondenzát stúpa do kotla a spôsobí jeho poruchu. Podľa pretekajúceho prúdu kondenzátu vieme posúdiť intenzitu kondenzácie a odhaliť nesprávne nastavenie alebo poruchu. Môže nás pritom potešiť pohľad na odtekajúci kondenzát - predstavuje zachránené teplo zo spalín.

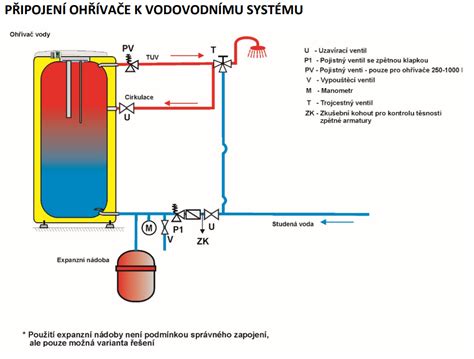

Ak nie je v kotolni odpad do kanalizácie, ani neuvažujte nad ručným vynášaním kondenzátu z kotolne - sú to značné množstvá vody. Pomôže čerpadlo na kondenzát s automatickým spínaním plavákovým systémom.

Špecifiká dymovodov pre kondenzačné kotly

Dymovod vo vykurovaní je systém potrubia a komponentov, ktorý slúži na odvod spalín z tepelného zariadenia (napríklad plynového kotla) do vonkajšieho prostredia. Kondenzačný kotol má vždy ventilátor, preto je vždy vo vyhotovení zjednodušene nazývaným „turbo“. Dôvodom je, že v spaľovacej komore kondenzát prirodzene steká nadol, preto musí byť horák vždy nad komorou a tým aj spaliny prúdia nelogicky a proti termickému účinku nadol. Teplota spalín je nízka, bežne do 50 °C a vyvoláva tak len slabý ťah komína. Spaliny z kondenzačného kotla chladnú a kondenzujú aj ďalej v komíne, preto nemôžeme použiť klasický vyvložkovaný komín.

Materiály a konštrukcia dymovodu pre kondenzačné kotly

Dymovod je zvyčajne vyrobený z odolných materiálov, ako je nerezová oceľ, keramika alebo špeciálne vyrobené dymovodné rúry. Kondenzát v dymovode vzniká, keď sa vodná para obsiahnutá v spalinách ochladí a skvapalní na vnútorných stenách dymovodu. Tento jav môže viesť k viacerým problémom, ako je korózia dymovodu, zníženie jeho životnosti či nepríjemný zápach.

Na vložkovanie komínov pre kondenzačné kotly sa používajú špeciálne materiály, ktoré sú odolné voči vlhkosti, kyselinám a korózii. Najčastejšie sa stretávame s nasledujúcimi typmi vložiek:

• Plastové vložky: Polypropylénové (PP) vložky sú veľmi obľúbené pre svoju vynikajúcu odolnosť voči kondenzátu a korózii. Sú vhodné pre nízke teploty spalín charakteristické pre kondenzačné kotly.
• Nerezové vložky: Špeciálne nerezové vložky sú tiež vhodnou voľbou pre kondenzačné kotly. Sú odolné voči kyselinám a korózii spôsobenej kondenzátom. Používajú sa najmä v prípadoch, keď plastové vložky nie sú vhodné, napríklad pri vyšších prevádzkových teplotách spalín.

Pri odvode spalín po fasáde nepoužívajte jednoduché plastové potrubia. Nie sú odolné proti poveternostným vplyvom, UV žiareniu alebo vetru. Komín sa môže po čase rozpadnúť a kondenzát v ňom pre chýbajúcu tepelnú izoláciu môže zamŕzať.

Možnosti pripojenia dymovodu kondenzačného kotla

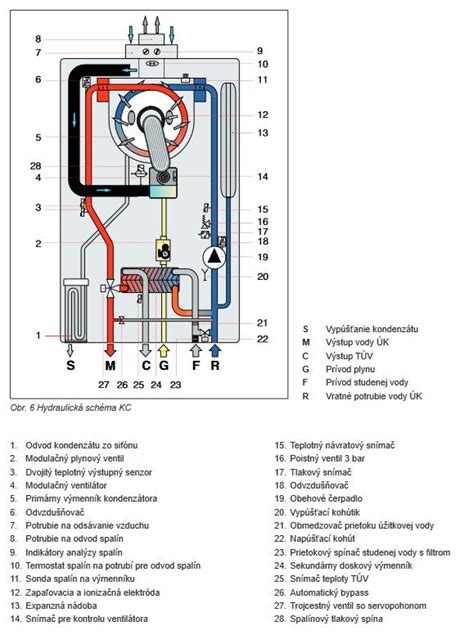

Dôležité je optimálne vyriešiť odvod spalín a prívod vzduchu na spaľovanie. Kotol „turbo“ s ventilátorom umožňuje použiť koncentrické potrubie na odvod spalín a prívod vzduchu na spaľovanie. Neznižuje sa tým teplota miestnosti, keďže nie je ochladzovaná čerstvým vzduchom na spaľovanie. Komín na odvod spalín aj prívod vzduchu má koncentrický prierez alebo kanály umiestnené vedľa seba. Ďalšou možnosťou, ako neochladzovať miestnosť vonkajším vzduchom, je pripojiť na kotol samostatné potrubie na nasávanie vzduchu.

Prechod dymovodu strechou a stenou

• Prechod šikmou strechou: Je jednoduchý a nenákladný, bez stavebných konštrukcií. Prvky na prechod strechou, nie však samotný spalinovod, majú v ponuke aj dodávatelia strešných krytín.
• Prechod plochou strechou: Počítajte s otvorom na spalinovod už pri stavbe strechy. Treba si dať pozor na zatekanie do strechy - hrdlo na zasunutie spalinovej rúry sa musí dokonale utesniť.
• Vodorovné vyústenie na vonkajšej stene: V novostavbách s kotlami bežnej veľkosti sa nedá schváliť a skolaudovať. Možno ho ponechať len pri výmene kotla v starých inštaláciách, ale nie je veľmi vhodný.

Zapojenie dymovodu "po vode" pre kondenzačné kotly

Pre kondenzačné kotly je kľúčové správne zapojenie dymovodu, aby sa minimalizovala tvorba kondenzátu a zabezpečil jeho efektívny odvod. Zapojenie dymovodu po vode spočíva v tom, že kondenzát, ktorý sa môže vytvárať v komíne a dymovode, je vedený naspäť do spotrebiča, kde sa odparí. Dymovod sa zapája zúženou časťou nadol (smerom k spotrebiču), a teda kondenzát nevyteká mimo dymovod.

Na hrdlo spotrebiča sa dáva antikondenzačný nadstavec. Niektoré spotrebiče sú konštruované tak, že postačuje napojenie dymovodu zúženou časťou do hrdla spotrebiča bez použitia akéhokoľvek adaptéra (nadstavca). Po jeho umiestnení dosiahneme to, že kondenzát bude stekať priamo do vnútra spotrebiča. Ďalšie časti dymovodu sú vždy nasúvané zúženým koncom v smere spotrebiča, aby sme sa vyhli možnému vytekaniu kondenzátu v ktoromkoľvek mieste dymovodu.

Kondenzát v dymovode vzniká, keď sa vodná para obsiahnutá v spalinách ochladí a skvapalní na vnútorných stenách dymovodu. Tento jav môže viesť k viacerým problémom, ako je korózia dymovodu, zníženie jeho životnosti či nepríjemný zápach. Minimalizovať tvorbu kondenzátu pomáha aj to, že dymovod by mal byť inštalovaný s miernym stúpaním smerom ku komínu.

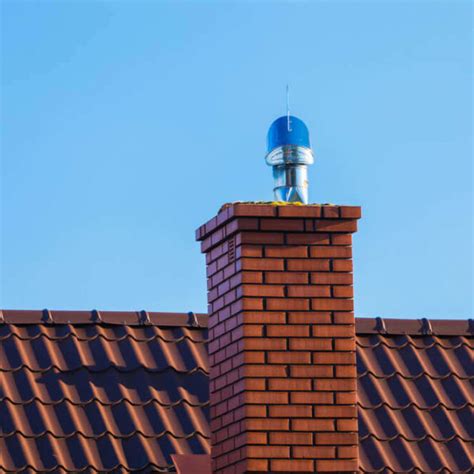

Prevložkovanie komína pre kondenzačný kotol

Pri výmene starého kotla za moderný kondenzačný kotol je často nevyhnutné prispôsobiť aj komínový systém. Tento proces, známy ako prevložkovanie komína, je kľúčový pre zabezpečenie správneho a bezpečného fungovania nového vykurovacieho zariadenia. Kondenzačné kotly pracujú na odlišnom princípe ako tradičné systémy, čo si vyžaduje špecifické komínové riešenia odolné voči kondenzátu a agresívnym látkam vznikajúcim pri spaľovaní.

Prečo je prevložkovanie potrebné?

• Odolnosť voči kondenzátu: Kondenzačné kotly produkujú pri spaľovaní výrazne viac vlhkosti a ich spaliny majú nižšiu teplotu. Toto vedie k intenzívnejšej tvorbe kondenzátu v komíne, ktorý je často kyslý. Bežné komíny nie sú voči takejto vlhkosti a kyslosti odolné, čo môže spôsobiť ich koróziu a poškodenie. Prevložkovanie špeciálnymi materiálmi zabezpečí potrebnú odolnosť komína voči týmto vplyvom.
• Úprava priemeru komína: Moderné kondenzačné kotly často vyžadujú komíny s menším priemerom na dosiahnutie optimálnej prevádzkovej účinnosti. Vložkovanie umožňuje prispôsobiť existujúci komín tak, aby jeho priemer zodpovedal špecifickým požiadavkám kotla. Tým sa zabezpečí správny ťah spalín a efektívna prevádzka.
• Bezpečnosť a efektivita: Správne prevedené vložkovanie komína zaručuje bezpečné odvádzanie spalín z vykurovacieho systému. Tým sa predchádza potenciálnym problémom, ako je spätný ťah spalín do obytných priestorov, ktorý by mohol ohroziť zdravie a životy obyvateľov. Zároveň správne dimenzovaný a nainštalovaný komínový systém prispieva k celkovej vyššej účinnosti vykurovacieho systému a zníženiu spotreby energie.

Postup pri prevložkovaní komína

Proces prevložkovania komína je odborná činnosť, ktorá by mala byť zverená profesionálom. Typický postup zahŕňa nasledujúce kroky:

1. Prehliadka komína: Pred samotným vložkovaním je nevyhnutné dôkladne skontrolovať stav existujúceho komína. Na tento účel sa často používa inšpekčná kamera, ktorá odhalí prípadné praskliny, poškodenia alebo iné nedostatky.
2. Výber vhodnej vložky: Na základe technických parametrov nového kotla, stavu pôvodného komína a zistených informácií sa vyberie najvhodnejší typ vložky (plastová alebo nerezová) a jej priemer.
3. Inštalácia vložky: Vybraná vložka sa zavedie do komína a dôkladne sa upevní. Je dôležité zabezpečiť, aby bola vložka správne spojená s kotlom a celý systém fungoval v súlade s technickými a legislatívnymi požiadavkami.
4. Kontrola a revízia: Po úspešnej inštalácii vložky sa vykonáva komplexná kontrola celej sústavy a následná revízia kominíkom alebo oprávnenou osobou. Táto kontrola potvrdzuje správnu funkčnosť a bezpečnosť celého systému.

Riešenie problémov s pripojením na starý komín

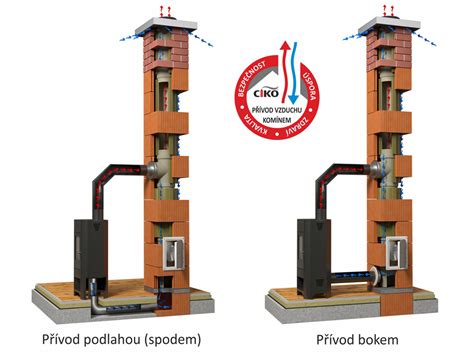

Pri rekonštrukcii stavby sa dá využiť jestvujúci komín aj na prívod spaľovacieho vzduchu, ak nie je vnútri znečistený splodinami nedokonalého spaľovania z minulosti. V opačnom prípade sa dá aj do takejto šachty inštalovať koncentrické potrubie alebo nasávať vzduch z priestoru kotolne vybavenej neuzatvárateľným prívodom. Ústie komína treba uzavrieť krytom na odvod spalín a nasávanie vzduchu do šachty.

Niekedy môže byť prekvapujúcim zistením, že vaša komínová šachta je zalomená. Ak máte podozrenie, že to tak je, najprv si skutočnosť preverte, až potom nakupujte materiál. V prípadoch, keď je starý komín krivý alebo má nevyhovujúci priemer, pomôže vlnitá flexibilná spalinová rúra pri inštalácii do zalomených komínových šachiet. Pri takejto inštalácii sa musí použiť flexibilná rúra, ale zásadne neodporúčame používať rôzne náhradné hadice.

Ak zvolíme na odvod spalín keramický komín, musí byť odolný proti kondenzátu. Nie všetky typy sú vhodné, aj keď sú značkové a drahé; je rozumné overiť si to ešte pred postavením komína.

Dôležité aspekty pri inštalácii dymovodu

Dymovody vo vykurovaní musia byť správne dimenzované a inštalované tak, aby zabezpečili dostatočný ťah, teda schopnosť odvádzať spaliny a dym účinne von z priestoru. Napojenie dymovodu na komín je najproblémovejším bodom, kde užívatelia komínov robia najčastejšie chybu.

Správny priemer a dilatácia

Pri výbere správneho priemeru dymovodu pre váš komín je kľúčové zohľadniť priemer výstupu spalín z vášho vykurovacieho zariadenia. Výrobcovia kotlov navrhujú vyústenie dymovodu tak, aby zabezpečili optimálny odvod spalín vzhľadom na výkon zariadenia. Preto by priemer komína mal byť minimálne rovnaký ako priemer výstupu spotrebiča. Vo všeobecnosti platí, že pre rodinné domy s bežnými požiadavkami na výrobu tepla sa priemer komína pohybuje medzi 160 až 200 mm. Priemer dymovodu by nemal byť menší ako priemer výstupu z vykurovacieho zariadenia. Častokrát sa však stáva, že priemer dymovodu a komína je odlišný. Vtedy je potrebné použiť redukciu. Odporúčame však dymovod redukovať maximálne o 30 mm.

Kovový dymovod dilatuje - rozťahuje sa - neporovnateľne rýchlejšie ako šamotové napojenie dymovodu. Veľmi častou chybou pri používaní komínových telies je nesprávny spôsob zaústenia dymovodu do sopúcha. Priamo sa zaústi rúra do šamotového sopúcha s nedostatočnou medzerou, dilatáciou a dôjde k prasknutiu sopúcha. Dymovodu aj sopúchu ponecháme možnosť dilatácie. Dymovod treba od šamotu oddeliť minerálnym povrazcom. Pre napojenie dymovodu do komína je najlepším riešením vonkajšia prechodka. Táto absolútne eliminuje riziko prasknutia šamotovej komínovej vložky. Ďalšou voľbou je možnosť použitia vnútornej prechodky s tesniacou šnúrou.

Pri komíne je nutné použitie redukcie, ktorá sa z jednej strany nasadí na vrch šamotového sopúcha a z druhej strany vojde do vnútra ďalšieho dielu dymovodu. Pokiaľ to situácia vyžaduje, okolie redukcie sa utesní žiaruvzdornou šnúrou.

Umiestnenie, čistenie a stabilita

Dymovod by mal byť čo najkratší. Zostava od ohrievača ku komínu musí mierne stúpať a byť čo najkratšie. Dymovod by nikdy nemal smerom k sopúchu klesať alebo byť v rovine. Jednotlivé diely musia byť pevne zostavené a zaistené proti uvoľneniu a strate tesnosti svrtáním a znitovaním. Pre zvýšenie stability dymovodu sa používa upevňovacia objímka. Objímka zabraňuje samovoľnému vysunutiu dymovodu zo sopúcha. Pre dymovod s dĺžkou nad 2m sa jej použitie vyžaduje.

Pre zvýšenie bezpečnosti a životnosti dymovodu odporúčame montáž dymovodu s aspoň jedným čistiacim otvorom. V krbovej obostavbe by sa mal nainštalovať revízny otvor, aby sa cezeň dal vyčistiť dymovod. Dymovody by sa mali dať rozobrať a každý jeden diel skontrolovať a vyčistiť. Dymovody je možno skladovať voľne ložené, je nutné umiestnenia v suchom prostredí a opatrnosti pri manipulácii, aby nedošlo k poškodeniu povrchu, alebo narušenie kruhovitosti. V prípade miernej deformácie je možné docieliť kruhovitosti "vytiahnutím prípadne tlakom" deformované časti.

Regulácia kondenzačného kotla

Pri inštalácii kondenzačného kotla hrá veľmi dôležitú úlohu regulácia systému, ktorá vám zabezpečí komfort bývania aj úsporu paliva. Neodporúčame zachraňovať staré regulátory, stratíte tak výhody moderných kotlov. Jednoduchý izbový termostat je absolútne nevhodný, kondenzačný kotol nie je žehlička regulovaná systémom „vypni - zapni“. Modulujú tepelný výkon podľa potreby - znižovaním výkonu narastá účinnosť kotla a úspora paliva. Optimálna regulácia výkonu prebieha podľa vonkajšej teploty ako tzv. ekvitermická regulácia, preto potrebuje vonkajší snímač.

Legislatívne a technické požiadavky

Pri montáži dymovodov na Slovensku je nevyhnutné dodržiavať platné normy a predpisy, ktoré zabezpečujú bezpečnosť a správnu funkčnosť vykurovacích systémov. Všetky práce na dymovode by mali byť vykonávané kvalifikovanými technikmi so znalosťami v oblasti vykurovania a v súlade s platnými predpismi.

Dôležité normy a vyhlášky

• Vyhláška Ministerstva vnútra SR č. 401/2007 Z. z.: Táto vyhláška ustanovuje technické podmienky a požiadavky protipožiarnej bezpečnosti pri inštalácii a prevádzkovaní palivových spotrebičov, ako aj pri výstavbe a používaní komínov a dymovodov.
• STN EN 13384-1: Táto európska norma, prijatá ako slovenská technická norma, sa zaoberá navrhovaním, montážou a uvedením do prevádzky komínov a dymovodov pre otvorené spotrebiče.
• STN 734201 a STN 734210: Tieto normy stanovujú požiadavky na navrhovanie, výstavbu a prevádzku komínov a dymovodov.

Dodržiavanie uvedených noriem a predpisov je nevyhnutné pre bezpečnú a efektívnu prevádzku vykurovacích systémov. Inštalácia dymové cesty musia spĺňať vzdialenosti od horľavých hmôt uvedených v norme STN 061008. Pri inštalácii dymovodu sa často vyskytujú chyby, ktoré môžu ovplyvniť bezpečnosť a účinnosť vykurovacieho systému, napríklad nedostatočná vzdialenosť od horľavých materiálov.

Požiadavky pri výmene kotla

Výmena plynového kotla podlieha legislatívnym a technickým predpisom, ktoré je potrebné dodržať. Výmena kotla je v zmysle stavebného zákona definovaná ako údržba stavby. V niektorých prípadoch (vplyv na stabilitu, protipožiarnu bezpečnosť, vzhľad, životné prostredie, kultúrna pamiatka) je potrebné ohlásenie stavebnému úradu. V ostatných prípadoch, ak ide o opravu a výmenu technických systémov bez zásahu do nosných konštrukcií, nie je ohlásenie potrebné.

Každý pripojený spotrebič musí vyhovovať danému druhu plynu a prevádzkovému pretlaku. Taktiež musí byť umiestnený v priestore zodpovedajúcom jeho výkonu a funkcii. Odporúča sa poradiť sa s autorizovaným projektantom, ktorý posúdi a naprojektuje výmenu kotla v súlade s platnými predpismi. Pri výmene kotla je nevyhnutné preveriť typ spotrebiča a dodržať špecifické požiadavky na priestor, jeho umiestnenie a vetranie. Pri zmene priestoru, v ktorom je spotrebič umiestnený, je potrebné vykonať opätovné posúdenie všetkých bezpečnostných požiadaviek.

Údržba a životnosť dymovodu

Pravidelná údržba dymovodu, vrátane čistenia a kontroly tesnosti, je nevyhnutná pre bezpečnú prevádzku. Frekvencia čistenia dymovodu závisí od typu paliva a intenzity používania vykurovacieho zariadenia. Podľa vyhlášky Ministerstva vnútra SR č. 401/2007 Z. z. Pravidelné čistenie je nevyhnutné na predchádzanie hromadeniu sadzí a dechtu, ktoré môžu viesť k požiaru alebo zníženiu účinnosti vykurovacieho systému. Životnosť dymovodu závisí od viacerých faktorov, vrátane materiálu, hrúbky stien, spôsobu používania a pravidelnej údržby.

Spalinovú cestu tvorenú dymovody je nutné udržiavať čisté (priechodná) v celej dĺžke a prierezu. Čistenie je nutné vykonávať rovnako často ako čistenie komína, "niekoľkokrát za sezónu". Pripomíname, že podľa normy je za stav komína a dymovodov zodpovedný prevádzkovateľ.

Príklad systémového riešenia: Vaillant dymovod plast sada pripojovacia koncentrická

Vaillant koncentrické napojenie na šachtu DN60/100 slúži na bezpečné a systémové pripojenie kondenzačného kotla na komínovú šachtu s dymovodom Ø 80 mm. Táto sada je súčasťou originálneho systémového riešenia dymovodov Vaillant pre koncentrické (súosé / koaxiálne) systémy. Umožňuje napojenie koncentrického dymovodu DN60/100 z kotla na dymovod Ø 80 mm (PP) vedený v šachte, a to vrátane prívodu spaľovacieho vzduchu.

Vlastnosti a výhody sady

• Originálna dymovodná sada Vaillant pre systémové riešenia.
• Určené pre napojenie koncentrického dymovodu DN60/100 na šachtu Ø 80 mm.
• Revízne koleno umožňuje jednoduchú kontrolu a údržbu.
• Plast (PP) odolný voči kondenzátu a nízkoteplotným spalinám.
• Vhodné pre pevné aj flexibilné dymovody Ø 80 mm v šachte.
• Kompatibilné s kondenzačnými kotlami Vaillant aj iných výrobcov s koncentrickým systémom DN60/100.

Technické parametre a obsah balenia

Obsah balenia:

• 1 ks - Koncentrické koleno DN60/100 (87°) s čistiacim otvorom
• 1 ks - Predĺženie koncentrického dymovodu DN60/100 - 0,5 m
• 1 ks - Prechodové koleno DN60/80 (87°) pre šachtu
• 1 ks - Krycia stenová rozeta
• 1 sada - Spojovací a montážny materiál (vrátane spôn)
