Drenážne rúry a ich správne osadenie pre ochranu vášho majetku

Drenáž domu patrí medzi najúčinnejšie spôsoby, ako chrániť stavbu pred vlhkosťou, zatekaním a poškodením základov. Prirodzené hromadenie vody v okolí stavby, či už ide o spodnú vodu, zrážky alebo zatekanie zo svahu, predstavuje chronický problém, ktorý môže viesť k vážnym škodám na majetku. Nadmerná vlhkosť spôsobuje eróziu okolitej pôdy, ale aj degradáciu materiálov v základovej konštrukcii.

Efektívne a kvalitne zrealizovaná drenáž odvedie prebytočnú vodu mimo objektu a výrazne predĺži jeho životnosť. Nepodceňujte preto správne navrhnutý a zrealizovaný drenážny systém, ktorý je kľúčový pre dlhodobú ochranu vašej nehnuteľnosti.

Kedy je drenáž nevyhnutná?

Nie každá stavba drenáž bezpodmienečne potrebuje, pri výstavbe nových rodinných domov je však dnes už takmer štandardom. Drenáž okolo domu je kľúčovým riešením v situáciách, keď sa voda hromadí pri základoch a ohrozuje statiku aj technický stav vašej stavby. Dlhodobo zvýšená vlhkosť pôdy pri dome vedie k prenikaniu vody do muriva, vzniku plesní a skracovaniu životnosti celej stavby.

Drenáž okolo domu je systém, ktorého úlohou je zachytiť a odviesť prebytočnú vodu z okolitej pôdy preč od stavby. Najčastejšie ide o kombináciu drenážnych rúr, štrku a geotextílie, ktoré spolu tvoria funkčný celok.

Drenáž okolo domu je potrebná najmä tam, kde sa vyskytuje zvýšená hladina spodnej vody, nepriepustné ílovité alebo hlinité pôdy a tiež na pozemkoch so sklonom smerom k domu. Práve ílovité pôdy majú schopnosť zadržiavať vodu dlhé dni po dažďoch, čo spôsobuje trvalé zaťaženie základov vlhkosťou. V takýchto podmienkach dokáže odvodnenie pozemku znížiť riziko vlhnutia základov, praskania omietok a vzniku plesní.

Drenáž okolo domu sa odporúča aj pri rekonštrukciách starších objektov, kde hydroizolácia stratila svoju funkčnosť alebo úplne chýba. Až 35 % starších rodinných domov má problémy s vlhkosťou v dôsledku nefunkčného odvodnenia. Ak sa v suteréne alebo pivnici objavuje vlhkosť, tmavé mapy na stenách či zatuchnutý zápach, ide o jasný signál nedostatočného odvodnenia. Podľa dostupných štatistík môže v rámci pivníc či základových dosiek za ich poškodenia premáčanie až v 90 % prípadov, hlavne keď sa stavba nachádza na pozemku s vysokou mierou nepriepustnosti, napríklad ílovitých zemín, či v lokalitách s nadmernými zrážkami.

Drenáž domu verzus bežné odvodnenie

Existuje medzi týmito pojmami rozdiel? Áno. Drenáž predstavuje premyslený podzemný systém perforovaných rúr, ktoré odvádzajú vodu z pôdy v okolí domu alebo z priľahlých pozemkov so sklonom k premokaniu. Bežné odvodnenie sa zvyčajne zameriava na povrchovú vodu, napríklad pomocou spádovania terénu alebo odvodňovacích žľabov. Drenáž sa však ponára hlbšie do zeme a rieši problémy s podzemnou vodou a dlhodobo premokrenou pôdou.

Odvodnenie základov domu vo svahu

Odvodnenie domu situovaného vo svahu si vyžaduje zvýšenú pozornosť a precízne prevedenie. Voda sa tu prirodzene zhromažďuje smerom k stavbe a jej základom, preto je nevyhnutné viesť drenáž po celej dĺžke hornej strany domu. Zároveň je potrebné zabezpečiť dostatočný sklon smerom k miestu odtoku. V niektorých prípadoch sa oplatí doplniť systém o vsakovaciu nádrž alebo napojenie na dažďovú kanalizáciu.

Ako zrealizovať drenáž okolo základov domu: Postup krok za krokom

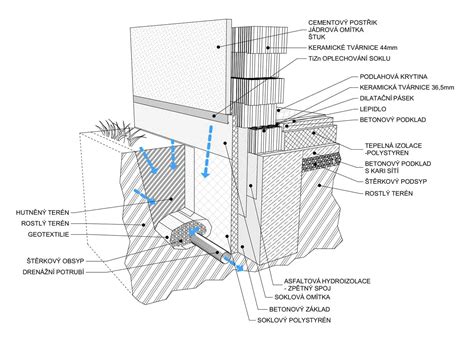

Drenáž okolo základov sa realizuje priamo na úrovni základovej škáry. Hlavným cieľom je zníženie hydrostatického tlaku vody, ktorý negatívne pôsobí na základy. Ak voda nemá možnosť prirodzene odtekať, vytvára tlak na zvislé a vodorovné izolácie, čo môže viesť k poškodeniu a prenikaniu vlhkosti do muriva. Pozrime sa teraz na samotný proces realizácie drenáže.

Projektové zadanie a plánovanie

Celý postup začíname vypracovaním projektového zadania, ktorý zadefinuje všetky špecifiká projektu drenáže. Pri pláne lokality riešime umiestnenie odtokových potrubí, hĺbku a dĺžku budúcich výkopov, miesta pre kontrolné a drenážne studne či to, ako sa bude odvádzať voda do dažďovej kanalizácie. Na správne zabezpečenie plánovania drenážneho zariadenia, či už poľnohospodárskej alebo urbanistickej drenáže, si treba pripraviť súbor údajov a základných znalostí, ktoré získame z príslušných štúdií a meraní, ktoré sa robia z prípadu na prípad.

1. Výkop drenážnej ryhy

Správne vyhĺbená drenážna ryha je základom funkčného a efektívneho systému. Drenážny kanál musí byť hlbší ako spodná hrana základov alebo základovej dosky. Správna inštalácia drenážneho systému začína výkopom drenážneho kanála okolo celého objektu, ktorý bude slúžiť na odvádzanie meteorickej vody ďalej od domu. Drenážne potrubia sú zvyčajne umiestnené maximálne 1 m od nosných stien domu.

Drenážne potrubie sa spravidla umiestňuje do hĺbky 60 až 100 cm v závislosti od úrovne základov a terénu. V prípade podzemných stavieb sa realizuje aj vo väčšej hĺbke. Dôležité je zabezpečiť absolútne rovnomerný a rovný spád dna ryhy. Pri práci okolo hotového domu sa musí znova kopať a predtým odstrániť všetko, čo sa nachádza vedľa budovy - zeleň, betón, spevnené chodníky a pod.

2. Podsyp štrkom

Ak je drenážna ryha vyhĺbená v dostatočnej hĺbke a so správnym sklonom, nasleduje ďalší krok. Na jej dno sa nasype drenážny štrk vhodnej frakcie - ideálne približne 16/32. Takáto veľkosť zrna zabezpečí dobrú priepustnosť a umožní vode voľne pretekať drenážnym systémom. Drenážna vrstva granulátu sa obvykle dáva v hrúbke 15 - 20 cm. Na dno vykopanej ryhy položíme vrstvu štrku hrubú asi 80 mm. Štrkové zrno má byť veľké 10 až 50 mm. Na drenáž sa zvyčajne používajú granuláty vo veľkosti od 1,5 do 10 cm. Aby odvod vody fungoval dokonale, musíme zaistiť správnu frakciu, teda hrubosť kamenného drtiva.

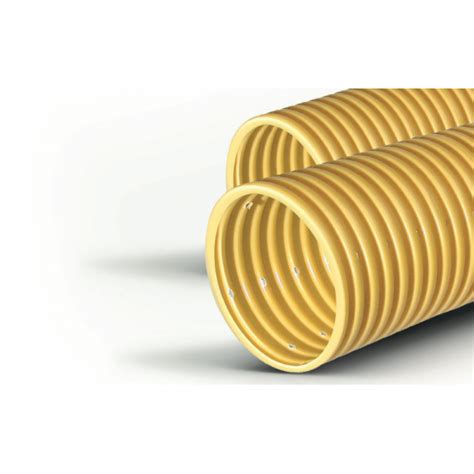

3. Uloženie drenážnej rúry

V ďalšom kroku nasleduje uloženie drenážnych rúr. Používajú sa spravidla perforované drenážne rúry, ktoré sa ukladajú otvormi nadol alebo do strán. Jednotlivé úseky je potrebné prepojiť pomocou špeciálnych spojok. Aj tie musia byť uložené s dostatočným sklonom, aby bol zabezpečený plynulý a bezproblémový odtok vody. Na geotextíliu sa pod určitým uhlom kladú drenážne rúry. Drenážne rúrky kladieme od začiatku drenáže po spáde k vyústeniu. Koniec prvej rúrky uzavrieme ílovou zátkou a plochým kameňom.

Pri riešení drenáže okolo základov sa používajú špeciálne perforované drenážne rúry s priemerom od 100 mm, ktoré sú určené na zachytávanie dažďovej vody. Ak vyžadujete rýchly odvod zo stavby, použite aspoň drenážnu rúru s priemerom 150 mm, ideálne až 200 mm. Na štrkový podklad umiestnime drenážne rúrky tak, ako je uvedené v zadaní projektu. Na toto štrkové lôžko kladieme drenážne rúrky tak, aby medzi sebou mali škáry široké 8 až 20 mm, ktoré zhora prekryjeme črepmi.

Typy drenážnych rúr

Pre drenážne systémy pre rodinné domy môžeme využiť dva typy rúr - jednovrstvové a dvojvrstvové.

• Jednovrstvové drenážne rúry: Vo zvitkoch spoznáme podľa okrúhleho tvaru. Na výber máme variácie s priemermi 50, 65, 80, 100, 125, 160 a 200 milimetrov. Pre ich pružnosť je možné zvoliť dĺžku od 50 do 200 metrov. Pružnosť a odolnosť umožňuje aj ich rebrovanie. Výhodou je ich nízka hmotnosť aj pri väčších dĺžkach. Jednovrstvové pevné drenážne rúry disponujú rôznym špecifickým tvarom. Ich horná polovica je okrúhla, dolná trapézová a pri priereze badáme tunelový profil. Na okrajoch pozorujeme priečne zárezy (zoskupené do štyroch na každých 22 milimetrov rúry) a pozdĺžne vytvorené drážky. Takéto korugované rúry sú úplne okrúhle a vyrábajú sa v priemeroch 50, 65, 80, 100, 125, 160 a 200 mm a keďže sú pružné, predávajú sa v zvitkoch s dĺžkou 50 až 200 m.
• Dvojvrstvové drenážne rúry: Sú zložené z dvoch vrstiev - z vnútornej hladkej vrstvy a z vonkajšej rebrovanej. Hladká vnútorná vrstva má za úlohu rýchlejší prietok vody, pretože voda sa nezdržuje v potrubí. Táto vrstva sa postará o lepší prietok vody. Je vhodná pre odvádzanie vody z veľkých plôch, ciest či iných cestných objektov (križovatka, železničná trať, nábrežie, tunel, pristávacie či vzletové dráhy).

4. Akú geotextíliu zvoliť na drenáž?

Geotextília je pri drenáži zásadným prvkom. Zabraňuje zanášaniu rúr jemnou zeminou a nečistotami, čím výrazne predlžuje životnosť celého systému. Geotextíliou je potrebné vystlať celú drenážnu ryhu vrátane jej stien. Geotextílie slúžia na zabránenie tomu, aby sa zemina alebo niečo podobné dostalo k tampónu alebo potrubiu. Celý systém obaľte do geotextílie, ktorá zabraňuje zanášaniu drenáže jemnými časticami pôdy a predlžuje jej životnosť. Pre dlhšiu životnosť riešenia vám odporúčame obaliť štrkopieskový zásyp geotextíliou. Alternatívou ku drenážnym rúram sú rúry s kokosovým povrchom, ktoré znižujú riziko zanášania. Takéto riešenie sa používa v záhradách s vyšším podielom jemnej pôdy.

5. Zasypanie a uzavretie drenáže

Posledným krokom je uzavretie drenážnej ryhy, ktoré sa realizuje postupným zasypávaním vo viacerých vrstvách. Rúry sa najskôr zasypú niekoľkocentimetrovou vrstvou drenážneho štrku. Následne sa cez štrk preloží geotextília. Výkop sa napokon zasype zeminou a povrch sa dôkladne zarovná. Následne sa rúry zasypú opäť vrstvou štrku hrubou asi 200 mm so zrnom väčším ako 30 mm.

Kam odvádzať vodu z drenáže?

Vodu je možné odviesť do vsakovacej nádrže, retenčnej nádrže alebo do dažďovej kanalizácie. Ďalším dôležitým krokom je určenie miesta, kam bude voda odvádzaná. Vždy je potrebné zabezpečiť, aby sa voda nevracala späť k stavbe a nebola odvádzaná na susedný pozemok. Zberné drenážne rúrky prichádza voda do zvodníc, ktoré pokladáme obdobným spôsobom, ale o niečo hlbšie.

V zaúsťujúcej rúrke zbernej drenáže sa na spodnej strane vyseká otvor a v rovnakom mieste otvor v hornej časti rúrky zvodnice, aby oba otvory boli proti sebe. Zvodný drén odvádza vodu do vsakovacej jamy (príp. kanalizácie) na najnižšom mieste systému. Ak vyúsťuje drenáž na povrch, napr. do svahu, chránime ju pred poškodením tak, že trativodky zapustíme do kamennej alebo betónovej rúry, aby sa ústie nepoškodilo. Pri vyústení drenáže do potoka by toto vyústenie malo byť aspoň 100 mm nad hladinou.

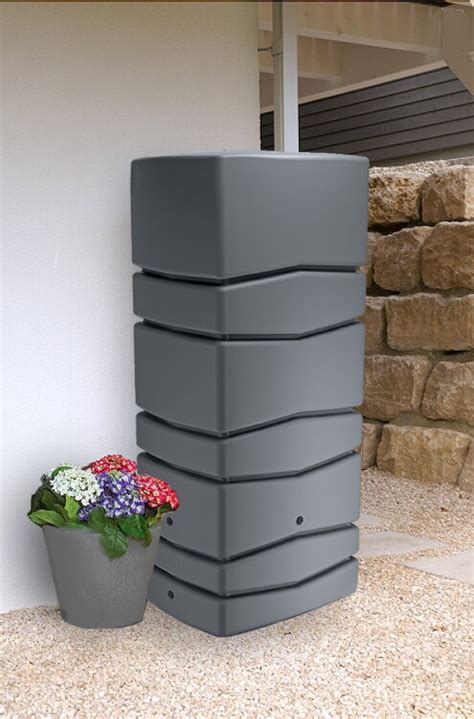

Využitie zachytenej dažďovej vody

Zhromaždená voda sa odvádza do špeciálneho zásobníka alebo verejnej kanalizácie. Zhromažďovanie vody však poskytuje veľkú výhodu vzhľadom na skutočnosť, že ju môžete využiť neskôr pre rôzne domáce účely. Napríklad môžete využiť zadržanú vodu zo zásobníkov v období sucha na zalievanie záhrady, čím ušetríte nemalé finančné prostriedky.

Drenáž záhrady a okolia domu

Drenáž nemusí slúžiť výlučne na ochranu základov stavby. Zle prosperujúci trávnik a rozbahnený terén v záhrade sú častým problémom. Riešením je vykopanie odvodňovacích priekop a drenážnych rýh, ktoré vodu zachytia a odvedú preč zo záhrady. Postup realizácie je podobný ako pri drenáži domu. Drenážna ryha však môže byť plytšia a rozostupy medzi rúrami nemusia byť také veľké. Vzdialenosť medzi priekopami by mala byť maximálne 6 metrov. Dno výkopu vyplňte 10 cm vrstvou štrkopiesku frakcie 0 až 32 mm. Táto vrstva sa spáduje o 0,5 cm na 1 meter smerom k výtoku. Po uložení rúr sa drenáž zasype štrkopieskom, zasype ornicou a povrch sa zhutní.

Je možné zrealizovať drenáž svojpomocne?

Áno, drenáž je možné zrealizovať aj svojpomocne, ak dodržíte správny technologický postup, zabezpečíte dostatočný sklon ryhy a použijete vhodné materiály. Drenáž okolo domu predstavuje funkčné riešenie, ktoré chráni stavbu pred vlhkosťou. Pri investíciách do pozemku sa oplatí myslieť dlhodobo. Poctivé materiály, kvalitné náradie a bezpečná práca sú základom. Pri návrhu, ako odvodniť pozemok vo veľmi zložitej lokalite, vám odporúčame kombinovať drenáž okolo domu s povrchovým odvodnením.

Drenáž a lokálne legislatívne podmienky

Správne navrhnutý postup na odvodnenie pozemku rešpektuje aj miestne legislatívne podmienky (napr. pravidlá pre odvádzanie zrážkovej vody do verejnej kanalizácie). Je dôležité informovať sa o relevantných predpisoch vo vašej lokalite, aby ste predišli prípadným sankciám a zabezpečili súlad s normami.

Drenáž v kontexte zmeny klímy

So zmenou klímy sa zvyšuje frekvencia a intenzita prívalových dažďov. To kladie vyššie nároky na systémy odvodnenia pozemkov a budov. Dôkladne navrhnutá a zrealizovaná drenáž je preto čoraz dôležitejšia pre ochranu majetku pred škodami spôsobenými extrémnymi zrážkami. Na drenáž poľnohospodárskeho alebo urbanistického pozemku vždy treba zabezpečiť kompletnú polohopisnú a výškopisnú štúdiu oblasti, na ktorej sú označené kóty pozemkov, existujúce stavby a infraštruktúry.

Výpočet množstva dažďovej vody, ktorá sa má odviesť drenážnymi rúrami, sa robí z kombinovaného prietoku: skutočne ako voda z povrchových tokov, tak aj voda z podzemia, keďže nie sú stojaté, všeobecne neznižujú mechanickú stabilitu pozemku. Množstvo vody v každom mieste sa mení podľa druhu štruktúry a textúry pozemku; orientačne sa dá tvrdiť, že 5% dažďovej vody je povrchová voda a 95% prenikne do pôdy, z čoho 25% do podzemných zásob a 70% je v kombinovanom prietoku, ktorý sa zachytáva drenážnymi systémami. Rýchlosť vody musí byť taká, aby zaručovala prípadné odstránenie prípadných usadenín z drenážnej rúry (všeobecne sa odporúčajú rýchlosti nad 0,5 m/sek).

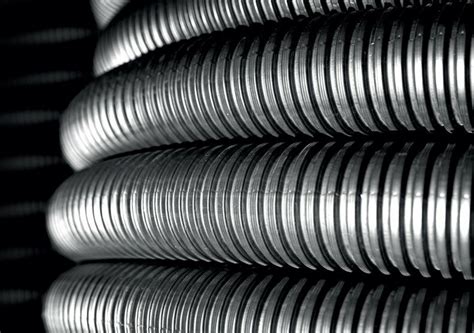

Drenážne rúry z PVC-U: Charakteristiky a použitie

V oblasti architektúry a dekorácií má výber drenážneho systému významný vplyv na stabilitu celkovej konštrukcie a dlhodobé užívanie. Medzi nimi drenážne rúry z PVC-U, ako bežný drenážny materiál, zaujímajú určité postavenie na trhu vďaka svojim jedinečným výkonnostným charakteristikám.

I. Základné charakteristiky drenážnych rúr z PVC-U

PVC-U, čo je nemäkčený polyvinylchlorid, je termoplastický materiál. Prostredníctvom špecifických výrobných procesov sa materiály PVC-U transformujú na rúry a sú široko používané v drenážnych systémoch budov. V porovnaní s inými tradičnými materiálmi majú drenážne rúry z PVC-U niekoľko nasledujúcich vlastností:

• Nízka hmotnosť: Drenážne rúry z PVC-U sú relatívne ľahké, čo uľahčuje ich prepravu a inštaláciu. Počas procesu výstavby je možné vďaka nízkej hmotnosti znížiť spotrebu pracovnej sily a strojov, čím sa do určitej miery zlepší efektivita práce.
• Odolnosť proti korózii: Materiál PVC-U má vynikajúcu odolnosť proti korózii. V porovnaní s kovovými rúrami sú drenážne rúry z PVC-U menej náchylné na eróziu kyselinami, zásadami a inými chemickými látkami a sú vhodné na odvodnenie v rôznych prostrediach. Napríklad v obytných domoch, verejných budovách a priemyselných závodoch môžu drenážne rúry z PVC-U stabilne odvádzať domácu odpadovú a dažďovú vodu po dlhú dobu bez toho, aby došlo k problémom s hrdzavením alebo degradáciou.
• Hladký vnútorný povrch: Vnútorný povrch drenážnych rúr z PVC-U je relatívne hladký, čo má za následok nižší odpor voči tekutinám. Táto vlastnosť pomáha znižovať usadzovanie nečistôt v potrubí, znižuje riziko upchatia a udržuje hladkosť drenážneho systému.

Drenážne rúry z PVC-U však majú aj určité obmedzenia. Napríklad ich tepelná odolnosť je relatívne obmedzená a pri vysokých teplotách sa môžu deformovať. V scenároch zahŕňajúcich vypúšťanie tekutín s vysokou teplotou je potrebné vykonať starostlivý výber alebo zodpovedajúce ochranné opatrenia.

II. Porovnanie drenážnych rúr PVC-U s inými materiálmi rúr

Na lepšie pochopenie použiteľnosti drenážnych rúr z PVC-U je možné vykonať krátke porovnanie s niekoľkými bežnými typmi drenážnych rúr:

Z vyššie uvedeného porovnania je zrejmé, že drenážne rúry z PVC-U môžu ponúknuť relatívne vyvážený výkon v rôznych aplikačných scenároch, najmä pokiaľ ide o odolnosť proti korózii, jednoduchosť inštalácie a kontrolu nákladov, čo im dáva určitú konkurencieschopnosť.

III. Ako vybrať vhodnú drenážnu rúru z PVC-U

Pri výbere drenážnych rúr z PVC-U je potrebné zvážiť niekoľko faktorov, aby ste sa uistili, že spĺňajú skutočné požiadavky na použitie. Tu je niekoľko základných pravidiel nákupu:

1. Potvrďte špecifikácie potrubia: Na základe konštrukčných požiadaviek na drenážny systém vyberte vhodný priemer a hrúbku steny pre potrubia. Rôzne špecifikácie rúr sú vhodné pre rôzne prietoky a tlakové podmienky. Výber by sa mal vykonať v súlade s príslušnými normami.
2. Skontrolujte kvalitu materiálu: Vysokokvalitné PVC-U odtokové rúrky by mali mať jednotnú farbu a hladký povrch, bez zjavných nečistôt alebo bublín. Pozorovaním prierezu potrubia môžete skontrolovať, či je materiál hustý a rovnomerný.
3. Pochopenie výrobných informácií: Je obzvlášť dôležité vybrať si renomovaného výrobcu. Produkty renomovaných spoločností majú určité záruky, pokiaľ ide o pomer materiálu a výrobný proces, a môžu poskytnúť drenážne rúry z PVC-U, ktoré spĺňajú priemyselné normy.
4. Zvážte prispôsobivosť prostredia: Na základe charakteristík prostredia inštalácie vyberte vhodný typ materiálu potrubia. Napríklad v chladných oblastiach by sa mala venovať pozornosť schopnosti potrubia odolávať nízkym teplotám; v prostredí s vysokou teplotou by sa mala brať do úvahy jeho tepelná odolnosť.

IV. Inštalácia a údržba drenážnych rúr z PVC-U

Správna inštalácia a pravidelná údržba sú životne dôležité pre predĺženie životnosti drenážnych rúr z PVC-U. Počas procesu inštalácie je nevyhnutné zabezpečiť, aby bolo potrubie uložené rovno a vyhnúť sa nadmernému ohýbaniu alebo namáhaniu. Spojovacie body by mali byť utesnené špeciálnymi lepidlami alebo tesneniami, aby bola zaručená tesnosť. Pri montáži je potrebné ponechať určitý dilatačný priestor, aby sa predišlo deformácii potrubia vplyvom teplotných zmien. Pri každodennom používaní je potrebné pravidelne kontrolovať, či potrubia nemajú praskliny, deformácie alebo upchatia.
