Komplexný sprievodca správou káblov: Drôtené káblové žľaby a inštalačné systémy Legrand DLP

Drôtené káblové žľaby predstavujú kľúčový prvok v moderných elektroinštaláciách, zabezpečujúci efektívne vedenie a organizáciu elektrických káblov. Ich otvorená konštrukcia prináša množstvo výhod, od zlepšenej ventilácie až po zjednodušenú údržbu. Spoločnosť Legrand, globálny líder v oblasti elektrických a digitálnych infraštruktúr, ponúka široké spektrum riešení pre správu káblov, vrátane inovatívnych drôtených káblových žľabov Cablofil a všestranných inštalačných kanálov Legrand DLP.

Význam a výhody drôtených káblových žľabov

Drôtené káblové žľaby slúžia na vhodné vedenie a organizáciu elektrických káblov v rozvodoch. Vďaka svojej otvorenej konštrukcii umožňujú lepšiu ventiláciu a rýchlejšiu identifikáciu vedenia, čím uľahčujú údržbu a taktiež znižujú riziko prehrievania. Aj preto sú tieto typy káblových žľabov ideálne pre elektroinštalácie v priemyselných objektoch, administratívnych budovách, obchodných centrách, ale aj v dátových centrách či serverovniach.

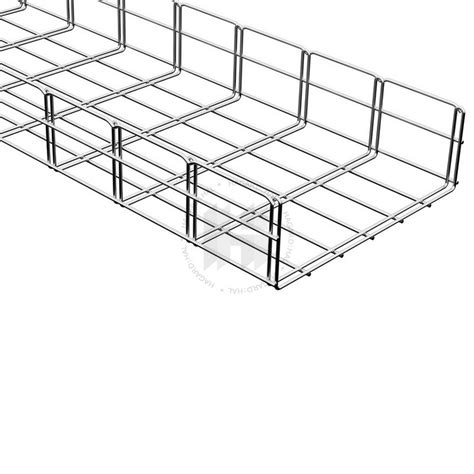

Drôtený káblový žľab s vedením dátových a silových káblov

Kľúčové faktory pri výbere drôtených káblových žľabov

Pri výbere drôtených káblových žľabov je potrebné zvážiť niekoľko kľúčových faktorov. Drôtené káblové žľaby sa líšia najmä svojou dĺžkou, materiálom a výrobcom.

  • Dĺžka: Prvým z nich je dĺžka žľabu, ktorá musí zodpovedať konkrétnym priestorovým požiadavkám projektu. Stretnete sa s dĺžkami 2000 mm alebo 3000 mm, ale aj kratšími, ako napríklad 150 mm alebo 70 mm.
  • Materiál: Dôležitým faktorom je aj materiálové prevedenie s dostatočne vysokou odolnosťou a vysokou pevnosťou, prípadne zvýšenou ochranou proti korózii alebo iným vplyvom. Medzi najčastejšie používané patria oceľové drôtené káblové žľaby, ktoré zabezpečujú vysokú pevnosť a mechanickú odolnosť, pričom niektoré modely sú zase z kovu alebo dokonca pozinkované, čo zvyšuje ich životnosť a ochranu proti korózii.
  • Výrobca: Výber výrobcu závisí od špecifických požiadaviek projektu alebo preferencií a skúseností samotného elektroinštalatéra.

Legrand: Lídrom v riešeniach pre správu kabeláže

Potrebujete spoľahlivé káblové žľaby a systémy, ktoré budú zodpovedať konkrétnym požiadavkám vašej elektroinštalácie? Spoločnosť Legrand je uznávaným lídrom v oblasti komplexných riešení pre správu káblov, ponúkajúcim produkty, ktoré spĺňajú najvyššie štandardy kvality a inovácií. Medzi jej popredné značky patrí aj Cablofil.

Cablofil: Priekopník a svetový líder v drôtených káblových žľaboch

Spoločnosť Cablofil, ktorá je neoddeliteľnou súčasťou skupiny Legrand, má za sebou bohatú históriu inovácií v oblasti drôtených káblových žľabov. Pred viac ako 40 rokmi Cablofil predstavil inovatívny koncept drôteného káblového žľabu a uviedol ho na európsky trh. Vďaka neustálym inováciám a schopnosti prispôsobiť sa akejkoľvek aplikácii sa Cablofil stal celosvetovým lídrom v oblasti správy kabeláže.

Revolučné riešenia Cablofil pre jednoduchú inštaláciu

Cablofil neustále posúva hranice inovácií s cieľom zjednodušiť a zefektívniť inštaláciu. Predstavujeme revolúciu v oblasti vedenia káblových trás. Náš nový systém kombinuje dve zásadné inovácie, ktoré uľahčia vašu prácu - ľubovoľnú konfiguráciu smeru trás a automatické spájanie bez potreby náradia. Jednoducho ohnite trasu podľa vašich požiadaviek a spojte komponenty pouhým zacvaknutím. Ušetrite čas, zvýšte efektivitu a zjednodušte inštaláciu aj v tých najnáročnejších podmienkach.

Pre optimálne navrhovanie a konfiguráciu drôtených káblových žľabov je k dispozícii aj profesionálny nástroj CabloCAD. Optimalizujte svoje káblové projekty s CabloCAD - profesionálnym nástrojom pre navrhovanie a konfiguráciu drôtených káblových žľabov.

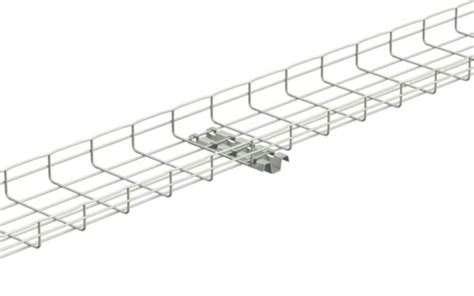

Inovatívny systém drôtených káblových žľabov Cablofil s bez-náradím spájaním

Inštalačné kanály Legrand DLP: Všestranné riešenie pre vnútorné rozvody

Okrem otvorených drôtených káblových žľabov ponúka Legrand aj širokú škálu inštalačných kanálov DLP. Tieto kanály sú ideálne pre estetické a funkčné vedenie káblov v interiéroch. Hoci sa líšia od drôtených žľabov svojou uzavretou konštrukciou, poskytujú vynikajúcu ochranu káblov a modulárny systém pre integráciu rôznych typov zásuviek a vypínačov.

Schéma inštalačného kanála Legrand DLP s ukážkou príslušenstva

Prehľad komponentov systému Legrand DLP

Systém Legrand DLP je komplexné riešenie pre káblové rozvody, ktoré zahŕňa širokú škálu komponentov pre rôzne inštalačné potreby a flexibilné prispôsobenie akýmkoľvek priestorovým požiadavkám. Tu sú niektoré z najpoužívanejších prvkov:

Inštalačné kanály a vnútorné priehradky

  • Legrand DLP inštalačný kanál 010412: Jednokomorový kanál s rozmerom 80 x 50 mm a dĺžkou 2 m, v bielej farbe.
  • Legrand DLP inštalačný kanál 010422: Jednokomorový kanál s rozmerom 105 x 50 mm a dĺžkou 2 m, v bielej farbe.
  • Legrand DLP vnútorná priehradka 010582: Určená pre oddelenie priestoru v kanáli, hĺbka 50 mm, dĺžka 2 m, materiál: PVC, biela farba.

Ohybné kryty a spojky

  • Legrand DLP ohybný kryt 010521: Kryt šírky 65 mm je možné použiť pre 1-komorové aj 2-komorové vyhotovenie kanálu DLP, dĺžka 2 m, biela farba.
  • Legrand DLP ohybný kryt 010522: Kryt šírky 85 mm je možné použiť pre 1-komorové aj 2-komorové vyhotovenie kanálu DLP, dĺžka 2 m, biela farba.
  • Legrand DLP spojka samolepiaca 010692 a 010691: Biela farba. Tieto spojky slúžia na jednoduché a pevné spojenie dvoch kanálov DLP.
  • Legrand DLP spojka krytu 010801: Šírka spojky 65 mm, biela farba. Slúži na spojenie dvoch krytov DLP.
  • Legrand DLP spojka krytu 010802: Šírka spojky 85 mm, biela farba. Slúži na spojenie dvoch krytov DLP.

Ukončenia, uhly a odbočky

  • Legrand DLP koncová záslepka 010722: Rozmer 80 x 50 mm, biela farba, pre elegantné ukončenie kanála.
  • Legrand DLP koncová záslepka 010702: Rozmer 105 x 50 mm, biela farba, pre ukončenie kanála.
  • Legrand DLP vnútorný variabilný uhol 010602: S rozsahom 85-95°, hĺbka uhla 50 mm, biela farba, pre prispôsobivé zmeny smeru.
  • Legrand DLP vonkajší variabilný uhol 010622: S rozsahom 60-120°, hĺbka uhla 50 mm, biela farba, pre flexibilné prechody v rohoch.
  • Legrand DLP plochý uhol 90° 010767: Pre kanály s rozmerom 80 x 50 mm.
  • Legrand DLP plochý uhol 90° 010785: Pre kanály s rozmerom 105 x 50 mm.
  • Legrand DLP odbočka "T" 010735: Rozmer 80 x 50 mm, biela farba. Špecifická odbočka pre kanál šírky 80 mm.
  • Legrand DLP odbočka "T" 010736: Rozmer 105 x 50 mm, biela farba. Odbočka pre kanál šírky 105 mm.
  • Legrand DLP rohová odbočka 010763: Biela farba, pre elegantné riešenie rohových pripojení.

Príslušenstvo pre integráciu modulov

  • Legrand DLP spona 010682: Praktická spona pre uchytenie káblov vnútri kanála.
  • Legrand DLP rámček 010952 Mosaic: Rámček pre 2 moduly, určený pre DLP kryt šírky 65 mm.
  • Legrand DLP rámček 010954 Mosaic: Rámček pre 4 moduly, pre DLP kryt šírky 65 mm.
  • Legrand DLP rámček 010956 Mosaic: Rámček pre 6 modulov, pre DLP kryt šírky 65 mm.
  • Legrand DLP rámček 010958 Mosaic: Rámček pre 8 modulov, pre DLP kryt šírky 65 mm.
  • Legrand DLP montážny rámček 010925: Pre modulárne prístroje, určený pre 3 moduly (1 modul = 17,5 mm), pre DLP kryt šírky 65 mm.
