Domový rozvádzač: Centrálny mozog vašej elektroinštalácie a merania spotreby

Elektrický rozvádzač je srdcom každej modernej elektrickej inštalácie. Slúži ako centrálny distribučný bod, ktorý prijíma elektrickú energiu z hlavného prívodu a bezpečne ju rozdeľuje do jednotlivých obvodov napájajúci naše domovy, firmy či priemyselné objekty. Hoci sa na prvý pohľad môže zdať ako obyčajná kovová skrinka s množstvom prepínačov, jeho funkcia a správne pochopenie sú kľúčové pre bezpečnosť a spoľahlivosť celého elektrického systému. Tento článok sa venuje detailom domových rozvádzačov, ich typom, konštrukcii, výberu a dôležitým legislatívnym aspektom. Bytový rozvádzač je „centrálny mozog“ elektroinštalácie. Bez neho by elektrické rozvody v dome, byte, priemyselnej budove, výrobnej hale alebo akejkoľkoľvek inej budove nemohli fungovať bezpečne.

Čo je elektrický rozvádzač a na čo slúži?

Elektrický rozvádzač, často označovaný aj ako ističová skrinka, rozvodný panel alebo rozvodná doska, je oveľa viac než len úložisko pre elektrické komponenty. Je to komplexné zariadenie, ktoré plní niekoľko zásadných funkcií:

• Distribúcia elektrickej energie: Hlavnou úlohou rozvádzača je rozdeliť prichádzajúcu elektrickú energiu na menšie, spravovateľné obvody. Tieto obvody potom napájajú jednotlivé časti budovy, ako sú zásuvky, osvetlenie, spotrebiče či špecializované zariadenia.
• Ochrana pred preťažením a skratom: Vnútri rozvádzača sa nachádzajú ističe a prúdové chrániče, ktoré slúžia ako prvá línia obrany. V prípade preťaženia obvodu alebo skratu tieto ochranné prvky automaticky prerušia dodávku elektriny, čím zabraňujú prehriatiu vodičov, poškodeniu zariadení a potenciálnym požiarom.
• Bezpečnostné odpojenie: Hlavný istič v rozvádzači umožňuje úplné odpojenie elektrického napájania celej budovy, čo je nevyhnutné pri údržbe, opravách alebo v núdzových situáciách.
• Zónová kontrola: Každý podružný istič v rozvádzači slúži ako samostatný vypínač pre konkrétny okruh. To umožňuje izolovať napájanie určitej miestnosti alebo spotrebiča v prípade poruchy alebo potreby vypnutia.
• Riadiace a signalizačné funkcie: Moderné rozvádzače môžu integrovať aj prvky pre riadenie a signalizáciu, ako sú napríklad prepínače, relé, komunikačné moduly či diagnostické jednotky, ktoré zvyšujú komfort a efektivitu prevádzky.

Rozvádzač vs. Rozvodnica: Pochopenie rozdielov

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi kľúčové rozdiely. Elektrický rozvádzač je komplexnejšie zariadenie, ktoré prijíma elektrický prúd z hlavného prívodu a rozdeľuje ho do jednotlivých obvodov. Musí spĺňať prísne normy a predpisy a je zvyčajne určený pre prístup odborne spôsobilých osôb. Manipulácia s ním, najmä ak ide o elektromerový rozvádzač, je obmedzená a vyžaduje špecializované vzdelanie. Zariadenie musí spĺňať stanovené normy a predpisy a zhotovuje ho výrobca.

Rozvodnica je zjednodušenou verziou rozvádzača. Často sa nachádza v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Jej hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. K rozvodnici a jej obsluhe má prístup aj laik, ktorý dokáže v prípade potreby odstaviť konkrétny obvod (napr. výmenou poistky, ak ide o starší typ). Modulárne rozvádzače nájdete bežne v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Tieto zariadenia sú vyhotovené na montáž na zvislú rovinu a do menovitého napätia 300 V oproti zemi.

Typy elektrických rozvádzačov a ich špecifiká

V priebehu času sa elektrické rozvádzače vyvinuli do rôznych špecializovaných konfigurácií, z ktorých každá je navrhnutá pre konkrétnu funkciu a technologickú úroveň.

Hlavný rozvádzač (MDP - Main Distribution Panel)

Označovaný aj ako hlavný panel alebo panel vstupu služby, je centrálnym bodom, kde elektrická energia od dodávateľa prvýkrát vstupuje do budovy. Je priamo pripojený k prívodným vodičom od distribučnej spoločnosti. Jeho charakteristickým prvkom je hlavný istič, ktorý dokáže odpojiť elektrickú energiu pre celú budovu. V domácnostiach sa zvyčajne nachádza v garáži, pivnici alebo technickej miestnosti.

Podružný rozvádzač (Sub-panel)

Funguje ako pomocné alebo satelitné distribučné miesto pripojené k hlavnému rozvádzaču. Neodoberá elektrinu priamo z verejnej siete, ale prijíma ju cez vysokokapacitný dvojpólový istič v hlavnom rozvádzači. Podružné rozvádzače sú ideálne pre oblasti s vysokou spotrebou energie, ako sú dielne, veľké kuchyne alebo prístavby, kde poskytujú lokalizovanú kontrolu a zjednodušujú elektroinštaláciu.

Prepínač zdrojov napájania (Transfer Switch)

Nezvyčajné bezpečnostné zariadenie pre budovy vybavené záložným zdrojom energie (generátor, UPS). Prepínač zdrojov funguje na princípe "break-before-make", čím zaručuje, že verejná sieť a záložný zdroj nie sú nikdy zapojené súčasne. Môže byť manuálny (MTS) alebo automatický (ATS).

Staveniskový rozvádzač

Špeciálna kategória rozvádzačov určených na dočasné napájanie elektrickou energiou na staveniskách, pri stavebných, rekonštrukčných či búracích prácach. Na tieto rozvádzače sú kladené zvýšené požiadavky na odolnosť voči vlhkosti, prachu a mechanickému namáhaniu, často s vyššou triedou krytia IP (najmenej IP44) a zabudovaným stojanom. Staveniskový rozvádzač by mal okrem ističov vo svojom vnútri obsahovať aj prúdový chránič a v dostupnej časti jasne viditeľný hlavný vypínač.

Elektromerový rozvádzač (skrinka na elektromer)

Je predpripravený na montáž elektromeru a ďalších pomocných zariadení, vrátane kompletného značenia v zmysle aktuálnych noriem. Dodáva sa spolu s hlavným ističom, ktorý je možné zaplombovať. Umiestnenie elektromerového rozvádzača je prísne regulované a musí byť na hranici pozemku, na verejne prístupnom mieste. V rámci rozvádzača vám vybraný dodávateľ elektriny osadí elektromer. Pri zriaďovaní novej elektrickej prípojky alebo výmene pôvodného elektromerového rozvádzača si dávame vypracovať projekt a následne uzatvárame zmluvu s distribučnou spoločnosťou o pripojení, ktorá nám presne určí, aký typ rozvádzača máme použiť. Najbežnejším typom rozvádzača inštalovaným pre meranie spotreby elektrickej energie v rodinných domoch je jednoelektromerový trojfázový dvojtarifný rozvádzač (E2R). Dvojtarifný rozvádzač nám dáva možnosť prepínania na tzv. lacnejší (nočný) prúd so zvýhodnenou sadzbou, ktorý používame hlavne na kúrenie a ohrev vody. Podľa konštrukčného vyhotovenia sa delia na pilierové, nástenné a pre zapustenú montáž pod omietku. Riešenie osadenia elektromerového rozvádzača pri novostavbách je väčšinou s použitím prevedenia so zemným dielom, kedy jeho spodnú časť zakopávame do pôdy. Takýto rozvádzač sa nazýva aj voľne stojaci.

Rozvodná skriňa / Bytová rozvodnica

Na rozdiel od hlavných rozvádzačov sú rozvodnice často umiestnené tak, aby boli prístupné laickej obsluhe pre jednoduché spínanie alebo výmenu poistiek. Bytové rozvodnice slúžia na rozvod energie v bytoch, domoch, kanceláriách či ľahkom priemysle. Môžu byť určené na montáž na stenu (na omietku) alebo pod omietku. Rozvodná skriňa, modulárny rozvádzač alebo rozvodnica? Rozvodová skrinka sa jednak nazýva aj modulárny rozvádzač, bytová rozvodnica alebo takzvaná ističová skrinka. Je to presne ten objekt, ktorý človek doma alebo v kancelárii hľadá, keď mu vyhodí prúd ističe.

Poistková skrinka

Je vybavená poistkovými držiakmi a svorkou na pripojenie PEN vodiča. Spravidla je určená na realizáciu elektrickej prípojky vzdušného vedenia.

Rozvodnica zásuvková

Osadená jednou alebo viacerými elektrickými zásuvkami na 230 V alebo 400 V. Niektoré modely bez istenia majú predprípravu na osadenie prístrojov (ističe, prúdové chrániče) na DIN lište.

Komponenty elektrického rozvádzača a ich funkcie

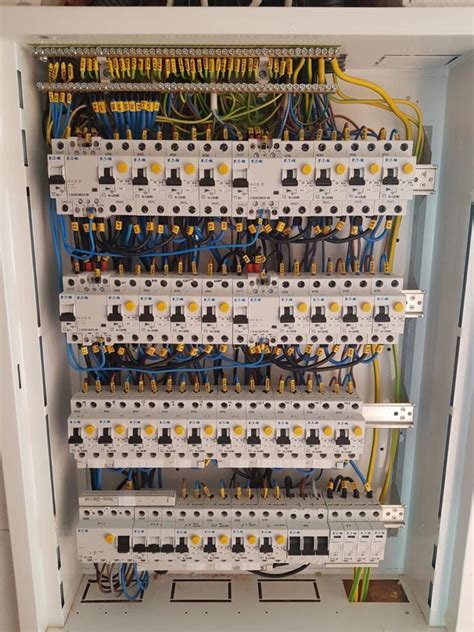

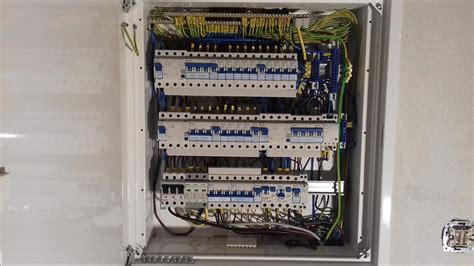

Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko majú svoju funkciu. Taktiež sa od nich odvádza kapacita/veľkosť elektrického rozvádzača.

• Kryt a skrinka: Vyrobené z odolných materiálov, ako je oceľ alebo plast, slúžia na ochranu vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou. Typy a prevedenia rozvádzačov sa líšia podľa materiálu: plastové sú ľahké a cenovo dostupné, kovové odolnejšie a poskytujú lepšiu ochranu, zatiaľ čo extra odolné oceľové sú ideálne pre náročné prevádzkové podmienky.
• Prípojnica (Zbernica): Je lišta, nosný prvok pre všetky elektrické rozvody v rozvádzači.
• Ističe: Sú kľúčovými ochrannými prvkami, ktoré chránia obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a zariadení. Ističe môžu byť jednopólové, dvojpólové, trojpólové s rôznymi charakteristikami (B, C). Jednofázový istič zaberá 1 pozíciu, 3-fázový 3 pozície.
• Prúdové chrániče (RCCB) a kombinované prúdové chrániče (RCBO): Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v kábloch a v prípade zistenia nebezpečného rozdielu prúd odpoja. Prúdový chránič (RCD) chráni pred chybovým prúdom (únik na PE, zásah človeka), ale neobsahuje nadprúdovú ochranu. Kombinovaný chránič (RCBO) spája funkciu ističa aj prúdového chrániča v jednom prístroji. RCBO má význam najmä pri okruhoch, kde nechcete, aby porucha odpojila aj iné vetvy - napríklad chladnička, kotol, server, vybrané zásuvkové okruhy. RCBO spája funkciu ističa a prúdového chrániča v jednom prístroji a zvyšuje selektivitu.
• Prepäťové ochrany (SPD): Chránia zariadenia pred prepätím v sieti, najmä v dôsledku prepätia z atmosférických výbojov (blesku). Podľa typu pripojenia a bleskovej ochrany objektu doplňte SPD (typ 1/2/3). V rodinných domoch býva SPD typu 1 často v elektromerovom rozvádzači (pri LPS), SPD typu 2 zvyčajne v bytovom rozvádzači.
• Svorkovnice a prepojovacie lišty: Slúžia na organizáciu a distribúciu elektrických vodičov.
• Ďalšie komponenty: Okrem uvedených môžete v útrobách rozvádzača nájsť poistky, spínače, transformátory, meniče napätia alebo rôzne automatizačné moduly.

Výber a návrh rozvádzača: Praktické aspekty

Výber alebo modernizácia elektrického rozvádzača je dôležitou investíciou do bezpečnosti a spoľahlivosti. Tento proces by mal byť založený na systematickom prístupe:

1. Výpočet zaťaženia: Štruktúrované hodnotenie na určenie najvyššej úrovne elektrickej spotreby, ktorú budova odoberie. Pri výpočte sa uplatňujú súčinitele súbehu, ktoré zohľadňujú, že nie všetky záťaže pracujú súčasne na maximálny výkon.
2. Plánovanie rastu a budúcnosti: Spotreba elektriny sa časom zvyšuje. Pri výbere rozvádzača je nevyhnutné plánovať budúci rast. Odporúča sa vybrať vyššiu prúdovú kapacitu a uprednostniť dodatočný priestor. Rozvádzač, ktorý je „plný na 100 %“ už pri montáži, je zle navrhnutý. Odporúčame aspoň 30 % rezervu, pri plánovanom rozšírení aj 50 %.
3. Stupeň ochrany (IP): Dôležitým parametrom je aj odolnosť voči vlhkosti a vniknutiu prachu. O odolnosti voči nečistotám a vode v rôznom stupni hovorí trieda krytia a označuje sa dvojčíslom spojeným s písmenami IP. Rozvádzače na omietku môžu mať krytie až IP65.
4. Kapacita a modularita: Veľkosť rozvádzača sa udáva v počte modulov, ktoré sa zmestia na DIN lištu. Počet modulov určuje, koľko jednotlivých prístrojov je možné v rozvádzači nainštalovať. Závisí od počtu okruhov a použitých ochranných prvkov. Pre menší rodinný dom sú bežné rozvádzače s 36-54 modulmi, pri väčších domoch alebo pri počítaní s FVE a ďalšími technológiami aj viac. Max. počet modulov na 1 rad býva 18, tie s vyšším počtom modulov môžu byť dvoj-, troj- i štvorradové. Pri výbere rozvádzača či rozvodnice si pre istotu vždy nechajte rezervu v počte niekoľkých modulov.
5. Dodržiavanie noriem a predpisov: Všetky elektroinštalácie a rozvádzače musia zodpovedať platným národným normám (napr. STN) a miestnym predpisom. Kľúčové normy zahŕňajú STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-53 (Spínacie a riadiace prístroje) a STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách).
6. Dokumentácia a označenie: Každý rozvádzač musí byť vybavený typovým štítkom, protokolom o kusových skúškach a dokumentáciou s pokynmi na inštaláciu, prevádzku a údržbu. Prístroje v rozvádzači musia byť prehľadne a prístupne usporiadané, označené trvanlivo a v súlade so schémami zapojenia. Schémy musia byť dodané spolu s rozvádzačom. Chýbajúce záslepky na voľných modulových pozíciách sú častou chybou. Aj perfektne navrhnutý rozvádzač je bez označenia a dokumentácie pre používateľa prakticky nečitateľný.

Tabuľka 1: Triedy krytia IP a ich význam

Umiestnenie elektrického rozvádzača

V prípade, ak sa jedná o modulárnu rozvodnicu/ističovú skrinku v rámci bytu alebo domu, tu platia pravidlá, ako napríklad umiestnenie do ľahko prístupnej miestnosti, s priestorom minimálne 80 centimetrov okolo rozvodnice. Taktiež by sa toto zariadenie nemalo nachádzať na schodisku alebo niekde vo vstavanej skrini. Najčastejšie preto poistkovú skrinku nájdete pri vstupných dverách alebo v technickej miestnosti. Je totiž nevyhnutné dostať sa k nej nielen pre odborníka, ale aj majiteľa či obyvateľa nehnuteľnosti, ktorý by mal bez problémov dokázať vypnúť či zapnúť zvolený okruh alebo nahodiť ističe.

Čo však v prípade, ak sa jedná o elektromerový rozvádzač? Ten je, spolu s prípojkovou skrinkou (najčastejšie osadená na stĺpe elektrického vedenia alebo voľne stojaca), súčasťou elektrickej prípojky. Elektromerový rozvádzač vám vyhotoví spravidla firma, ktorá vám bude elektroinštalácie zabezpečovať, nakoľko je na to potrebné oprávnenie.

Zapojenie rozvádzača krok za krokom: Základné princípy

Správne zapojenie rozvádzača je kľúčovým prvkom každej elektroinštalácie - ovplyvňuje bezpečnosť, spoľahlivosť aj životnosť celého systému. Ide o centrálny bod, kde sa elektrická energia rozdeľuje do jednotlivých okruhov a zároveň sa zabezpečuje ochrana proti preťaženiu či skratu. Nesprávne zapojenie rozvádzača môže viesť k vážnym poruchám, poškodeniu spotrebičov alebo dokonca k požiaru.

Príprava pred zapojením

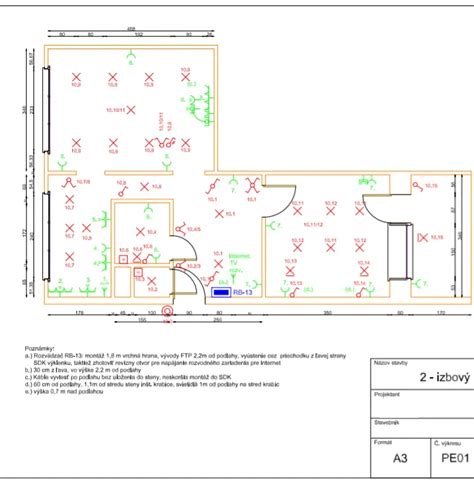

Pred samotným zapojením je nevyhnutné mať pripravený projekt elektroinštalácie. Ten určuje počet okruhov, typy ističov a celkové rozloženie rozvádzača. Pri zapojení rozvádzača je dôležité zvoliť kvalitné komponenty. Pracuje sa s elektrickým napätím, preto musí byť prívod elektriny odpojený a pracovné prostredie zabezpečené.

Samotné zapojenie rozvádzača

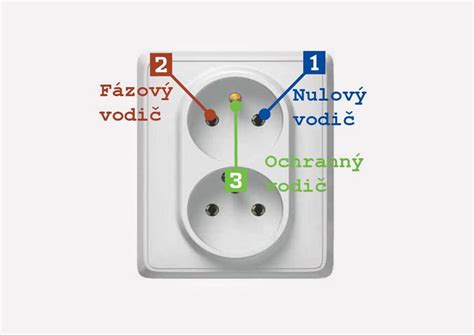

Samotné zapojenie rozvádzača začína privedením hlavného napájacieho kábla do rozvádzača. Tento kábel sa napája na hlavný istič, ktorý slúži ako hlavný vypínač celého objektu. Nasleduje rozdelenie elektriny na jednotlivé vetvy pomocou ističov. Každý okruh má vlastný istič. Súčasťou zapojenia rozvádzača je aj inštalácia prúdového chrániča, ktorý chráni pred úrazom elektrickým prúdom. Dôležité je aj správne vedenie vodičov - fáza (L), nulový vodič (N) a ochranný vodič (PE) musia byť zapojené podľa normy. Prehľadné usporiadanie výrazne uľahčuje budúcu údržbu. Pri zapojení rozvodnej skrine je veľmi dôležité označiť každý jeden drôt v rozvodnej skrinke. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy. Okrem logického radenia prístrojov treba riešiť aj selektivitu istenia, aby pri poruche vypadávali najprv „nižšie“ ističe a nie hlavný istič alebo hlavný chránič.

Kontrola a testovanie

Po dokončení zapojenia rozvádzača nasleduje kontrola všetkých spojov a testovanie funkčnosti. Skúša sa, či ističe správne reagujú a či prúdový chránič vypne pri simulovanej poruche. Veľmi dôležité je označenie jednotlivých okruhov - každý istič by mal byť jasne popísaný. Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrine, ale taktiež jej schému, aby sa v budúcnosti predišlo komplikáciám. Skúška správnosti sú nepostrádateľné plastové záslepky v moduloch, ktoré ste určili ako rezervu.

Základná schéma zapojenia rozvádzača

Typická schéma zapojenia rozvádzača obsahuje hlavný prívod elektriny, hlavný istič, prúdový chránič a následne jednotlivé ističe pre jednotlivé okruhy. Tento systém zabezpečuje logické a bezpečné rozdelenie energie. V moderných inštaláciách sa často používa aj prepäťová ochrana, ktorá chráni spotrebiče pred poškodením. Schéma zapojenia rozvádzača obsahuje symboly a označenia vodičov. Fázový vodič (L), nulový vodič (N) a ochranný vodič (PE) majú presne definované funkcie. Porozumenie schéme je kľúčové najmä pri diagnostike problémov alebo rozšírení elektroinštalácie.

Normy a bezpečnostné pravidlá

Pri zapojení rozvádzača je nutné dodržiavať platné normy (napr. STN). Tie určujú minimálne požiadavky na bezpečnosť a ochranu pred úrazom elektrickým prúdom. Nedodržanie týchto pravidiel môže mať vážne následky - od poškodenia zariadení až po ohrozenie života. Dôležité upozornenie: Rozvádzač je ochranné zariadenie - zle navrhnuté radenie ističov, chráničov a SPD môže znížiť úroveň ochrany pred úrazom aj pred požiarom. Návrh rozvádzačov a istenia vychádza najmä z noriem STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-53 (Spínacie a riadiace prístroje) a STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách).

Zapojenie rozvádzača v rodinnom dome vs. byte

Zapojenie rozvádzača sa líši podľa typu objektu. Rozdiely sú najmä v rozsahu a zložitosti elektroinštalácie.

• Zapojenie rozvádzača v rodinnom dome: Je zvyčajne komplexnejšie. Obsahuje viac okruhov - napríklad pre garáž, záhradu, kúrenie alebo bazén. Vyžaduje sa aj vyšší výkon a často aj viacero prúdových chráničov. Dôležitá je aj rezerva do budúcnosti, napríklad pre fotovoltiku alebo elektromobil. Odporúča sa mať viac RCD alebo RCBO - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy. Rozdeľte okruhy pod viaceré RCD / RCBO, nekoncentrujte celý dom pod jeden prúdový chránič.
• Zapojenie rozvádzača v byte: Je jednoduchšie, keďže ide o menší počet okruhov. Najčastejšie ide o zásuvky, osvetlenie a niekoľko špeciálnych spotrebičov. Aj napriek menšiemu rozsahu je dôležité dodržať správnu schéma zapojenia rozvádzača a použiť kvalitné ochranné prvky. Jeden prúdový chránič pre celý dom je zvyčajne nevhodný.

Hlavné rozdiely medzi zapojením v byte a dome spočívajú v počte okruhov, dimenzovaní a nárokoch na výkon. Zapojenie rozvádzača v rodinnom dome si vyžaduje detailnejšie plánovanie a vyššiu odbornosť.

Legislatíva a zodpovednosť pri úprave rozvádzačov

Nariadenie vlády č. 148/2016 Z.z. o sprístupňovaní elektrického zariadenia na trh vyvolalo diskusiu medzi elektrotechnikmi ohľadom úprav a zmien v existujúcich prevádzkovaných elektrických rozvádzačoch nn. Legislatíva definuje pojem "výrobok" a jeho uvedenie na trh. Zodpovednosť za bezpečnosť výrobku (označeného CE, s EÚ vyhlásením o zhode) nesie výrobca po celú dobu jeho životnosti.

Kľúčové body:

• Oprava vs. Úprava/Rekonštrukcia: Podľa zákona č. 595/2003 Z.z. o dani z príjmov, "oprava" predstavuje odstránenie fyzického opotrebenia a poškodenia za účelom uvedenia do predchádzajúceho alebo prevádzkyschopného stavu. Pri úprave alebo rekonštrukcii sa osoba vykonávajúca zásah stáva výrobcom daného zariadenia.
• Povinnosti výrobcu: Výrobca musí vykonať overenie návrhu a kusové overenie výrobku.
• Dôsledky úpravy: Pri úprave alebo rekonštrukcii rozvádzača sa mení jeho pôvodný stav, čím sa stávate jeho výrobcom a preberáte plnú zodpovednosť za jeho bezpečnosť a súlad s normami.
• Odporúčania pri zásahu: V dokumentácii je potrebné presne definovať, či ide o opravu alebo úpravu (rekonštrukciu). Toto určenie je podkladom pre vykonanie revízie. Rovnako je dôležité zdokumentovať stav zariadenia pred a po vykonaných prácach. Za opravu sa považuje napríklad náhrada ističa s rovnakým alebo nižším menovitým prúdom, alebo výmena výsuvného prevedenia ističa za pevné a naopak, pokiaľ nedôjde k navýšeniu tepelných strát.

Návrh elektrického rozvádzača by mal vždy robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou a oprávnením. Realizáciu elektroinštalácie určuje projektová dokumentácia. Pri zmenách v existujúcej inštalácii je vhodné spracovať aktualizovanú dokumentáciu a vykonať revíziu. Nikdy nezasahujte do elektromeru a hlavného ističa - tieto časti sú plombované a akékoľvek zásahy sú sankcionované distribútorom elektriny.
