Kanalizácia v budovách predstavuje komplexný systém, ktorého správne navrhovanie a inštalácia sú kľúčové pre funkčnosť a hygienu. Zvláštnu pozornosť si vyžadujú splaškové potrubia, ktoré sú určené na odvod odpadových vôd z domácností a priemyslu. V súčasnosti sú preferované plastové potrubné systémy vďaka svojim vlastnostiam a jednoduchej montáži.
Plastika, a.s. ponúka široký sortiment potrubných systémov pre rôzne aplikácie, vrátane vnútorných odpadových systémov, ako je napríklad PP-HT systém. Tento systém je navrhnutý pre spoľahlivé a rýchle riešenia v oblasti pripojovacích, odtokových, odpadných, splaškových, dažďových a vetracích potrubí vo vnútri domov a priemyslových stavieb. Zabezpečuje spoľahlivú a rýchlu montáž.
PP-HT Odpadový Systém: Vlastnosti a Výhody
Rúry a tvarovky PP-HT odpadového systému sú vyrábané z polypropylénu (PP-HT). Materiál má veľmi dobré hydraulické vlastnosti a minimálny sklon k tvorbe usadenín. Jeho hladká vnútorná stena trvalo zabezpečuje veľmi dobré hydraulické vlastnosti, čo znamená menší odpor trenia a vysokú prietokovú kapacitu.
Materiál je šetrný voči životnému prostrediu a je plne recyklovateľný. PP-HT systém sa vyznačuje vysokou odolnosťou proti oderu a tým, že steny potrubia nie sú napádané koróziou ani eróziou.
Rozsah teplôt použitia je široký: od -10°C do +100°C, čo zaručuje odolnosť voči vysokým teplotám odpadových tekutín. Minimálne teploty pre použitie sú do -10 °C. Priaznivou vlastnosťou polypropylénu je aj veľká pružnosť a húževnatosť, ktoré zaručujú veľmi dobrú odolnosť proti nárazom a deformáciám. Materiál je chemicky odolný proti látkam obsiahnutých vo vode z domácností a priemyslu s výnimkou organických rozpúšťadiel. Dopravované médium môže mať pH v rozsahu pH 2 až pH 12.
Medzi ďalšie výhody patrí dlhá životnosť, vysoká rázová odolnosť a nízka hmotnosť, ktorá uľahčuje manipuláciu a prepravu. Jednoduché skracovanie rúr podľa potreby prispieva k jednoduchosti a rýchlosti montáže.
10 Montáž vodovodného potrubia
Technické špecifikácie PP-HT systému
Hrúbka stien zodpovedá rade S20. Potrubný systém je certifikovaný pre Slovenskú republiku akreditovanou skúšobňou VÚSAPL a.s. Nitra. Rúry a tvarovky sú označované v zmysle normy STN EN 1451-1.
Tabuľka 1: Kľúčové vlastnosti PP-HT odpadového systému
| Vlastnosť | Hodnota / Popis |
|---|---|
| Materiál | Polypropylén (PP-HT) |
| Hrúbka stien | Zodpovedá rade S20 |
| Rozsah teplôt | -10°C až +100°C |
| Chemická odolnosť | pH 2 až pH 12 (okrem org. rozpúšťadiel) |
| Spájanie | Hrdlový násuvný spoj s elastomérovým tesnením |
| Tesnosť spoja | Do 50 kPa (0,5 baru / 5m vodného stĺpca) |
| Recyklovateľnosť | Áno |
Rozmery a Dimenzovanie Spláškových Odpadových Potrubí
Pre dimenzovanie odpadových potrubí vo vnútri budovy platí STN 73 6760 a ČSN 75 6760, ktoré sú v súlade s EN 12 056-2. Kanalizácia v budovách sa dimenzuje ako systém I, ktorý uvažuje stupeň plnenia odpadového potrubia h/d = 0,5 (t.j. 50 % prierezu potrubia je zaplneného vodou). To sa líši od systému II, napríklad v severoeurópskych krajinách, kde sa uvažuje stupeň plnenia 0,7 (t.j. 70 % prierezu potrubia zaplneného vodou).
Uvedený návrh a technické riešenia odpadového potrubia splaškovej vody sú odporúčané na základe požiadaviek EN 12056-2 a experimentálnych meraní hydraulických pomerov v potrubí. Experimentálnymi meraniami hydraulických pomerov pri gravitačnom prúdení vody v odpadovom potrubí sa dokázalo, že prietok vody nemá tvar špirály ani piestu, ale má prstencový priebeh. Voda prúdi na vnútornom povrchu potrubia a vzduch prúdi v strede prierezu. Z pripájacieho potrubia priteká voda na protiľahlú stenu odpadového potrubia a klesá v ňom nadol.
Vplyv vetrania a tvaru potrubia
Optimálne podmienky pre prúdenie vody a vzduchu v odpadovom potrubí sú vtedy, ak je potrubie vedené zvislo bez zmeny prierezu a bez zalomenia potrubia. Odpadové potrubie by sa malo navrhovať priame, s vyvedením hlavného vetracieho potrubia voľne nad strechu.
Nedostatočný prívod vzduchu pri gravitačnom prúdení môže spôsobiť vznik podtlaku v potrubí, kedy môže dôjsť k vysatiu vody zo zápachových uzáverov a tým k šíreniu zápachu z kanalizácie v budove. Pri vyrovnaní tlaku v odpadovom potrubí sa vyžaduje veľký prietok vzduchu - až 35-násobne väčší, ako je prietok vody.
Menovitá svetlosť odpadového potrubia s hlavným vetracím potrubím (ak súčet dĺžky odpadového a vetracieho potrubia je menej ako 70 m) sa dimenzuje podľa príslušných noriem. Odpadové potrubie po celej jeho dĺžke sa dimenzuje na prietok odpadovej vody v mieste pod napojením najnižšieho pripájacieho potrubia, jeho najmenšia svetlosť je DN 70. Pre pripájacie potrubia zariaďovacích predmetov je bežné používať menšie priemery, napríklad DN50, ktoré sa pripájajú k hlavnému odpadovému potrubiu s minimálnou svetlosťou DN70.
Pri odpadových potrubiach s výškou od 70 do 100 m sa musí použiť odpadové potrubie s doplnkovým vetracím potrubím. Pri odpadových potrubiach s výškou nad 100 m sa odporúča výpočtom preukázať, že nemôže dôjsť k vysatiu zápachových uzáverov zariaďovacích predmetov. Maximálny podtlak v týchto potrubiach by nemal prekročiť hodnotu 464 Pa. V prípade, že nie je možné vyviesť odpadové potrubie nad strechu, opatrí sa privzdušňovacím ventilom. Odpadové potrubia bez vetracích potrubí alebo privzdušňovacích ventilov sa nesmú inštalovať. V budove môže byť inštalované len jedno odpadové potrubie s privzdušňovacím ventilom.
Zalomenie a odbočky v potrubí
Pri návrhu odpadového potrubia je niekedy nutné zalomiť zvislé potrubie v dôsledku dispozície jednotlivých podlaží, čo má veľký vplyv na tlakové pomery a tiež šírenie hluku. Pri výškových budovách je preto nutné pristúpiť k špecifickým riešeniam hlavne pri zalomených potrubiach.
Veľký vplyv na kolísanie tlaku majú menovité svetlosti potrubia a uhly pripojenia pripájacieho potrubia. Nepriaznivé hydraulické pomery predstavuje napríklad pripojenie redukovanou odbočkou 45°, kedy môže dôjsť v dôsledku podtlaku k vysatiu zápachovej uzávierky. Naopak priaznivé prúdenie nastáva pri odbočke 88,5°, kedy nedochádza k vysatiu zápachovej uzávierky. Experimentálne merania potvrdili, že kolmé odbočky 90°, t.j. odbočky s tzv. veľkým uhlom odbočenia, sú z hydraulického hľadiska nevyhovujúce a vhodnejšie sú odbočky 87,5° alebo 88,5° s tzv. malým uhlom odbočenia.
V dôsledku dispozičného riešenia je často nutné zmeniť smer odpadového potrubia a vytvoriť odskok alebo zalomenie. Pri odskoku s uhlom najviac 45° od zvislice nevznikajú výrazné zmeny tlaku v potrubí, nie je nutné ani zväčšovať dimenziu potrubia. Pri zalomení odpadového potrubia dochádza k väčším rozdielom tlaku po dĺžke potrubia ako na priamom potrubí.

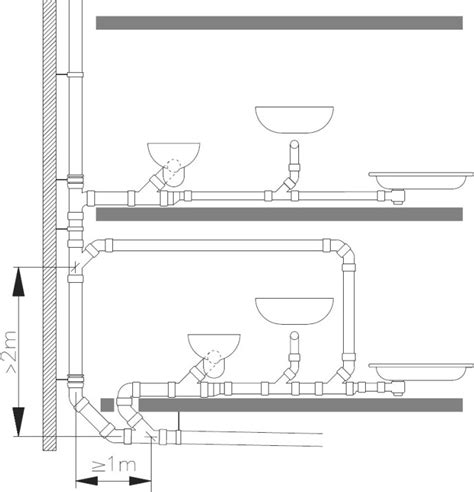

Pre odpadové potrubia od 10 do 22 m dĺžky sa pri zalomení menšom ako 2,0 m povoľuje riešiť prechod odpadového potrubia do ležatej časti dvoma 45° kolenami s obtokom pre prívod vzduchu. Obtokové potrubie sa s odpadovým potrubím spojí najmenej 2,0 m nad zalomením a najmenej 1,0 m pod zalomením. Menovitá svetlosť obtokového potrubia je rovnaká ako menovitá svetlosť ležatého úseku zalomenia odpadového potrubia.
Podľa STN 73 6760 navyše platí, že pri zalomení odpadového potrubia s uhlom väčším než 45° (najviac 88,5°) od zvislice je nutné zväčšiť priemer potrubia na menovitú svetlosť, ktorá je najbližšia vyššia k aktuálnej svetlosti. Zväčšenie menovitej svetlosti sa realizuje tesne nad zalomením. Norma predpisuje minimálny sklon ležatej časti potrubia pri zalomení najmenej 2 %.
Spájanie PP-HT Systému
Rúry a tvarovky PP-HT odpadového systému sa spájajú hrdlovým násuvným spojom, pričom tesnosť je zabezpečená elastromérovým tesnením. Spájanie PP-HT systému sa realizuje pomocou násuvného hrdlového spoja s použitím jazýčkových tesniacich krúžkov, ktoré zabezpečujú ľahkú montáž. Dlhodobá tesnosť je zabezpečená elastomérovým tesnením pre tlaky do 50 kPa (0,5 baru - 5m vodného stĺpca). Súčasťou dodávky hrdlovaných rúr a všetkých tvaroviek sú elastomérové tesniace krúžky príslušných priemerov podľa počtu hrdiel. Systém nie je možné spájať lepením.
Jednotné rozmery systému ho umožňujú spájať nielen s inými PP rúrami rôznych výrobcov, ale aj s PVC rúrami iných materiálov pre zvislé odpady príslušného rozmeru. Komponenty systému PP-HT je možné bez problémov pripojiť aj na zodpovedajúce priemery hladkých rúr ležatej kanalizácie.
Plastika Nitra: Potrubné systémy pre kanalizáciu
Nosným programom Plastika, a.s. sú potrubné systémy. V ponuke sú systémy z rôznych materiálov a na rôzne použitie. Pre vonkajšiu kanalizáciu sú k dispozícii korugované a hladké systémy z PVC a PP materiálov. K novým potrubným systémom pre vonkajšiu kanalizáciu patrí aj PP kanalizačný systém pre odvodnenie mostov. Pre odpadovú kanalizáciu vo vnútri budov ponúkame systém PPHT. Ako odvetrávací systém a zvody dažďovej vody zabudované v konštrukcii budov je možné použiť systém z PVC a aj odpadový systém PPHT. Neodmysliteľným sortimentom kanalizačných sietí patrí sortiment revíznych šácht a vpusty.
Iné typy plastových potrubí pre kanalizáciu
Okrem PP-HT systému ponúka Plastika Nitra aj ďalšie typy potrubí pre kanalizačné systémy:
- Potrubie Ultra Solid PVC: Určené pre splaškové a dažďové kanalizácie, pre investorov preferujúcich klasickú konštrukciu s čo najväčšou silou steny.
- Kanalizačné potrubie z PP s plnostennou konštrukciou: Vyrobené podľa normy STN EN 1852-1 +A1, v kruhovej tuhosti SN 12 v dimenziách De 160 - 400mm.
- Masívne potrubie z vysokohustotného polyetylénu (PE - HD): Špirálovite ovíjané PP profilom, v profiloch DN 600 - 2000 mm, s možnosťou voľby triedy kruhovej tuhosti a sily základnej steny podľa podmienok projektu.
- Korugované potrubie z polypropylénu (PP): Podľa STN EN 13476, v DN 250 - 1000 mm, pevnostná trieda SN 12 kN / m2. Vyvinuté najmä pre odvodnenie dopravných stavieb s požiadavkou na minimálnu silu základnej steny e5 - 3 mm. Existuje aj verzia s najvyššou pevnostnou triedou SN 16 kN / m2 pre DN 250 - 600 mm.
- Potrubie ULTRA BASIC: S korugovanou konštrukciou steny zodpovedajúce STN EN 13476, vyrába sa v DN 160-1000 mm, SN 8 a 10.
- Potrubie GEROfit ® R: Z materiálu PE 100 RC (resistant to crack) so zvýšenou odolnosťou voči bodovému zaťaženiu, zodpovedá typu 3 klasifikácie PAS 1075 a je vhodné najmä pre všetky bezvýkopové metódy.
Balenie, Doprava a Skladovanie
Rúry dĺžky 500 mm a viac sú balené vo zväzkoch. Rúry dĺžok 150 a 250 mm sú balené do kartónov, resp. vriec. Tesniace krúžky sa dodávajú ako súčasť dodávky rúr a sú vložené v hrdlách rúr.

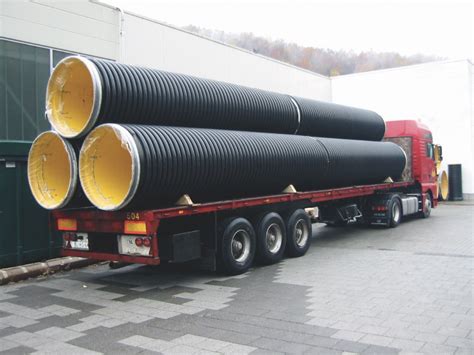

Rúry sa dopravujú bežnými dopravnými prostriedkami. Musia byť zabezpečené proti posuvu a styku s ostrými predmetmi. Rúry sa nesmú zhadzovať a inak mechanicky namáhať, aby nedošlo k poškodeniu povrchu. Tvarovky sa balia do kartónov alebo vriec rôznych rozmerov v závislosti od veľkosti tvaroviek. Podľa počtu hrdiel na tvarovkách sa dodáva príslušný počet elastomérových tesniacich krúžkov.
Pri skladovaní rúr a tvaroviek je potrebné dodržiavať STN 64 0090 resp. PND 71 01 014. Pre skladovanie tesniacich elastomérových krúžkov platí STN 63 0001.
