Komplexný Sprievodca Pozinkovaným Potrubím: Vzduchotechnika a Rozvody Vody

Pozinkované potrubie predstavuje kľúčový prvok v moderných inštalačných systémoch, či už ide o vzduchotechniku alebo rozvody vody. Jeho vlastnosti, ako je vysoká kvalita a odolnosť, ho predurčujú na široké spektrum aplikácií. V tomto článku sa podrobne pozrieme na špirálovo vinuté kruhové vzduchotechnické potrubie, flexibilné hadice, tvarovky, štvorhranné potrubie, špeciálne systémy, izoláciu potrubia, a taktiež na problematiku pozinkovaného potrubia pre rozvody vody, vrátane noriem a rizík korózie.

Spiro Potrubie: Kruhové Vzduchotechnické Potrubie

Spiro potrubie pozinkované je špirálovo vinuté kruhové vzduchové potrubie vysokej kvality, určené pre moderné vzduchotechnické systémy. Spiro potrubie sa špirálovo vinutými svi. Toto potrubie je určené pre dopravu vzduchu s jednoduchou montážou. Spiro potrubie - štandardná dĺžka je 3000mm, avšak dostupné sú aj kratšie varianty.

Technické parametre a trieda vzduchotesnosti

Kruhové vzduchové potrubie spĺňa triedu vzduchotesnosti D podľa EN 12237. Je dôležité poznamenať, že triedu vzduchotesnosti určuje aj montáž na stavbe. Maximálny pretlak, ktorý potrubie zvládne, je 2500 Pa (pri maximálnej rýchlosti vzduchu 15m/sec), zatiaľ čo maximálny podtlak je -750 Pa.

Dostupné priemery a dĺžky

Spiro potrubie je dostupné v širokej škále priemerov a štandardných dĺžok, čo umožňuje flexibilné riešenia pre rôzne projekty. Nižšie uvádzame prehľad najbežnejších rozmerov:

Flexibilné Potrubie

Pre realizáciu v priestoroch, kde nie je možné použiť rovné potrubie, sa ponúka možnosť použitia flexibilného, ohybného potrubia. V ponuke flexibilného potrubia nájdete hadice od renomovaných európskych a svetových výrobcov. Ponúkame hadice z AL, PU, PVC a ďalších materiálov, ktoré je možné dodať v antistatických, tepelne a hlukovo izolovaných, elektricky vodivých, ťažko horľavých vyhotoveniach, odolných proti vlhkosti, hydrolýze a hnilobe. Hadice sú vhodné predovšetkým pre bežnú vzduchotechniku / klimatizáciu, avšak vyhovejú aj požiadavkám na odsávanie pilín, hoblín, granulátov, piesku, črepov atď.

Vzduchotechnické Tvarovky

Kruhové vzduchotechnické tvarovky v našom sortimente zahŕňajú oblúky, odbočky, prechody, výfukové hlavice, protidažďové striešky a ukončovacie výfukové kusy, ktoré sú vyrobené z pozinkovaného plechu a ďalších materiálov. Na dopyt je možné vyrobiť tvarovky z materiálov ako sú antikoro, hliník alebo aluzinok. Kruhové potrubie a tvarovky dodávame v priemeroch od 63 mm do 1600 mm. Tvarovky je možné dodať s tesnením s britom, ktoré zaručuje dokonalú tesnosť potrubného systému triedy C a D podľa EN 12237. Vzduchotechnické plátkované pozinkované kolená, napríklad 45° alebo 90°, sú tiež dostupné s gumovým tesnením triedy vzduchotesnosti D podľa EN 12237. Triedu vzduchotesnosti, podobne ako pri potrubí, určuje aj montáž na stavbe. Polomer ohybu pre 45° kolená je r = 1 x D, zatiaľ čo pre 90° kolená je r = 0,6 x D. K dispozícii sú aj vzduchotechnické oceľové pozinkované zátky s gumovým tesnením pre kruhové potrubie a na koniec rozbočiek, rovnako ako vzduchotechnické strešné kryty z pozinkovanej ocele s ochrannou mriežkou, vertikálnym nasávaním alebo výfukom a gumovým tesnením.

Štvorhranné Potrubie

Štvorhranné vzduchotechnické potrubné rozvody sú určené pre vetranie v priemyselných, komerčných priestoroch a rodinných domoch. Štvorhranné rúry sú vyrobené z pozinkovaného plechu s trapézovým prelisom. Veľkou výhodou je zníženie rizika tvorby hluku vo vzduchotechnickej trase a možnosť výroby ľubovoľného rozmeru potrubia. Priame vzduchotechnické hranaté potrubie a tvarovky sa štandardne dodávajú s prírubou 20 mm do dĺžky strany 1000 mm a 30 mm pri dĺžke strany nad 1000 mm alebo podľa konkrétnej požiadavky. Systém štvorhranného potrubia spĺňa tesnosť triedy C a tlakovú triedu 2 podľa EN 1507:2006, ak je inštalácia v súlade s pokynmi. Spojovací profil je namontovaný na konci každej štvorhranné tvarovky a potrubia. Na dopyt je možné dodať s voľnou prírubou, kde spojovací profil na jednom konci nie je upevnený.

Typy štvorhranných komponentov:

• LKR priame štvorhranné potrubie
• LBR štvorhranné koleno s uhlami 90° alebo 45°, v pravouhlom prevedení
• LBXR štvorhranný oblúk s uhlami 90° alebo 45°, v zaoblenom prevedení
• LDR štvorhranná redukcia pre prechod medzi rôznymi rozmermi štvorhranného potrubia
• LBSR štvorhranný plynulý odskok potrubného systému
• LTTR štvorhranná odbočka v 90°, T-kus
• LEPR štvorhranný koncový kryt do potrubia

Špeciálne Vzduchotechnické Systémy

Transfer Potrubie

Transfer je kruhový transportný potrubný systém spájaný sponami pre rýchlu montáž a demontáž. Transfer sa používa v priestoroch, kde je potrebné prepravovať vzduch s väčšími časticami. Transportný potrubný systém je určený pre pneumatickú dopravu materiálov, napríklad piesku, pilín, zrna, granulátov a podobne. Hlavnými výhodami systému sú rýchla montáž a demontáž pomocou spôn, jednoduché čistenie a revízie a spájanie bez skrutiek.

InDomo Systém

Systém In Domo je určený na odvetranie rodinných domov. Vďaka svojej malej zástavbovej výške je vhodný do sadrokartónového podhľadu, pod podlahu a podobne. In Domo systém sa jednoducho spája pomocou spojenia Smart Lock, rovnako ako u potrubia SAFE.

ED FLEX

ED flex je systém určený predovšetkým pre vedenie vzduchotechnických sietí v rodinných domoch, kde sa často rieši problém s nízkymi podhľadmi. Potrubie ED flex má vnútri hladký povrch pre ľahšie prúdenie vzduchu.

ED PLANO

ED PLANO je systém určený predovšetkým pre vedenie vzduchotechnických sietí v rodinných domoch, kde sa často rieši problém s nízkymi podhľadmi. Systém ED PLANO sa skladá zo štvorhranných komponentov, ktoré sú vždy maximálne 50mm vysoké. Potrubie má vnútri hladký povrch pre ľahšie prúdenie vzduchu.

Izolácia Potrubia

Izolácia na vzduchotechnickom potrubí plní funkciu tepelnú, protipožiarnu a akustickú. Vhodnými materiálmi na vykonávanie izolácií kruhového potrubia sú lamelové pásy ORSTECH LSP, prípadne tiež izolačné návleky TERMOSLEEV alebo kaučukové izolácie K-FLEX. Pre štvorhranné potrubie sa používajú dosky ORSTECH H s hliníkovým polepom alebo kaučukové izolácie K-FLEX.

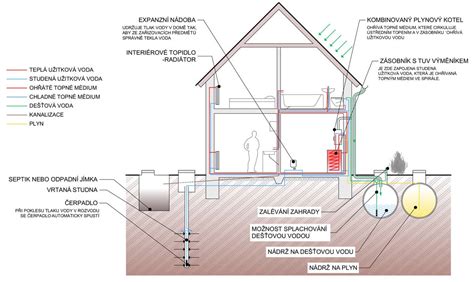

Pozinkované Potrubie na Rozvody Vody

Oceľové pozinkované potrubie je tradičný materiál používaný na rozvody vody. Avšak, jeho použitie, najmä na rozvody teplej pitnej vody, si vyžaduje dôkladné zváženie noriem a potenciálnych rizík korózie. Oceľové pozinkované potrubie sa bežne používa na rozvody studenej vody, ale jeho použitie pre teplú vodu je problematické kvôli riziku korózie. V teplej vode nefunguje katodická ochrana zinku, čo vedie k bodovej korózii a skráteniu životnosti potrubia.

Normy pre závitové tvarovky Gebo z temperovanej liatiny

Závitové tvarovky Gebo, vyrobené z temperovanej liatiny, spĺňajú normu EN 10242:1994 a sú označené značkou kvality materiálu „A“. Táto norma špecifikuje požiadavky na materiál, rozmery a mechanické vlastnosti tvaroviek.

Mechanické vlastnosti:

Testy materiálu uskutočnené na vzorke hrúbky 12 mm preukázali nasledujúce mechanické vlastnosti:

• Pevnosť v ťahu (min. hodnota): 350 N/mm2 (35 kg/mm2)
• Medza tečenia 0,2 % (min. hodnota): 200 N/mm2 (20 kg/mm2)
• Predĺženie pri pretrhnutí (min. hodnota): 10 %
• Tvrdosť podľa Brinella: 150 HB

Použitie:

Tvarovky Gebo z temperovanej liatiny je možné použiť pre stlačený vzduch, vodu, horľavé plyny, uhľovodíky a iné médiá, ak sú dodržané predpísané hodnoty teploty a tlaku.

• Maximálny použiteľný rozsah pri teplotách pod 0 °C: -20 °C, 25 bar
• Povolený prevádzkový tlak pri teplotách medzi -20 °C a 120 °C: 25 bar
• Povolený prevádzkový tlak pri teplotách medzi 120 °C a 300 °C: -20-25 bar

V prípade použitia pod teplotou -20 °C alebo v inom problémovom prípade je potrebné vyhľadať radu od Gebo SEE Kft.

Závitové spojenie:

Trubkový závit pripojovací: závitové tvarovky Gebo, vyrábané s označením kvality materiálu „A“ sa vyrábajú v súlade s normou. Upevňovací trubkový závit: závitové tvarovky Gebo, vyrábané s označením kvality materiálu „A“ sa vyrábajú s valcovým vnútorným a vonkajším závitom (G) v súlade s normou. Všetky tvarovky Gebo prechádzajú 100% skúškou tesnosti podľa normy EN 10242:1994.

Typy korózie vo vodovodných potrubiach

Vo vodovodných potrubiach sa najčastejšie vyskytujú tieto typy korózie:

• Plošná korózia: Rovnomerné rozrušovanie povrchu potrubia.
• Bodová korózia: Lokálne napadnutie povrchu, vytváranie jamiek a dier.
• Dotyková korózia: Vzniká v mieste kontaktu dvoch rôznych kovov.
• Korózia eróziou: Spôsobená prúdením vody a odstraňovaním ochrannej vrstvy.

Vplyv kvality vody

Pitná voda obsahuje rozpustené látky, ktoré môžu ovplyvňovať koróziu. Hydrouhličitany a vápenaté ióny znižujú korozívne účinky, zatiaľ čo sírany, dusičnany a chloridy ich zvyšujú.

Hodnotenie kvality vody:

Na hodnotenie kvality vody a jej korozívnych vlastností sa používajú pomerové koeficienty S1 (bodová korózia) a S2 (plošná korózia) podľa normy STN EN 12502-3. Nízke hodnoty S1 a S2 indikujú nízke korozívne účinky vody.

Experimentálne metódy:

Kvalitu vody možno experimentálne posúdiť pomocou Heyrovej skúšky, pri ktorej sa sleduje zmena obsahu hydrouhličitanov po pôsobení vody na mramor.

Modelovanie chemických rovnováh:

Na modelovanie chemických rovnováh medzi pozinkovanými a železnými časťami potrubí sa používa program PHREEQC, ktorý vypočítava termodynamické rovnováhy a index nasýtenia (SI). Záporné hodnoty SI pre zinok indikujú potenciálne rozpúšťanie zinkovej vrstvy.

Mikrobiálna korózia (MIC):

Mikroorganizmy, vrátane legionel, môžu produkovať exkrementy, ktoré sa usadzujú na miestach so stagnujúcou vodou a spôsobujú koróziu indukovanú biológiou (MIC).

Prevencia korózie

• Úprava vody: Zmena pomerov obsahu látok vo vode na zníženie korozívnych účinkov.
• Filtrácia: Inštalácia jemného filtra na vstupe vodovodného potrubia do budovy na odstránenie mechanických častíc.
• Odstránenie sedimentov: Inštalácia odstredivého separátora zložiek železa pri ohrievači.
• Správna rýchlosť prúdenia vody: Zabezpečenie minimálnej rýchlosti 0,5 m/s a vylúčenie úsekov so stagnujúcou vodou.
• Použitie rúr s plastovým povlakom: Ochrana pozinkovaných rúr pred vonkajšou koróziou.
• Vyvarovanie sa kontaktu so sadrovou omietkou a maltou s chloridmi.

Alternatívne materiály

Pre distribučné siete teplej vody sa odporúčajú potrubia z PE-X, PB, viacvrstvové, medené alebo z nehrdzavejúcej ocele, ktoré eliminujú riziká spojené s koróziou pozinkovaných rúr v týchto aplikáciách.
