Dištančné prvky vo výstuži betónu: Kompletný sprievodca pre správnu kryciu vrstvu a stabilitu

Úvod: Význam dištančných prvkov vo výstuži betónu

Krycia vrstva výstuže je vzdialenosť vonkajšieho povrchu nosnej výstuže od najbližšieho povrchu betónu. Slúži ako protipožiarna ochrana výstuže a chráni ju pred koróziou. Dosiahnutie požadovanej krycej vrstvy výstuže je nevyhnutnou súčasťou životnosti betónu. K tomu napomáhajú plastové a betónové dištančné prvky. Dištančné prvky zabezpečujú požadovanú kryciu vrstvu armatúry zvislých aj vodorovných železobetónových konštrukcií. Okrem toho môžu plniť aj ďalšie funkcie, ako sú napríklad ochrana spínacích tyčí pri betonáži, vymedzenie hrúbky stien pri debnení, uzatvorenie prestupov po spínacích tyčiach a aj vytváranie skosených hrán pri okrajoch stĺpa alebo steny. Dištančné prvky delíme do štyroch základných skupín na základe materiálu, z ktorého sú prvky vyrobené: plastové, betónové, železné a drevené.

Typy dištančných prvkov

Kovové dištančné pásy: Zabezpečenie vzdialenosti medzi vrstvami výstuže

Za kovové dištančné prvky pokladáme dištančné pásy/kovové hady, ktoré zabezpečujú požadovanú vzdialenosť medzi spodnou a vrchnou výstužou stropných a základových železobetónových dosiek. Môžu sa použiť aj medzi vonkajšou a vnútornou výstužou monolitických stien. To znamená, že sú určené aj na vodorovnú, aj na zvislú monolitickú konštrukciu. Fixujú vzdialenosť medzi spodnou a vrchnou výstužou a udržujú ju v staticky správnej polohe. Slúžia ako podpora pre výstuž v tvare priehradovej konštrukcie, ktorá je ohnutá do tvaru hada.

Vďaka tomu získava dištančný pás svoju stabilitu voči prevráteniu a zároveň aj vhodnú plochu pre uloženie ďalších vrstiev výstuže. Výhodou dištančných pásov je, že výstuž nie je v kontakte s povrchom debniacich dielcov, čím zabráni vzniku rušivých hrdzavých fľakov na povrchu pohľadového betónu. Dištančné pásy môžu byť použité aj pri prenose šmykových síl, napríklad v pracovných škárach, v okrajoch stropných dosiek, v nadpražiach a pod. Vďaka malým priemerom prútov je možné dištančné pásy ohnúť do požadovaného tvaru. Vyrábajú sa z kovu v rôznych rozmeroch. Dĺžka dištančných pásov je 2 metre a sú vyrobené z ocele Bst 500 podľa ÖNORM B 4200 časť 7. Dištančné pásy Dista spĺňajú parametre s ú certifikovaným produktom. Pri kladení dbáme na dostatočné rozstupy medzi dištančnými pásmi. Pri použití kvalitnej Disty dokážete zamedziť opravám pokládky výstuže pokiaľ by došlo k jej pretlačeniu!

Betónové dištančné prvky: Optimálna kompatibilita a odolnosť

Betónové dištančné prvky majú mnoho výhod. V porovnaní s plastovými dištančnými prvkami sú odolnejšie voči tlaku, majú rovnaké materiálové vlastnosti ako samotný betón, ale predovšetkým sú nevyhnutnou súčasťou pri vodostavebnom betóne. Sú vysoko chemicky a fyzikálne odolné. Opatrnosť si vyžaduje preprava a manipulácia, keďže betónové prvky nie sú ohybné ako plastové, a tak nevhodné narábanie s nimi môže viesť k nežiaducim poškodeniam. Týka sa to najmä betónových dištančných rúrok alebo líšt. Betónové dištančné prvky sa zvyčajne vyrábajú z vláknocementu alebo vibroliateho betónu. Používajú sa na vymedzenie hrúbky stien pri debnení, na ochranu spínacích tyčí pri betonáži a uzatvorenie prestupov pri vodostavebnom alebo pohľadovom betóne.

Betónové dištančné lišty (hady)

Sú známe aj pod názvom betónové hady. Zabezpečujú požadovanú výšku krytia pri základových a stropných doskách. Čo sa týka tvaru a prierezu betónových dištančných líšt, existujú vo viacerých variantoch. Nájdete ich ako rovné pásy, zvlnené esíčka alebo zalomené lišty. Prierez dištančnej lišty môže byť v tvare trojuholníka, kruhu, štvorca alebo aj v podobe I-profilu. Pri trojhrannej a štvorhrannej lište sa pri každom otočení zachová požadovaná krycia vrstva. Rozličné tvary dištančných pásov s kombináciou betónu, z ktorého sú vyrobené, zaisťujú vysokú únosnosť a stabilitu, preto sa tieto lišty najčastejšie používajú pri vyššej hmotnosti výstuže. Pred betonážou sa kladú na zhutnený štrkový podklad alebo na podkladový betón.

Bodové betónové podložky

V tejto sekcii dištančných prvkov rozlišujeme dva typy podložiek: betónová podložka bez drôtu a betónová podložka s drôtom.

Betónová podložka bez drôtu

Dištančná podložka bez drôtu sa používa pod vodorovnú výstuž na vymedzenie spodnej výšky krycej vrstvy. Vďaka jej nepravidelnému tvaru - pri otočení prvku - umožňuje viacero variantov výšky krytia. Podložka je vyrobená z odolného materiálu - vláknocementu, ktorý obsahuje nehorľavú látku. To znamená, že ani pri veľkých teplotných rozdieloch nedochádza k deformácii dištančného prvku. Kladú sa na spevnený podklad vo vzdialenostiach v závislosti od maximálneho priehybu výstuže pri maximálnom zaťažení. Býva to približne 2 - 4 ks/m2.

Betónová podložka s drôtom

Dištančná podložka s drôtom má rovnaké charakteristické vlastnosti ako podložka bez drôtu. Rozdiel však je, že tento prvok je možné použiť nielen pod vodorovnú výstuž, ale aj na zvislú výstuž na zabezpečenie požadovanej krycej vrstvy stien a stĺpov. Podložka je vyrobená z vláknocementu a vďaka tomu je vhodná na použitie pri vodotesných a plynotesných stavbách. Drôtik, ktorý je súčasťou podložky, sa používa na pripevnenie dištančného prvku k výstuži a fixuje sa na mieste prekríženia. Pripevňuje sa k výstuži tak, aby sa výstuž opierala o priehlbinu v podložke. Na zabezpečenie krycej vrstvy na stenách a stĺpoch sa používa dištančná podložka s drôtom.

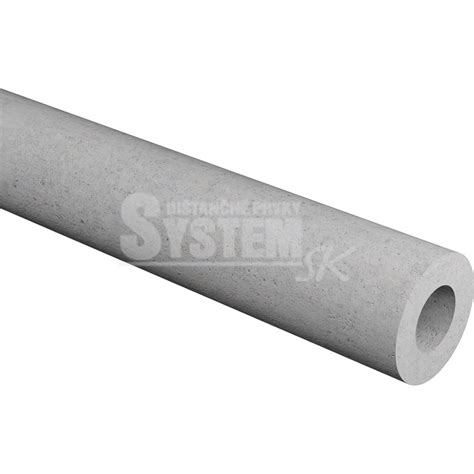

Betónové dištančné rúrky

Táto rúrka sa používa na vymedzenie hrúbky betónovej steny pri betonáži. Nezabezpečuje však iba správnu hrúbku steny, ale slúži aj na ochranu oceľových spínacích tyčí, ktoré sú súčasťou systémového stenového debnenia. Je vyrobená z vláknocementu, vďaka čomu má materiálové vlastnosti rovnaké ako konštrukčný betón. Preto sa zvyčajne využíva pri vodostavebnom betóne, napríklad pri čističkách odpadových vôd, bielych vaniach alebo vodných nádržiach. Používa sa tak, že betónovú rúrku požadovanej dĺžky nasunieme na spínaciu tyč (slang. šupu), ktorá spája stenové dielce. Kvôli lepšej priľnavosti a ochrane preglejky stenového debnenia sa na oba konce rúrky nasunú kónusy, prípadne zátky. Pred betonážou treba zvážiť, ktorý variant použijeme - či ide o pohľadovú betónovú stenu, alebo obyčajnú. Pri betonáži musíme dbať na kvalitné zavibrovanie čerstvého betónu, tak aby bola rúrka celá obalená betónom.

Betónové zátky

Podľa tvaru a účelu rozlišujeme dva druhy betónových zátok. Betónová zátka slúži na uzatvorenie betónovej rúrky po oddebnení a odstránení kónusu. Za pomoci špeciálneho lepidla sa zátky vkladajú po oddebnení do dištančných betónových rúrok.

Valcová betónová zátka

Prvá zátka je v tvare obyčajného valca. Je vyrobená z vláknocementu a tým spĺňa požiadavky kladené na vodostavebný betón. Rovnako sa používa aj pri plynotesných betónových konštrukciách s prihliadnutím na protipožiarne štandardy. Jednotlivé zátky spĺňajú estetickú alebo aj vodoodolnú funkciu.

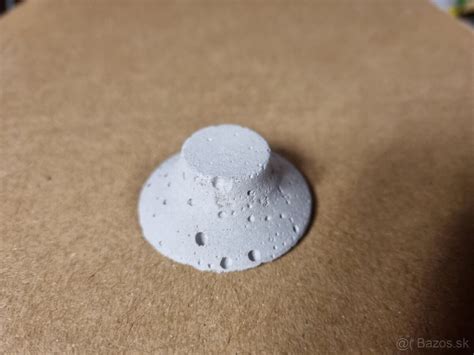

Kónusová betónová zátka (pohľadová)

Druhý typ zátky je kónusová zátka, zvaná aj pohľadová kónusová zátka. Používa sa na utesnenie dištančnej rúrky v prípade, že chceme, aby bola stena alebo iná betónová konštrukcia pohľadová. Je vyrobená z vláknocementu, jej hlavným účelom je zabezpečiť pohľadovosť betónu a v kombinácii s obyčajnou betónovou zátkou sa používa aj pri vodotesných konštrukciách. Manipulácia s týmito zátkami je rovnaká ako s predchádzajúcimi zátkami. Po betonáži sa odstránia kónusy na oboch stranách rúrok.

Plastové dištančné prvky: Flexibilita a široké použitie

Plastové dištančné prvky sú väčšinou vyrábané z PVC alebo PE plastu. Sú ľahké, manipulácia s nimi je nenáročná a používajú sa zvyčajne pri jednoduchých betónových konštrukciách, ktoré nemajú požiadavky na vodostavebný betón. Ich výhodou oproti betónovým dištančným prvkom je priaznivá cena, nízka hmotnosť a tým daná ľahká manipulácia, ako aj vyššia odolnosť voči poškodeniu neopatrným zaobchádzaním. Plastové dištančné prvky sa používajú pri vodorovných a zvislých betónových konštrukciách bez nutnosti viazania k výstuži, čo šetrí čas a náklady na výstavbu. Ich nevýhodou je, že majú iné materiálové vlastnosti ako betón. Inak povedané, v betónovej konštrukcii sú „cudzím telesom“. Keď sa naleje čerstvý betón do debnenia, vznikne medzi betónom a plastovým prvkom mikromedzera. Plast má koeficient teplotnej rozťažnosti niekoľkonásobne vyšší ako betón, to znamená, že pri teplotných výkyvoch sa plast oproti betónu naďalej rozpína a sťahuje. V extrémnych prípadoch sa plastové dištančné prvky pri vysokých teplotách môžu dokonca roztaviť. To vedie k vytvoreniu prázdneho miesta medzi betónom a betonárskou výstužou a k voľnému priechodu koróznych látok. Korózne látky znehodnotia výstuž, prípadne aj životnosť betónu.

Plastové dištančné lišty

Plastové dištančné lišty sú vyrobené z PVC a PE plastu a používajú sa na zabezpečenie požadovanej krycej vrstvy. Slúžia na vymedzenie vzdialenosti vodorovnej a zvislej armatúry/výstuže od okraja železobetónovej konštrukcie alebo debniaceho prvku. Najčastejšie sa používajú pri základových a stropných železobetónových doskách, pod spodnú výstuž. Kladú sa v závislosti od hrúbky a váhy výstuže, zvyčajne s rozstupmi 0,5 až 1 m. Existujú rôzne výšky profilu v závislosti od požadovanej výšky krytia. Tieto výšky sa pohybujú v rozmedzí od 15 až do 70 mm. Dištančné lišty sa delia nielen podľa výšky krytia, ale aj podľa tvaru a materiálu.

• Zubová lišta: Bočné zubové výseky zabezpečujú dobré zatečenie čerstvého betónu. Používa sa pri rovnom a pevnom povrchu. Znesie miernu záťaž.
• Dištančná lišta plná: Dokáže zniesť väčšiu záťaž ako zubová lišta alebo Drupak. Používá sa pri mäkších povrchoch. Môže sa klásť aj na mäkší povrch.
• Dištančná lišta Drupak: Kladie sa na rovnú a pevnú plochu. Vďaka ukončeniu lišty sa jednotlivé pásy dokážu spolu spájať. Vyrobená je z kvalitného recyklátu PE. Znesie miernu záťaž.
• Zubová lišta PE: Kladie sa na rovnú a pevnú plochu. Používa sa pri pokládke armatúry na veľké plochy. Lišta disponuje systémom tzv. spojky na rýchle pripojenie líšt. Je vyrobená z polyetylénu, neobsahuje PVC. Znesie miernu záťaž.
• Dištančná lišta ZZ: Sú určené na vymedzenie krycej vrstvy na vodorovné železobetónové konštrukcie. Najčastejšie sa však používajú pri jednoduchších konštrukciách, napríklad pri prekladoch a prievlakoch. Kladie sa na rovný a pevný povrch, znesie väčšiu záťaž.

Bodové plastové dištančné prvky

Sú určené na vymedzenie krycej vrstvy na stropné a základové monolitické dosky. Sú vhodné na rozlohou menšie plochy, napríklad preklady, vence či schodiská, a na výrobu prefabrikátov. Kladú sa bodovo pod betonársku výstuž, vďaka čomu po oddebnení nezanechávajú viditeľné stopy (vhodné na pohľadový betón). Zabezpečujú kryciu vrstvu zvislým železobetónovým konštrukciám.

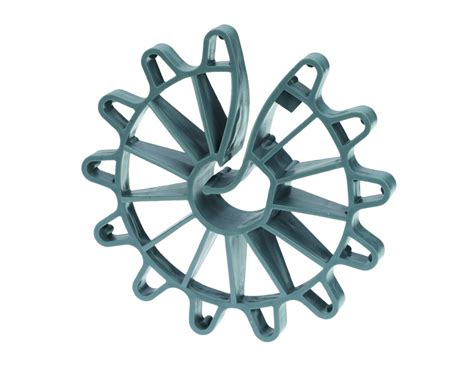

Plastové dištančné krúžky

Dištančné krúžky sa používajú pri zvislých konštrukciách na zabezpečenie krycej vrstvy výstuže. Môžu mať tvar jednoduchého kruhu alebo ozubeného kolieska, ktorý sa slangovo nazýva slniečko. V strede krúžku je svorka, ktorá slúži na zomknutie betonárskej výstuže, čím zabezpečuje požadovanú vzdialenosť armatúry od okraja konštrukcie. Rozsah zovretia, prípadne výber veľkosti krúžku sa určuje na základe priemeru výstuže spolu s požadovanou krycou vrstvou.

Plastové dištančné rúrky a systém Oktagon

Dištančné rúrky sú určené na ochranu spínacích tyčí spájajúcich panely stenového debnenia. Vymedzujú aj hrúbku železobetónovej steny pred betonážou. Rúrky sú vyrábané z PVC plastu a vďaka zdrsnenému povrchu dokážu lepšie priľnúť k betónu. Plastové dištančné rúrky sa používajú spolu s plastovými kónusmi a po betonáži sa uzavrú plastovými zátkami. Rúrky sa pred betonážou upravia na požadovanú dĺžku a na oba konce sa nasunú plastové kónusy. Následne sa navlečú na spínaciu tyč, ktorá spája stenové dielce. Dištančné rúrky sa po zabetónovaní stanú súčasťou železobetónovej konštrukcie.

Na vodotesné železobetónové konštrukcie existuje aj kompletný systém, kde špeciálna plastová rúrka a oktagónové kónusy sú v podobe jedného odliatku. Oktagon plus predstavuje kotevný systém určený na kompletné riešenie prestupov vodotesných betónových konštrukcií ale aj na realizáciu pohľadových betónov. Sú vyrábané v presnej dĺžke (napr. 250 mm, 300 mm), čo pri montáži šetrí čas a zároveň zvyšuje kvalitu a presnosť vodostavebnej konštrukcie. V prípade špeciálnych požiadaviek na hrúbku steny si možno za pomoci oktagónových kónusov a plastových dištančných rúrok vytvoriť rozperu potrebnej dĺžky. Rozpera je vyrobená z materiálu HDPE, je odolná voči kyselinám a bez PVC.

Plastové kónusy

Plastové kónusy slúžia na zväčšenie a zlepšenie príložnej plochy rúrky k debniacej ploche. Tým zabraňujú zatečeniu čerstvého betónu do dištančnej rúrky a navyše chránia povrch preglejky debnenia. Nasadzujú sa pred betonážou na oba konce dištančnej rúrky. Po zatvrdnutí betónu a následnej demontáži stenového debnenia je možné kónus jednoducho odstrániť, vďaka čomu sa dá viacnásobne použiť - s výnimkou vodotesného kónusu Oktagon. Kónus s prilepeným tesniacim krúžkom slúži na zabezpečenie nepriepustnosti vodotesných betónových konštrukcií s požiadavkou na dosiahnutie pohľadovej kvality betónu.

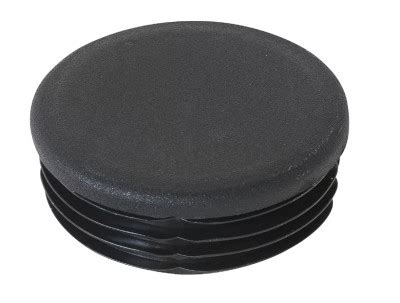

Plastové zátky do debnenia a do rúrok

Zátky do debnenia slúžia na uzatvorenie otvorov v stenovom debnení, ktoré nie sú využité a nie je v nich spínacia tyč. Aplikujú sa pred betonážou a zabraňujú tak zatečeniu čerstvého betónu do nevyužitých dier stenového debnenia. Plastová zátka je určená na uzatvorenie dištančných rúrok po odstránení kónusu. Rozlišujú sa dva hlavné druhy plastových zátok. Prvé sú kónické plastové zátky, ktoré sa aplikujú do rúrky po odstránení klasického plastového kónusu. Debniaca zátka vyrobená z mimoriadne kvalitného plastu slúži na spoľahlivé uzatvorenie otvorov v debnení s priemermi od 22 do 25 mm.

Tvarovacie lišty: Estetika a ochrana

Plastové trojhranné a trapézové lišty sú určené na vytvorenie skosených hrán alebo drážok na vedenie káblov na povrchu betónových konštrukcií. Primárne sa používajú na zabezpečenie pohľadovosti hrán a na dekoráciu rôznych častí monolitických konštrukcií. Skosenie hrán však má aj inú funkciu ako len estetickú, a to napríklad zabezpečenie hrán voči nadmernému obíjaniu. Aplikujú sa do debnenia ešte pred betonážou, aby zaručili požadovaný efekt skosených hrán.

Ostatné plastové prvky

• Umelý klinec: Slúži na upevnenie izolačných dosiek k betónovej konštrukcii, kde nie je nutná montáž k debneniu.
• Spojka na rúrky: Používa sa na spájanie dištančných plastových alebo vláknocementových rúrok.
• T-profilová lišta: T-profilová lišta v tvare písmena T sa používa na utesnenie spojov debnenia. T-profilová lišta disponuje vysokou pevnosťou a pružnosťou.
• Odkvapkávací profil: Odkvapkávací profil sa používa na vytvarovanie žliabku zamedzujúceho stekaniu dažďovej vody po spodných stranách pri konštrukciách vystavených poveternostným vplyvom (napr. balkóny). Odkvapkávací profil disponuje vysokou pevnosťou a pružnosťou. Je vyrobená z odolného plastu.

Drevené dištančné prvky: Tradičné riešenia pre špecifické účely

Drevené dištančné prvky sú určené na vytvorenie skosených hrán monolitických konštrukcií a na vytvorenie ciest na vedenie káblov v betónovej stene. Upevňujú sa k debneniu pomocou klincov, a ak je to potrebné, škáry medzi lištou a debnením sa vyplnia silikónom. V prípade, že sa s prvkami vhodne narába, je možné použiť ich opakovane.

Dôležitosť správneho výberu a použitia

Ako iné stavebné materiály aj dištančné prvky je potrebné používať s ohľadom na ich špecifiká a konštrukčné potreby. Použitie malého množstva dištančných prvkov - pri použití nízkeho počtu dištančných prvkov vznikajú medzi nimi veľké vzdialenosti. Použitie nevhodných dištančných prvkov - nepremeraním a neskontrolovaním minimálnej krycej vrstvy môže dôjsť k neskoršej korózii alebo znehodnoteniu výstuže. Správne rozloženie podložiek zabezpečuje stabilnú polohu výstuže počas betonáže. V závislosti od typu dištančného prvku sa výstuž pri zabudovaní iba kladie na dištančný prvok (dištančný kruh, dištančný obdĺžnik) alebo sa zasunie do upínacej svorky daného dištančného prvku (stolička, papagáj).

Prehľad dištančných prvkov podľa materiálu a účelu

Súhrnná klasifikácia dištančných prvkov

Dištančné prvky delíme do štyroch základných skupín na základe materiálu, z ktorého sú prvky vyrobené:

• Plastové
• Betónové
• Železné
• Drevené

Plastové dištančné prvky

1. Dištančné lišty

   Slúžia na zabezpečenie požadovanej vzdialenosti vodorovnej betonárskej výstuže od okraja monolitickej konštrukcie, poprípade od debniaceho prvku. Typy líšt sa delia podľa povrchu, na ktorý sa kladú, a podľa veľkosti zaťaženia armatúrou:

   • Dištančná lišta ZZ - kladie sa na rovný a pevný povrch, znesie väčšiu záťaž.
   • Dištančná lišta plná - môže sa klásť aj na mäkší povrch, znesie väčšiu záťaž.
   • Dištančná lišta Drupak - kladie sa na rovný a pevný povrch, jednotlivé lišty sa dajú medzi sebou spájať, znesie miernu záťaž.
   • Zubová lišta - kladie sa na rovný a pevný povrch, znesie miernu záťaž.
   • Zubová lišta PE - kladie sa na rovný a pevný povrch, jednotlivé lišty sa dajú medzi sebou spájať, znesie miernu záťaž.

2. Bodové dištančné prvky

   Sú určené na vymedzenie krycej vrstvy na stropné a základové monolitické dosky.

3. Dištančné rúrky

   Používajú sa na ochranu spínacej tyče a vymedzenie hrúbky betónovej steny.

   • Plastová rúrka - pred betonážou sa na rúrky dodatočne nasadia z každej strany kónusy.
   • Rozpera Oktagon - plastová rúrka a kónusy Oktagon sú v podobe jedného odliatku.

4. Kónusy

   Slúžia na uzavretie a zlepšenie príložnej plochy dištančnej rúrky k debniacej ploche pred betonážou.

5. Zátky

   Sú určené na uzatvorenie dištančných rúrok po odstránení kónusu alebo na uzatvorenie otvorov v stenovom debnení, ktoré nie sú využité a nie je v nich spínacia tyč.

   • Umelá zátka - uzatvára dištančnú rúrku po odstránení klasického kónusu.
   • Vodotesná zátka Oktagon - uzatvára dištančnú rúrku a vkladá sa do vodotesného kónusu Oktagon po oddebnení.

6. Tvarovacie lišty

   Používajú sa na vytvorenie skosených hrán betónových konštrukcií.

7. Umelý klinec

   Slúži na upevnenie izolačných dosiek k betónovej konštrukcii, kde nie je nutná montáž k debneniu.

8. Spojka na rúrky

   Používa sa na spájanie dištančných plastových alebo vláknocementových rúrok.

Betónové dištančné prvky

1. Betónové lišty

   Zaisťujú požadovanú výšku krytia pri základových a stropných doskách.

2. Bodové dištančné prvky

   Kladú sa bodovo pod vodorovnú výstuž a slúžia na vymedzenie spodnej výšky krycej vrstvy.

3. Betónová rúrka

4. Betónové zátky

   Jednotlivé zátky spĺňajú estetickú alebo aj vodoodolnú funkciu.

   • Betónová zátka - na splnenie požiadaviek na vodostavebný betón.

5. Betónová podložka s drôtom

Kovové dištančné prvky

Dištančné pásy/kovové hady, ktoré zabezpečujú požadovanú vzdialenosť medzi spodnou a vrchnou výstužou stropných a základových železobetónových dosiek.

Drevené dištančné prvky

Sú určené na vytvorenie skosených hrán monolitických konštrukcií a na vytvorenie ciest na vedenie káblov v betónovej stene.
