Pekná podlaha na dlhé roky bez deformácií a prasklín? Je to možné! V stavebníctve je nevyhnutné zabrániť nežiaducej situácii, keď konštrukčné prvky budovy na seba tesne priliehajú. Môže to spôsobiť zbytočné namáhanie a následne aj praskanie stien alebo podláh. Ako sa tomu vyhnúť? Profesionáli používajú dilatačné škáry. Správne vyhotovenie dilatačných škár je mimoriadne dôležité pre dlhú životnosť a funkčnosť každej stavby.
Čo je dilatačná škára a prečo je dôležitá?
Dilatačná škára, tiež nazývaná dilatačná medzera, je úzky priestor ponechaný medzi dvoma prvkami budovy. Takéto medzery sa často vyskytujú medzi betónovým poterom a stenou alebo medzi dvoma stenami alebo podlahami v rôznych miestnostiach. Dilatačná škára podlahy nie je nič iné ako špeciálne vytvorená medzera, ktorá umožňuje správne rozloženie síl pri prevádzke konštrukčných a dokončovacích prvkov.
Dilatačné škáry sa vytvárajú predovšetkým preto, aby sa zabránilo deštrukcii podlahy a konštrukčných prvkov budov. Všetky konštrukčné prvky budovy sú vystavené namáhaniu, deformáciám a miernym posunom. Tie pochádzajú zo síl, ktoré pôsobia na steny, základy a podlahy, alebo zo zmien teploty. Sú niečím prirodzeným a bezpečným, ale len za predpokladu, že stavebným prvkom dáme priestor na prenášanie týchto zaťažení. Dilatačná škára preberá namáhania vyplývajúce okrem iného z teplotných rozdielov, premenlivej vlhkosti alebo síl spôsobených prirodzeným sadania stavby. S touto medzerou žiadne procesy prebiehajúce v rámci jedného prvku neovplyvňujú ostatné, čím sa zabráni praskaniu a inému poškodeniu, ku ktorému dochádza vplyvom síl pôsobiacich na stenové alebo podlahové časti.
Dilatačné škáry sa používajú pri spojoch konštrukčných prvkov vyrobených z rôznych materiálov s rôznymi vlastnosťami, ako je náchylnosť na zmršťovanie a rozťahovanie vplyvom tepla. Príkladom sú oblasti, kde sa takzvaná plávajúca podlaha z drevených panelov stretáva s keramickou dlažbou. Vďaka spôsobu kladenia panelov drevo neustále „pracuje“ a mierne mení svoje umiestnenie.
Typy Dilatačných Škár v Stavebníctve
Nepriame dilatácie a obvodové dilatácie nie sú jedinými typmi dilatačných škár, ktoré možno použiť pri výstavbe. Dilatačné škáry možno rozdeliť na konštrukčné, tepelné, technologické a antivibračné. Správne vykonaná dilatácia podlahy je dôležitá v bytovej aj priemyselnej výstavbe.
Konštrukčné dilatačné škáry
Konštrukčné dilatácie sa vyskytujú vo zvislom reze budovy. Takáto dilatácia odstraňuje vzniknuté napätia z teplotného rozdielu. Konštrukčné dilatačné škáry majú oddeliť pevné časti budovy a zabrániť prenosu zaťaženia. Dobre prevedené konštrukčné dilatačné škáry umožňujú pôsobiť proti negatívnym vplyvom prenášania zaťaženia, ktoré vznikajú pri sťahovaní a rozťahovaní stavebných materiálov. Zabraňujú teda poškodeniu celej budovy.
Tepelné dilatačné škáry
Tepelné dilatačné škáry pomáhajú odolávať zaťaženiam, ktoré vyplývajú predovšetkým z teplotných rozdielov. Steny a podlahy s tepelnými dilatačnými škárami by sa vplyvom vysokých alebo veľmi nízkych teplôt nemali tak ľahko zdeformovať. Takéto dilatačné škáry pokládky sa robia pozdĺž stien v prípade balkónov a terás.
Antivibračné dilatačné škáry
Tento typ dilatácie sa používa tam, kde je vysoká pravdepodobnosť vibrácií, ako je ťažba, lom, oblasti náchylné na zemetrasenia a priemyselné závody s veľkými strojmi.
Obvodové dilatačné škáry
Dilatačné škáry sa väčšinou nachádzajú tesne pri stene - po obvode (vtedy ide o tzv. obvodové dilatácie). Obvodové dilatačné škáry sa robia pozdĺž stien, stĺpov a schodísk. Medzera je hrúbku celého poteru a dokonale ho oddelí od zvyšku stavebných prvkov.
Nepriame dilatačné škáry
Vyskytuje sa vtedy, keď je povrch podlahy taký veľký, že si vyžaduje dodatočné delenie, aby sa prenášané napätia správne vyrovnali. Realizácia správnej nepriamej dilatácie je vytvorenie systému menších dosiek.
Dilatačný Pás Medzi Stenou a Poterom: Špecifiká a Funkcie
Niekto ho nazýva dilatačná páska, iný zase obvodový pás, spoločným menovateľom je však jeho nevyhnutnosť. Obvodový dilatačný pás na teplovodné podlahové kúrenie slúži na dilatáciu tepelnej rozťažnosti (rozpínanie) poteru pri podlahovom vykurovaní. Tým zabraňuje prasknutiu poteru. Ďalšími funkciami dilatačného pásu sú: zabránenie prenosu hluku medzi konštrukciami (podlaha a stena) a zabránenie zatečeniu poteru pod systém podlahového kúrenia vďaka natavenej fólii.
Dilatačný pás sa umiestňuje po obvode miestností, do ktorých sa inštaluje podlahové vykurovanie. Slúži na zabránenie podtečeniu poteru pod systémovú dosku, čím by sa doska nadvihla.
Aké Vlastnosti by Mal Mať Kvalitný Dilatačný Pás?
Čo by mal obsahovať kvalitný dilatačný pás? Minimálna hrúbka dilatačného pásu by nemala byť menšia ako 8mm. Obvodový dilatačný pás má minimálnu hrúbku 8mm. Na jeho výške až tak nezáleží, pretože ho nemusíme klásť až na najspodnejšiu vrstvu podlahy, naopak, dôležitejšie sú praktické zárezy, pomocou ktorých je možné odtrhnúť prečnievajúci kus dilatačného pásu po zaliatí poterom. Dilatačný pás má navrchu zárezy, ktoré sa jednoducho odtrhnú, ak vyčnievajú nad poterom.
Každý dilatačný pás by mal obsahovať prídavnú fóliu, tzv. navarenú zásterku, ktorá slúži ako kompaktný spoj medzi stenou a podlahou a zabraňuje zatečeniu poteru pod vrstvu izolácie. Lepšie dilatačné pásy majú aj asfaltový pás, s ktorým sa prichytávajú o stenu, majú názov samolepiace dilatačné pásy. Veľmi praktická je čierna samolepiaca zadná strana, ušetrí vám kopec času pri kladení.
Typická výška pásu je 160mm, čo zabezpečuje pevné upevnenie k stene dotlačením systémovej dosky na podlahové kúrenie. Dajte pozor na to, aby zárezy, ktoré slúžia na odtrhnutie pásu prečnievajúceho nad poter boli na hornej strane. Navarenú fóliu vytiahnite nahor, tú potom zafixujte najkrajnejšou rúrkou pre podlahohé kúrenie.
Zhrnutie parametrov kvalitného dilatačného pásu
| Parameter | Odporúčaná hodnota / Vlastnosť | Dôležitosť |
|---|---|---|
| Minimálna hrúbka | 8 mm | Zabraňuje prenosu napätia a hluku, zabezpečuje dostatočnú dilatáciu |
| Zárezy | Na hornej strane | Jednoduché a čisté odtrhnutie prečnievajúceho pásu po zaliatí poterom |
| Prídavná fólia (zásterka) | Navarená, na vytiahnutie nahor | Kompaktný spoj medzi stenou a podlahou, zabraňuje zatečeniu poteru pod izoláciu |
| Samolepiaca vrstva | Na zadnej strane | Uľahčuje rýchle a presné prilepenie k stene, zjednodušuje montáž |
| Výška pásu | Prispôsobená celkovej výške podlahy (často 160 mm) | Zabezpečuje pokrytie celej výšky poteru a izolačných vrstiev |
Správna Inštalácia Dilatačného Pásu: Krok za Krokom
Postup kladenia dilatačného pásu je kľúčový pre jeho správnu funkciu. V závislosti od celkovej výšky podlahy pre podlahové kúrenie sa rozhodneme, na ktorú vrstvu začneme dilatačný pás pokladať. Ak máme zakúpený najviac predávaný rozmer dilatačného pásu s hrúbkou 8mm a výškou 160mm, tak ho pochopiteľne nemôžeme položiť na úplne najspodnejšiu vrstvu, pokiaľ celková konštrukčná výška podlahy presahuje výšku pásu. V takom prípade najprv položte vrstvu stavebného podlahového polystyrénu a až následne upevnite dilatačný pás k stene. Podľa skladby podlahy sa môže namontovať dilatačný pás ešte pri vrchnej vrstve doplnkového polystyrénu EPS 100 S. Stačí počítať pre poter max. 80mm.
Samolepiaca vrstva nám poslúži na rýchle prilepenie k stene aspoň do tej chvíle, kým dilatačný pás nepritlačíme ďalšou vrstvou podlahovej izolácie alebo systémovou doskou pre podlahové kúrenie. V prašnom prostredí účinnosť samolepiacej vrstvy rapídne klesá, ale stále postačuje na to, aby túto časť montáže zvládol jeden človek. Bez samolepiacej vrstvy je praktickejšie zavolať si pomocníka, ktorý hneď za rozprestretým pásom priloží polystyrén alebo systémovú dosku.
Nalepíme ho na stenu dookola do všetkých miestností, kde bude poter aj keď tam nie je podlahové kúrenie. V rohoch ho zalomíme a dotlačíme, aby vytvoril pravý uhol. Keď nám skončí kotúč, tak ďalší kotúč napojíme a pokračujeme ďalej. Pozor neprekrývame dilatačné pásy cez seba! Fólia sa vyroluje nad systémovú dosku podlahového kúrenia. Prichytí sa krajnou rúrkou pri montáži rúrky na podlahové kúrenie.
Správné uchycení Dilatačního pásu

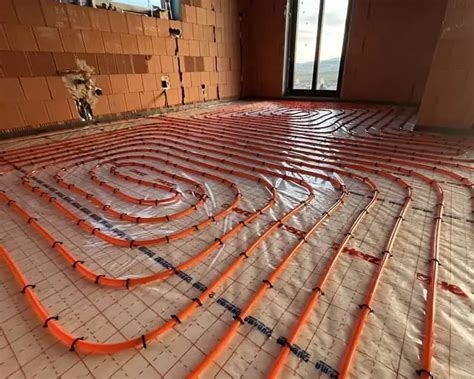

Pre úplnosť spomenieme aj ďalšie komponenty podlahového kúrenia, ktoré sú s dilatačným pásom úzko spojené:
- Systémová izolačná doska sa využíva ako tepelná izolácia a zároveň nosná konštrukcia pre rúrku. Vďaka vyčnievajúcim „štuplom“ sa rúrka jednoducho zaistí do dosky a počet potrebných klipov na jej uchytenie sa výrazne znižuje. Vďaka vzájomnému uchyteniu jednotlivých panelov je rozloženie tepla po celom povrchu podlahy rovnomerné.
- Rúrky v podlahovom vykurovaní slúžia na rozvádzanie teplonosnej kvapaliny (média) v podlahe.
- Rozdeľovač patrí ku základným komponentom potrebným pre podlahové vykurovanie. Jeho úlohou je rozvádzať teplú vodu/médium do jednotlivých okruhov a naopak vracať už vychladnutú vodu/médium naspäť do spätného potrubia.
- Adaptéry slúžia na pripojenie rúrky ku vývodom na rozdeľovači.
- Skrinka na umiestnenie rozdeľovača na podlahové vykurovanie býva najčastejšie vyrobená z kovového materiálu.
Výplň Dilatačných Škár a Estetika
Dilatačná škára vytvorená stenou neznamená, že náš interiér bude obsahovať zle vyzerajúce medzery. Medzera je pokrytá soklovými lištami, panelmi, parketami alebo dlaždicami. Ak chcete medzeru vyplniť, použite peny, penové dilatačné pásky alebo vhodné lišty. V prípade nepriamej dilatačnej škáry sa vždy použije príslušná výplň dilatačnej škáry.
Čo je dôležité, medzery musia byť správne vyplnené. Výplň môže byť vyrobená z polystyrénu, minerálnej vlny alebo špeciálnej nosnej tyče. Pri väčších miestnostiach, kde sa robia obvodové dilatačné škáry, by sa mala dilatačná medzera vyplniť poddajným škárovacím tmelom. Tu dobre poslúži polyuretánová (PUR) pena. Má dobré tepelnoizolačné vlastnosti, je paropriepustná a dá sa presne dať do malých medzier. Pri výbere vhodnej PUR peny sa oplatí vybrať si osvedčených dodávateľov.
Časté Chyby pri Realizácii Dilatácie a Ako sa Im Vyhnúť

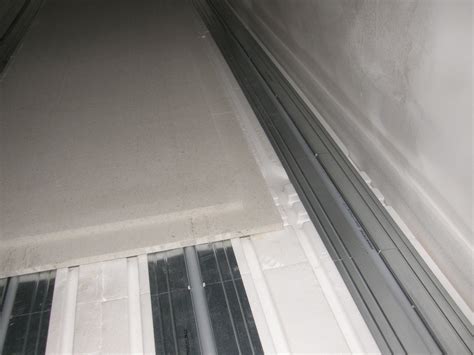

Pri dilatácii sa často robia výrazné chyby. Žiaľ, na dilatačné škáry sa často zabúda, najmä keď si majitelia domov a bytov sami skúšajú dokončovanie izieb. Toto je jedna z najčastejších chýb. Dajte si pozor na nesprávne uloženie dilatačného pásu. Nižšie je niekoľko príkladov, čo môže spôsobiť nesprávne prichytenie pásu k stene, hlavne pri zalievaní anhydritovým alebo iným liatym poterom.
Ak sa vynechá dilatačná škára, v krátkom čase poter popraská, a tým - na ňom položené panely alebo dlažba sa zničia. Nevhodná voľba šírky medzery bude mať za následok zlý prenos napätia, čo môže následne viesť k zničeniu budovy a podlahy. Správna dilatačná škára by mala mať hrúbku 10 - 20 mm. Ďalšou chybou bude nedostatok náplne. Pozor na zbytočné prekrývanie pások a nedostatočné priľnutie pásu k stene. Vyhýbaním sa týmto chybám predĺžite nielen odolnosť a životnosť podlahy, ale aj celej stavby.
Profesionálna Pomoc vs. Svojpomocná Inštalácia
Kým dilatáciu v dome či byte zvládnete svojpomocne, dilatáciou priemyselných podláh by sa mali zaoberať odborné firmy. Ak sa bojíte, že si s touto témou sami neporadíte, prenechajte túto prácu profesionálom. Dilatácia podlahy vyžaduje vhodné zariadenia. Preto nie je jednoduché vyrobiť si správny dilatačný spoj svojpomocne - stroje sú často veľmi drahé a v skutočnosti budú potrebné len raz. Pri výbere správneho zariadenia dbajte na jeho výkon motora a účinnosť. Čím väčšia podlaha, tým by mal byť výkon zariadenia lepší. Pre malé miestnosti je ekonomickejšie zvoliť ručné stierky. Ak hľadáte skutočne profesionálne služby, na základe dlhoročných skúseností ponúkame komplexné riešenie dodávky aj montáže podlahového kúrenia.
Pri výbere dilatačného pásu sa nemusíte báť siahnuť aj po inej značke ako máte hlavné komponenty. Pozor však na dôležitý fakt, že množstvo výrobcov si predĺženú záruku podmieňuje použitím všetkých komponentov od konkrétnej značky, preto si takúto podmienku vopred overte.
