Dilatačné škáry v betóne: Komplexný sprievodca funkciou a realizáciou

Situácia, keď konštrukčné prvky budovy na seba tesne priliehajú, je nežiaduca. Môže to spôsobiť zbytočné namáhanie a následne aj praskanie stien alebo podláh. Krásne vyzerajúca podlaha z keramických dlaždíc alebo esteticky usporiadaných panelov môže byť realitou na dlhé roky bez deformácií a prasklín len za predpokladu správneho návrhu a realizácie.

Dilatácie a škáry v konštrukciách najvýstižnejšie charakterizuje slovné spojenie „nutné zlo“. Navrhujú a realizujú sa preto, aby fyzikálne a mechanické danosti konkrétneho materiálu alebo konštrukcie s ohľadom na podmienky expozície a zaťaženia nespôsobili neželaný stav. Iba správne dimenzované dilatácie a škáry vykompenzujú prirodzené pohyby - sadanie, tlak a ťah, rozťahovanie a zmrašťovanie - dotýkajúcich sa konštrukcií a dilatačných celkov.

Čo sú dilatačné škáry a prečo sú dôležité?

Dilatačná škára, tiež nazývaná dilatačná medzera, je úzky priestor ponechaný medzi dvoma prvkami budovy. Takéto medzery sa často vyskytujú medzi betónovým poterom a stenou alebo medzi dvoma stenami či podlahami v rôznych miestnostiach.

Dilatačné škáry sa používajú pri spojoch konštrukčných prvkov vyrobených z rôznych materiálov s rôznymi vlastnosťami, ako je náchylnosť na zmršťovanie a rozťahovanie vplyvom tepla. Príkladom sú oblasti, kde sa takzvaná plávajúca podlaha z drevených panelov stretáva s keramickou dlažbou. Vďaka spôsobu kladenia panelov drevo neustále „pracuje“ a mierne mení svoje umiestnenie.

Dilatačné škáry v bytoch a domoch pomáhajú udržiavať steny a podlahy v dobrom stave. Všetky konštrukčné prvky budovy sú vystavené namáhaniu, deformáciám a miernym posunom. Tie pochádzajú zo síl, ktoré pôsobia na steny, základy a podlahy, alebo zo zmien teploty. Sú niečím prirodzeným a bezpečným, ale len za predpokladu, že stavebným prvkom dáme priestor na prenášanie týchto zaťažení. Na to sa používa dilatačná škára v budove; s touto medzerou žiadne procesy prebiehajúce v rámci jedného prvku neovplyvňujú ostatné. Tým sa zabráni praskaniu a inému poškodeniu, ku ktorému dochádza vplyvom síl pôsobiacich na stenové alebo podlahové časti.

Správne vyhotovenie dilatačných škár je mimoriadne dôležité, pretože dilatačná škára podlahy je špeciálne vytvorená medzera, ktorá umožňuje správne rozloženie síl pri prevádzke konštrukčných a dokončovacích prvkov. Dilatačné škáry sa vytvárajú predovšetkým preto, aby sa zabránilo deštrukcii podlahy a konštrukčných prvkov budov. Dilatačná škára preberá namáhania vyplývajúce okrem iného z teplotných rozdielov, premenlivej vlhkosti alebo síl spôsobených prirodzeným sadania stavby. V konštrukcii dochádza k rôznym objemovým zmenám. Ide o zmeny vonkajších rozmerov (dĺžkové zmeny). Dilatačnými škárami sa kompenzujú pohyby dvoch alebo viacerých priľahlých konštrukcií.

Typy dilatačných škár

Dilatačné škáry možno rozdeliť na konštrukčné, tepelné, technologické a antivibračné. V stavebníctve sa najčastejšie používajú konštrukčné typy, ale existujú aj ďalšie špecifické delenia.

Konštrukčné dilatačné škáry

Jedinečným typom dilatačných škár sú konštrukčné dilatačné škáry, ktoré sa vyskytujú vo zvislom reze budovy. Takáto dilatácia odstraňuje vzniknuté napätia z teplotného rozdielu. Konštrukčné dilatačné škáry majú oddeliť pevné časti budovy a zabrániť prenosu zaťaženia. Dobre prevedené konštrukčné dilatačné škáry umožňujú pôsobiť proti negatívnym vplyvom prenášania zaťaženia, ktoré vznikajú pri sťahovaní a rozťahovaní stavebných materiálov a zabraňujú poškodeniu celej budovy. Objektové dilatačné škáry sa navrhujú najčastejšie na eliminovanie účinkov nerovnomerného sadania stavby alebo ako konštrukčné dilatačné škáry.

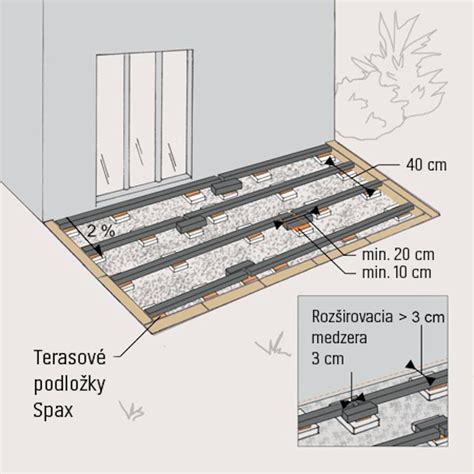

Dilatačné škáry pokládky

Takéto dilatačné škáry pokládky sa robia pozdĺž stien v prípade balkónov a terás. Táto konkrétna dilatácia sa používa tam, kde je vysoká pravdepodobnosť vibrácií, ako je ťažba, lom, oblasti náchylné na zemetrasenia a priemyselné závody s veľkými strojmi.

Obvodové dilatačné škáry

Dilatačné škáry sa väčšinou nachádzajú tesne pri stene - po obvode (ide o tzv. obvodové dilatačné škáry), ktoré sa robia pozdĺž stien, stĺpov a schodísk. Medzera je hrúbku celého poteru a dokonale ho oddelí od zvyšku stavebných prvkov. Medzera je pokrytá soklovými lištami, panelmi, parketami alebo dlaždicami.

Nepriame dilatačné škáry

Vyskytujú sa vtedy, keď je povrch podlahy taký veľký, že si vyžaduje dodatočné delenie, aby sa prenášané napätia správne vyrovnali. Realizácia správnej nepriamej dilatácie je vytvorenie systému menších dosiek. V prípade nepriamej dilatačnej škáry sa vždy použije príslušná výplň dilatačnej škáry.

Dilatačné a kontrakčné škáry v betónovom podklade

Pri príprave betónového podkladu nemožno zabudnúť na dilatáciu. Dilatačné škáry rozdeľujú podklad na menšie polia a ich úlohou je vyrovnávať vnútorné napätie v podkladovej konštrukcii. Prechádzajú celým profilom podkladu a objektovej dilatácie i profilom nosnej konštrukcie. V položenej dlažbe musí dilatačná škára prechádzať v rovnakom mieste nad dilatačnou škárou v podklade. Betónové platne v žiadnom prípade nezhutňujeme s vibračnou doskou. Platne by za žiadnych okolností nemali byť ukladané na doraz bez škáry!

Pri väčších plochách a dlhších chodníkoch treba vytvoriť dilatačné škáry v podkladovom betóne, ktorá musí byť dodržaná aj pri pokládke. Betónový podklad by mal byť rozdelený pomocou dilatačných škár na menšie celky s maximálnou dĺžkou strany 5,0 m. Táto dilatačná škára eliminuje tlaky a pohyby, ktoré nastávajú zmenami teploty prostredia. Dilatačné škáry v dlažbe sa vytvárajú vždy nad škárami v podklade a ďalej v rastri podľa požiadaviek projektu.

Kontrakčné škáry

Kontrakčné škáry sa navrhujú a zhotovujú na eliminovanie prejavov reologických objemových zmien materiálov na báze hydraulických spojív (betón, cementové kompozity). Tento všeobecný pojem zahŕňa viacero mechanizmov zmrašťovania, ktoré sa líšia obdobím výskytu a z hľadiska veku betónu aj účinkom na výslednú merateľnú objemovú (dĺžkovú) zmenu. Prejavy sa eliminujú dvomi spôsobmi: technológiou zhotovenia a časom, keď sa majú aplikovať. Kontrakčné škáry sa realizujú podľa príslušnej projektovej dokumentácie. Parametre a rozmiestnenie sa definujú výkresom (takzvaným škárorezom) spracovaným na základe výpočtov zohľadňujúcich zloženie betónu, súčiniteľ teplotnej rozťažnosti, spôsob a hustotu vystuženia, koeficient trenia podkladu a okrajové podmienky betonáže a ošetrovania.

Kontrakčné škáry možno vytvárať vopred alebo dodatočne:

1. Vytváranie vopred: Ak sa kontrakčné škáry vytvárajú vopred, musí sa pred betonážou požadovaná plocha rozdeliť (debnením) na jednotlivé úseky betonáže. Tieto úseky sa následne betónujú vo dvoch etapách. Ak sa debnenie neodstráni aj počas druhej etapy betonáže, výsledkom sú dokonale oddelené kryhy betónovej dosky (závisí to od návrhu spojovacej výstuže). Výhodou tejto metódy je aj fakt, že pri správnom návrhu veľkosti kontrakčných polí nevznikajú kontrakčné zmrašťovacie trhliny, netreba vytvárať dodatočné (časovo náročné) kontrakčné škáry a debnenie sa môže využiť na úpravu povrchu konštrukcie.

2. Dodatočné vytváranie rezaných škár: Druhý spôsob reprezentuje metóda dodatočného vytvárania rezaných kontrakčných škár. Pri tejto technológii sa vytvárajú lokálne oslabené miesta v konštrukcii predurčené k vzniku kontrakčnej zmrašťovacej trhliny práve v nich. Rez sa podľa výkresu musí vykonať v optimálnom čase zrejúceho betónu. Presné určenie tohto času je náročné a závisí od zloženia betónu a konkrétnych podmienok na stavenisku. V princípe by však konštrukcia mala byť pochôdzna a rezy by sa mali vykonať pred prudkým poklesom intenzity hydratácie, ktorý znamená synergický efekt zmrašťovania a teplotnej kontrakcie konštrukcie v dôsledku jej chladnutia.

Zásady pre rezané škáry

Pre zhotovenie rezanej škáry platia určité zásady. Šírka škáry je determinovaná hrúbkou rezacieho kotúča (maximálne 4 mm). Hrany musia byť priame. Pre hĺbku škáry sa volí väčšia z hodnôt: buď 70mm alebo 1/3 hrúbky konštrukcie. Pri zhotovení škáry takýchto rozmerov sa prierez konštrukcie považuje za dostatočne oslabený na to, aby sa kontrakčná trhlina v konštrukcii vytvorila od dna škáry smerom nadol.

Prvé úskalie sa týka dôslednosti stavbára. Škára sa musí po rezaní dôsledne vypláchnuť od zvyškov kalu vznikajúceho počas rezania „na mokro“ - teda s prívodom vody. Druhé úskalie je technické. Pre čisté a presné škáry je potrebný presný stroj. Často sú k dispozícii iba ľahké rezače, bez automatického posuvu, obsluha nimi pohybuje zo strany na stranu a posuv nie je rovnomerný.

Táto metóda dodatočného rezania má svoje úskalia. Miesto rezu by v budúcnosti mohlo byť zdrojom porúch drvenia betónu. Pre návrh a zhotovenie kontrakčných škár platia aj určité zaužívané, empiricky stanovené zásady, ktoré sa venujú pomerom strán kontrakčných celkov a uhlov zovretých kontrakčnými škárami vo vystužených a nevystužených betónových doskách.

Zrealizované škáry treba chrániť proti vnikaniu vody, a to výplňovým materiálom. Vzhľadom na to, že škáry majú umožňovať voľný pohyb priľahlých konštrukcií, musia byť vyplnené pružným materiálom s veľmi nízkym modulom pružnosti. Podľa intenzity dopravného zaťaženia je vhodné upraviť aj hrany škár, a to zošikmením. Takýmto spôsobom sa zníži lokálne šmykové napätie a obmedzí sa odlamovanie hrán. Zošikmením možno docieliť aj plynulejší prechod dopravných prostriedkov z jedného kontrakčného celku na druhý.

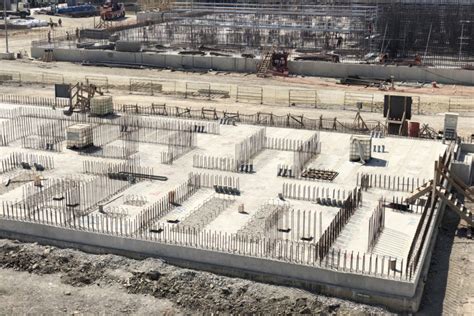

Pracovné škáry

Typickým príkladom pracovnej škáry je napojenie stien na horizontálne nosné konštrukcie alebo potreba prerušenia betonáže rozmernej konštrukcie (zvislej respektíve šikmej alebo vodorovnej). Prevláda snaha o minimalizovanie množstva alebo dĺžky pracovných škár v akejkoľvek konštrukcii, pretože predchádzanie poruchám si vyžaduje značné finančné náklady na precízne zhotovenie tohto významného a technologicky náročného detailu.

Základnou zásadou je, že konštrukcia na mieste pracovnej škáry musí mať aspoň také funkčné vlastnosti ako vo zvyšnej ploche alebo lepšie. Na zabezpečenie vodotesnosti sa pracovné škáry štandardne upravujú pridávaním bentonitových expanzných pásov alebo injektážnymi hadičkami.

V zásade existujú tri funkčne odlišné typy pracovných škár:

1. Spriahnutá pracovná škára: Je idealizovane dokonalé spriahnutie dvoch susedných konštrukcií. Príkladom môže byť spoj horizontálnej a vertikálnej konštrukcie. Realizovať dokonale spriahnutú pracovnú škáru (v horizontálnej konštrukcii) je problematické a s rastúcim aplikovaným dynamickým zaťažením sa bez dodatočných špeciálnych úprav stáva prakticky nemožné. Pod špeciálnymi úpravami možno chápať také vystuženie pracovnej škáry, ktoré prenáša zaťaženie cez pracovnú škáru a chráni úzku oblasť betónu proti drveniu.

2. Voľná pracovná škára: Je opäť len idealizovane voľná a v reálnych podmienkach ju nemožno zhotoviť už len preto, že výplň (vložka) zabezpečuje čiastočné spolupôsobenie.

3. Polotuhá pracovná škára: Umožňuje čiastočne vzájomný pohyb stýkajúcich sa konštrukcií. Polotuhé pracovné škáry sa navrhujú a realizujú na miestach, kde sa pod predmetnou konštrukciou plánuje pružný, plastický podklad a/alebo treba rátať s vysokým teplotným namáhaním konštrukcie. Reprezentantom polotuhých škár je škára s profilovaním na ozub. Problém nastáva pri podcenení dôležitosti návrhu ozubu a jeho neodbornom zhotovení. Akýkoľvek nedostatok v tomto konštrukčnom riešení sa relatívne rýchlo prejaví odlomením ozubu a znefunkčnením polotuhej pracovnej škáry.

Ďalším spôsobom, ako zabezpečiť čiastočné spolupôsobenie susedných dosiek, je realizovanie pracovnej škáry prechádzajúcej klznou výstužou. Pri tomto spôsobe treba dbať na vzájomnú rovnobežnosť výstužných prvkov, ich kolmosť na pracovnú škáru, ale aj na kontrolu zabudovania puzdier. Nevhodné zabudovanie klznej výstuže sa prejavuje trhlinami v betóne rovnobežnými so smerom pracovnej škáry v približnej vzdialenosti koncov tejto výstuže (± hrúbka dosky) v závislosti od koeficientu trenia s podkladom. Na princípe klznej výstuže fungujú aj iné podobné systémy.

Výplne dilatačných škár a dilatačné pásy

Na vyplnenie dilatačnej medzery sa používajú rôzne materiály, ako sú peny, penové dilatačné pásky alebo vhodné lišty. Výplň môže byť vyrobená z polystyrénu, minerálnej vlny alebo špeciálnej nosnej tyče. Pri väčších miestnostiach, kde sa robia obvodové dilatačné škáry, by sa mala dilatačná medzera vyplniť poddajným škárovacím tmelom. Tu dobre poslúži polyuretánová (PUR) pena, ktorá má dobré tepelnoizolačné vlastnosti, je paropriepustná a dá sa presne dať do malých medzier.

Dilatačný pás pre podlahové kúrenie

Obvodový dilatačný pás na teplovodné podlahové kúrenie slúži na dilatáciu tepelnej rozťažnosti (rozpínanie) poteru pri podlahovom vykurovaní. Tým zabraňuje prasknutiu poteru. Ďalšími funkciami dilatačného pásu sú: zabránenie prenosu hluku medzi konštrukciami (podlaha a stena) a zabránenie zatečeniu poteru pod systém podlahového kúrenia vďaka natavenej fólii.

Lepšie dilatačné pásy majú aj asfaltový pás, s ktorým sa prichytávajú o stenu, nazývajú sa samolepiace dilatačné pásy. Obvodový dilatačný pás má minimálnu hrúbku 8mm. Výška pásu je 160mm, čo zabezpečuje pevné upevnenie k stene dotlačením systémovej dosky na podlahové kúrenie. Podľa skladby podlahy sa môže namontovať dilatačný pás ešte pri vrchnej vrstve doplnkového polystyrénu EPS 100 S. Stačí počítať pre poter max. 80mm.

Dilatačný pás má navrchu zárezy, ktoré sa jednoducho odtrhnú, ak vyčnievajú nad poterom. Nalepíme ho na stenu dookola do všetkých miestností, kde bude poter aj keď tam nie je podlahové kúrenie. V rohoch ho zalomíme a dotlačíme, aby vytvoril pravý uhol. Keď nám skončí kotúč, tak ďalší kotúč napojíme a pokračujeme ďalej. Pozor, dilatačné pásy neprekrývame cez seba! Fólia sa vyroluje nad systémovú dosku podlahového kúrenia a prichytí sa krajnou rúrkou pri montáži rúrky na podlahové kúrenie.

Dilatačný pás s fóliou je nevyhnutným stavebným prvkom pre oddelenie betónových alebo poterových plôch. Je navrhnutý tak, aby účinne eliminoval negatívne vplyvy tepelnej rozťažnosti a chránil konštrukcie pred vznikom trhlín a ďalších poškodení spôsobených pohybom stavebných materiálov.

Vlastnosti a výhody dilatačných pásikov

• Vysoká flexibilita zabraňuje vzniku napätia a prasklín.
• Integrovaná fólia poskytuje účinnú ochranu pred vlhkosťou.
• Jednoduchá a rýchla aplikácia na rôzne povrchy.
• Odolnosť voči mechanickému poškodeniu a starnutiu.
• Efektívne absorbuje pohyby a zmeny v štruktúre stavebných materiálov.
• Špeciálna konštrukcia zabraňuje úniku cementovej vody.

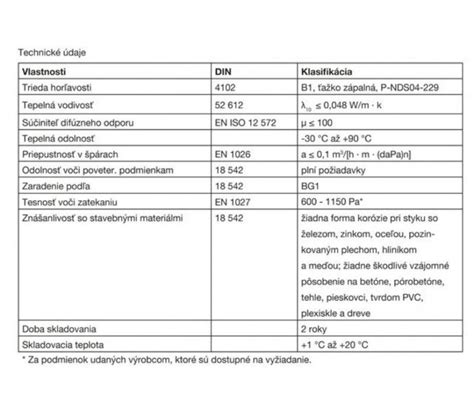

Technické špecifikácie dilatačných pásikov

Použitie dilatačných pásikov

Dilatačné pásiky sa využívajú v širokej škále stavebných aplikácií, vrátane:

• Podlahové konštrukcie a potery.
• Betónové dosky a dilatačné škáry.
• Steny a stropy v interiéri aj exteriéri.
• Všetky stavebné aplikácie, kde je potrebné eliminovať napätie medzi povrchmi.

Dilatačný profil na horizontálnu dilatáciu je určený na kompenzáciu rizika vzniku horizontálnych prasklín v zatepľovacom systéme v mieste styku dvoch rôznych podkladov (betón/tehla, tehla/drevo), prípadne v mieste napojenia dvoch druhov izolačných dosiek (EPS/MW apod.). Profil je skonštruovaný z dvoch samostatných líšt z PVC s integrovanou sklenenou tkaninou spojených PE páskou a s vloženou kompresnou PUR páskou. Kompresná páska je zaistená pred aktiváciou odnímateľnou červenou lamelou, po dokončení montáže sa zaisťovacia lamela vyberie, a tým sa PUR páska aktivuje.

Dôležitosť správneho návrhu a časté chyby

S problémami, chybami až poruchami dilatácií a škár sa v stavebnej praxi možno stretnúť prakticky denne. Hlavný problém je zrejme v podceňovaní významu dilatácií a škár ako takých. Ak sa náhodou aj objaví projektová dokumentácia so správne vyriešenými dilatáciami a škárami, ďalším problémom sa stáva ľudský faktor. Kým dilatáciu v dome či byte zvládnete svojpomocne, dilatáciou priemyselných podláh by sa mali zaoberať odborné firmy.

Pri dilatácii sa často robia výrazné chyby. Vyhýbaním sa im, predĺžite nielen odolnosť a životnosť podlahy, ale aj celej stavby. Ak sa vynechá dilatačná škára, v krátkom čase poter popraská, a tým - na ňom položené panely alebo dlažba sa zničia. Žiaľ, na dilatačné škáry sa často zabúda, najmä keď si majitelia domov a bytov sami skúšajú dokončovanie izieb. Toto je jedna z najčastejších chýb.

Nevhodná voľba šírky medzery bude mať za následok zlý prenos napätia, čo môže následne viesť k zničeniu budovy a podlahy. Správna dilatačná škára by mala mať hrúbku 10 - 20 mm. Ďalšou chybou bude nedostatok náplne.

Pri návrhu dilatačných škár kompenzujúcich objemové zmeny materiálu konštrukcie je nutné poznať materiálové charakteristiky, mechanické vlastnosti, rozsah zaťaženia pôsobiacimi činiteľmi (teplotný a vlhkostný gradient) a technológiu zhotovenia konštrukcie. Pri návrhu škár, ktorých úlohou je preniesť objemové zmeny konštrukcie a použitých materiálov, je potrebné brať do úvahy aj teplotu pri ich realizácii. Nie vždy je jedno, či sa dilatačná škára zhotovuje pri teplote okolo bodu mrazu alebo v 35-stupňovej horúčave. V prvom prípade sa v letnom období môže stať, že dilatačná škára sa úplne uzavrie a nebude fungovať. Steny a podlahy s tepelnými dilatačnými škárami by sa vplyvom vysokých alebo veľmi nízkych teplôt nemali tak ľahko zdeformovať. Pomáha odolávať zaťaženiam, ktoré vyplývajú predovšetkým z teplotných rozdielov.

Kompenzáciu objemových zmien vyvolaných zmenou vlhkosti materiálu treba realizovať hlavne pri pórobetónových konštrukciách. Význam správneho návrhu a zhotovenia nielen obvodovej dilatačnej škáry, ale aj škár v ploche konštrukcie významne narastá s predpokladanou teplotou prevádzky. Pod teplotou prevádzky sa chápe napríklad prítomnosť podlahového vykurovania a jeho parametre. Príkladom môže byť podlaha v hale hutníckej výroby, kde sa tesne nad povrchom podlahy nachádzajú zdroje silného tepelného žiarenia (takzvané ingoty).

Špecifickým tŕňom v oku bývajú najmä nutné kontrakčné škáry. Ich úlohou je vytvoriť priestor tzv. prirodzenej deformácii, odborne povedané reologickej objemovej zmene, ktorá je typická pri spájaní, miešaní a stláčaní materiálov vodou a inými kvapalinami. Pre prevádzkovateľov budov či podnikateľských priestorov je atraktívnym trendom minimalizovať jednak množstvo a jednak hrúbku, resp. veľkosť týchto škár.

Menej kontrakčných škár znamená menej rizikových miest v podlahe, menej realizačnej i údržbovej náročnosti a krajší, efektnejší a dizajnovo čistejší podlahový celok. Požiadavky investorov preto stále častejšie smerujú práve k špičkovej kvalite priemyselných podláh. Obvyklou odpoveďou sú bezškárové podlahy, dokonca až podlahy bez akejkoľvek škáry - tzv. seamless podlahy. Výhodou týchto typov podláh je predovšetkým extrémna odolnosť a široká variabilita použiteľnosti.
