Suterény sú neoddeliteľnou súčasťou mnohých budov, pričom ich konštrukcia si vyžaduje špeciálnu pozornosť vzhľadom na ich umiestnenie pod úrovňou terénu. Sú vystavené rôznym silám vrátane tlaku zeminy, vlhkosti a teplotným zmenám. Na zabezpečenie dlhodobej stability a integrity suterénov je kľúčové správne navrhovanie a realizácia dilatačných škár a použitie vhodných konštrukčných prvkov, ako sú oceľové uholníky.
Čo je dilatácia a prečo je dôležitá v suterénoch?
Dilatácia v stavebníctve označuje zámerné rozdelenie väčších stavebných konštrukcií na menšie celky pomocou tzv. dilatačných škár. Tieto škáry slúžia na kompenzáciu pohybov, ktoré vznikajú v dôsledku:
- Teplotných zmien: Materiály sa pri zmene teploty rozťahujú a sťahujú.
- Sadania základov: Nerovnomerné sadanie jednotlivých častí stavby.
- Zaťaženia: Dynamické alebo statické zaťaženie.
- Zmršťovania materiálov: Napríklad betón sa pri tuhnutí zmršťuje.
V suterénoch je dilatácia obzvlášť kritická, pretože podzemné konštrukcie sú vystavené konštantnému tlaku zeminy a vlhkosti, čo môže viesť k dodatočným pohybom a napätiam. Bez správne navrhnutých dilatačných škár by mohlo dôjsť k vzniku trhlín, narušeniu hydroizolácie a ohrozeniu statiky celej konštrukcie.
Typy dilatačných škár relevantných pre suterény
- Konštrukčné dilatačné škáry: Rozdeľujú celú konštrukciu suterénu vrátane základovej dosky, stien a stropov. Sú navrhované na prenos väčších pohybov a zabezpečujú statickú nezávislosť jednotlivých sekcií.
- Pracovné škáry: Vznikajú pri prerušení betonáže. Hoci primárne neslúžia na dilatáciu, musia byť správne spojené a ošetrené, aby nedošlo k vzniku trhlín alebo priesaku vody.
- Zmršťovacie škáry: Používajú sa v rozsiahlych betónových plochách (napríklad v podlahách suterénov) na kontrolu trhlín spôsobených zmršťovaním betónu.
Oceľové uholníky a ich funkcie v suterénnych konštrukciách
Oceľový uholník je štrukturálny profil tvaru "L" vyrobený z ocele. Jeho využitie v stavebníctve je rozsiahle, a v kontexte suterénov plní niekoľko dôležitých funkcií:

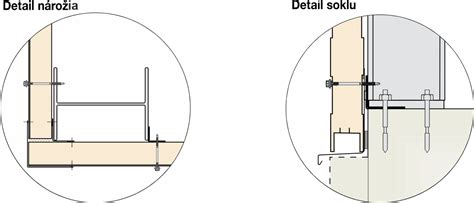

- Vystužovanie hrán a rohov: Oceľové uholníky poskytujú ochranu exponovaným hranám betónových konštrukcií, ako sú okraje základovej dosky, otvory pre dvere alebo okná v suteréne, a rohy stien, kde hrozí mechanické poškodenie.
- Podpora a kotvenie: Môžu slúžiť ako podporné prvky pre menšie zaťaženia, napríklad pri montáži technologických zariadení na steny suterénu, alebo ako kotviace prvky pre ďalšie stavebné komponenty.
- Vytváranie rámov a nosných konštrukcií: V špecifických prípadoch môžu byť použité na vytvorenie menších rámových konštrukcií pre inštalácie alebo na vystuženie prekladov nad otvormi.
- Zlepšenie integrity dilatačných škár: Práve v dilatačných škárach môžu oceľové uholníky zohrávať kľúčovú úlohu.
Oceľové uholníky v dilatačných škárach suterénu
Pri dilatačných škárach v suteréne môžu oceľové uholníky plniť funkciu:
- Ochrana hrán dilatačnej škáry: Hrany betónu pri dilatačnej škáre sú obzvlášť náchylné na poškodenie. Oceľové uholníky môžu byť trvalo zabudované do betónu po oboch stranách škáry, čím chránia hrany pred odštiepením a opotrebovaním, napríklad v podlahách s vysokou záťažou (garáže, sklady v suteréne).
- Držiaky výplne dilatačnej škáry: Uholníky môžu slúžiť na fixáciu materiálu, ktorý vypĺňa dilatačnú škáru (napr. špeciálna tesniaca páska, penový materiál), zabezpečujúc, že výplň zostane na svojom mieste a bude účinne plniť svoju funkciu.
- Konštrukčné detaily pre špecifické dilatačné prvky: V komplexných dilatačných systémoch môžu oceľové uholníky tvoriť súčasť špeciálnych klzných alebo posuvných ložísk, ktoré umožňujú kontrolovaný pohyb medzi dvoma časťami konštrukcie, pričom zároveň udržujú ich zarovnanie.
Pri návrhu a inštalácii je dôležité zohľadniť koróziu. Oceľové uholníky v suteréne, najmä v blízkosti základov a podzemných vôd, by mali byť
1 - Oprava škáry v betónovej podlahe
Tabuľka: Bežné typy oceľových uholníkov a ich použitie v suterénoch
| Typ uholníka | Materiál | Typická aplikácia v suteréne | Poznámka k dilatácii |
|---|---|---|---|
| Valcovaný rovnoramenný L-profil | Konštrukčná oceľ S235, S355 | Ochrana hrán, menšie výstuhy, rámy pre inštalácie | Možno použiť na ochranu hrán dilatačných škár, s vhodnou povrchovou úpravou. |
| Valcovaný nerovnoramenný L-profil | Konštrukčná oceľ S235, S355 | Podporné konzoly, špecifické kotvenia | Flexibilita pri kotvení dilatačných prvkov alebo výplní. |
| Ohýbaný L-profil (plech) | Tenší plech S235, nerezová oceľ | Estetické ukončenia, ochrana ľahkých hrán, krycie lišty | Ideálne pre ochranné lišty dilatačných škár v interiéri suterénu (napr. pri dlažbe). |
| Nerezový L-profil | Nerezová oceľ (AISI 304, 316) | Vystuženie a ochrana v agresívnom prostredí (voda, chemikálie), exteriérové časti dilatačných škár | Vysoká odolnosť voči korózii, ideálne pre trvalé zabudovanie do vlhkých dilatačných škár. |
Dôležité aspekty pri návrhu suterénov s dilatačnými škárami a oceľovými uholníkmi
Pri projektovaní a realizácii suterénov je potrebné venovať pozornosť niekoľkým kľúčovým faktorom:
- Hydroizolácia: Dilatačné škáry v suteréne sú potenciálnym miestom preniknutia vody. Je nevyhnutné zabezpečiť, aby boli správne hydroizolované pomocou špeciálnych dilatačných pások a tmelov, ktoré umožňujú pohyb.
- Statika: Rozdelenie konštrukcie dilatačnými škárami musí byť starostlivo posúdené statikom, aby nedošlo k narušeniu celkovej stability objektu.
- Materiály: Výber materiálov pre výplň dilatačných škár a pre oceľové uholníky (najmä ich povrchová úprava) musí zodpovedať podmienkam prostredia v suteréne (vlhkosť, teplota, chemická agresivita).
- Kvalita realizácie: Precízne vykonanie dilatačných škár a správne zabudovanie oceľových uholníkov je rozhodujúce pre ich funkčnosť a dlhú životnosť.
Zanedbanie týchto aspektov môže viesť k vážnym problémom, ako sú praskliny v stenách, priesaky vody do suterénu, poškodenie podláh a v extrémnych prípadoch aj ohrozenie statickej stability budovy.
