Komplexný Sprievodca Dymovodmi: Od Výberu po Bezpečnú Inštaláciu

Po výbere nových kachlí je ďalším krokom ich pripojenie ku komínu. Na to budete nevyhnutne potrebovať dymovody. Nákup a zapojenie dymovodov, pokiaľ nie ste plynár alebo kominár, nie je práve jednoduchou záležitosťou a vyžaduje si znalosť špecifických noriem a postupov. Dymovod je potrubie alebo systém potrubí, ktorého úlohou je odvádzať spaliny spotrebiča do komína. Správny výber, inštalácia a údržba dymovodu sú kľúčové pre bezpečnú a efektívnu prevádzku celého vykurovacieho systému. Tento článok vám poskytne komplexné informácie potrebné pre zodpovedné rozhodovanie a bezchybnú realizáciu.

Základné Typy a Materiály Dymovodov

Pri výbere dymovodov môžete zvoliť medzi rôznymi materiálmi a hrúbkami steny, ktoré majú priamy vplyv na ich odolnosť a životnosť.

Nerezové (Tenkostenné) vs. Oceľové (Hrubostenné) Dymovody

Na trhu sú dostupné dva hlavné typy dymovodov: nerezové (takzvané tenkostenné) a oceľové hrubostenné. Nerezové dymovody sú typicky striebornej farby a sú vyrobené zo žiaruvzdornej nereze (trieda 1.4828) hrúbky 1mm s tepelnou odolnosťou 600°C. Oceľové hrubostenné dymovody sú nafarbené čiernou antikoróznou farbou a sú považované za kvalitnú alternatívu, ktorá dokáže plnohodnotne nahradiť žiaruvzdorné nerezové dymovody. Firma Darco napríklad ponúka oceľové dymovody s povrchovou úpravou z ekologického laku Senothem UHT, ktorý neemituje žiadny dym ani nepríjemný zápach a má tepelnú odolnosť 600°C.

Dôležitosť Hrúbky Steny pre Bezpečnosť a Životnosť

Rozhodujúci faktor pri výbere materiálu pre dymovod je teplota spalín odchádzajúcich zo spotrebiča. Hrúbka steny tenkostenných dymovodov sa pohybuje rádovo v desatinách milimetra (0,2 - 0,4 mm), zatiaľ čo hrúbka hrubostenných dymovodov sa pohybuje od 1,5 mm vyššie. Orientačne oceľové hrubostenné dymovody s hrúbkou 1,5 mm sú odolné až voči teplotám spalín vo výške 400°C, pri 2 mm dymovodoch potom táto odolnosť stúpa až na 1000°C. Výrobcami udávaná priemerná teplota spalín za hrdlom dymovodu sa pohybuje bežne nad hranicou 300°C, avšak pri maximálnom vyťažení kachlí môže byť výrazne vyššia.

Rozdiel 0,5 mm v hrúbke materiálu medzi 1,5 mm a 2 mm je naozaj veľký. Hrubostenné dymovody s hrúbkou 2 mm sú oveľa odolnejšie voči vysokým teplotám. Pri vyšších teplotách dochádza k rozpínaniu materiálu a po vyhasnutí spotrebiča k chladnutiu a zmršťovaniu. Tento proces opakovane namáha stenu dymovodu, až kým sa nenaruší a nepraskne. Z toho dôvodu sa u spotrebičov ako sú kotly, olejové kachle a krbové kachle s vyššou teplotou spaľovania odporúčajú dymovody o sile 2 mm. Ich výdrž je dvojnásobná oproti 1,5 mm. Investícia do hrubostenných dymovodov je teda predovšetkým investíciou do bezpečnosti a dlhej životnosti.

Výber Správneho Priemeru Dymovodu

Veľkosť dymovodu určujeme podľa priemeru horného, zadného či bočného vývodu pri kachliach (priemer príruby nájdete najčastejšie v parametroch detailu pri produkte). Zvolené dymovody musia tomuto údaju zodpovedať (napríklad ku kachliam s priemerom vývodu 150 mm môžete pripojiť dymovody s rovnakým priemerom). Priemer dymovodu by sa mal stále zväčšovať alebo byť stále rovnaký, a to od konca kachlí až po vstup do komína, nikdy nie naopak. Nikdy nesmie byť priemer dymovodov a vstupu do komína menší ako je priemer dymovodu na kachliach. Znížil by sa tým ťah komína a kachle sa môžu dusiť, v najhoršom prípade začnú dymiť do miestnosti. Ak máte kachle s dymovodom 150 mm, ideálna situácia je mať dymovody 150 mm a vstup do komína tiež. Pokiaľ bude vstup do komína väčší, nič sa nedeje, nesmie byť ale menší!

Ako správne vybrať redukciu

Bežnou situáciou je stav, keď priemer vývodu z kachlí nezodpovedá priemeru vstupu do komína (sopúchu). Obvykle je sopúch širší a dymovod je teda potrebné v jeho priebehu rozšíriť. V takom prípade je potrebné použiť redukciu. Odporúčame však dymovod redukovať maximálne o 30 mm. Pri výbere redukcie 150/160/1,5 mm to znamená, že prvý rozmer (153 mm) bude pre nasadenie na zúženú stranu rúrky s priemerom 150 mm, druhý rozmer (159 mm) je pre zasadenie do nezúženej strany rúrky priemeru 160 mm a tretí rozmer je hrúbka plechu.

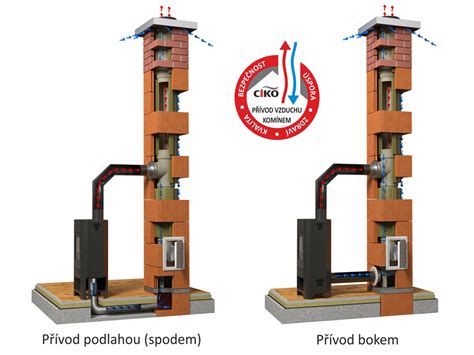

Princípy Správneho Napojenia Dymovodu na Komín

Základným parametrom pri inštalácii je typ komína, do ktorého dymovod zapájame.

Typy Komínov a Ich Špecifiká

Rozlišujeme tehlové, keramické, nerezové alebo šamotové komíny. Najjednoduchšie zapojenie kachlí je práve u nerezového komína. Pokiaľ máte priemer dymovodu u komína úplne rovnaký ako je váš dymovod u kachlí, môžete kachle zapojiť rovno na komín. U šamotového komína je zapojenie objektívne najzložitejšie. Firma Schiedel má v ponuke technologický postup a príslušenstvo na opravu miesta napojenia, pričom dodatočné napojenie je možné urobiť na všetkých typoch keramických komínov. Odporúča sa použiť originálne dielce a využiť služby certifikovanej firmy.

Metódy Pripojenia: „Po Vode“ a „Po Dyme“

Spôsob napojenia dymovodu na komín závisí od niekoľkých faktorov. Dymovody sa do seba zasúvajú zvar na zvar a potom sa otáča na potrebnú stranu.

• Zapojenie „po vode“: Spočíva v tom, že kondenzát, ktorý sa môže vytvárať v komíne a dymovode, je vedený naspäť do spotrebiča, kde sa odparí. Dymovod sa zapája zúženou časťou nadol (smerom k spotrebiču), a teda kondenzát nevyteká mimo dymovod. Na hrdlo spotrebiča sa dáva antikondenzačný nadstavec. Predpokladajme, že náš spotrebič nie je takto konštruovaný. Na hrdlo spotrebiča sa umiestňuje antikondenzačný nadstavec. Po jeho umiestnení dosiahneme to, že kondenzát bude stekať priamo do vnútra spotrebiča. Ďalšie časti dymovodu sú vždy nasúvané zúženým koncom v smere spotrebiča, aby sme sa vyhli možnému vytekaniu kondenzátu v ktoromkoľvek mieste dymovodu.
• Zapojenie „po dyme“: Používa sa častejšie, najmä ak je teplota spalín zo spotrebiča dostatočne vysoká (cca 300°C a viac) a nehrozí riziko kondenzácie. Dôvodom je aj to, že väčšina spotrebičov nie je prispôsobená pre napojenie dymovej rúry zúženou časťou na spotrebič. Nevýhodou tohto spôsobu napojenia je možný únik kondenzátu cez spoj dymovodu, ak nemá komín nad ústím tzv. komínovú misku.

Predchádzanie Poškodeniu Keramických Komínových Vložiek

Vyberajte prosím spôsob napojenia dymovodu na sopúch zodpovedne. Veľmi častou chybou je nesprávny spôsob zaústenia dymovodu do sopúcha. Priamo sa zaústi čierna dymovodová rúra do šamotového sopúcha s nedostatočnou medzerou, dilatáciou, a dôjde k prasknutiu sopúcha. Dymovod sa nikdy nesmie napojiť do keramického komína bez dilatačného materiálu, t.j. nesmie sa zasunúť do vnútra sopúcha tak, že pri roztiahnutí dymovodu (vplyvom tepla) praskne sopúch.

Pre napojenie dymovodu do komína je najlepším riešením vonkajšia prechodka. Táto absolútne eliminuje riziko prasknutia šamotovej komínovej vložky. Ďalšou voľbou je možnosť použitia vnútornej prechodky s tesniacou šnúrou. Palomino ponúka nerezové prechodky do keramického komína (typu Schiedel, Leier, Prespor, Qatro...) s povrazcom, ktoré umožňujú bezpečné napojenie nerezového dymovodu do komína. V opačnom prípade hrozí deformácia keramickej komínovej vložky, ktorej oprava je ťažko riešiteľná. Vonkajšia prechodka sa nasunie navrch keramickej (šamotovej) komínovej vložky. Jej využitie je hlavne tam, kde sa neodporúča redukovanie dymovodu vzhľadom na nízky komínový ťah.

Inštalácia a Konštrukcia Dymovodu

Správna inštalácia dymovodu je kľúčová pre bezpečnosť a optimálny výkon vášho vykurovacieho zariadenia.

Optimálne Umiestnenie a Smerovanie

Optimálnou možnosťou je pripojiť kachle do komína najkratším variantom. Ideálnym prípadom je zapojené zadného dymovodu pomocou 25 cm dlhej rúry, zdere a ružice priamo do komína, pokiaľ to dovolí samotná konštrukcia kachlí. Dymovody by mali stále stúpať, aby dym mal čo najmenší odpor. Ideálne je mať v zostave čo najmenej kolien, kde dym musí rapídne zmeniť smer. Dymovod by nikdy nemal smerom k sopúchu klesať alebo byť v rovine.

Vzdialenosť od Horľavých Materiálov

Ďalej dajte pozor na dostatočnú vzdialenosť dymovodov od ktorýchkoľvek horľavých materiálov (dvere, plastové okná, trámiky a ďalšie). Inštalácia dymové cesty musí spĺňať vzdialenosti od horľavých hmôt uvedených v norme STN 061008. Teplota horenia sadzí je približne 1000°C. Číslo za písmenom G (napr. G450) označuje minimálnu vzdialenosť od horľavých materiálov v mm (v našom príklade majú byť horľavé materiály vo vzdialenosti najmenej 450 mm od dymovodu).

Komponenty Dymovodného Systému

Pre správnu a bezpečnú inštaláciu dymovodu sú potrebné rôzne komponenty, ktoré zabezpečujú jeho funkčnosť a tesnosť.

Tu je prehľad základných komponentov:

1. Rovné dymovodné rúry: Dostupné v rôznych dĺžkach (napr. 250 mm, 500 mm, 1000 mm), často s tesnením.
2. Koleno: Pre zmenu smeru dymovodu. Pevné kolená so silikónovým tesnením sú vhodné pre krby a peletové kachle. Kolená s revíznym otvorom umožňujú ľahšie čistenie.
3. T-kus: Sú dostupné s revíznym otvorom a silikónovým tesnením (napr. ∅100mm) na odvod spalín z peletových kachlí a krbov.
4. Spojky: Spojka samec na spojenie dvoch mufových častí rúr, spojka samica s dvoma tesneniami na spojenie dvoch niplových častí dymovodu.
5. Redukcie: Pre pripojenie dymovodu s odlišným priemerom ako výstup zo spotrebiča alebo vstup do komína.
6. Antikondenzačný nadstavec: Pre zapojenie "po vode" a zamedzenie vytekaniu kondenzátu.
7. Komínová miska: Slúži ako záslepka dymovodu alebo zber kondenzátu spalín, prípadne s odtokom na bezpečné odvádzanie kondenzátu.
8. Tesnenia: Červené silikónové tesnenia sú odolné voči vysokým teplotám, spalinám a kondenzátu, určené pre peletové dymovody a komínové systémy.
9. Pripojovacie sady: Napr. sada WKCP pre bezpečné napojenie peletových kachlí a kotlov na keramický komín (vrátane tesnenia a z ocele).
10. Nastaviteľná objímka: Na komín a dymovod umožňuje presné nastavenie vzdialenosti od steny a zvyšuje stabilitu dymovodu.

Regulácia Ťahu Pomocou Klapky

Niektoré spotrebiče majú z výroby zabudovanú komínovú klapku, iné ju však nemajú. O použití komínovej klapky rozhoduje komínový ťah. Pri nových komínoch s dobrým ťahom odporúčame použitie komínovej klapky. Pri starších komínoch alebo redukovaných dymovodoch s nižším komínovým ťahom je použitie klapky zbytočné. Ak si nie ste istí kvalitou komínového ťahu, je vhodné klapku nainštalovať. Vďaka klapke dokážete regulovať ťah komína a tým znížite spotrebu a zároveň zvýšite účinnosť kachlí. Ak plánujete zakúpiť teplovzdušný výmenník, určite odporúčame umiestniť klapku hneď nad výmenník. Vďaka uzatvorenej klapke sa väčšina spalín zdrží vo výmenníku a ten odovzdá oveľa viac tepla.

Kondenzát v Dymovode: Príčiny a Prevencia

Kondenzát v dymovode vzniká, keď sa vodná para obsiahnutá v spalinách ochladí a skvapalní na vnútorných stenách dymovodu. Tento jav môže viesť k viacerým problémom, ako je korózia dymovodu, zníženie jeho životnosti či nepríjemný zápach. V dymovodoch sa nesmie vytvoriť kyslé prostredie, ktoré vzniká pri pálení plastov a iného odpadu.

Spaliny z kotlov sa v komíne ochladia a vznikne tu tekutý kondenzát, ktorý sa vracia dymovou cestou (dymovodom) späť do kotla, alebo stečie do vymetacieho otvoru na dne komína. Aby ste minimalizovali tvorbu kondenzátu, je dôležité dodržiavať nasledujúce zásady:

• Správne zapojenie dymovodu: Dymovod by mal byť inštalovaný s miernym stúpaním smerom ku komínu. Zapojenie „po vode“ pomáha viesť kondenzát späť do spotrebiča.
• Používanie suchého paliva: Vlhké drevo alebo iné nevhodné palivá obsahujú viac vody, čo zvyšuje pravdepodobnosť kondenzácie.
• Správny priemer dymovodu: Ak je priemer dymovodu príliš veľký, spaliny sa môžu rýchlejšie ochladzovať, čo vedie k tvorbe kondenzátu.
• Inštalácia antikondenzačného nadstavca: Antikondenzačný nadstavec zachytáva kondenzát a zabraňuje jeho vytekaniu mimo dymovodu.
• Pravidelná údržba a čistenie: Pravidelné čistenie dymovodu a komína od sadzí a dechtu zabraňuje ich hromadeniu, čo môže prispieť k zníženiu kondenzácie.

Normy a Predpisy pre Dymovody na Slovensku

Pri montáži dymovodov na Slovensku je nevyhnutné dodržiavať platné normy a predpisy, ktoré zabezpečujú bezpečnosť a správnu funkčnosť vykurovacích systémov.

Certifikácia CE

CE certifikát potvrdzuje, že dymovod spĺňa prísne európske normy týkajúce sa bezpečnosti, ochrany zdravia a životného prostredia. Pre mnohé výrobky, vrátane dymovodov, je označenie CE povinné pri ich uvádzaní na trh v rámci Európskej únie. Označenie CE zvyšuje dôveru spotrebiteľov v kvalitu a bezpečnosť výrobku. Pri výbere dymovodu je preto nevyhnutné overiť, či má výrobok platný CE certifikát. Musí na nich byť uvedený výrobca, materiál, tepelná odolnosť a tiež to, že výrobok má certifikát o zhode CE.

Kľúčové Slovenské Technické Normy a Vyhlášky

Dodržiavanie uvedených noriem a predpisov je nevyhnutné pre bezpečnú a efektívnu prevádzku vykurovacích systémov.

• Vyhláška Ministerstva vnútra SR č. 401/2007 Z. z.: Táto vyhláška ustanovuje technické podmienky a požiadavky protipožiarnej bezpečnosti pri inštalácii a prevádzkovaní palivových spotrebičov, ako aj pri výstavbe a používaní komínov a dymovodov.
• STN EN 13384-1: Táto európska norma, prijatá ako slovenská technická norma, sa zaoberá navrhovaním, montážou a uvedením do prevádzky komínov a dymovodov pre otvorené spotrebiče.
• STN 73 4210 a STN 73 4201: Tieto normy stanovujú požiadavky na navrhovanie, výstavbu a prevádzku komínov a dymovodov.
• STN 06 1008: Norma pre vzdialenosti od horľavých hmôt.

Označenia ako T600 (teplotná trieda), N1 (spaliny odvádzané prirodzeným ťahom), D (pre suchú prevádzku), Vm - L01200 (oceľový plech), a G (odolnosť voči vyhoreniu sadzí s uvedením minimálnej vzdialenosti od horľavých materiálov) sú dôležité pre správny výber a inštaláciu dymovodov.

Bezpečnosť, Údržba a Životnosť Dymovodov

Zabezpečenie bezpečnosti vášho dymovodu je kľúčové pre správnu a bezpečnú prevádzku vykurovacieho systému. Dymovody sú určené na pripojenie ohrievačov na tuhé palivá do komína pre teplotu spalín nepresahujúcu 400 °C.

Pravidelné Čistenie

Pri zostavovaní dymovodu je dobré tiež myslieť na každoročné preventívne čistenie. Napomôcť tomu môžete napríklad koleno alebo rúra s čistiacim otvorom. Podľa vyhlášky Ministerstva vnútra SR č. 401/2007 Z. z. sa pre spotrebiče na pevné palivá s výkonom do 50kW nariaďuje čistenie každé 4 mesiace. Pripomíname, že podľa normy je za stav komína a dymovodov zodpovedný prevádzkovateľ. Dymovody je nutné udržiavať čisté (priechodné) v celej dĺžke a priereze. Čistenie je nutné vykonávať rovnako často ako čistenie komína, „niekoľkokrát za sezónu“.

Najjednoduchšie čistenie je u spotrebičov, ktoré majú dymovod viditeľný. Dymovod by sa mal dať rozobrať a každý jeden diel skontrolovať a vyčistiť. Trochu zložitejšie je to u spotrebičov, ktoré majú dymovod obstavaný. Preto by sa malo myslieť na čistenie dymovodu už pri samotnej stavbe krbu a výbere jednotlivých dielov dymovodu. Odporúčame montáž dymovodu s aspoň jedným čistiacim otvorom. Ideálne je umiestniť čistiace otvory do 90° kolien, ak máte veľa oblúkov. Ak nemáte kolená, tak kamkoľvek do rovnej rúry. Ideálny stav je, keď môžete nečistoty v dymovodoch vymiesť do komína a do kachlí. V krbovej obostavbe by sa mal nainštalovať revízny otvor, aby sa cezeň dal vyčistiť dymovod.

Zabezpečenie Stability Dymovodu

Pre zvýšenie stability dymovodu sa používa upevňovacia objímka. Objímka zabraňuje samovoľnému vysunutiu dymovodu zo sopúcha. Pre dymovod s dĺžkou nad 2m sa jej použitie vyžaduje (Vyhláška Ministerstva vnútra č. 401/2007 Z. z.).

Životnosť Dymovodu a Faktory Ovplyvňujúce Ju

Životnosť dymovodu závisí od viacerých faktorov, vrátane materiálu, hrúbky stien, spôsobu používania a pravidelnej údržby. Dymovody s hrúbkou steny 2 mm majú minimálnu životnosť 20 rokov, ak kúrite suchým drevom, uhlím, peletami atp. Je dôležité, aby sa v dymovodoch nevytvorilo kyslé prostredie, ktoré vzniká pri pálení plastov a iného odpadu. Pokiaľ budú dymovody vidieť a nebudú teda schované či zamurované, je potreba vedieť, že pri vysokom rozpálení, nerezové dymovody začínajú meniť svoju farbu. Pravidelná údržba a odborná inštalácia sú kľúčové pre bezpečnú prevádzku a dlhú životnosť dymovodu.

Časté Chyby pri Inštalácii Dymovodu

Pri inštalácii dymovodu sa často vyskytujú chyby, ktoré môžu ovplyvniť bezpečnosť a účinnosť vykurovacieho systému. Ich znalosť pomáha predchádzať potenciálnym problémom.

• Nesprávny výber materiálu dymovodu: Použitie materiálov, ktoré nie sú odolné voči vysokým teplotám spalín, môže viesť k ich poškodeniu, korózii a zhoršeniu výkonu dymovodu, čo môže znížiť bezpečnosť celého systému.
• Nedostatočná vzdialenosť od horľavých materiálov: Nedodržanie minimálnej vzdialenosti medzi dymovodom a horľavými konštrukciami môže zvýšiť riziko požiaru.
• Nesprávny priemer dymovodu: Ak je priemer dymovodu príliš malý alebo naopak príliš veľký v porovnaní s vývodom zo spotrebiča a vstupom do komína, môže to znížiť ťah komína a viesť k hromadeniu spalín.
• Nesprávne napojenie dymovodu do komína: Chybné zaústenie dymovodu do sopúcha bez dilatácie alebo poškodenie keramickej vložky v dôsledku tepelnej rozťažnosti môže viesť k prasknutiu komína.
• Nedostatočný prístup pre čistenie: Ak nie sú nainštalované čistiace otvory alebo revízne dvierka, údržba a čistenie dymovodu sú komplikované, čo vedie k hromadeniu sadzí a dechtu a zvyšuje riziko požiaru.
