Vysokonapäťové (VN) rozvádzače sú jedným z kľúčových prvkov elektrizačnej infraštruktúry, slúžiacim na bezpečnú distribúciu a spínanie elektrickej energie v rozsiahlych sieťach. Používajú sa v distribučných trafostaniciach, priemyselných areáloch, nemocniciach, dátových centrách, verejných budovách a logistických centrách. VN rozvádzače patria medzi takzvané vyhradené technické zariadenia s vysokou úrovňou rizika, pretože v nich dochádza k spínaniu vysokých napätí a prúdov, ktoré môžu pri poruche viesť k oblúkovým výbojom, požiarom alebo haváriám.

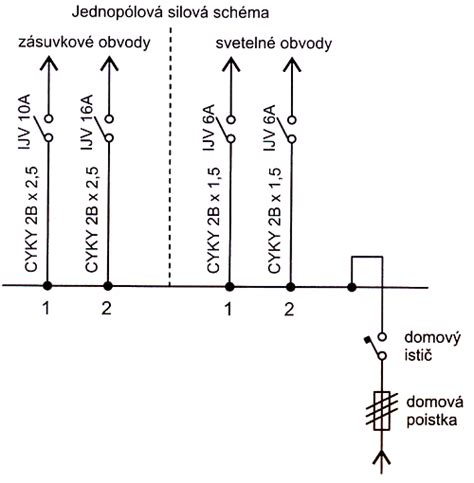

Konštrukcia a typy VN rozvádzačov
Historicky sa rozvádzače delili podľa typu izolácie, konštrukcie a spôsobu inštalácie:
- Vzduchom izolované rozvádzače: Ide o najstarší a historicky najrozšírenejší typ konštrukcie, kde je primárna izolácia tvorená vzduchom.
- Plynom izolované rozvádzače (GIS): Izoláciu tvorí izolačný plyn (najčastejšie SF6). GIS rozvádzače majú malé rozmery, vysokú spoľahlivosť a nízku potrebu údržby. Používajú sa v mestách, kde je drahý priestor, a v kritických objektoch.
- Kompaktné jednotky (RMU): Sú určené s jednoduchou funkciou pre rozvod v mestách a priemyselných areáloch.
- Kovom zakrytované rozvádzače: V týchto konštrukciách je kovová skriňa použitá na uzavretie všetkých častí.
Pre moderné distribučné siete 22 kV sa často využívajú modulárne kompaktné rady, ako napríklad Uniflorc a Modularc, ktoré sa vyznačujú kompaktným prevedením. Káble a zbernice sú v nich vzájomne izolované vzduchom a spínacie resp. vypínacie prvky sú izolované plynom SF6.
Ako preprogramovať tlačidlá ovládania Vu+
Diaľkové ovládanie a diagnostika
Diaľkovo ovládané distribučné trafostanice 22 kV sú vybavené diaľkovou signalizáciou stavov, diaľkovo ovládanými odpínačmi, ako aj systémom diaľkovej lokalizácie porúch. Zariadenie umožňuje výrazne znížiť čas obnovenia dodávky pri poruchách v sieti 22 kV.
Technologické zariadenia diaľkového ovládania sú umiestnené v kovovom rozvádzači ležiacom pevne na rozvádzači VN. Tento systém obsahuje:
- Hlavnú telemetrickú jednotku (napr. SAT TM 1703) a pomocnú jednotku (RTU 7.4).
- Modem GPRS pre prenos dát do dispečerského systému.
- Záložný akumulátor zabezpečujúci minimálne 12 hodín autonómnej prevádzky.

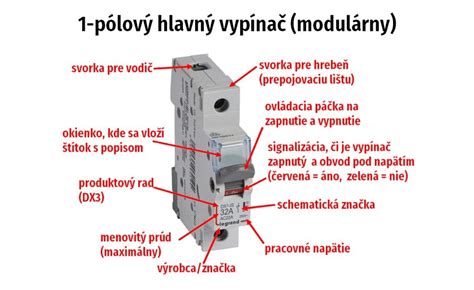

Vypínače a odpínače môžu byť ovládané diaľkovo pomocou motorových pohonov. Diaľkovo ovládaná trafostanica poskytuje prehľad o stavoch systému a umožňuje diaľkovo ovládať odpínače vývodových polí.
| Komponent | Funkcia |
|---|---|
| Telemetrická jednotka RTU 7.4 | Riadenie, zber dát, elektrické ochrany |
| Záložný zdroj (2x12V, 35Ah) | Zabezpečenie prevádzky pri výpadku napájania |
| Modem GPRS | Prenos informácií do dispečingu |
Bezpečnosť a ochrana siete
Hlavným rizikom pri prevádzke VN rozvádzačov je arc flash - oblúkový elektrický výboj. Preto sú VN rozvádzače vybavené inteligentnými systémami, ktoré chránia sieť pred poruchami. Telemetrická jednotka RTU 7.4 je vybavená skratovou, časovo nezávislou a zemnou nesmerovou ochranou. Ochrany nepôsobia na žiadne výkonové spínače, ich úlohou je signalizovať prechod poruchového prúdu.
Pri každom pôsobení ochranných funkcií sa uloží poruchový záznam, ktorý možno následne podrobiť analýze. Analýza poruchových záznamov umožňuje overovať správnu funkciu celého systému a vyhodnocovať príčiny porúch. Z praxe je zrejmé, že tieto systémy sa výraznou mierou podieľajú na znižovaní času odstraňovania porúch a následnej nedodávky elektrickej energie.
