Komplexný sprievodca nadkrokvovou izoláciou a jej detailmi pri pomúrnici

V posledných rokoch sa na bývanie začali využívať aj podkrovné priestory, čo vyvolalo požiadavky na ich zatepľovanie. Najprv sa tepelná izolácia vkládala len medzi krokvy, často nepresahujúce 180 mm. Táto výška spočiatku vyhovovala, ale podľa súčasných platných noriem už nespĺňa požiadavky, preto sa tepelná izolácia začala pokladať aj pod vlastné krokvy. V súčasnosti sa minimálne hrúbky zateplenia (ak chceme splniť požiadavky normy) pohybujú okolo 300 mm. Nadkrokvová izolácia predstavuje moderné a vysoko účinné riešenie na zabezpečenie optimálnej tepelnej ochrany strechy, minimalizáciu tepelných mostov a zachovanie priestoru v interiéri.

Čo je nadkrokvová izolácia a aké sú jej hlavné výhody

Strešná izolácia na krokvy je spôsob tepelnej izolácie, pri ktorom sa izolačný materiál ukladá z vonkajšej strany strechy. Keďže izolačný materiál sa pripevní ako samostatná vrstva medzi škridly a krokvy, na streche sa vytvorí súvislá izolačná plocha bez tepelných mostov. Pri montáži izolačného materiálu zvonku navyše nedochádza k zásahu do obytného priestoru v dome. Celá skladba je umiestnená z hornej strany krokiev, takže sa nezníži obytný priestor v podkroví.

Nadkrokvová izolácia je jedným z najefektívnejších spôsobov izolácie strechy domu. Zateplenie nad krokvami účinne zabraňuje vzniku tepelných aj akustických mostov a umožňuje dokonalé položenie parozábrany. Nesporná výhoda systému spočíva v ochrane nosnej konštrukcie krovu pred negatívnym pôsobením vonkajších podmienok (striedanie teplôt, výkyvy vlhkosti), čo pozitívne vplýva na životnosť konštrukcie. Pri aplikácii nadkrokvovej izolácie ostávajú jednotlivé krokvy v interiéri priznané bez nutnosti použitia ďalších riešení. Preto je ideálna na zruby a podkrovia, kde z estetických, pamiatkových a iných dôvodov chcete zachovať priznané krovy. Nadkrokvová izolácia sa oplatí najmä pri novostavbách alebo ak sa tak či tak plánuje kompletná rekonštrukcia strechy.

Materiály pre nadkrokvovú izoláciu

Na nadkrokvovú izoláciu možno použiť rôzne izolačné materiály. Keďže sa však izolačné dosky montujú z vonkajšej strany strechy, musia byť pevné a schopné odolávať vysokým teplotným výkyvom. Výber izolačných materiálov je preto obmedzený a zároveň sa odporúča inštalovať len izolačné materiály vysokej kvality. Tri najbežnejšie izolačné materiály pre tento typ izolácie strechy sú:

• Minerálna vlna (kamenná vlna, sklená vata)
• Syntetická izolácia (polyuretán, polystyrén)

Zvláštnu pozornosť si zasluhuje celoplošná izolácia z tvrdenej polyuretánovej peny (PUR/PIR), ktorá sa pokladá na krokvy. Túto môžeme použiť, ak chceme zachovať viditeľnú trámovú konštrukciu stropu. Polyuretánová pena je makromolekulárny materiál prevažne na organickej báze. Vzniká vzájomnou exotermnou reakciou - polyadíciou difenyl diisokyanátu a zmesou viacsýtnych polyéterov a polyesteralkoholov, aktivátorov, katalyzátorov, stabilizátorov, retardérov horenia, vody a pomocných expanzných látok. Vznikajúca polyuretánová hmota pení a vytvára uzavretú mikroskopickú bunkovú štruktúru, vďaka ktorej má výsledná PUR pena výborné tepelnoizolačné a hydroizolačné vlastnosti. Chemickým zložením jednotlivých komponentov možno ovplyvňovať časový priebeh chemickej reakcie, respektíve spôsob spracovania a predovšetkým výsledné mechanické vlastnosti - objemovú hmotnosť, pevnosť v tlaku a ďalšie parametre.

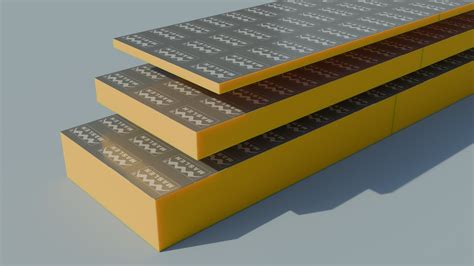

Materiál PIR tvoria kombinácie uretánových a izokyanurátových väzieb, kým PUR obsahuje hlavne uretánové väzby. Na rozdiel od materiálu PUR sa pri výrobe PIR uplatňujú okrem prebytočného izokyanátu aj polyesterové polyoly, ktoré zapadajú do jeho prstencovej štruktúry. Pre tento druh izolačných materiálov sa často používajú PUR/PIR izolácie obojstranne zabezpečené vrstvou hliníka (napr. 50 μm). PIR izolačné dosky Puren® PIR Unterdach sú určené pre nadkrokvovú izoláciu šikmých striech, často s plechovou krytinou. Izolačné dosky z tvrdej PIR peny s nakašírovanou hliníkovou fóliou 0,05 mm sú účinné a bez obsahu freónu. V prípade PUR/PIR dosahuje tepelná vodivosť λD hodnotu 0,024 W/(m . K). Systém charakterizuje tiež vysoká pevnosť v tlaku, preto nie sú potrebné ani žiadne dodatočné spodné konštrukcie.

Zabezpečenie vzduchotesnosti a parozábrany

Samotná tepelná ochrana ešte nevytvára zdravú obytnú klímu. K faktorom podstatne ovplyvňujúcim celkové pohodlie patrí relatívna vlhkosť vzduchu v obytných priestoroch. S konštrukčne správnou skladbou strechy sa vytvárajú podmienky pre zdravotne prijateľnú klímu v obytných priestoroch. Aby dom fungoval tak, ako má, je nevyhnutné zaistiť potrebnú vzduchotesnosť obalovej konštrukcie domu. Ak do domu fúka otvormi okolo okien alebo dokonca stenami (slabina drevostavieb), sú vzduchotechnika a rekuperačný výmenník takmer nanič. Teplo totiž nekontrolovateľne uniká. Netesnosti sú zároveň miestom, ktorým sa do konštrukcie dostáva vlhkosť z vnútorného vzduchu.

Vzduchotesná vrstva, ktorá je na vnútornej, teplej strane konštrukcie, má zamedziť prúdeniu vzduchu cez konštrukciu. Na tento účel možno využiť fóliu alebo do dosák zapracované materiály zabraňujúce prenikaniu vzduchu. Táto vrstva môže zároveň slúžiť ako parotesná vrstva, resp. vrstva zamedzujúca difúzii pár (tzv. parozábrana). Vrstva zamedzujúca prúdenie chladného vzduchu vplyvom nárazov vetra sa umiestňuje z vonkajšej, chladnej strany strešnej konštrukcie. Na tento účel sa používajú mnohé materiály, ako sú spodné krycie, hydroizolačné a podstrešné fólie. Na zaistenie ich správnej funkcie sa tieto fólie musia v oblasti napojenia a prestupov dôkladne a vzduchotesne zlepiť vhodnými lepiacimi páskami. Za najvhodnejšie riešene sa považuje použitie parotesnej fólie v ploche nad krokami v kombinácii s nadkrokvovou PUR/PIR izoláciou.

Pri difúzne otvorenom princípe vodná para síce môže prelínať materiálom zvnútra smerom von, ale voda vo forme kondenzátu sa z vonkajšieho prostredia nemôže dostať smerom dnu. Preto je dôležité dodržať správnu a bezchybnú skladbu materiálov tak, ako ju odporúča výrobca. Na tento účel sa vyrábajú PUR/PIR tepelné izolácie s rôznymi, difúzne otvorenými krycími vrstvami. Opäť je dôležité dbať na správnu a bezchybnú skladbu materiálov tak, ako ju odporúča výrobca.

V tomto prípade možno pomocou kladenia spodnej vzduchotesnej fólie na pohľadové debnenie ľahko dosiahnuť požadované plošné vzduchotesné vrstvy. Vzniknuté presahy sa však musia dobre zlepiť (napr. pomocou integrovaných samolepiacich pások). Z praktických a stavebno-fyzikálnych dôvodov sa umiestnenie vzduchotesnej vrstvy väčšinou vyžaduje na spodnú stranu krokiev v rámci vnútornej výstavby. Pri montáži dreveného debnenia (sadrokartónového podhľadu) na pero a drážku pod krokvy sa vzduchotesná vrstva musí už pripevniť a vzduchotesne pripojiť. Častým prípadom pri rekonštrukcii býva dodatočné izolovanie pôvodnej medzikrokvovej izolácie pomocou celoplošnej nadkrokvovej PUR/PIR izolácie. Môžeme vychádzať z predpokladu, že vo väčšine prípadov nie je inštalovaná žiadna parozábrana, prípadne je už poškodená a nevyhovujúca. Konštrukcia preto nie je dostatočne chránená pred difúziou vodnej pary. Funkčnosť plánovanej rekonštrukcie strešných plášťov je tu otázkou výpočtu a overenia difúzie, prípadne overenia nebezpečenstva vzniku kondenzátu a následného narušenia strešnej konštrukcie.

Normy a požiadavky na tepelnú izoláciu

S kvalitou izolácie strechy úzko súvisí nová tepelnotechnická norma (STN 730540-2:2013), ktorá sprísňuje požiadavky na kvalitu tepelnej izolácie budov vrátane izolácie strešných konštrukcií. S ohľadom na pomer tepelných strát cez strešné konštrukcie, ktoré v priemere predstavujú až 40% z celkových tepelných strát budov, definuje nová norma najprísnejšie práve požiadavky na ploché a šikmé strechy so sklonom ≤ 45°. Hodnota tepelného odporu R sa v ich prípade zvyšuje viac ako dvojnásobne - z 4,9 m².K/W na 9,9 m².K/W (hodnota platná od 1. januára 2015).

V praxi to znamená, že akby ste sa rozhodli použiť na zateplenie strechy rovnaký materiál, museli by ste pri zachovaní požiadaviek normy použiť izoláciu s viac ako dvojnásobnou hrúbkou (pri minerálnej vlne s λ = 0,039 W/(m.K) bude nutné použiť namiesto izolácie s hrúbkou 20 cm izoláciu s hrúbkou 40 cm). Pri tradičnom spôsobe zateplenia s vkladaním tepelnej izolácie medzi krokvy má rast hrúbky izolácie za následok zväčšovanie výšky krokiev, respektíve vyššiu spotrebu dreva v nosnej a pomocnej konštrukcii krovu a tým aj zvyšovanie nákladov na výstavbu strechy. Naopak, izolačné dosky PUREN dosahujú v porovnaní s bežnými minerálnymi izoláciami až o 45 % lepšie tepelnoizolačné vlastnosti - na dosiahnutie rovnakých hodnôt tepelného odporu R je tak potrebná menšia hrúbka izolácie. Jednotlivé PIR izolačné dosky sa kladú na krokvy z exteriérovej strany ako nadkrokvová izolácia a môžu sa používať v ľubovoľných hrúbkach. Na rozdiel od tradičného medzikrokvového systému zateplenia strechy nezasahujú do vnútorného obytného priestoru a nezmenšujú vnútornú dispozíciu. Systém z tohto dôvodu predstavuje ideálne riešenie nielen pri novostavbách, ale aj pri rekonštrukciách. Ako optimálne riešenie s ohľadom na dosiahnutie normou odporúčaných hodnôt tepelného odporu pre šikmé strechy sa ukazuje kombinácia tradičného spôsobu zateplenia tepelnej izolácie vkladaním medzi krokvy (s využitím priestoru medzi krokami) a zateplenia strešného plášťa pomocou systému nadkrokvovej izolácie PUREN. Hrúbky tepelnej izolácie sú v súlade s odporúčaniami tepelnotechnickej normy STN 730540. Izolačné dosky z tvrdej PIR peny PUREN PROTECT 022 (λ = 0,022 W/(m.K)) s kašírovanou hliníkovou fóliou s hrúbkou 0,05 mm majú na vrchnej strane aj hydroizolačnú fóliu. Panely nadkrokvovej izolácie sa spájajú na pero a drážku, čo zabezpečuje celoplošnú izoláciu bez škár a tepelných mostov.

Detaily inštalácie nadkrokvovej izolácie, so zameraním na pomúrnicu

Montáž nadkrokvovej izolácie sa vykonáva z vonkajšej strany strechy. Aby sa mohla pripevniť nová izolácia, je potrebné najprv úplne zložiť strešnú krytinu. Najprv sa na krokvy pripevní vhodné debnenie, ktoré slúži ako podklad pre izoláciu. Priamo na debnenie sa potom položí takzvaná parozábrana. Po pripevnení parozábrany nasledujú samotné izolačné dosky. Na zabezpečenie optimálnej tepelnej izolácie je veľmi dôležité, aby sa izolačný materiál ukladal starostlivo a bez medzier. Po pripevnení izolačných dosiek sa v ďalšom kroku pripevnia spodné krycie dosky. Tieto vodoodpudivé dosky odolné voči poveternostným vplyvom chránia podkladový izolačný materiál a krokvy pred vplyvmi počasia. Alternatívne sa tu môžu použiť aj takzvané podstrešné pásy. Potom sa pripevní kontralatovanie, na ktoré sa nakoniec pripevnia laty a nové škridly. Upozornenie: Zatiaľ čo medzikrokvovú alebo podkrokvovú izoláciu môžu namontovať aj domáci majstri, na inštaláciu nadkrokvovej izolácie si zavolajte odbornú firmu.

Riešenie detailu pri pomúrnici

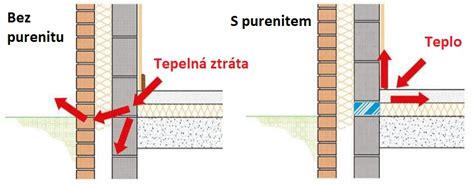

Riešenie detailov pri pomúrnici je kľúčové pre celkovú funkčnosť strešnej izolácie. Pomúrnica je miesto, kde sa stretáva niekoľko druhov materiálov s rozdielnym tepelným odporom, ako tehla, betón a drevo, a kde nastáva vysoké riziko vzniku tepelných mostov. Preto je dôležité venovať tomuto detailu náležitú pozornosť. Jedným z prvých krokov je debnenie pomúrnice polystyrénom. Ide o dôležitý krok zatepľovacieho procesu kvôli odstráneniu tepelných mostov.

Pri zatepľovaní okrajových častí, napríklad pri prechode na terasu, je potrebné zabezpečiť súvislú izoláciu. V mieste terasy prechádza polystyrén po celom obvode. Medzi terasou a domom nie je žiadna mechanická bariéra. Toto miesto je potrebné zaizolovať príslušnou vrstvou ako v celej ploche izolácie, napríklad prefúknutím 25 cm od hrany venca smerom do exteriéru. Zo spodnej strany k OSB doske je vhodné napojiť fasádnu izolačnú dosku (polystyrén alebo minerálna vata).

Zabezpečenie vzduchotesnosti v kritických miestach

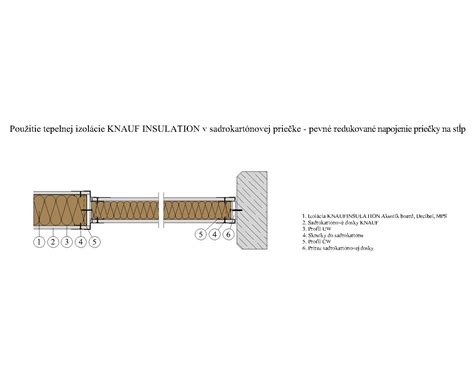

Pre zabezpečenie dlhodobej funkčnosti a vzduchotesnosti je nevyhnutné venovať pozornosť aj detailom pri inštalácii parozábrany a spájaní materiálov. Odporúča sa natiahnuť lepidlo nielen na obvodové steny, ale aj na vnútorné priečky, ktoré zasahujú do oblasti parozábrany. Používajú sa špeciálne rýchloschnúce lepidlá s nízkym obsahom vody. Dôležité je tiež poctivé latovanie s vhodnou osovou vzdialenosťou zo strany interiéru. Napojenie fólie musí prebehnúť aj po vnútorných priečkach, čo si vyžaduje zvýšenú pozornosť a spotrebu materiálu. Z tohto dôvodu sa odporúča murovať vnútorné priečky až po inštalácii parozábrany.

Na latovanie sa používajú preschnuté morené laty prvej triedy, do ktorých možno kotviť všetky následné inštalácie tak, aby sa nenarušila vzduchotesnosť fólií. Po latovaní sa aplikuje tesniaci tmel, ktorý sa používa pri napojení na stenu. Izolačné panely nadkrokvovej izolácie sa spájajú na pero a drážku, čo zabezpečuje celoplošnú izoláciu bez škár a tepelných mostov.
