Podlahové vykurovanie predstavuje moderný a efektívny spôsob ohrevu interiérov, ktorý si získava čoraz väčšiu popularitu. Jeho hlavnými výhodami sú vysoký tepelný komfort, rovnomerné rozloženie tepla a úspora nákladov na vykurovanie. Podlaha to nie je len vrchná nášľapná vrstva, ktorá dotvára celkový dizajn interiéru. Podlahu tvoria viaceré konštrukčné vrstvy, ktoré sa starajú o jej tepelnotechnické, fyzikálne a mechanické vlastnosti.
Pri výbere podlahovej konštrukcie by ste mali prihliadať na priestor, v ktorom sa bude podlaha nachádzať, a prevádzkové zaťaženie, ktoré bude musieť preniesť. Je totiž rozdiel, či sa bude nachádzať na prízemí alebo na poschodí. Ak sú podlahy umiestnené medzi rozlične vykurovanými priestormi, je potrebné zohľadniť aj možné tepelné straty a prenos hluku. Konštrukcia podlahy medzi vykurovanými priestormi má špecifické požiadavky, najmä pokiaľ ide o tepelnú a akustickú izoláciu.
Princíp fungovania podlahového vykurovania
Podlahové vykurovanie je nízkoteplotné sálavé vykurovanie. Teplo sa do miestnosti odovzdáva primárne sálaním z povrchu podlahy, čím sa zabezpečuje optimálne rozloženie teploty vzduchu vo vykurovanej miestnosti. Vďaka tomu môže byť teplota vzduchu pri podlahovom vykurovaní nižšia ako pri radiátorovom vykurovaní, čo vedie k úspore paliva pri zachovaní rovnakého pocitu tepelnej pohody.
Konštrukčné vrstvy podlahového vykurovania
Skladba podlahového vykurovania, či už teplovodného alebo elektrického, je takmer rovnaká a zahŕňa niekoľko kľúčových vrstiev, pričom každá plní svoju špecifickú funkciu:
1. Nosný betón (základná doska)
Táto vrstva, známa aj ako betónová mazanina, je základnou nosnou časťou konštrukcie. Zloženie podkladového betónu musí zodpovedať normovým predpisom. Pri zaliatí vykurovacích rúrok do 4 až 6 cm vrstvy betónu sa hmotnosť podlahy pohybuje od 80 do 100 kg/m², preto musí byť dostatočne nosná.
2. Tepelná izolácia
Tepelná izolácia plní funkciu zabránenia prenikaniu tepla do nižších podlaží. Zabraňuje tak tepelným stratám a zaisťuje efektívne smerovanie tepla nahor. Pri izolovaní podlahových konštrukcií je rozhodujúci typ konštrukcie podlahy a hlavná funkcia konštrukcie - tepelná alebo zvuková izolácia. Ak ide o tepelnú izoláciu, musí hrúbka izolácie vychádzať z výpočtu tepelných strát cez konštrukciu.
Moderné systémové dosky pre podlahové kúrenie, často s hrúbkou 30 mm, už v sebe integrujú tepelnú a akustickú izoláciu. Hrúbka 30 mm má tepelný odpor, ktorý zodpovedá minimálnej normovej hodnote 0,75 W/m2.K medzi vykurovanými priestormi. Pri použití polystyrénu EPS-T s útlmom kročajového hluku, pri hrúbke 30 mm je zabezpečený útlm požadovaných 28 dB.
Pre tepelnú izoláciu pod vykurovacou podlahou sa odporúča použiť tvrdú tepelnoizolačnú penu, napríklad dosky z penového polystyrénu (EPS) alebo tvrdého polyuretánu. Hustota materiálu by mala byť okolo 20 kg/m³ a stlačiteľnosť by nemala prekročiť 5 mm. Všetky minerálnovláknité materiály NOBASIL sú výborné i akustické izolanty, pričom výrazne eliminujú účinky krokového hluku.
3. Hydroizolácia
Pri podlažiach nad vykurovanými priestormi hydroizolačná vrstva a oddeľovacia fólia väčšinou vypadáva, pretože sa nepredpokladá styk so zemnou vlhkosťou. Separačná fólia sa však môže použiť ako ochrana tepelnoizolačnej vrstvy proti prenikaniu vlhkosti z betónovej mazaniny, alebo ako separačný účinok medzi vrstvami poteru.
4. Okrajové izolačné pásy
Okrajové izolačné pásy sa kladú pozdĺž celej vykurovanej miestnosti medzi podlahu a steny. Používajú sa ako vrstvy akustickej a tepelnej izolácie a kompenzujú dilatáciu podlahy. Minimálna hrúbka týchto pásov by mala byť 5 mm.
5. Roznášacia vrstva (betónový poter alebo anhydrit)
Toto je vrstva, do ktorej sú uložené vykurovacie rúrky alebo káble. V prípade teplovodného podlahového vykurovania ide o betónový poter alebo anhydritový poter. Minimálna hrúbka betónovej vrstvy nad rúrkami je 45 mm. Pri cementovom potere je podľa normy minimálna hrúbka 65 mm, zatiaľ čo pri anhydritovom poter je to 45 mm.
Anhydritové potery umožňujú rýchlejší nábeh podlahového kúrenia, majú lepšiu elasticitu a menšie nároky na konštrukčnú výšku. Pri anhydritových poteroch s podlahovým vykurovaním môže fáza ohrevu začať už po 7 dňoch. V miestnostiach s očakávaným extrémne zaťažením betónového lôžka sa odporúča vložiť výstuž (napr. kari-sieť), avšak pri anhydritových poteroch sa táto nesmie použiť, pretože sadra má na kov korozívne účinky.
| Parameter | Cementový poter | Anhydritový poter |
|---|---|---|
| Minimálna hrúbka | 65 mm (nad rúrkami 45 mm) | 45 mm (nad rúrkami 35 mm) |
| Prestup tepla | Štandardný | Rýchlejší nábeh |
| Elasticita | Štandardná | Lepšia elasticita |
| Konštrukčná výška | Vyššie nároky | Menšie nároky |
| Použitie výstuže (kari-sieť) | Odporúča sa pri extrém. zaťažení | Nesmie sa použiť (korózia sadry) |
| Začiatok ohrevu | Po 21 dňoch od betónovania, po 28 dňoch od položenia krytiny | Po 7 dňoch |
6. Tepelno-reflexná vrstva (pri teplovodnom systéme)
Časť tepla odovzdávaného vykurovacími rúrkami smerom nadol je po prechode transparentnou odraznou vrstvou reflektovaná od mikrotenkej vrstvy hliníka späť do vykurovacieho betónu. Odporúča sa asi 5 až 6 cm prekrytie s bodovým prelepením lepiacou páskou.
7. Podlahová krytina (nášľapná vrstva)
Podlahová krytina tvorí vrchnú vrstvu konštrukcie vykurovacej podlahy. Jej pokladanie je záverečnou fázou montážneho postupu. Tepelný odpor tejto vrstvy (Rkr) by nemal presiahnuť 0,15 m²K/W, pretože vyššie hodnoty pôsobia ako tepelná brzda. Uvedenej požiadavke zodpovedajú takmer všetky bežné podlahové krytiny.
Najvhodnejšími podlahovými krytinami pre vykurovaciu podlahu sú kamenné alebo keramické dlaždice, ktoré majú najlepšiu tepelnú vodivosť a reagujú na vykurovanie najrýchlejšie. Parkety z tvrdého dreva s hrúbkou do 8 mm sú tiež vhodné, ideálne nalepené. Textilné krytiny musia byť tepelne stále, antistatické a ich hrúbka by nemala presiahnuť 5 mm. Neodporúčajú sa textilné koberce s výškou vlasu nad 10 mm, PVC s penovou podložkou a parkety z mäkkého dreva. Pre lepší prestup tepla sa krytina nekladie na povrch podlahy voľne, ale fixuje sa lepením alebo kladením do vrstvy cementového poteru.
Špecifické požiadavky na izoláciu medzi vykurovanými priestormi
Od 1.1.2016 platí nová norma STN 73 0540-2, ktorá mení hodnoty izolácie podlahy. Pre podlahy medzi vykurovanými priestormi je minimálna normová hodnota tepelného odporu 0,75 W/m2.K. Tieto hodnoty budú v platnosti aj po roku 2020, pretože tzv. cieľová hodnota je zhodná s aktuálne normalizovanou.
Minimálne hrúbky vrstiev pre podlahové kúrenie medzi vykurovanými priestormi sú nasledovné: podlahová krytina 10-15 mm + poter 45-65 mm + systémová doska 30 mm. Tieto vrstvy tvoria celkovú minimálnu výšku podlahy. V ostatných podlažiach (podlažia nad vykurovanými priestormi) vypadáva hydroizolačná vrstva a doplnková izolácia, ktorá je potrebná pri styku so zeminou.
Dilatačné škáry
Betónové lôžko musí mať dilatačné škáry, ktoré umožňujú rozpínanie podlahy. Tieto škáry rozdeľujú jednotlivé vrstvy v celom priereze, od tepelnej izolácie až po povrch podlahy. Vyplňujú sa elasticko-plastickou masou alebo sa do nich zabudujú špeciálne škárové profily.
Pri plochách väčších ako 40 m² a jednej dĺžke viac ako 8 m je nevyhnutné plochy dilatovať, aby sa zabránilo vzniku trhlín. Dilatačné škáry musia byť aj v každom dverovom otvore. Okrajové dilatačné škáry sa vytvárajú na všetkých rozhraniach podlahy a stavebných prvkov pomocou dilatačnej pásky bez prerušenia až po vrchnú hranu podlahovej krytiny.
Typy podlahového vykurovania
Teplovodné podlahové vykurovanie
Pri teplovodnom podlahovom vykurovaní je teplonosným médiom teplá voda, ktorá sa rozvádza pomocou siete vytvorenej z plastohliníkových rúrok do jednotlivých miestností, pričom každá miestnosť tvorí samostatný okruh. Najčastejšie sa vyhotovuje mokrým spôsobom, kedy sú vykurovacie rúrky uložené v betónovom potere priamo nad tepelno-zvukovou izoláciou. Celý priestor sa rozdelí na jednotlivé okruhy, ktoré možno regulovať zmenou prietoku vody v danom okruhu.
Elektrické podlahové vykurovanie
Pri elektrickom podlahovom vykurovaní je zdrojom tepla elektrická energia pôsobiaca prostredníctvom termokáblov. Životnosť uvádzaná výrobcom je 40 až 50 rokov. Systém sa osvedčil pre rovnomerné šírenie tepla po celom povrchu podlahy. Elektrické podlahové kúrenie sa môže deliť na hlavný vykurovací systém a doplnkové temperovanie podlahy.
Existujú dve hlavné možnosti:
- Elektrické vykurovacie fólie: Inštalujú sa priamo pod plávajúcu podlahu v suchej skladbe. Používajú sa s výkonom maximálne 80 W/m².
- Elektrické vykurovacie rohože: Po pokládke je potrebné zaliať ich do flexibilného lepidla alebo samonivelačnej hmoty, na čo možno klásť dlažbu alebo vinylové krytiny.
Elektrické podlahové vykurovanie riadia elektronické termostaty, ktoré podľa potreby využívajú zabudovaný priestorový alebo externý podlahový teplotný snímač.
Rozdeľovače podlahového kúrenia
Rozdeľovač podlahového kúrenia je kľúčovým komponentom teplovodného systému, ktorý slúži na kontrolu a distribúciu vykurovacieho média do jednotlivých slučiek alebo sekcií systému. V budovách s nízkou tepelnou potrebou môže stať len podlahové kúrenie. Pri kombinácii podlahového kúrenia s radiátormi je rozdeľovač vybavený dodatočnými ventilmi a regulátormi. Odporúča sa použiť dva oddelené rozdeľovače - jeden pre podlahové vykurovanie (s teplotou 30-35°C) a druhý pre radiátory (s teplotou 45-55°C). V prípade potreby je možné pred rozdeľovačom podlahového vykurovania nainštalovať termostatický ventil na zmiešanie vody na požadovanú nižšiu teplotu.
Prevádzka a inštalácia
So skúšobnou prevádzkou vykurovacej sústavy sa nemá začať skôr ako 21 dní po skončení betónovania. Samotná prevádzka nesmie začať skôr ako po 28 dňoch od položenia podlahovej krytiny. Požadovaná teplota sa dosiahne postupným zvyšovaním teploty vody denne o 5 °C až na požadovanú hodnotu. Potery so zabudovaným podlahovým vykurovaním je nevyhnutné prekúriť ešte pred položením podlahovej krytiny.
Pri poteroch sa prvý deň nastaví teplota vody na 20 °C, následne sa zvyšuje o max. 5 °C každých 24 hodín až na maximálnu teplotu 45 °C, ktorá sa udržuje niekoľko dní. Znižovanie teploty vody musí byť prevedené v obrátenom poradí. Celkový postup zaberie približne 14 dní.
Nezabudnite, že v podlahovej izolácii sa vedú potrubia kúrenia, vody, kanalizácie, elektrické rozvody a ostatné inštalácie. Dopredu si naplánujte skladbu podlahy. Odporúčame izoláciu podlahy rozdeliť na viacero vrstiev. Prvá vrstva v hrúbke 40-50mm, ktorá dorovná výšku rozvodov inštalácii na zemi ako je napríklad kanalizácia. Druhá vrstva izolácie už previaže prvú vrstvu a tým dostanete rovný povrch. Teraz už môžete bezproblémov položiť systémovú dosku na podlahové kúrenie.
Plávajúce podlahy
Najbežnejším typom podlahovej konštrukcie, ktorá je vhodná do rodinných domov či bytov, je plávajúca podlaha. Tento typ podlahy sa odporúča použiť do priestorov, kde plošné zaťaženie nepresiahne viac ako 500 kg/m2. Pojem plávajúca podlaha znamená, že podlaha nie je pevne spojená s podkladom a ani s vertikálnymi konštrukciami v miestnosti. Od nosnej základnej vrstvy je oddelená pružným materiálom, ktorý spôsobuje tzv. plávanie. Hlavný dôraz sa kladie na akustiku.
Plávajúca podlaha sa delí na niekoľko druhov podľa materiálového riešenia a technológie realizácie. Do plávajúcich podláh sú určené výrobky NOBASIL PTN, NOBASIL PTE, PTS a NOBASIL PVT.
Ľahká plávajúca podlaha (LPP)
Pri ľahkej plávajúcej podlahe (LPP) je nutné roznášaciu vrstvu urobiť v dvoch vrstvách tak, aby bola striedavá orientácia dosiek. Vrchnú roznášaciu vrstvu tvoria veľkoplošné dosky: cementotrieskové, drevoštiepkové (OSB), drevotrieskové, sadrokartónové alebo sadrovláknité. Pri doskách hrubších ako 22 mm je nutné použiť spájanie jednotlivých kusov na pero a drážku.
- V prípade použitia izolácie PTS v LPP alebo ALP celková hmotnosť nábytku, vybavenia a osôb v obytnom pristore (úžitkové zaťaženie) nesmie prekročiť 500 kg/m2. Pri tomto zaťažení dôjde k trvalému stlačeniu vrstvy izolácie o 2 mm.
- V prípade použitia izolácie PVT v LPP alebo ALP celková hmotnosť nábytku, vybavenia a osôb v obytnom pristore (úžitkové zaťaženie) nesmie prekročiť 1000 kg/m2. Pri tomto zaťažení dôjde k trvalému stlačeniu vrstvy izolácie o 2 mm.

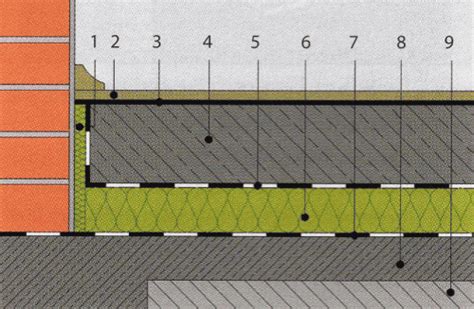

Ťažká plávajúca podlaha
Ako vrchná roznášacia vrstva sa používa armovaná betónová mazanina pri minimálnej hrúbke 50 mm a kvalite betónu C 20. Medzi betónovou mazaninou a betónovým poterom je potrebné použiť separačnú hydroizolačnú fóliu.
