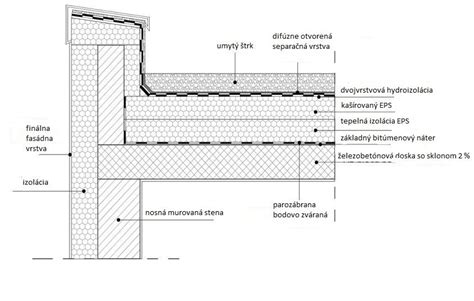

Správne vypracovaný technický výkres detailu napojenia plochej strechy na zvislú konštrukciu je kľúčovým prvkom pri zabezpečení dlhej životnosti a bezchybnej hydroizolácie stavby. Pri práci v programe AutoCAD je nevyhnutné vychádzať z overených skladieb a štandardizovaných postupov.

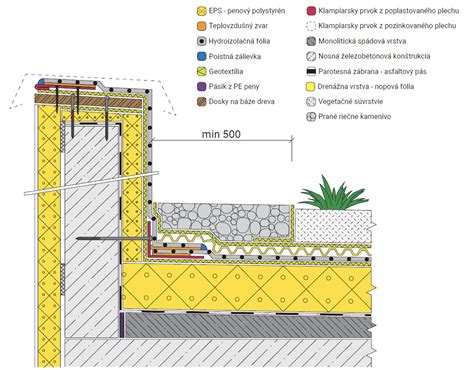

Štandardná skladba plochej strechy
Pre projekčné účely je k dispozícii bezplatná knižnica CAD a BIM blokov pre AutoCAD, AutoCAD LT, Revit, Inventor, Fusion 360 a ďalšie 2D a 3D CAD aplikácie firmy Autodesk. Katalog slúži pre výmenu užitočných blokov medzi užívateľmi CAD a BIM aplikácií.
Jedným zo základných podkladov pre detail je D01 - Standard Composition (D01_-_Běžná_Skladba_s_EPS.dwg), ktorý definuje štandardnú skladbu plochej strechy s využitím EPDM membrány. Táto skladba sa skladá z nasledujúcich vrstiev:
- Betónový záklop / monolit, penetrácia
- Parotesná zábrana - asfaltový pás
- Spádový klin EPS 150S (3%), EPS 100 (2 vrstvy)
- EPDM Rollgum Stick 1.14 mm, celoplošne lepená
Technické riešenie spojov a detailov
Pri spracovaní detailu napojenia na múr je nutné venovať pozornosť spojom hydroizolačného systému. Pre systém EPDM Rollgum sú špecifikované nasledujúce materiály:
Spoje: SA 008 Max lepidlo, Bond 007 tmel + Rollgum. Je dôležité mať na pamäti, že ide o schematický detail pre referenciu, preto je nutné každé riešenie verifikovať podľa konkrétnych podmienok projektu.
Prehľad materiálov pre detail
V nasledujúcej tabuľke je zhrnutý odporúčaný systém podľa distribútora Gumová Střecha s.r.o.:
| Vrstva / Prvok | Špecifikácia |
|---|---|
| Hydroizolácia | EPDM Rollgum Stick 1.14 mm |
| Lepidlo | SA 008 Max |
| Tmel | Bond 007 |
| Tepelná izolácia | EPS 150S a EPS 100 |
CAD bloky je možné sťahovať pre vlastné osobné a firemné použitie v CAD aplikáciách. Pri tvorbe výkresov v AutoCADe vždy dbajte na to, aby detail napojenia na múr korešpondoval s platnými normami pre ploché strechy a špecifikáciami konkrétneho výrobcu izolačných materiálov.
