Správne ukončenie hydroizolácie na teréne: Kľúč k dlhodobej ochrane spodných stavieb

Na Slovensku sa oblasť navrhovania a realizácie hydroizolácií spodných stavieb potýka s nedostatkom normového prostredia, ktoré by poskytovalo jasné vodítko pre projektantov a realizačné firmy. V tejto oblasti sa môžeme inšpirovať od našich susedov z Českej republiky, ktorí majú bohaté tradície a skúsenosti v navrhovaní hydroizolácií spodných stavieb premietnuté aj do predpisov. Ide napríklad o normy ČSN P 73 0600 Hydroizolace staveb - Základní ustanovení [1] a ČSN P 73 0606 Hydroizolace staveb - Povlakové hydroizolace - Základní ustanovení [2]. V tomto článku si predstavíme jeden z typických príkladov, s ktorým sa Atelier DEK stretol počas svojej expertnej činnosti na Slovensku, a detailne rozoberieme, ako k problematike ukončenia hydroizolácie pristupovať.

Prípadová štúdia: Chybný návrh hydroizolácie rodinného domu v Nitre

Popis objektu a pôvodného stavu

Predmetom posúdenia bol trojpodlažný rodinný dom v zastavanej oblasti mesta Nitra, osadený do nepriepustného horninového prostredia svahovitého terénu. Objekt je podpivničený jedným podzemným podlažím (1. PP), ktoré zaberá pôdorysnú plochu 1. NP okrem priestoru garáže, ktorý nie je podpivničený. Suterén (1. PP) je čiastočne pod úrovňou terénu, pričom podlaha 1. PP má dve výškové úrovne na kótach -2,500 m a -2,800 m (terén = - 2,000 m až -0,050 m). Zásypy stavebnej jamy okolo objektu sú priepustné, zatiaľ čo podzemné podlažie je založené v relatívne nepriepustnom prostredí. Pôvodný hydroizolačný systém spodnej stavby bol navrhnutý a zrealizovaný z povlakovej hydroizolácie z dvoch oxidovaných asfaltovaných pásov (GLASBIT G200 S40) bez akýchkoľvek ďalších opatrení, ako je napríklad drenáž, ktoré by znižovali hydrofyzikálne namáhanie suterénnych konštrukcií. V projektovej dokumentácii nebol špecifikovaný spôsob realizácie povlakovej hydroizolácie ani zhotovenia detailov. Prechod vodorovnej hydroizolácie na zvislú bol riešený spätným spojom.

Zistené poruchy a ich príčiny

Po 1,5 roku od kolaudácie objektu sa v priestoroch interiéru začali objavovať prvé prejavy zatekania, ktoré sa prejavovali najmä v čase jarného topenia snehu v kombinácii s teplým dažďom. Pri prieskume boli zistené netesné miesta v časti spätného spoja. Lokálne bol spätný spoj zrealizovaný netesne, čoho dôkazom bolo naplavené bahno medzi asfaltovanými pásmi, ktoré neboli medzi vodorovnou a zvislou plochou vzájomne dostatočne zvarené. Ďalším netesným miestom bol dodatočne realizovaný prestup odvetrávacieho potrubia miestnosti vínotéky v podzemnom podlaží na severovýchodnej stene objektu. V dôsledku pôsobenia tlakovej vody dochádzalo v mieste spätného spoja a prestupu odvetrávacieho potrubia k vnikaniu vody do objektu a následnému kapilárnemu vzlínaniu vody konštrukciami stien a podláh. Uvedené skutočnosti potvrdzujú, že v tomto prípade išlo o nesprávny návrh hydroizolačnej ochrany spodnej stavby objektu vo vzťahu ku hydrofyzikálnemu namáhaniu.

Návrh riešenia od Atelieru DEK

Komplexné opatrenia na odstránenie porúch

Atelier DEK v rámci svojej expertnej činnosti spracoval posúdenie a následne odporučil postup odstránenia porúch zatekania do spodnej stavby objektu. Pri samotnom návrhu boli obmedzení okrajovými podmienkami existujúceho objektu, čo znamenalo, že v tejto fáze nebolo možné riešiť zvýšenie hydroizolačnej ochrany bez zásahu do nosných konštrukcií. Samotný návrh pozostával z realizácie novej zvislej hydroizolácie so správne zhotoveným napojením na pôvodnú hydroizoláciu a prechodom vodorovnej hydroizolácie na zvislú. Na tomto mieste je potrebné spomenúť i fakt, že aj tak elementárna vec, akou je spájanie povlakových hydroizolácií v prechode z vodorovnej na zvislú, je mimoriadne dôležitým prvkom pre spoľahlivosť celého hydroizolačného systému. Príkladom je spätný spoj, ktorý, ako z dlhodobých skúseností vyplýva, nie je možné pre špecifiká jeho technológie zhotovenia považovať za spoj vhodný do viac hydrofyzikálne namáhaných miest, napríklad podzemnou vodou. V rámci odstraňovania porúch hydroizolácie boli riešené aj prestupy inštalácií.

Keďže vybudovaním drenáže sa znížilo hydrofyzikálne namáhanie spodnej stavby, povlakovú hydroizoláciu bolo možné navrhnúť podľa [2] na vodu presakujúcu priľahlým pórovitým prostredím (gravitačná voda presakujúca horninovým prostredím okolo vertikálnych plôch podzemných častí budov). Hydroizolácia vodorovných plôch ostala bez akýchkoľvek ďalších opatrení, keďže sú tieto časti neprístupné (zakryté nosnými konštrukciami). Návrh hydroizolácie zvislých plôch pozostával z vyspravenia pôvodných asfaltovaných pásov a z nového celoplošne nataveného SBS modifikovaného asfaltovaného pásu s nosnou vložkou zo sklenenej tkaniny (napr. GLASTEK 40 SPECIAL MINERAL). Asfaltovaný pás bol navrhnutý tak, že sa zatiahol až na podkladný betónový žliabok drenážneho potrubia. K trvalému odvodneniu zásypu okolo celého objektu bolo odporučené systémové riešenie pomocou drenáže. Sprievodným opatrením bolo povrchové odvedenie vody smerom od objektu vytvorením nepriepustnej povrchovej úpravy odkvapovej časti okolo objektu a zároveň vhodným tvarovaním okolitého terénu. V rámci odstránenia prejavov zatekania v interiéri bolo navrhnuté odstránenie omietok do výšky 1m a preškrabanie škár v murive do hĺbky 20 mm. Týmto návrhom bolo zaistené lepšie vysušovanie stien.

Návrh drenážneho systému po etapách

Drenážny systém bol navrhnutý okolo celého pôdorysu suterénu objektu podľa zásad Atelieru DEK. Keďže objekt v časti garáže nie je podpivničený, realizácia celého drenážneho systému by bola náročná z technického i finančného hľadiska, preto bola navrhnutá samotná realizácia drenážneho systému po etapách.

I. etapa: Čiastočná realizácia drenáže

Ako prvú etapu sme navrhli riešiť drenáž od vstupu do objektu (severovýchodná stena) a pozdĺž steny kolmej na vstup do objektu (juhovýchodná stena). V súčasnej dobe sú zrealizované odporučené opatrenia v rozsahu drenážneho systému podľa I. etapy.

II. etapa: Rozšírenie drenáže a alternatívy

Pre prípad, ak by sa riešenie podľa I. etapy nepreukázalo ako postačujúce (po dobu cca 1 rok) a naďalej by dochádzalo k zatekaniu do suterénnych priestorov, sme navrhli pokračovať druhou etapou, pri ktorej sa drenáž dobuduje okolo celého objektu. Pri II. etape boli navrhnuté dve alternatívy riešenia (Alternatíva 1 a Alternatíva 2), z toho prvá alternatíva v dvoch možných vyhotoveniach (A alebo B).

• Alternatíva 1.A: Táto alternatíva je ekonomicky a technicky náročnejšia, keďže je potrebná realizácia razenej štôlne popod garáž pre vybudovanie drenážneho systému okolo objektu.
• Alternatíva 1.B: Druhým možným riešením prvej alternatívy v II. etape je riešenie technicky aj ekonomicky menej náročné, pozostávajúce z možnosti riešenia drenážneho systému výkopom vo vnútri garáže.

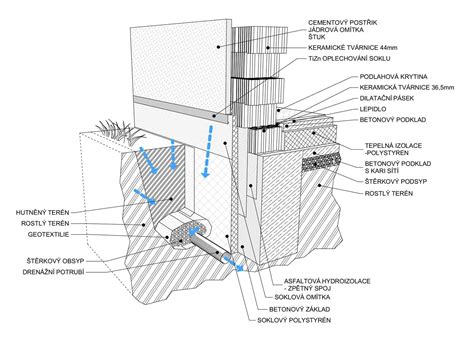

• Alternatíva 2: Druhou alternatívou riešenia II. etapy drenážneho systému bolo vedenie drenáže v nepodpivničenej časti (časti garáže) odsadením na minimálne 2 m vzdialenosť od objektu.

Z navrhnutých alternatív v II. etape sú alternatívy 1.A. a 1.B. ekonomicky a technicky náročnejšie ako alternatíva 2, zaručujú však vyššiu účinnosť drenážneho systému. Dôvodom je vedenie drenáže tesne popri zvislých obvodových konštrukciách podpivničenej časti objektu. Alternatíva 2 je ekonomicky aj technicky najmenej náročná na realizáciu, avšak jej účinnosť nie je úplne zaručená, keďže drenážny systém nie je vedený tesne popri zvislých stenách podpivničenej časti objektu a tým nemusí byť zabezpečené odvedenie vody z bezprostrednej blízkosti konštrukcií. Uvedený príklad je ilustračný k danej problematike.

Všeobecné princípy navrhovania hydroizolačnej ochrany podľa Atelieru DEK

Definícia hydrofyzikálneho namáhania

Hydroizolačný systém spodnej stavby objektu chráni objekt (t.j. jeho stavebné konštrukcie a vnútorné prostredie) proti vode a spravidla i proti ďalším vplyvom okolitého prostredia, ako je napríklad korózne namáhanie stavby (agresívna voda, bludné prúdy, chemicky znečistené horninové a pôdne prostredie okolo objektu a pod.) a zaťaženie stavby radónom z podložia objektu. Aby sme mohli správne navrhnúť hydroizolačnú ochranu spodnej stavby, musíme presne definovať a poznať, čomu má táto ochrana odolávať, respektíve čo má zabezpečovať. K tomu, aby sme mohli definovať požadované okrajové podmienky pre návrh samotnej dimenzie hydroizolačného povlaku, musíme vedieť správne definovať oblasti hydrofyzikálneho namáhania (expozície).

Hydroizolácia spodnej stavby je spravidla po zrealizovaní neprístupná. Riziká hydroizolačného neúspechu sú vysoké, a preto je potrebné návrhu a realizácii ochrany spodnej stavby venovať maximálnu pozornosť a dôraz. Atelier DEK k riešeniu dimenzií hydroizolačných povlakov uplatňuje náročnejšie kritériá než sú uvedené v [2], tabuľka C1, pričom sa prikláňa viac na stranu bezpečnosti. Interný predpis Atelieru DEK názorne vysvetľuje prístup k riešeniu návrhu hydroizolačnej ochrany spodných stavieb vo všetkých hydrofyzikálnych expozíciách.

Kritériá výberu hydroizolačného systému

Kritériá výberu systému hydroizolačnej ochrany pre danú hydrofyzikálnu expozíciu, dané korózne a mechanické namáhanie sú jeho spoľahlivosť, hydroizolačná bezpečnosť, prístupnosť a trvanlivosť. Požadovanú trvanlivosť systému hydroizolačnej ochrany stanoví investor objektu. Hydroizolačnú účinnosť, spoľahlivosť a prístupnosť hydroizolácie stanoví projektant na základe situácie stavby, navrhnutých konštrukcií a využitia priestorov pod úrovňou terénu. Predpokladané kritériá pre návrh hydroizolačného systému sa môžu v priebehu realizácie stavby meniť, preto je vhodné po výbere dodávateľa a vyjasnení technológií.

Preferované hydroizolačné materiály a systémy

Systém hydroizolačnej ochrany objektu zahŕňa funkčné trvalé odvodnenie priľahlého prostredia, aby sa voda nemohla hromadiť a pôsobiť tlakom. Ďalej navrhnuté hydroizolačné povlaky sú z hľadiska spoľahlivosti navrhnuté tak, aby sa riziko hydroizolačného neúspechu blížilo k nule. Atelier DEK preferuje hydroizolačné systémy s hydroizolačnými povlakmi na báze nataviteľných asfaltovaných pásov a fólií z mäkčeného PVC (PVC-P). Kombinácie povlakov týchto materiálových báz v jednom systéme hydroizolačnej ochrany je vzhľadom k ich obtiažnej spojiteľnosti neprípustná. Poznatky zhromaždené vychádzajú zo skúseností pracovníkov Atelieru DEK pri projektovaní, posudzovaní a riešení hydroizolácií spodných stavieb. Vzhľadom na početnosť a predovšetkým závažnosť porúch v oblasti hydroizolácií spodných stavieb, ako i veľkú náročnosť ich odstraňovania, považuje Atelier DEK túto oblasť za mimoriadne dôležitú.

Konštrukčné detaily hydroizolácie - kľúč k spoľahlivosti

Dôležitosť a princípy riešenia detailov

Konštrukčné detaily patria medzi najdôležitejšie miesta v systéme hydroizolácie. Možno povedať, že sú zložitejšie ako vlastná plocha hydroizolácie, preto im treba venovať zvýšenú pozornosť a snažiť sa, aby boli navrhnuté čo najlepšie a najspoľahlivejšie. Konštrukčný detail musí byť vždy robustnejší ako vlastná hydroizolácia v ploche. Jedným zo základných princípov riešenia detailov vodotesných izolácií spodnej stavby je určenie, či detaily plnia funkciu vodotesnej izolácie, alebo súčasne riešia aj ďalšie konštrukčné potreby spodných stavieb, napr. riešenie vodotesných izolácií v kombinácii s drenážnym systémom. Každý objekt je individuálny a vždy treba počítať s modifikáciou, úpravami konštrukčných detailov, ktoré treba spracovávať do projektovej dokumentácie podľa aktuálnej situácie riešeného objektu.

Špecifické detaily a ich realizácia

Konštrukčný detail musí byť realizovateľný, t. j. minimálna šírka zosilňovacieho pásu je 300 mm. Všetky konštrukčné detaily musia byť zosilňované. V prípade jednovrstvových povlakov sa pridáva zosilňujúci pás zhora a pri dvojvrstvových sa pridáva medzi jednotlivé vrstvy hydroizolačného povlaku. Základným princípom riešenia konštrukčných detailov - prestupov je zovretie izolačného povlaku medzi pevnú a voľnú prírubu. V prípade použitia plášťových prírub je nevyhnutné aj tesnenie priestoru medzi prestupujúcim telesom a vlastnou plášťovou prírubou. Každý hydroizolačný povlak treba kotviť na podklad.

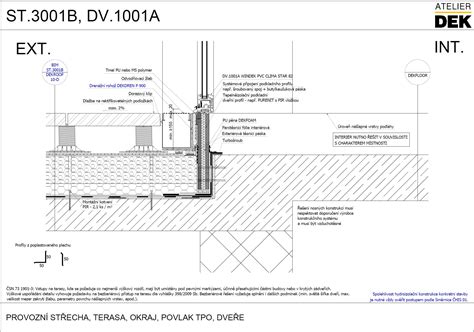

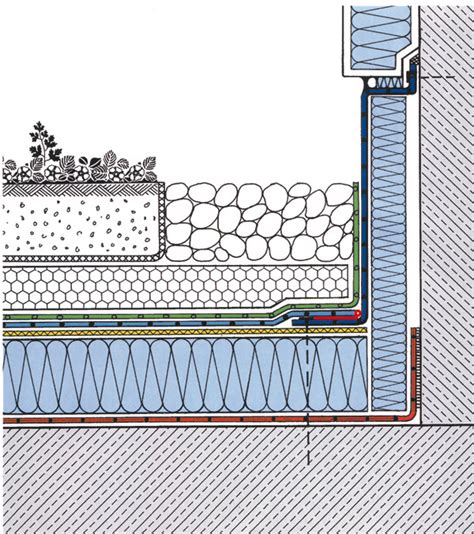

Dilatačné uzávery systémov vodotesných izolácií spodných stavieb s povlakovými izoláciami sú limitujúcim konštrukčným detailom systémov vodotesných izolácií spodných stavieb. Dilatačné uzávery musia rešpektovať možné pohyby, t. j. na bežnej ploche by mali byť zosilnené. Ukončenie hydroizolačného povlaku nad úrovňou terénu (U. T.) je veľmi dôležité, pretože zabraňuje prenikaniu vody za hydroizolačný povlak. Hydroizolácia musí byť vytiahnutá minimálne 150 mm nad U. T. Samozrejme, platí - čím viac, tým lepšie. V mnohých prípadoch je nevyhnutné spájať staré a nové hydroizolačné systémy spodnej stavby.

Typy aplikácie hydroizolácie na konštrukciu

• Na tuhú podkladnú konštrukciu staticky nezávislú s nosnými konštrukciami objektu (napr. paženie). Vhodné iba pre hydroizolačné fólie.
• Na tuhú podkladnú konštrukciu založenú spoločne s nosnými konštrukciami objektu (napr. primurovka).
• Na dokončenú stavebnú konštrukciu (spravidla izolovanie suterénnych stien z vonkajšej strany).
• Na dokončenú stavebnú konštrukciu (spravidla izolovanie suterénnych stien z vonkajšej strany), hydroizolácia vytiahnutá na nízku primurovku, po zhotovení suterénnej steny je primurovka čiastočne demontovaná a zvislá hydroizolácia je napojená na obnaženú hydroizoláciu.

Zateplenie sokla a spodnej časti domu

Prečo je zateplenie kľúčové

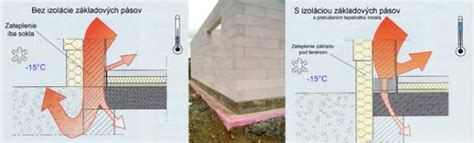

Základy, suterén a sokel patria k miestam, kadiaľ môže unikať nemalá časť tepla. Navyše ide o veľmi namáhané a exponované časti stavby. Sokel je miestom, kde sa obvodové steny napájajú na terén. Pôsobí naň zrážková voda, mráz, sneh, ale aj mechanické vplyvy - napr. pohyb osôb, automobilová doprava a pod. Zateplenie je potrebné najmä z dvoch dôvodov: aby nedochádzalo k premŕzaniu základov a tvorbe kútových plesní. Izolácia sa na sokel lepí až do úrovne nezámrznej hĺbky (cca 80 cm pod zemou).

Vlastnosti a typy izolácie pre sokel a suterén

Tepelná izolácia základovej dosky je nevyhnutná na zamedzenie tepelných strát. A ak plánujete využívať suterén celoročne (napríklad ako posilňovňu alebo garáž), oplatí sa zatepliť aj steny suterénu. Izolácia sa v tomto prípade inštaluje aj pod úroveň nezámrznej hĺbky. Musí odolávať nielen vlhkosti, ale aj tlaku zeminy. EPS-L je vylepšená verzia expandovaného polystyrénu (EPS) navrhnutá pre vyššiu presnosť spojov, lepšiu tepelnú izoláciu a jednoduchšiu montáž. Vďaka polo zapustenej L-hrane sú spoje tesnejšie, čím sa eliminujú tepelné mosty a zvyšuje mechanická stabilita izolácie. Ak využívate pivničné priestory celoročne, napríklad ako garáž alebo posilňovňu, oplatí sa vám izolácia suterénu. V opačnom prípade príde vhod samotná izolácia sokla. Nároky na zateplenie sokla a spodnej časti domu sa líšia od nadzemnej izolácie.

Prínosy správneho zateplenia spodnej časti stavby

• Podstatné zníženie tepelných strát v detaile, t.j. zvýšenie vnútornej povrchovej teploty.
• Výrazné obmedzenie kondenzácie v detaile napojenia základu na murivo a tým zamedzenie vzniku plesní.
• Základová časť sa dostáva do chránenej nezamŕzajúcej oblasti a tým sa predlžuje jej životnosť.
• Umožnenie súvislého omietnutia steny pod úroveň terénu.
• Umožnenie jednoduchého a spoľahlivého detailu ukončenia hydroizolácie za izolačnou doskou.
• Izolácia sokla spolu s izoláciou fasády prispievajú k zníženiu energetickej náročnosti stavby a umožňujú dosiahnuť nízkoenergetickú hodnotu.
