Základy sú kľúčovým prvkom každej stavby a predstavujú jej oporu a stabilitu na desiatky rokov. Pri rodinných domoch sa v drvivej väčšine prípadov stretávame s pásovými základmi, na ktorých spočíva doska prvého podlažia domu, známa ako podkladný betón. Hoci laická verejnosť často vníma ich realizáciu ako jednoduchú záležitosť - „vykopú sa, zalejú betónom a je to“ - správny postup je omnoho komplexnejší a vyžaduje precíznu prípravu a prevedenie. Základové pásy sú najčastejším využívaným typom zakladania rodinných domov. Používajú sa pre založenie stenových aj skeletových konštrukčných systémov. Základový pás tvorí súvislý nosník s prierezom, ktorý má tvar obdĺžnikový, stupňovitý, rebrový.
Príprava a vytýčenie základov
Pred samotným kopaním je nevyhnutná dôkladná príprava pozemku a presné vytýčenie stavby. Na mieste budúcich základov sa najprv odhrnie ornica v hrúbke 200 až 300 mm.

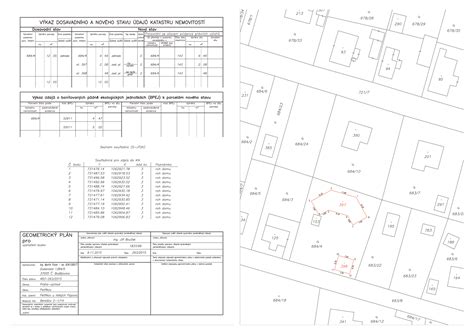

Najprv treba na zemi vymerať nárožia stavieb v súlade s geometrickým plánom. Túto prácu urobí na objednávku odborník - geodet. Odstráni sa vrchná vrstva zeminy a geodet presne vyznačí, kde budú pásy alebo pätky. Takto máte istotu, že dom bude stáť na správnom mieste a v pravom uhle. Vyznačené body potom v súlade s projektom (šírka základov) pospájame a na zemi vyznačíme vápnom obrysy základových pásov.
Kľúčová je aj analýza pôdy. Je potrebné urobiť prieskum zeminy - robí ho inžiniersky geológ, ktorý dá vykopať sondu, a vo fáze prípravy projektu na stavebné povolenie sa vyjadrí k únosnosti zeminy. Zároveň príde prekontrolovať základovú škáru po vykopaní základových rýh, k čomu sa vyjadrí písomne do stavebného denníka.
Nezámrzná hĺbka
Pri zakladaní stavby je kľúčové dostať sa pod tzv. nezámrznú hĺbku, ktorá sa na Slovensku obvykle pohybuje medzi 80 až 120 cm. Napríklad, v Bratislave je to medzi 78 cm a v Levoči až 127 cm. Záleží na tom, aké silné sú mrazy v oblasti a ako dlho môžu trvať. Hĺbku treba dodržať aj napriek tomu, že pôda v ostatných rokoch nepremŕza ani do polovice stanovených hodnôt. Len tak možno zabrániť tomu, aby mráz spôsobil zdvihy a pohyby zeminy, ktoré by sa mohli preniesť do konštrukcie a spôsobiť trhliny či nerovnosti.
Výkop základových rýh musí mať rovné a čisté hrany, správnu hĺbku i šírku. Len tak zabezpečíte, že betón bude rovnomerne prenášať zaťaženie. Dôležité je, aby dno základov, teda základová škára, bola rovná. To je dôvod, prečo treba základy chrániť pred zosúvaním a čo najskôr ich vyplniť betónom. Ak by totiž profil základov pripomínal napríklad Kolumbovo vajce, tak by sa základ mohol vrezať ako nôž do málo únosnej zeminy a časť domu by mohla sadať rýchlejšie. Dôležité tiež je, že základovú škáru nezhutňujeme („nežabujeme“).
Debnenie základových pásov
Stenové debnenie je pomocná konštrukcia, do ktorej sa zalieva čerstvý betón, pričom po jeho odstránení vznikne monolitická konštrukcia. Poznáme tri základné druhy debnenia, a to jednorazové (napríklad tesárske, papierové), špeciálne (napríklad pojazdné, šplhavé) a systémové stenové alebo stropné. Systémové debnenie sa využíva pri výstavbe monolitických stien, stĺpov, základových pásov a oblúkových stien. Je možné používať ho opakovane. Môže byť jednostranné alebo obojstranné.

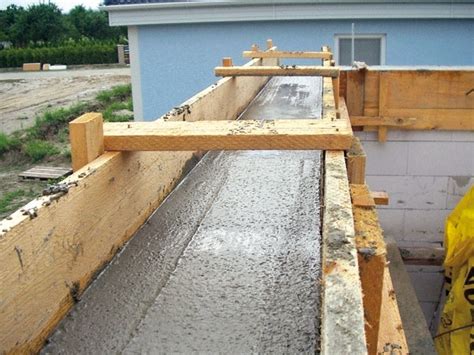

V minulosti bolo treba všetko obšálovať do potrebnej výšky a naliať dnuka betón. Tip staviteľa Boba: Ak chcete už šalovať, urobte to rozumne. Z vonkajšej strany namiesto dosiek dajte styrodur 4-5cm hrubý a poriadne zaprite doskami, aby ho betón nevytlačil. Treba ho tam normálne dať na terčíky a kotvy - ako keď sa zatepľuje. Normálny polystyrén to byť nemôže, je mäkký. Styrodur je tvrdá marha, on to ustojí.
Komponenty systémového debnenia
Pre efektívnu a presnú prácu so systémovým debnením je dôležité poznať jeho jednotlivé časti a ich funkcie:
| Komponent | Funkcia |
|---|---|
| Forma (debniace panely) | Časť debnenia, ktorá je v priamom styku s čerstvým betónom. Od jej povrchu závisí výsledný vzhľad a kvalita betónovej konštrukcie. |
| Spínacia/kotviaca tyč | Slúži na zopnutie dvoch oproti stojacich panelov. Používa sa v kombinácii s maticami, dištančnou rúrkou a kónusmi. |
| Klinový zámok/rýchloupínač | Používa sa na zopnutie dvoch vedľa seba stojacich panelov. |
| Nastaviteľný zámok/vyrovnávací upínač | Vyrovnávací prvok, ktorý zopne dva vedľa stojace panely spolu s výdrevou. |
| Šikmá vzpera/nastavovacia opora | Slúži na podporu a stabilizáciu debnenia počas montáže aj demontáže. |
| Odformovací olej | Aplikuje sa na debniacu plochu pred šalovaním. Uľahčuje odstránenie debnenia po betonáži, znižuje tvorbu pórov a dutín. |
| Dištančná rúrka plastová | Slúži na ochranu spínacej tyče a vymedzuje hrúbku železobetónovej steny. |
| Kónusy plastové | Určené na zlepšenie príložnej plochy dištančnej rúrky. Po betonáži sa odstránia a môžu sa znova použiť. |
Ďalšie dôležité príslušenstvo zahŕňa zrovnávacie/upínacie koľajnice na spevnenie zostavy, zámok uzáveru steny pre ukončenie steny, dištančné krúžky na zabezpečenie krycej vrstvy výstuže, zátky do debnenia na uzatvorenie nevyužitých otvorov, tvarovacie lišty pre skosené hrany či drážky a špeciálne betónové rúrky a zátky pre vodonepriepustné konštrukcie.
Stratené debnenie - moderná alternatíva
Nový spôsob je jednoduchší, použijeme tzv. stratené debnenie. Ide o betónové odliatky, ktoré sa volajú aj debniace tvárnice, H-čka a pod. Sú odliate a presne vyrezané. Tvorí ich prostý betón väčšinou C20/25. Ťažké sú jak sviňa. Stratené debnenie je osvedčená a obľúbená metóda výstavby základových pásov, oporných múrov alebo základov plotov. Výhodou tejto technológie je rýchlosť výstavby, jednoduchosť a úspora času a nákladov - debnenie nie je potrebné demontovať. Z týchto tvárnic je možné dať aj viac radov nad seba, presne tak, ako potrebujete. Takže takáto robota je presnejšia, rýchlejšia a jednoduchšia. A ak nemáte šalovacie dosky, tak aj lacnejšia. Nie je však žiadnym tajomstvom, že tvárnice nemajú takú istú pevnosť, ako čistý betón, ale málinko menšiu.

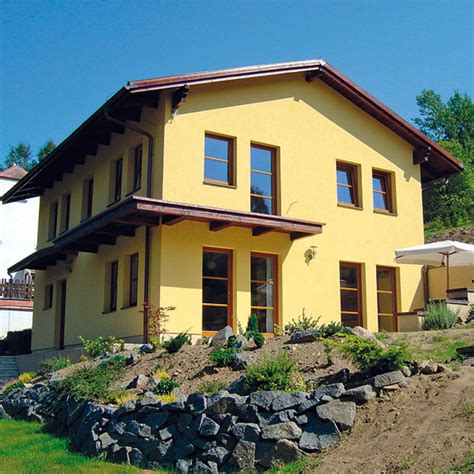

Pasívny dom má zateplené aj základy - z vonkajšej strany vytvárajú bariéru proti premŕzaniu zvnútra. Zároveň tvoria stratené debnenie základových pásov, a tým ušetria trochu betónu. Na tento účel je vhodné použiť extrudovaný polystyrén s hrúbkou 2 × 50 mm, teda v dvoch vrstvách tak, aby boli škáry navzájom prekryté.
Montáž strateného debnenia
- Na vybetónované základové pásy sa uložia nasucho debniace tvárnice tak, aby priečne spojnice neboli nad sebou.
- Uložia sa 2 až 3 rady nad seba podľa projektovej dokumentácie.
- Do osadených tvárnic sa vloží betonárska výstuž (2 prúty s priemerom 10/12 mm na 1 m dĺžky steny).
- Do tvárnic sa pomaly po vrstvách uloží betón a opatrne sa prepichovaním zhutní.
Výber betónu pre stratené debnenie
O konečnej pevnosti celej konštrukcie však rozhoduje betón použitý na vyplnenie tvárnic. Pre stratené debnenie je dôležité vybrať betón s ideálnym pomerom pevnosti, spracovateľnosti a hustoty.
Najčastejšie používaná trieda betónu je C16/20 alebo C20/25 - t. j. betón s charakteristickou pevnosťou 16 až 25 MPa po 28 dňoch. Pre stratené debnenie je ideálny betón s konzistenciou S3 alebo S4 (v závislosti od skúšky sadania kužeľa). Kamenivo v betóne by malo mať frakciu 0-16 mm alebo 0-22 mm.
Pri menších stavebných projektoch si môžete namiešať vlastný betón. Zmes by mala byť hustá, ale nie suchá. Ak staviate väčší úsek, odporúčame objednať si betón z betonárky. Výhodou je presné zloženie, stála kvalita a výrazná úspora času. Betón dobre zhutnite - ideálne pomocou vibračnej tyče alebo zhutňovacej tyče. Pracujte pri primeraných teplotách - ideálne v rozmedzí 5 až 25 °C. Nezabudnite na oceľovú výstuž, ktorá výrazne zvyšuje pevnosť a stabilitu konštrukcie. Najčastejšie sa používajú vertikálne a horizontálne rebrované oceľové prvky. Netreba ju podceňovať.
Uzemnenie a výstuž základov
Pre bezpečnosť stavby je nevyhnutné správne uzemnenie. Na dno základových pásov uložíme podľa elektrickej časti projektu pásovinu ZnFe 30 × 4 mm a pospájame ju svorkami (ešte lepšie je pozvárať ich), pričom spoje zaasfaltujeme, aby sa k nim nemohla dostať voda. Urobíme vývody pásoviny smerom nahor na príslušných nárožiach stavby. Niektoré pramene uvádzajú, že vodiče by mali byť vyššie, teda celkom zaliate v betóne, vo výške 5 cm od spodku betónovej vrstvy. Je to z toho dôvodu, že pri údere blesku vzniká také silné elektromagnetické pole, že dokáže vodič skrútiť, vyšklbnúť a roztrhnúť. Betón ochráni pásovinu pred koróziou. Na vodivosti sa tým nič neuberá, pretože vlhký betón je vodivý a v základovom páse bude vlhkosti dosť. Môže byť aj mimo domu pri elektrickej prípojke domu (pri plote), ale aj pod domom. Nemal by byť vodivo spojený so základovým bleskozvodovým uzemnením. Ak naň zabudnete, budete musieť vŕtať diery pre uzemňovacie tyče a zbytočne sa narobíte.
Aby základy odolali zaťaženiu aj prípadným pohybom podložia, dopĺňa sa do betónu oceľová výstuž. Najčastejšie sa používajú kari siete alebo samostatné oceľové prúty, ktoré zabezpečujú pevnosť a stabilitu celej konštrukcie. Rozmiestnenie výstuže vždy vychádza zo statického návrhu - zvyčajne sa ukladá k dolnému aj hornému okraju základových pásov. Vďaka tomu sa zabráni vzniku trhlín a konštrukcia lepšie odolá nerovnomernému sadaniu či tlaku pôdy. Do osadených tvárnic sa vloží betonárska výstuž (2 prúty s priemerom 10/12 mm na 1 m dĺžky steny). Treba umiestniť roxor na previazanie, najlepšie hoc aj na chemickú kotvu. Správne prevedená výstuž je preto zásadnou poistkou dlhej životnosti domu.
Priechodky a inštalácie v základoch
Pred betonážou základov je nevyhnutné myslieť na všetky budúce inštalácie a ich priechody. Vodovodné potrubie, elektrinu, plyn ukladáme do plastových ohybných chráničiek (tzv. harmoník). Pozor, podobajú sa na drenážne rúrky, ktoré majú tenké steny, v žiadnom prípade ich nemožno zameniť. Ak bude chránička dlhé obdobie na slnku (neverili by ste, ako sa môže stavba natiahnuť), pod vplyvom UV žiarenia degraduje, ale v predaji sú aj o niečo drahšie chráničky s ochranou proti UV lúčom. Niektoré práce sa časovo prekrývali. Tu práve robíme priechod kanalizačného potrubia. U mňa konkrétne ide pod základovou doskou odpadové vedenie, teplá voda a plyn. Okrem toho, už pri kopaní základov nesmieme zabudnúť na komín, ktorý bude vidno až nad strechou! Musí mať svoj samostatný základ a netreba ľutovať tú trochu železa na jeho vystuženie.
TEST | Funkčnosť drenážneho systému
Betonáž základových pásov

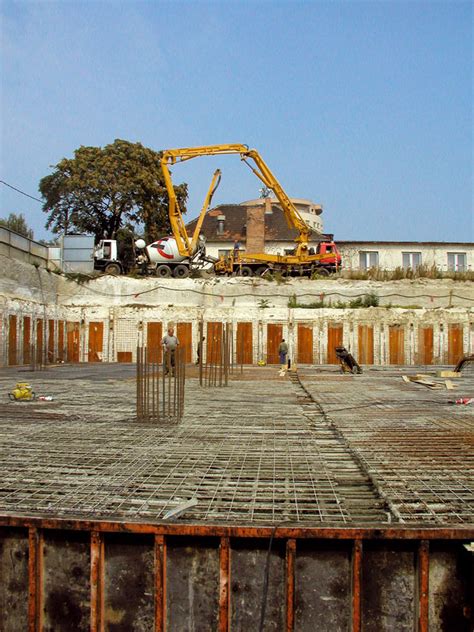

Keď máme všetko pripravené, môžeme betónovať. Na základové pásy vo väčšine prípadov stačí betón triedy C12/15, v našom prípade však majiteľ rozhodol, že celý spodok stavby bude z C25/30. Pásy s pomocou pumpy na betón a troch chlapov boli základy vyliate za pol dňa. Betón sme vibrovali a vyrovnali. Predpísanú pevnosť však betón dosiahne len pri odvzdušnení vibrovaním alebo aspoň prepichovaním. Ak tieto operácie zanedbáte, nevyužijete možnosti kvalitného a drahého betónu, preto si to musíte ustrážiť. Do tvárnic sa pomaly po vrstvách uloží betón a opatrne sa prepichovaním zhutní. Pri vylievaní základov sa usilujte dostať „do vodováhy“ aspoň približne. Pri rýchlej práci nebudete mať veľa času na vyrovnanie, takže výsledok +/- 5 cm považujte za výborný.
Sokel a vyplnenie vnútra základov
Málokedy robíme dom tak, že na základový pás ide hneď základová doska. Väčšinou chceme dom do nejakej miery podvihnúť a potom na vstup do domu urobiť schody. Sokel, teda podstavec, na výšku 1 - 2 radov tvárnic postavíme tak, aby sme trocha skorigovali chyby vo vodorovnosti betonáže. Myslite na to, že vyššie bude treba pokračovať 1 - 2 radmi tvárnic strateného debnenia, a ak budú na steny pôsobiť aj bočné sily (napríklad pri stenách suterénu, resp. ak je dom čiastočne zapustený do svahu), tvárnice budú musieť byť vystužené zvislými tyčami. Pomôžu malé drevné kliny. Vzniknuté škáry nebudú viditeľné (budú pod zemou) a vyplní ich betón, takže stena sokla sa neoslabí. V sokli musia byť uložené prútové vodorovné výstuže.

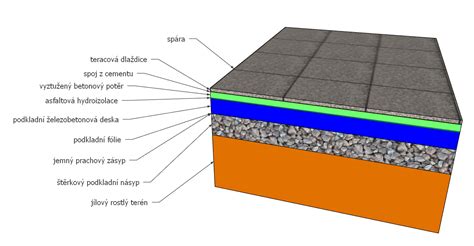

Po zabetónovaní sokla prichádza na rad vnútro. Svojpomocní stavebníci ho spravidla zasýpajú zeminou zo základov. Nič proti tomu, ale ak má byť dom suchý, lepšie je do stredu navoziť štrk, cez ktorý voda ľahko pretečie nadol a vďaka medzerám medzi kameňmi aj trocha tepelne izoluje. Dôležité upozornenie: rozhodne sa vyhnite okrúhlemu riečnemu štrku, pretože ho nemožno dobre zhutniť! Makadam 16/32 (kamenná drvina) sa pri zhutňovaní „zahryzne hranami“ do seba, takže sa po tzv. „užabovaní“ nebude ďalej hýbať. Smerom navrch frakciu zjemníme až na 0/4. Poslednú vrstvu možno urovnať presne. Medzi stratené debnenie a budúcu základovú dosku treba narvať niečo, aby to bolo viacmenej v rovine. No, viac ako tonu. Proste tak, aby bolo do roviny. A poriadne utlcť, pošliapať, zhutniť. Určite budete potrebovať aj nivelačný prístroj, ktorý si môžete požičať v požičovni náradia.
Podkladový betón a hydroizolácia
Podkladový betón predstavuje kľúčovú vrstvu základov, ktorá vytvára pevný a rovný povrch pre ďalšie konštrukcie podlahy. Ukladá sa priamo na základové pásy, aby sa zaťaženie domu rozložilo rovnomerne po celej ploche. Ak by bola betónová doska vytvorená iba medzi pásmi, vzniklo by riziko nerovnomerného sadania, čo by mohlo viesť k prasklinám alebo deformáciám podlahy. Správne prevedený podkladový betón preto funguje ako stabilný a spoľahlivý základ, ktorý chráni dom pred budúcimi problémami a predlžuje životnosť celej stavby. Betónovú dosku (podkladný betón) už musíte vytvoriť rovnú s presnosťou na 1 cm, inak sa budete trápiť pri murovaní. Liatie podkladovej dosky sa vystuží kari sieťou. Tento krok pripraví rovnú plochu pre izolácie a ďalšie konštrukčné vrstvy podlahy.
Na rovnú a tvrdú vrstvu jemného štrku uložíme výstuž z kari sietí s priemerom 10 - 12 mm (pozrite sa radšej do projektu). Pozor, nemá ležať na makadame, lebo by neplnila svoju úlohu z hľadiska statiky a mohla by predčasne skorodovať. Pred betónovaním dôkladne premeriame podklad pomocou laserového nivelačného prístroja a nájdeme najvyšší bod. Tu bude vodorovná doska najtenšia, takže musí mať hrúbku stanovenú v projekte. Inde bude ešte hrubšia. Tu si položíme ukazovateľ, podľa ktorého sa budeme orientovať. Môžeme si zhotoviť aj iné výškové ukazovatele, terče, podľa ktorých sa budeme orientovať pri betónovaní. Rátajte s tým, že bez vibračnej dosky na uhládzanie betónu sa nezaobídete.
Po vybetónovaní ihneď pomocou pumpy načerpáme potrebné množstvo betónu, ktorý priebežne vibrujeme a uťapkávame latou. Majiteľ nášho pasívneho domu bol s betónom veľmi spokojný. Betónoval na jeseň, pri miernych teplotách. Napriek tomu dosku polieval asi týždeň a nechal ju zrieť asi dva mesiace. Ak nie ste profesionál a neživíte sa robením betónových dosiek, málokedy sa vám svojpomocne či s kamarátmi podarí vybetónovať dosku na 100 % (najmä keď ju robíte len raz za život). Ak rozmýšľate použiť namiesto brúsenia samonivelizačnú hmotu, vedzte, že neušetríte peniaze a výsledok nemusí byť vyhovujúci.

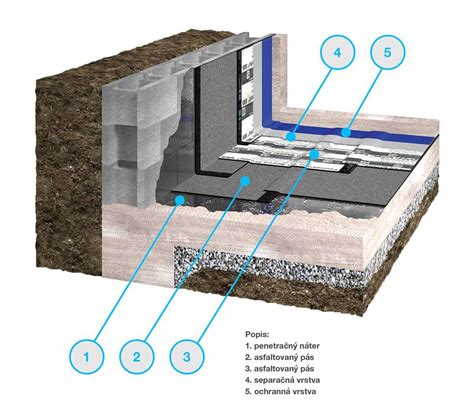

Povrch vodorovnej podkladovej dosky by mal byť rovný a hladký, aby sa zabezpečilo bezproblémové vyhotovenie vodorovnej hydroizolácie. Nerovnosť podkladu môže znížiť priľnavosť hydroizolácie k povrchu, resp. Po vybrúsení pomocou kotúčovej brúsky nasledoval asfaltový náter v dvoch vrstvách a následne po vysušení sa robila hydroizolácia, ktorá na vybrúsený povrch dobre priľnula bez vytvorenia bublín, a tak sa nezvyšuje riziko, že pod ňu vnikne voda. Je z asfaltovaných pásov a obsahuje aj vrstvu proti prenikaniu radónu. Vždy by ste ju mali použiť, ak staviate dom čiastočne zapustený do svahu alebo suterén. Lepiť ju je možné za tepla pomocou plameňa.
Časté chyby pri stavbe základov
Pri zakladaní domu hrá rolu každý detail - od správneho vytýčenia až po kvalitu betónu. Stačí malá chyba a môže sa prejaviť v budúcnosti prasklinami v murive, nerovným sedením podláh alebo dokonca narušením stability celej stavby. Dodržiavanie projektu a technologickej disciplíny je preto zásadné, pretože práve precízne prevedené základy rozhodujú o tom, či bude dom pevný a dlhodobo spoľahlivý. Každý zásah do nosných základov musí byť konzultovaný so statikom. Neodborné zásahy a svojpomocné zmeny môžu spôsobiť nenávratné škody na celej stavbe.
- Nedostatočná hĺbka základov: Ak sa nedosiahne pod nezámrznú hĺbku, hrozí zdvíhanie konštrukcie mrazom a následné praskanie muriva.
- Nepresné vytýčenie stavby: Aj malá odchýlka v osiach môže spôsobiť, že steny a strecha nebudú sedieť. Výsledkom býva krivé murivo a nutnosť nákladných opráv.
- Zlé hutnenie zásypu medzi pásmi: Nedostatočne zhutnená zemina alebo štrk časom sadá, čo vedie k nerovnostiam podlahy a vzniku trhlín.
- Nedodržanie statického návrhu výstuže: Oceľové prúty a kari siete majú presné umiestnenie, aby konštrukcia uniesla zaťaženie. Improvizácia môže viesť k vážnym poruchám základov.
- Použitie nekvalitného betónu: Príliš riedky alebo znečistený betón rýchlo stráca pevnosť. Výsledkom je nižšia únosnosť a kratšia životnosť základov.
- Základové podmienky a spodná voda: Ak sa stavia v mieste s vysokou hladinou podzemnej vody alebo na problematickom podloží, ako sú ílovité pôdy či násypy, je potrebné postupovať s oveľa väčšou opatrnosťou. Takéto podmienky môžu spôsobovať nerovnomerné sadanie stavby, vlhnutie konštrukcií alebo dokonca statické poruchy.
