Debnenie otvorov v betónových stenách a zabezpečenie kvality monolitických konštrukcií

Monolitické betónové konštrukcie sa v stavebnom priemysle dlhodobo tešia veľkej obľube. Debnenie a betonáž sú z hľadiska životného cyklu konštrukcie najkratšie, ale najdôležitejšie etapy betónovej konštrukcie. Inštalácia debnenia, takzvané odebňovanie, je stavebný proces (súbor činností), ktorého výsledkom je debnenie monolitickej betónovej konštrukcie na mieste jej zhotovenia. Po nadobudnutí výslednej pevnosti a oddebnení sa stáva konštrukcia na dlhé desaťročia súčasťou stavebného objektu. Tvar, funkčnosť, vzhľad a trvanlivosť trvalých konštrukcií sa nesmú narušiť a poškodiť v dôsledku nesprávne zhotoveného podperného lešenia, debnenia a ich spätného uvoľnenia alebo odstránenia. Debnenie musí udržať betón v požadovanom tvare, kým dostatočne nezatvrdne.

Typy a výber debnenia

Poznáme tri základné druhy debnenia, a to jednorazové (napríklad tesárske, papierové), špeciálne (napríklad pojazdné, šplhavé) a systémové stenové alebo stropné. Systémové debnenie sa využíva pri výstavbe monolitických stien, stĺpov, základových pásov a oblúkových stien. Je možné používať ho opakovane. Môže byť jednostranné alebo obojstranné. Ručne manipulovateľné stenové debnenie sa vyrába z hliníka alebo zo špeciálneho plastu. Pokiaľ je vyrobené z ocele, považuje sa za ťažké.

Výber debnenia je zvyčajne prvým krokom pri návrhu realizácie betónovej konštrukcie. Ovplyvňuje ho veľké množstvo faktorov. Jednak sú to požiadavky na vzhľad povrchu budúcej konštrukcie, požiadavky na jej tvarovú variabilitu, jednak výška finančných nákladov (napríklad na prenájom debnenia, odebnenie a odstránenie debnenia) a možnosti manipulácie (hmotnosť prvkov). Na realizáciu špeciálnych konštrukcií sú obyčajne k dispozícii obidve skupiny debnení - systémové aj tradičné. Tradičné debnenia sa v súčasnosti používajú najmä na menej významných stavbách (rodinné domy), respektíve pri realizácii niektorých špecifických konštrukcií (napr. schodiská). Zvyčajne sú to tvarovo náročné prvky vyrábané v malých počtoch.

Základné komponenty stenového debnenia

Základnú zostavu stenového debnenia tvorí forma, oporný a podperný systém. Forma je časť debnenia, ktorá je v priamom styku s čerstvým betónom. Od jej povrchu závisí výsledný vzhľad a kvalita betónovej konštrukcie. Kľúčovými prvkami stenového debnenia sú:

• Debniace panely: Tvoria hlavnú plochu debnenia.
• Spínacia/kotviaca tyč: Slúži na zopnutie dvoch oproti stojacich panelov. Používa sa v kombinácii s maticami a so spotrebným materiálom (dištančná rúrka a kónusy). Táto tyč sa používa aj pri jednostrannom debnení, a to dvomi spôsobmi. Jeden spôsob je pomocou horninovej kotvy spolu s maticou.
• Klinový zámok/rýchloupínač: Používá sa na zopnutie dvoch vedľa seba stojacich panelov k sebe.
• Nastaviteľný zámok/vyrovnávací upínač: Je to vyrovnávací prvok, ktorý zopne dva vedľa stojace panely spolu s výdrevou.
• Zrovnávacie/upínacie koľajnice: Používajú sa na spevnenie panelovej zostavy pri použití výdrevy, pri uskočení/zmene hrúbky steny, ukončení steny alebo v prípade, keď sa panely na seba nadstavujú.
• Šikmá vzpera/nastavovacia opora: Slúžia na podporu a stabilizáciu debnenia. Stenové debnenie musí byť vždy zabezpečené šikmými vzperami pri montáži aj demontáži za pomoci skrutky do betónu.
• Zámok uzáveru steny: Zabezpečuje jednoduché a rýchle zadebnenie čela (ukončenie) steny spolu s hranolmi a doskami.

Návrh a projektová dokumentácia debnenia

Návrh debnenia nasleduje po výbere druhu debnenia. Spracováva sa vo forme projektu. Ak to usporiadanie stavby umožňuje a je to účelné, stavba (konštrukcia) sa rozdelí na pracovné zábery, ku ktorým sa spracuje projektová dokumentácia debnenia. Zábery sa volia tak, aby sa opakovali v pravidelnom takte - jedna debniaca súprava sa tak dá nasadiť viackrát, čo prináša optimalizáciu nutného množstva súprav.

Dokumentáciu tvorí grafická (výkresy) a textová časť (technická správa). Technická správa obsahuje opis konštrukcie, opis návrhu debnenia, údaje o zaťažení jednotlivých častí debnenia, údaje o maximálnej rýchlosti betonáže (zvislé a šikmé debnenia), spôsobe prichytávania vonkajších zhutňovacích prostriedkov (ak sa budú používať), postupe debnenia a odstránenia debnenia (vrátane času) a zásadách bezpečnosti a ochrany zdravia pri práci (BOZP) a ochrany životného prostredia (OŽP). V grafickej časti sa spracovávajú montážne výkresy v mierke 1 : 50 a výkresy podrobností v mierke 1 : 20 alebo 1 : 25. Grafická časť ďalej obsahuje podrobnosti o pracovných škárach, atypických doplnkoch a podobne.

Výpočet zaťaženia stenových debnení

Zaťaženie stenových debnení je špecifické v dôsledku charakteru (skupenstva) čerstvého betónu. Okrem tlaku čerstvého betónu, nezanedbateľným zaťažením môže byť aj účinok vetra, hlavne v prípade veľkých stien výškovej stavby, a to najmä v čase, keď je debnenie ešte prázdne. Je preto nevyhnutná okamžitá stabilizácia oporným systémom.

Montáž a inštalácia stenového debnenia

Montovať a manipulovať s debnením by mali iba osoby s odbornými znalosťami a so školením BOZP. Pred montážou je potrebné skontrolovať a vyskúšať jednotlivé komponenty systémového stenového debnenia. V prípade, že stenové dielce alebo iné prvky sú závažne poškodené, nesmú sa použiť. Opravu poškodených prvkov môžu vykonávať kompetentné osoby od výrobcu debnenia alebo prenajímateľa. Oprava sa nesmie vykonávať na stavenisku.

1. Pred montážou debnenia sa ako prvé vytýčia jednotlivé body (rohy, uhly, línie) budúcej monolitickej konštrukcie.
2. Pri zvislých konštrukciách sa začnú stenové panely montovať až po čiastočnej alebo úplnej príprave výstuže. V individuálnych prípadoch môžu byť panely osádzané ešte pred naviazaním výstuže (napríklad výťahové šachty).
3. Debniaca plocha panelov sa pred takzvaným šalovaním ošetrí odformovacím prípravkom, aby sa dielce dali po betonáži jednoducho a bez poškodenia odstrániť a očistiť.
4. Osadí sa a zastabilizuje najprv jedna strana debnenia. Začínať by sa malo od najkomplikovanejších miest, čo sú napríklad rohy, a vnútorným debnením. Panely sa spoja príslušnými zámkami a do dier v paneloch sa povkladajú spínacie tyče, na ktorých je nasunutá dištančná rúrka s kónusmi. Do nevyužitých dier sa vložia plastové zátky do debnenia.
5. Následne sa môže osádzať druhá strana debnenia. Vedľa seba stojace panely sa pospájajú k sebe klinovými alebo nastaviteľnými zámkami. Debnenie stojace oproti sebe sa zopne k sebe prostredníctvom spínacej tyče a matíc.
6. Na jednu stranu debnenia sa osadí lávka na lepšiu manipuláciu pri betonáži. V prípade, že sa bude konštrukcia betónovať za pomoci betónovej pumpy alebo bádie, je potrebné debnenie zaistiť aj proti nadvihnutiu. Po celkovom uzatvorení debnenia a dotiahnutí matíc a zámkov je debnenie pripravené na betonáž.

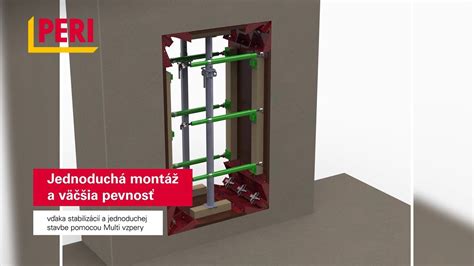

Debnenie otvorov a zabudovaných prvkov v stenách

Pri inštalácii stenového debnenia je kľúčové venovať špeciálnu pozornosť kontrole polohy zabudovaných prvkov. Sem patria dočasné prvky, ako je debnenie otvorov, ale aj trvalé prvky, napríklad rúrky na vedenia káblov, injektážne hadičky alebo tesniace pásiky. Aby sa pri ukladaní betónu neposunuli, musí sa skontrolovať ich poloha a pripevnenie. Debnenie otvorov v betónových stenách sa zvyčajne rieši vložením dočasných foriem (napr. z dreva, polystyrénu alebo kovu) do debniacej sústavy steny pred betonážou. Tieto formy musia byť pevne uchytené a zabezpečené proti posunu, aby presne definovali tvar a veľkosť budúceho otvoru.

Príprava pred betonážou

Pred betonážou musí byť debnenie riadne zhotovené. Formy debnenia treba natrieť odformovacím (separačným) prostriedkom. Nanáša sa pred ukladaním výstuže. Podľa STN EN 13670 sa odformovacie prostriedky musia vyberať a používať tak, aby nepôsobili škodlivo na betón, oceľovú výstuž, predpínaciu výstuž alebo formu debnenia a aby nemali škodlivý vplyv na trvalú konštrukciu. Taktiež nesmú vyvolávať neplánované zmeny farebnosti a kvality povrchu. Musí sa skontrolovať tvar, poloha, rozmery aj spoje debnenia. Tie musia byť tesné, aby sa zabránilo úniku jemných zložiek (cementového tmelu) z čerstvého betónu. Samostatne sa musí skontrolovať čistota formy, najmä ak existuje požiadavka na vzhľad povrchu konštrukcie, respektíve ak ide o pohľadový betón. Ak je forma debnenia z materiálu umožňujúceho absorbovať značné množstvo vody alebo umožňujúceho jej vyparovanie, musí sa vhodne ošetriť (napr. kropením alebo hydrofobizáciou), aby sa znížili straty vody z betónu.

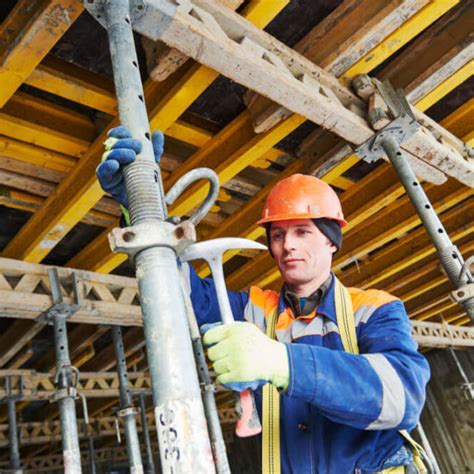

Odstránenie debnenia (oddebňovanie)

Debnenie betónovej konštrukcie možno odstrániť až vtedy, keď betón dosiahol pevnosť, ktorá zabezpečí, že v čase odstránenia debnenia bude schopná prenášať všetky zaťaženia vyplývajúce z ďalších fáz výrobného procesu a v čase jej používania bude mať konštrukcia vlastnosti požadované projektom. Požiadavka na čas odstraňovania debnenia sa stanovuje v STN EN 13670. Debnenie sa musí odstrániť takým spôsobom, aby trvalá konštrukcia nebola vystavená rázom, preťaženiu alebo poškodeniu. Pozornosť sa musí venovať spôsobu (poradiu) odstránenia debniacich prvkov. Ako prvé sa odstraňujú bočnice debnení. Následne sa uvoľní a odstráni dno debnenia konštrukcie. Debnenie sa musí odstraňovať tak, aby odstránením časti podperného systému nedošlo k preťaženiu zvyšnej jeho časti a aby v trvalej konštrukcii nevznikli neočakávané napätia v dôsledku zmeny zaťažovacej schémy a ani dynamické zaťaženia rázmi.

Postup pri oddebňovaní je ten istý ako pri odebňovaní, len v opačnom poradí. Po zatvrdnutí a dosiahnutí dostatočnej pevnosti betónu sa debnenie môže demontovať. Odstránením štítov sa vyberú čapy. Rúry môžu byť ponechané v betóne. Stali sa už súčasťou monolitu.

Príslušenstvo debnenia a jeho funkcia

Je nevyhnutné doplniť debnenie o vhodné príslušenstvo s ohľadom na daný typ debnenia. Reč je o malých pomocníkoch starajúcich sa o docielenie požadovaného tvaru výslednej konštrukcie, odborne nazývaných dištančné telieska. Medzi dôležité príslušenstvo patria:

• Odformovací olej: Aplikuje sa na debniacu plochu pred šalovaním. Uľahčuje odstránenie debnenia po betonáži, znižuje tvorbu pórov a dutín na povrchu betónu a uľahčuje čistenie debnenia.
• Dištančné krúžky: Používajú sa na zabezpečenie krycej vrstvy výstuže pri zvislých konštrukciách.
• Zátky do debnenia: Slúžia na uzatvorenie otvorov v stenovom debnení, ktoré nie sú počas betonáže využité a nie je v nich spínacia tyč.
• Tvarovacie lišty: Sú určené na vytvorenie skosených hrán alebo drážok na vedenie káblov na povrchu betónových konštrukcií. Použitím rohových trojhranných líšt pri styku dvoch debniacich dielcov sa po oddebnení vytvorí skosený roh, ktorý nie je náchylný na odlamovanie a navyše je pohľadovo atraktívnejší. Použitím trojhranných líšt je možné vytvoriť odkvapovú hranu, ktorá zabráni vzniku stekancov.
• Dištančná rúrka plastová: Slúži na ochranu spínacej tyče spájajúcej panely stenového debnenia. Vymedzuje aj hrúbku železobetónovej steny pred betonážou. Spojka na prestupné rúrky zabezpečí ich bezproblémovú priechodnosť a pomôže predísť mnohým nepríjemnostiam.
• Kónusy plastové: Sú určené na zlepšenie príložnej plochy plastovej dištančnej rúrky. Nasadzujú sa pred betonážou na oba konce dištančnej rúrky. Po betonáži sa odstránia a môžu sa znova použiť.
• Betónová rúrka vláknocementová: Používa sa na vymedzenie hrúbky železobetónovej steny pri betonáži a na ochranu spínacej tyče.
• Betónové zátky, kónusy vláknocementové: Slúžia na uzatvorenie betónovej rúrky po oddebnení a odstránení kónusu.
• Betónová podložka s drôtom: Využíva sa na zabezpečenie krycej vrstvy výstuže pri zvislých vodonepriepustných konštrukciách, pri takzvaných bielych vaniach.
• Oktagon kónusy plastové: Špeciálne tvarované kónusy určené na uzavretie prestupov dištančnej rúrky pri betonáži. Po oddebnení sa stanú súčasťou železobetónovej konštrukcie.

Pohľadový betón a kvalita povrchu

Združenie pre ochranu kvality systémových debnení definuje štyri triedy pohľadového povrchu betónu so stúpajúcou náročnosťou. Takto má zadávateľ možnosť presne určiť, do akej triedy má ním požadovaný betónový povrch spadať.

Štruktúru povrchu betónu (textúra) priamo určuje zvolený odebňovací plášť debnenia. Spolu s oddebňovacím prostriedkom tvorí rozhranie pre čerstvý betón. Odebňovací plášť pozostáva buď z homogénneho materiálu ako je oceľ, hliník alebo drevo alebo je to viacvrstvový materiál zložený z nosnej a krycej vrstvy. Sajúce (nasiakavé) a slabo sajúce krycie vrstvy odebňovacích plášťov dokážu do určitej miery redukovať tvorbu pórov nasatím vzduchových/vodných bublín z čerstvého betónu. Nesajúce (nenasiakavé) odebňovacie plášte prakticky vôbec nedokážu redukovať tvorbu pórov zapríčinenú vzduchovými/vodnými bublinami. Preto je povrch betónových plôch viac pórovitý. Na rovinnosť majú vplyv pretvorenia, výrobné tolerancie odebňovacích panelov ako aj spôsob vytvorenia škár.

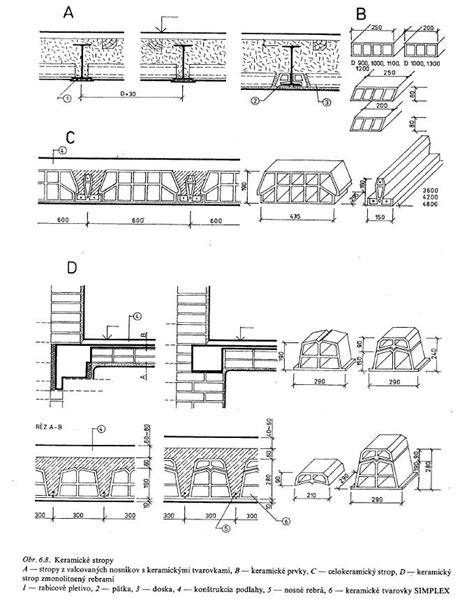

Stratené debnenie a jeho úskalia

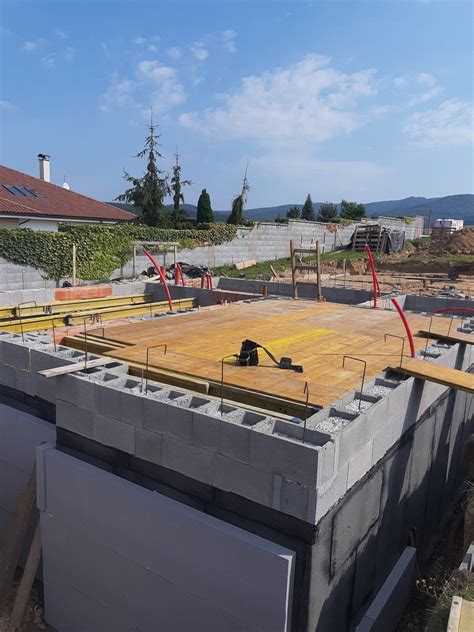

Jedným z postupov, ktoré môžu urýchliť postup výstavby, je murovanie z betónových tvárnic (strateného debnenia). Tvárnice zo strateného debnenia sú dobre použiteľné, pokiaľ vyžadujeme rýchle murovanie, malý podiel mokrého procesu a dostatočnú únosnosť. Trvalé debnenie sa stáva neoddeliteľnou súčasťou základu. Takéto systémy sa začali používať pomerne nedávno. Vyrábajú sa hlavne z extrudovanej polystyrénovej peny. Vyrábajú sa bloky rôznych konfigurácií, ktoré sú navzájom spojené zámkami a kovovými čapmi.

Problém nastáva v okamžiku, kedy chceme takéto tvárnice použiť na konštrukciu pod úrovňou terénu, napríklad vymurovania stien suterénu atď., kde je potrebné, aby konštrukcia bola buď vodotesná sama o sebe, alebo aby bolo možné konštrukciu efektívne izolovať. Problematické je už samotné zmonolitnenie. V ideálnom prípade by bolo vhodné použiť samozhutňujúci betón, ktorým by bolo možné ľahko dosiahnuť ideálneho vyplnenia dutiny vo vytvorenej stene. Bohužiaľ v praxi je takmer nemožné získať pre bežnú konštrukciu rodinného domu samozhutňujúci betón v tak malom množstve. Pri projektovej príprave sa s tým obvykle nepočíta a tak je využitá možnosť zavädnutého betónu. V tom prípade naopak musím zabezpečiť dostatočné zhutnenie betónu, ktoré je skomplikované väzbou tvárnic, prípadne potrebnou vodorovnou výstužou. Zvyčajne týmto spôsobom nie je dosiahnuté potrebné zhutnenie a v konštrukcii tak zostávajú kaverny (medzery).

Nedokonalé zhutnenie prispieva aj k dodatočným pohybom tvárnic medzi sebou. Vyššie popísané nedokonalosti teda konštrukciu ovplyvnia natoľko, že pôvodné predpoklady nie sú splnené. Konštrukcia nie je zmonolitnená a nie je teda možné od nej očakávať, že bude fungovať ako vodonepriepustná konštrukcia. Pri pohybe tvárnic dochádza k porušeniu izolácie a tým pádom aj k vniknutiu vody k povrchu konštrukcie, do jej jadra a aj k vnútornému lícu. V okamžiku, kedy dôjde k vniknutiu vody do vnútornej dutiny steny sa problém už veľmi ťažko rieši. Článok má ambíciu upozorniť realizátorov drobných stavieb na úskalia pri použití strateného debnenia z betónových tvárnic na vykonávanie konštrukcií pod úrovňou terénu. Najlepším postupom k minimalizácii porúch je starostlivosť realizácie, použitie výplňových betónov v konzistencii, ktorá uľahčí hutnenie a zabezpečí, pokiaľ je možné, plné vyplnenie steny.

Ekonomické aspekty debnenia

Koľko stojí debnenie, resp. šalovacie práce? Za šalovacie práce na bežnom dome, ktoré zahŕňajú montáž a demontáž debnenia betónovej konštrukcie, zaplatíte 30 až 50 EUR/m2. Môžete dosť ušetriť, ak debnenie nekupujete, ale šalovací materiál si prenajmete. Tak isto sa náklady na výstavbu znížia, ak sa prvky debnenia opakujú. Čím menej rôznych kusov šalovacieho materiálu váš dom potrebuje, tým bude lacnejší.
