Funkčný odkvapový systém je kľúčovým prvkom každej strechy - zabezpečuje bezpečný odvod dažďovej vody, chráni fasádu pred zatekaním a zabraňuje znehodnoteniu základov či statiky budovy. Dažďové zrážky predstavujú pre stavbu potenciálne riziko. Priemerný ročný úhrn zrážok na Slovensku sa môže pohybovať od 600 do 1200 mm, pričom všetko závisí od lokality. Pre lepšiu predstavu - na strechu s plochou 120 m² môže za rok spadnúť až 144 000 litrov vody. Téma odvádzania dažďovej vody úzko súvisí s kvalitnou výstavbou a správnym návrhom domu ako celku. Odkvapový systém je nevyhnutnou súčasťou každej stavby - chráni fasádu, základy a okolie domu pred nepriaznivými účinkami dažďovej vody.
Funkcia a súčasti odkvapového systému
Odkvapové systémy tvoria súčasť klampiarskych konštrukcií na strechách, resp. na akejkoľvek budove. Ich úlohou je odvádzať zrážkovú vodu zo strechy. Odkvapový systém slúži na odvedenie dažďovej vody zo strechy, čím chráni budovu pred zatečením vody a poškodením konštrukcie. Ak sa montáž odkvapov zanedbá alebo vykoná neodborne, následky môžu byť nákladné - od vlhnutia muriva, cez plesne až po degradáciu základov. Montáž odkvapov teda nie je len technickou formalitou, ale zásadným krokom pri ochrane vašej nehnuteľnosti.
Odkvapové systémy pozostávajú z viacerých prvkov, pričom každý z nich má osobité umiestnenie a v rámci systému plní určitú funkciu. Medzi hlavné súčasti patria:
- Žľaby: Sú časti odkvapového systému umiestnené v oblasti odkvapovej hrany strechy. Zachytávajú dažďovú vodu, ktorá steká zo strechy. Môžu mať polkruhový alebo hranatý tvar.
- Zvody (odpadové rúry): Odvádzajú vodu zo žľabov nadol, do kanalizácie alebo nádrží na zachytávanie dažďovej vody. K dispozícii sú s kruhovým a štvorhranným prierezom.
- Kotlíky: Sú zberné nádoby slúžiace na prepojenie žľabov a odpadových rúr. Montujú sa v mieste, kde sa spája žľab a zvodové potrubie. Ich kužeľová časť prechádza v spodnej časti do valcovej časti určenej na zasunutie do odpadovej rúry.
- Háky (žľabové háky): Sú potrebné na ukotvenie žľabu do konštrukcie strechy. Pripevňujú sa k nosnej časti strechy - ku krokvám.
- Objímky: Slúžia na upevnenie odpadových rúr s príslušenstvom o fasádu budovy.
- Kolena a odbočky: Na preklenutie osových vzdialeností medzi umiestnením kotlíka a odpadovej rúry alebo na riešenie nerovností fasády.
- Ďalšie príslušenstvo: Čelá na ukončenie žľabov, žľabové rohy pre napojenie do pravého uhla, lapače strešných splavenín, revízne zvody pre kontrolu a čistenie.
Materiály odkvapových systémov
Jednotlivé prvky odvodňovacieho systému sa vyrábajú lisovaním a ohýbaním. Najčastejšie sú z pozinkovaného, hliníkového, medeného či titánzinkového plechu, ale nájdete aj plastové odkvapové žľaby. V poslednom období sa popularite tešia odkvapové systémy z pozinkovaného oceľového plechu, na ktorý je nanesená vrstva organických povlakov (lakoplastový alebo poplastovaný plech) v jednej z množstva farieb. Kvalitatívne sa tieto plechy líšia predovšetkým nanesenou hrúbkou povlakov, pričom tie najkvalitnejšie majú hrúbku povrchovej úpravy 35 μm. Takéto odkvapové systémy sú schopné dlhodobo odolávať náročným podmienkam striedania štyroch ročných období - slnečnému žiareniu, dažďu, snehu, ľadu a pod. Výrobcovia potom vedia na svoje systémy poskytnúť záruku až 30 rokov.
Pri výbere sa riaďte radšej kvalitou a uprednostnite systémy od overeného výrobcu. Dôležité upozornenie: Všetky súvisiace prvky klampiarskej konštrukcie vrátane pripevňovacích a pripájacích prvkov musia byť vyhotovené z materiálov s podobným elektrickým potenciálom tak, aby v prítomnosti vody alebo vo vlhkom prostredí nedošlo k elektrolytickej korózii. Ako príklad uvádzame, že voda stekajúca z medených častí konštrukcií striech obsahuje ióny medi, ktoré môžu vyvolávať koróziu zinku, titánzinku, pozinkovanej ocele a hliníka. Kovové a plastové odkvapy sú medzi domácimi majstrami obľúbené pre ich jednoduchú montáž, nízku hmotnosť, cenovú dostupnosť a bezúdržbovosť.
Dimenzovanie a návrh odkvapového systému
Aby odkvapový systém fungoval bez problémov, je dôležité vybrať správnu veľkosť žľabu, ale aj ostatných častí. Pri menšej veľkosti by mohla voda zo žľabu pretekať a spôsobovať škody. Pri výbere správneho systému určite zohľadnite:
- Typ strechy (pultová, sedlová, valbová).
- Plochu a sklon strechy.
- Množstvo zrážok v danom regióne.
- Druh strešnej krytiny (z hladkej strešnej krytiny odteká zrážková voda rýchlejšie a aj odpadový systém naplní rýchlejšie než pri drsnej krytine).
Podľa platnej normy pre dimenzovanie rozmerov žľabov a zvodov platí pravidlo, že na jeden meter štvorcový pôdorysu odvodňovanej plochy strechy sa odporúča 1 cm² prierezovej plochy žľabu alebo odkvapovej rúry. Zvod s priemerom 100 mm a žľab s rozvinutou šírkou 333 mm by mal postačovať teda na odvodnenie strechy s pôdorysom do 100 m².
Pri výbere veľkosti žľabu potrebujete sledovať dva údaje - rozvinutú šírku a priemer žľabu. Keď už poznáte potrebnú veľkosť žľabu, od nej odvodíte aj rozmery zvodových rúr a ďalšieho príslušenstva. Odporúčaný spád žľabu je približne 2-5 mm na každý meter žľabu smerom k zvodu, alebo minimálne 1:200 (0,5 cm na 1 m dĺžky žľabu). Na miestach, kde je potrebný rýchlejší odtok zrážkovej vody, sa navrhuje spád 1:100. Lenže tento spád je už pozorovateľný voľným okom a na streche môže pôsobiť z estetického hľadiska rušivo. Zadný okraj žľabu by mal byť približne o 1 - 2 cm vyššie než predný, aby sa zamedzilo poškodeniu fasády.

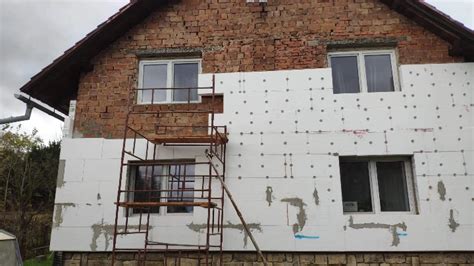

Skryté dažďové zvody vo fasáde: Estetika a technické výzvy
Minimalistická architektúra si potrpí na čistotu plôch a línií. Dažďové zvody, bleskozvody či boxy na žalúzie sú na fasáde tabu. Ako ich však bezpečne skryť? Váš hlavný pomocník a poradca by mal byť architekt či projektant. Často neštandardné riešenia však nesmú viesť k stratám energie, vytvoreniu tepelných mostov či k riziku požiaru a musia vyhovovať platným normám. „Modelový dom“ je nízkoenergetický s tepelnoizolačnou vrstvou minimálne dvadsať centimetrov. Takáto hrúbka už dokáže všeličo skryť. V prípade energetickopasívneho domu je pohľad na vec omnoho prísnejší.
Zvody, ktoré nevidno
Počet zvislých zvodov a ich priemer odporučí odborník podľa plochy strechy. Je vhodné zvoliť odkvapový systém z plastu, ktorý je v porovnaní s plechovým teplotne stabilnejší. Dôležité je nezabudnúť na mriežku zabraňujúcu prieniku nečistôt. Zvody sa vedú v rovine tepelnej izolácie, prípadne priamo v konštrukcii. Vo výške asi jeden meter sa osadí revízna skrinka, cez ktorú sa dajú odkvapy aj prečistiť.
Pri stavbách so sedlovou strechou sa priznaný vodorovný žľab zaústi do zvislého, ktorý sa pod uhlom zapustí do zateplenia fasády. V mieste prechodu sa na rúru umiestni manžeta, aby voda pri daždi netiekla na fasádu. Pri minimalistických riešeniach s kompaktnou obálkou budovy sa často volí skryté riešenie vodorovných žľabov vymodelovaných z plechu a ich priame zvedenie do zvislých rúr vo fasáde.
Na domoch s plochou strechou sa kedysi voda zvádzala v rúrach cez interiér. Pre hlučnosť sa dnes už od takého spôsobu upúšťa. Zvody sa vedú v tepelnoizolačnej rovine strechy a fasády. Strešné vpusty odvedú vodu v rúrach v malom sklone k atike, kde sa napoja na zvislé. Pri betonáži atiky sa vynechá kruhový otvor o niečo väčší, ako je zvolený priemer rúr. Po vytvrdnutí betónu sa rúry osadia, poriadne pripevnia a medzery sa vyplnia trvale pružnou penou. Pri zatepľovaní sa obložia izolačnou hmotou.
Ing. arch. Ľubomír NOVÁK, architekt, uvádza: „Skladba steny závisí vždy od zvoleného konštrukčného systému. Dvadsať centimetrov tepelnej izolácie, ktorá obalí nosný skelet, je hrúbka, v ktorej nie je problém skryť zvody, bleskozvod a žalúziové boxy. Zatepľovať bežnú stavbu menej ako 20 centimetrami tepelnoizolačnej vrstvy sa nám javí ako zbytočné, keďže nárast nákladov na izolačnú vrstvu z hrúbky 10 cm na 20 cm je veľmi nízky. Podstatné je, aby rosný bod ostal v rovine izolácie.“
Dilatácia a tesnenie skrytých systémov
Veľký dôraz kladieme na tesnenie a dilatovanie odkvapového systému - zabezpečujeme vodotesné spoje a vhodné dilatačné špáry, ktoré predchádzajú praskaniu alebo deformáciám vplyvom teplotných zmien. V súvislosti s montážou žľabov by sa nemalo zabúdať na ich dilatáciu, ktorá sa však týka prvkov s dĺžkami bez prerušenia nad 10 až 15 m, čo sa v prípade rodinných domov stáva len výnimočne. Chýbajúce dilatačné spojky sú častou chybou, keďže plast má vysokú rozťažnosť - pri zmene teplôt sa môže zdeformovať alebo prasknúť.
Montáž dažďového potrubia: Proces a dôležité zásady
Montáž odkvapových systémov realizujeme s dôrazom na presnosť, spoľahlivosť a prispôsobenie konkrétnym typom stavieb. Montáž odkvapového systému zverená vyučenému klampiarovi je zárukou, že všetko bude mať správny spád, tesné spoje a systém bude fungovať dlhé roky bez problémov. Ak sa do montáže plastových a kovových odkvapov pustíte svojpomocne, riaďte sa osvedčenými postupmi a v prípade nejasností sa obráťte na odborníka. Montáž odkvapov sa odporúča vykonávať vo dvojici a vždy dbať na bezpečnosť práce vo výškach. Kvalitné hliníkové lešenie od overených výrobcov, ako je napríklad značka UTS (modely UTS 850 a UTS 1450), ponúka vysokú stabilitu, pohodlný prístup k streche a uľahčuje manipuláciu s materiálom.

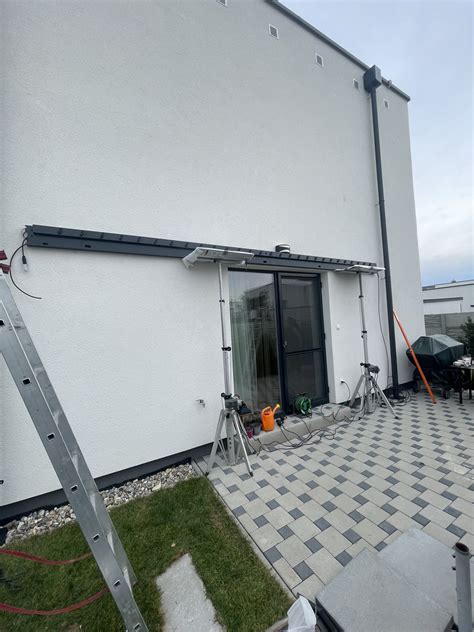

Postup montáže odkvapového systému
- Montáž hákov: Strešné háky sa spravidla montujú na krokvy alebo na čelné dosky krovu (podľa typu stavby strechy). Najprv sa namontuje prvý a posledný hák v rade za sebou v požadovanom spáde. Medzi nimi sa natiahne silón alebo špagát, podľa ktorého sa osadia ostatné háky. Tu dbajte na maximálny rozostup medzi hákmi 40 až 60 cm. Optimálne je ich pripevnenie z vrchnej strany krokvy, avšak prípustná je i montáž zboku alebo z čelnej plochy.
- Inštalácia žľabov: Žľaby sa do hákov vkladajú nasunutím a zaklapnutím. Dĺžku žľabov je možné upraviť pílkou na železo alebo karbobrúsku s regulovanými otáčkami, aby nedošlo k prehriatiu materiálu a následnému poškodeniu. Na spojenie jednotlivých častí sa používajú špeciálne spojky s tesnením, ktoré umožňujú dilatáciu. Vodotesnosť sa poistí trvalo pružným tmelom natlačeným medzi lamely tesnenia spojky. Žľaby je potrebné spájať tak, aby sme zabezpečili ich pevné a vodotesné spojenie. Žľaby uzavrite čielkami a skontrolujte spádovanie.
- Osadenie kotlíkov: Po vymeraní a označení miest, kde budete osádzať kotlíky, je potrebné v žľabe vystrihnúť oválny otvor. Po nasunutí kotlíka na žľab a zaistení jeho polohy treba okraje oválneho otvoru vyhnúť v smere toku vody a poistiť aj takýmto spôsobom spojenie žľabu s kotlíkom.
- Montáž zvodových rúr: Zvod na dažďovú vodu sa zapája pomocou žľabového kotlíka a odbočky. Obvykle je poloha kotlíka voči odpadovej rúre vysunutá, a tak musíte použiť kolená. Kolená zmontujte vzájomným zasunutím. Ak je odskok kotlíka od odpadovej rúry väčší, budete musieť vložiť medzi dve kolená priamy kus rúry. Odpadové potrubie sa pripevňuje k stavebnej konštrukcii objímkami, pričom sa vedie vertikálne popri stene a upevňuje sa držiakmi (približne každých 1,5 m). Medzi rúrou a povrchom stavebnej konštrukcie by mala ostať vzdialenosť minimálne 20 mm, aby sa za nimi neusádzali nečistoty a nebude tam zatekať voda. Na konci zvodovej rúry sa umiestňuje lapač strešných splavenín, ktorý zachytáva listy a nečistoty zo strechy.
- Kontrola: Po dokončení montáže odkvapov skontrolujte tesnosť všetkých spojov. Otestujte funkčnosť odkvapu simuláciou dažďa (napr. vodou z hadice). Pokiaľ je všetko v poriadku, systém je pripravený na spustenie v reálnych podmienkach.
Časté chyby pri montáži odkvapov
- Nedostatočný sklon žľabov: Spôsobuje hromadenie vody v žľaboch a ich pretekanie.
- Príliš veľké rozostupy medzi hákmi: Môže viesť k deformácii žľabov pod váhou vody alebo snehu.
- Chýbajúce dilatačné spojky: Plast má vysokú rozťažnosť - pri zmene teplôt sa môže zdeformovať alebo prasknúť.
- Zle umiestnený zvod: Ak je príliš ďaleko od okraja strechy, žľab sa môže preplniť.
- Nesprávne delenie materiálov: Všetky klampiarske výrobky deľte zásadne nožnicami ručne alebo elektrickými kmitacími nožnicami. Nikdy nepoužívajte tzv. flexku alebo rozbrusovačku, pretože pri rezaní týmto nástrojom vznikajú horúce kovové úlomky, ktoré sa natavujú na okolitý plech a znehodnocujú jeho povrch!
Údržba a sanácia dažďových zvodov
Aj napriek tomu, že profesionálne namontovaný odkvapový systém od osvedčeného výrobcu je takmer bezúdržbový, aspoň raz do roka by ste mu mali venovať trocha pozornosti. Zimné obdobie je pre strechu a jej súčasti veľmi náročné, preto práve pred týmto obdobím je vhodné odkvapový systém skontrolovať a vyčistiť. Za celý rok sa v ňom určite nahromadilo dosť nečistôt, ktoré v ňom nemajú čo robiť. Očistite ich buď manuálne pomocou lopatky a metly, alebo použite nadstavec na polievaciu hadicu a žľaby so zvodmi prepláchnite vodou.
Hľadáte efektívne riešenie na sanáciu dažďových zvodov? Komplexné dodávky a opravy dažďovej kanalizácie poskytujeme pre paneláky a bytové domy. Sanácia dažďových zvodov v bytových domoch a panelákoch zabezpečuje prevenciu pred pretekaním vody, poškodením stien a zatekaním do interiéru. Sanácia dažďových zvodov zahŕňa niekoľko krokov, medzi ktoré patrí:
- Kontrola a diagnostika existujúceho stavu dažďových zvodov.
- Oprava alebo výmena poškodených a nefunkčných častí potrubia.
- Sanácia stupačiek, ktoré zabezpečujú vertikálny odvod dažďovej vody.
- Sanácia ležatých potrubí, ktoré sú zodpovedné za prenos vody vodorovným smerom.
Včasná sanácia dažďových zvodov je dôležitá na udržanie zdravého stavu budovy a ochranu pred vplyvmi dažďovej vody. V niektorých prípadoch je možné vykonať sanáciu dažďových zvodov s minimálnymi alebo žiadnymi stavebnými zásahmi. Metódy, ako je CIPP (Cured-In-Place Pipe), umožňujú opravu alebo obnovu potrubia bez nutnosti výkopov alebo rozoberania existujúcej konštrukcie.
Ďalšie skryté prvky vo fasáde
Okrem dažďových zvodov sa do fasády často integrujú aj iné technické prvky, aby sa zachovala čistota línií a minimalistický vzhľad budovy.
Skryté bleskozvody
Bleskozvody zabezpečujú domom požiarnu bezpečnosť. Ich návrh podlieha normám a výpočtom. Pri sedlovej streche sa bleskozvody bežne vedú po hrebeni strechy a nad strešnou krytinou, pri plochej po obvode atiky. Drôty sa na niekoľkých miestach vedú po fasáde do zeme. A hoci zvislé drôty možno schovať v tepelnoizolačnej rovine domu, vodorovné musia ostať priznané. Existuje však možnosť, ako sa im vyhnúť. Dá sa použiť takzvaný aktívny bleskozvod, ktorý sa skladá z jednej hlavnej tyče na streche a jedného zvodu do zeme. Odpadá tak „odrôtovanie“ domu. Bleskozvodový drôt sa vedie po stavbe v ochrannej samozhášavej rúrke. Môže sa zasekať a upevniť do muriva, prípadne sa na murivo pevne uchytí. Potom sa bleskozvod celkom skryje pod zateplením. Podmienka inštalácie je revízny otvor s počítadlom bleskov, ktoré má kontrolovať revízny technik. Bleskozvod vedený pod zateplením musí mať zabezpečený prístup na skúšobnú svorku. Vhodné sú škatule zo samozhášavého materiálu. Pri kritickom blesku počítajte s tým, že sila prúdu môže vytrhnúť kus zateplenia a bude vás čakať oprava.
Integrované žalúziové boxy
Exteriérové žalúzie je dobré mať vybraté už v projekte vrátane konkrétneho typu a rozmerov. Závisí od toho riešenie detailov či výroba okien. Ak si vyberiete predokenné žalúzie, box sa pripevňuje na nadokenný preklad. Podstatný konštrukčný detail je pritom navzájom tepelne izolovať box od prekladu. Napríklad, ak má box hĺbku 15 centimetrov, na preklad sa nalepí štvorcentimetrová tepelná izolácia, potom sa pripevní box a zakryje sa izolácia s hrúbkou jeden centimeter. V prípade nadokenných žalúzií sa box pripevňuje na rám okna pod nosný preklad. Okenné otvory musia byť už v návrhu väčšie o rozmery boxu. Uprednostnite zateplený box.
Osvetlenie vo fasáde
O tom, kam chcete nainštalovať svietidlo, sa rozhodnite už počas projektovej fázy. Jeho typ a rozmery je dôležité poznať vopred pri prevetrávanej fasáde. Pri kontaktnej sa môžete rozhodnúť tesne pred dokončením. Elektrinu navrhuje elektrikár a kontroluje revízny technik. Prívod elektriny sa na fasádu vyvedie z interiéru. V samozhášavých chráničkách sa privedie aj s dĺžkovou rezervou na konkrétne miesto podľa projektu. Chránička sa pripevňuje priamo na konštrukciu, potom sa oblepí tepelnou izoláciou. Pri výbere svietidla je nutné zohľadniť IP normy, ktoré vyjadrujú krytie proti vode a prachu. Bežne sa na fasáde používajú svietidlá od IP 44 vyššie.
