Elektrické rozvádzače predstavujú kľúčový prvok každej modernej elektroinštalácie. Sú nevyhnutné pre bezpečné a efektívne sledovanie, riadenie a distribúciu toku elektrickej energie v domácnostiach, bytoch, priemyselných objektoch, výrobných halách, ale aj na dočasných miestach, akými sú staveniská.
Základná charakteristika a funkcia
Rozvádzač je určený na montáž meracieho prístroja, ochranného zariadenia a pomocného zariadenia v uzavretej alebo polozatvorenej kovovej skrini podľa požiadaviek elektrického vedenia. Usporiadanie by malo spĺňať požiadavky normálnej prevádzky energetického systému, ktorý je vhodný pre údržbu a neohrozuje osobu ani bezpečnosť okolitého vybavenia.
Za normálnej prevádzky je možné okruh zapnúť alebo vypnúť pomocou ručného alebo automatického prepínača. V prípade poruchy alebo abnormálnej prevádzky sa obvod alebo alarm vypne pomocou ochranného zariadenia. Merací prístroj môže počas prevádzky zobrazovať rôzne parametre a môže tiež nastaviť niektoré elektrické parametre, aby vyzvali alebo signalizovali odchýlku od normálneho pracovného stavu.
Electricians don't want you to know about this! Connect the light switch in 2 minutes!

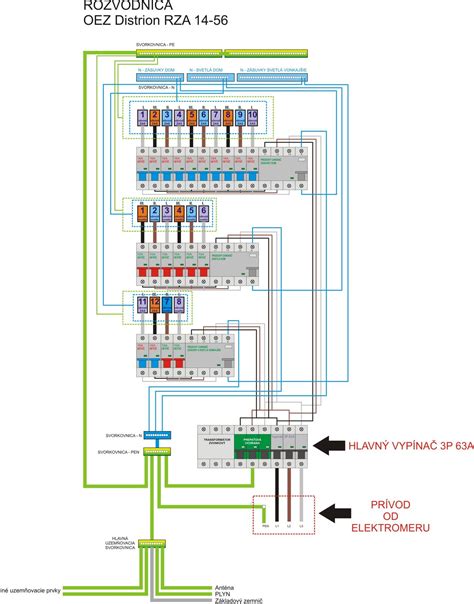

Rozdiel medzi rozvádzačom a rozvodnicou
Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi podstatné rozdiely:
- Elektrický rozvádzač: Prijíma elektrický prúd z hlavného prívodu a bezpečne ho rozdeľuje do jednotlivých obvodov. Zariadenie musí spĺňať prísne stanovené normy a manipulácia s ním by mala byť zverená výhradne oprávnenej osobe.
- Rozvodnica: Je jednoduchšia verzia rozvádzača určená pre byty alebo menšie budovy. K rozvodniciam a ich obsluhe má bežne prístup aj laik, ktorý v prípade potreby dokáže napríklad odstaviť konkrétny obvod.
Hlavné komponenty a ich význam
Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie:
- Kryt a skrinka: Chránia komponenty pred prachom a vlhkosťou. Odolnosť voči vonkajším vplyvom udáva trieda krytia IP.
- Ističe: Kľúčové prvky, ktoré chránia obvody pred preťažením a skratmi.
- Prúdové chrániče (RCCB): Zabezpečujú ochranu pred úrazom elektrickým prúdom tým, že monitorujú únik prúdu.
- Prípojnice a svorkovnice: Slúžia na organizované a bezpečné prepojenie jednotlivých vodičov.
| Komponent | Funkcia |
|---|---|
| Istič (charakteristika B) | Ochrana obvodov pred preťažením a skratom |
| Prúdový chránič (30 mA) | Ochrana osôb pred nebezpečným dotykom |
| Prepojovacia lišta | Distribúcia energie medzi ističmi |
Typy rozvádzačov podľa použitia
Ovládacie skrine zahŕňajú mnoho druhov, vrátane skríň na reguláciu frekvencie, nízkonapäťových a vysokonapäťových skríň, či riadiacich skríň PLC. Špeciálnu kategóriu tvoria:
- Stavebné rozvádzače: Zabezpečujú napájanie elektrických zariadení počas stavebných prác a vyžadujú minimálne krytie IP44.
- Elektromerové rozvádzače: Predpripravené na montáž elektromeru a vybavené hlavným ističom, ktorý je možné zaplombovať.
- Regulačné skrine: Používajú sa napríklad v systémoch zásobovania vodou s konštantným tlakom, kde pomocou invertorov zabezpečujú vysokú úsporu energie.
Modernizácia výroby: EPLAN Smart Production
EPLAN Smart Production je pomocník pre zamestnancov podieľajúcich sa na výrobe rozvádzačov. Asistenčný systém zefektívňuje výrobu a výrazne zjednodušuje všetky úkony vďaka automatickému generovaniu pokynov na osadenie a zapojenie, ktoré pochádzajú z digitálneho dvojčaťa rozvádzača. Zamestnanci pri práci používajú kontrolné zoznamy, ktoré ich sprevádzajú montážou, pričom trojrozmerný model umožňuje lepšie pochopiť každý krok postupu.
