Elektrické ističe sú v súčasnosti najdôležitejšími bezpečnostnými prvkami každej elektroinštalácie. Ich správny výber a inštalácia je kľúčová pre ochranu vášho majetku, zdravia a bezpečnosti pred požiarom, elektrickým skratom alebo úrazom elektrinou. V tomto článku sa pozrieme na to, prečo je dôležité venovať pozornosť ističom, aké zmeny priniesla nová legislatíva a ako postupovať pri nízkej ampérovej hodnote hlavného ističa, napríklad 15A, v bytových a rodinných domoch.
Elektroinštalácia patrí medzi tzv. vyhradené technické zariadenia, a preto akékoľvek zásahy do nej môžu robiť iba kvalifikovaní elektrotechnici s osvedčením podľa vyhlášky 508/2009 Z. z. Dôležitejšia informácia pre vás je, že ak nemáte osvedčenie, do elektroinštalácie by ste nemali zasahovať.
Čo je to istič a ako funguje?
Elektrický istič je ochranný elektroinštalačný prvok, ktorý chráni elektroinštaláciu pred nadprúdom a skratom. Ističe teda preberajú úlohu klasických tavných poistiek - napríklad tých skrutkovacích, aké ste možno mali aj vy v starom byte či dome. Tým, že istič vypne prívod prúdu do daného obvodu, zabráni požiaru, prípadne deštrukcii prvkov elektroinštalácie. Kabeláž, ale aj vypínače, zásuvky, svorky na vodiče či inštalačné krabice sú totiž navrhnuté iba na určitú úroveň pretekajúceho prúdu. Elektrické ističe však chránia aj pred úrazom elektrickým prúdom.

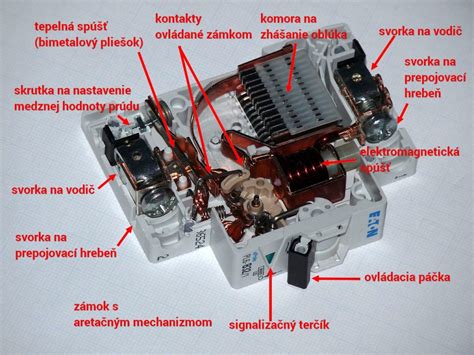

Prúd vstupuje do ističa a vystupuje z neho cez pripojovacie svorky. Potom prechádza cez kontakty ovládané tzv. elektromagnetickou a tepelnou spúšťou:
- Elektromagnetická spúšť ističa reaguje na skrat. Ak príde ku skratu, vytvorí sa v jej cievke silné elektromagnetické pole, vďaka čomu cievka k sebe pritiahne kotvu elektromagnetu.
- Tepelnú spúšť tvorí tzv. bimetalový pliešok. Pri prechode vyššieho prúdu než je menovitý prúd ističa sa pliešok zahrieva a ohýba.
Skratový prúd, pri ktorom elektromagnetická spúšť zareaguje, môže byť dvojnásobok, trojnásobok alebo aj viacnásobok menovitého prúdu ističa - závisí to od charakteristiky ističa. No a to, ako sa tieto spúšte správajú a ako rýchlo reagujú pri akom prúde, určuje vypínacia charakteristika ističa. Charakteristiky sú určené normami, aby ističe zareagovali na nadprúd alebo skrat dostatočne rýchlo.
Ochrana pred úrazom elektrickým prúdom

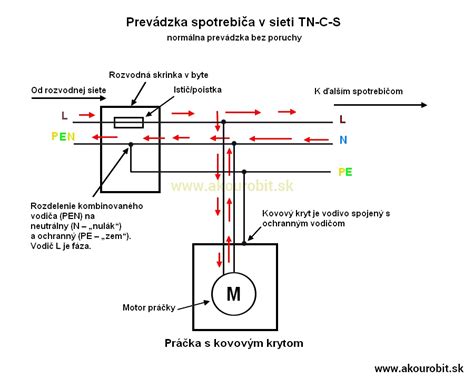

V sieťach TN-S, resp. TN-C a TN-C-S, aké sa používajú v bytoch, domoch, kanceláriách či komerčných budovách, ističe zabezpečujú tzv. vypnutie pri poruche. Predstavme si spotrebič s vodivým krytom (napr. z ocele). V prípade poruchy by sa fázový vodič mohol dotknúť tohto vodivého krytu (napr. by sa uvoľnil zo svorky). Kryt by sa mohol ocitnúť pod napätím až 230 V a akonáhle by ste sa ho dotkli, mohli by ste si spôsobiť vážny úraz alebo dokonca smrť.
Z uvedeného dôvodu sa vodivý kryt spotrebičov pripája na tzv. ochranný vodič (žltozelený - označený ako PE, ľudovo „uzemnenie“ alebo „zem“). Ak by sa v tomto prípade dotkol fázový vodič krytu, v podstate by nastal skrat s ochranným vodičom. Tento skrat by následne „vyhodil“ istič. Pri spojení kostry s ochranným vodičom začne obvodom tiecť vysoký skratový prúd, istič tok prúdu preruší a úraz tak nehrozí. Ističe vás teda čiastočne chránia aj pred úrazom elektrickým prúdom.
Zmeny vo výpočte distribučných poplatkov od ÚRSO
Od 1. júla 2025 rozhodnutím Úradu pre reguláciu sieťových odvetví (ÚRSO) došlo k zmene spôsobu výpočtu poplatkov za distribúciu. Táto zmena sa dotkla všetkých domácností v sadzbách D3 až D6. Cieľom je uplatniť pri domácnostiach, ktoré nadštandardne využívajú elektrinu, princíp väčšej adresnosti nákladov, a síce, aby každý spotrebiteľ platil len za to, čo naozaj potrebuje a spotrebuje.
Nejde o poplatok za istič ako taký. Zavedením nového spôsobu výpočtu distribučných poplatkov sa mení len metóda výpočtu fixnej (pevnej) zložky ceny. Tá bola aj v minulosti, ale bola spojená s mesačnou platbou za odberné miesto, nie od ampérovej kapacity, ktorá bola rezervovaná v distribučnej sústave pre toto odberné miesto. Je to podobná logika ako pri výpočte povinného zmluvného poistenia za vaše auto, ktorá sa odvádza od objemu motora resp. od jeho výkonu.
V zmysle aktuálne platného cenníka distribúcie platí, že pre odberné miesta, ktoré nie sú vybavené hlavným ističom pred elektromerom, príp. nie je možné zistiť jeho hodnotu, je výška maximálnej rezervovanej kapacity (MRK) daného odberného miesta stanovená jednotne na hodnotu 50 Ampérov. To zdôrazňuje význam správne dimenzovaného a označeného hlavného ističa.
Hlavný istič v byte alebo dome

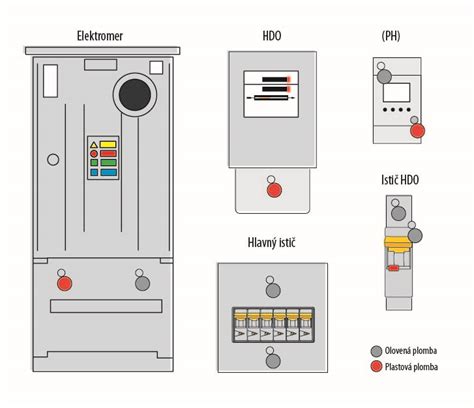

Hlavný istič je spravidla umiestnený v elektromerovom rozvádzači. V bytových domoch býva hlavný istič umiestnený na stúpačke vedľa elektromera. V prípade rodinných domov by mal byť umiestnený na verejne prístupnom mieste (napr. v plote ako súčasť elektromerového rozvádzača). V starších domoch je možné, že je istič aj rozvádzač na fasáde domu alebo v obslužných priestoroch (vstupná chodba, pivnica a pod.).
Hlavný istič spomedzi iných ističov rozoznáte tak, že bude mať najvyššiu hodnotu ampérov, označenú písmenom A, napríklad 32 A. Mal by byť zaplombovaný plombou distribučnej spoločnosti (napr. VSD alebo ZSD) a je na ňom viditeľné, akú má ampérovú hodnotu (napr. 3 x 25 A).
Čapáky - pozor na staré vypínače
Skúsenosti zákazníkov potvrdzujú, že tzv. čapáky (vypínače označené slovami "Tahem zapnout/Stiskem vypnout") majú niekedy na kryte vyrazenú ampérovú hodnotu, napríklad 25 A. Neznamená to však, že slúžia ako istiaci prvok. Istič je potrebný, aby váš majetok, zdravie a bezpečnosť neboli ohrozené požiarom, elektrickým skratom alebo úrazom elektrinou. Dôrazne preto odporúčame ich výmenu za istič primeranej hodnoty.
Výber správnej ampérovej hodnoty hlavného ističa
Výška ampérovej hodnoty hlavného ističa v domácnosti úzko súvisí s tým, na aký účel používate elektrinu. Pred samotnou výmenou ističa zvážte plánovaný spôsob využívania elektriny a vaše výkonové potreby do budúcnosti - napríklad či plánujete inštaláciu tepelného čerpadla, wallboxu pre elektromobil či iného výkonného spotrebiča. Pre lepšiu orientáciu tiež odporúčame spočítať výrobcom deklarované príkony uvádzané vo wattoch resp. kilowatoch, ktoré zvyknete mať zapnuté naraz.
- Ak využívate elektrinu iba na ohrev vody a bežné spotrebiče (biela a čierna technika), mal by vám postačovať hlavný istič 25 A.
- Pre domácnosti s vyšším inštalovaným príkonom (napr. cirkulár a podobné stroje v dielničke) je vhodný 32 A istič.
- Ak máte bazén alebo saunu, potrebujete aspoň 40 A.
- Hlavný istič do domu vám musí schváliť dodávateľ elektriny. Hodnota musí zodpovedať zvolenej odbernej sadzbe - pri dome bez elektrického vykurovania či nabíjania elektromobilu je to väčšinou 3 × 25 A, pri dome s elektrickým vykurovaním či väčším odberom je to 3 × 32 A a viac. Pri domoch s vykurovaním elektrinou býva istič „silnejší“.
Pre hlavný istič distribučné spoločnosti vyžadujú charakteristiku B a istič musí byť plombovateľný.
10 bežných chýb, ktoré robia domáci kutilisti v skrinkách s ističmi

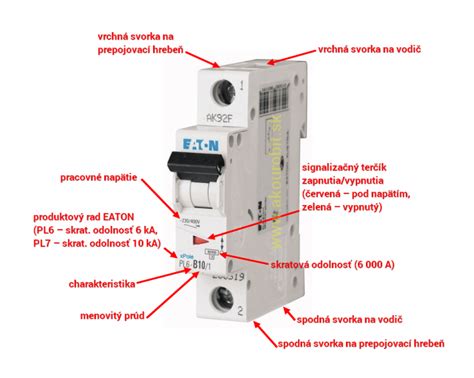

Kľúčové parametre ističov
Pri výbere ističa je dôležité zohľadniť viacero parametrov, nielen jeho menovitý prúd.
Menovitý prúd
Menovitý prúd je najdôležitejší parameter ističa. Na prekročenie menovitého prúdu istič po nejakom čase zareaguje prerušením obvodu, a to tým rýchlejšie, čím je aktuálny prúd vyšší oproti hodnote menovitého prúdu ističa. Ističe sa vyrábajú s rôznymi úrovňami menovitého prúdu: 2, 4, 6, 10, 13, 16, 20, 25, 32, 40 A atď. Kľúčovými parametrami sú typ kábla a prierez vodičov, ako aj spôsob uloženia kábla či vodičov. Najčastejšie ľudia vyberajú ističe práve podľa hodnoty menovitého prúdu, čo však samo o sebe nestačí.

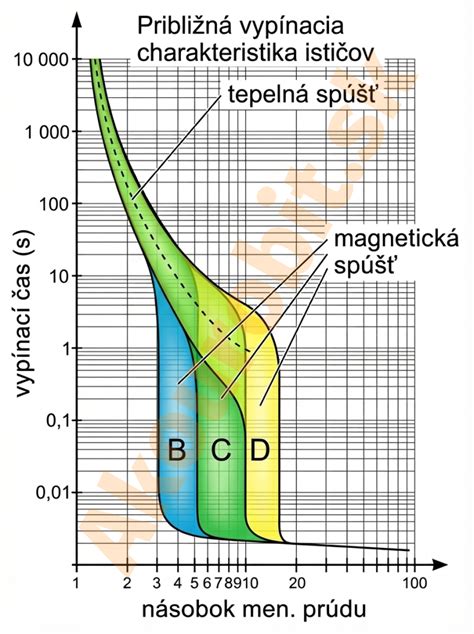

Vypínacia charakteristika
Veľmi dôležitá je aj tzv. vypínacia charakteristika ističa, ktorá určuje, pri akej úrovni prekročenia menovitého prúdu zareaguje tepelná a elektromagnetická spúšť. Každý istič totiž musí okamžite vypnúť ešte predtým, ako dosiahne skratový prúd svoje maximum. Pri napätí 230 V určuje norma max. čas vypnutia 0,4 s. Pri napätí 400 V je to max. 0,2 s a pri vyššom napätí je to max. 0,1 s.
- Charakteristika B: V elektroinštaláciách v domoch, bytoch, kanceláriách a podobných objektoch sa najčastejšie používa charakteristika ističa B. Ističe B sú určené na ochranu káblového vedenia zásuvkových a svetelných obvodov. Bežný istič s charakteristikou B okamžite vypína až pri cca 3-násobku menovitého prúdu (pri 16 A ističi je to cca 48 A).
- Charakteristika C: Ističe C sú vhodné všade tam, kde budete používať výkonné spotrebiče s elektromotormi (vysávače, vysokotlakové čističe, okružné píly), transformátormi (zváračka), spínanými zdrojmi (zváracie invertory). Reagujú pri cca 5,5-násobku menovitého prúdu. Občas sa môže stať, že niektoré výkonné elektrospotrebiče s príliš veľkým rozbehovým prúdom (vyšší než 3-násobok menovitého prúdu ističa) B istič pri zapnutí „zhodia“. Práve preto sa „C-čka“ používajú napr. pre obvody s klimatizáciami, tepelnými čerpadlami, zásuvkami na stroje, ručné náradie a pod.
- Charakteristika D: Ističe s charakteristikou D vypínajú až pri cca 10-násobku menovitého prúdu. Sú určené pre špeciálne aplikácie.
Existujú aj ističe s ďalšími charakteristikami (napr. Z), tie sú však určené pre špeciálne aplikácie a niektoré sú záležitosťou konkrétnych výrobcov.
Počet pólov
Počet pólov ističa vyjadruje počet jeho kontaktov:
- Jednofázové ističe: Sú jednopólové, keďže majú iba jeden vypínací kontakt, ktorý prerušuje fázový vodič. Pre jednu fázu sa obvykle používa jednopólový istič.
- Trojfázové ističe: Prerušujú vodiče všetkých troch fáz. Niektoré trojfázové spotrebiče nemajú radi, keď im 1 fáza vypadne.
- Existujú aj dvojpólové a štvorpólové ističe, ktoré sa používajú v špeciálnych prípadoch.
Vypínacia schopnosť
Vypínacia schopnosť vyjadruje maximálny skratový prúd, pri ktorom je istič schopný bezpečne a spoľahlivo prerušiť elektrický obvod bez toho, aby sa zničil. Tento prúd je obmedzený prakticky iba impedanciou (odporom) zdroja (transformátor v trafostanici) a prívodných káblov. V domoch, bytoch či kancelárskych budovách sa používajú ističe so 6 kA vypínacou schopnosťou (tj. 6 000 A).
Jednosmerné (DC) ističe
Jednosmerné ističe sa používajú napríklad vo fotovoltických (solárnych) systémoch či v špeciálnych aplikáciách v priemysle. Môžete ich použiť aj ako ističe na 12V obvody. Maximálne napätie týchto ističov závisí od výrobcu (niektoré znesú až 1 000 V, iné len 200 V). Pri zapájaní DC ističov si dajte pozor - pri vyššom napätí musíte u niektorých typov zapojiť viac do série, aby elektrický oblúk pri vypnutí spoľahlivo prerušili. Jednosmerný prúd, na rozdiel od striedavého, tečie vždy iba jedným smerom, preto musíte dať pozor, na ktorú svorku pripojíte kladný a na ktorú záporný pól.
Typy ističov pre rôzne obvody v bytoch a domoch
Pre správnu funkčnosť a bezpečnosť je dôležité vybrať ističe s vhodnou ampérovou hodnotou a charakteristikou pre konkrétny typ obvodu. Tu je prehľad najčastejšie používaných typov:
| Typ obvodu | Typ ističa | Menovitý prúd | Charakteristika | Kombinácia s káblom | Poznámka |
|---|---|---|---|---|---|
| Zásuvkové obvody (bežné) | Jednofázový jednopólový | 16 A | B | 3 × 2,5 mm2 | Max. 10 zásuviek/spotrebičov na obvod |
| Svetelné obvody | Jednofázový jednopólový | 10 A | B | 3 × 1,5 mm2 | Na prúd 10 A sú stavané aj vypínače a svietidlá. |
| Elektrický sporák, varná doska, elektrický kotol alebo 400 V zásuvka | Trojfázový (trojpólový) | 16 A (pre sporák), 25 A a viac (pre výkonnejšie zariadenia) | B | 5 × 2,5 mm2 | |
| Dielňa, garáž (výkonné náradie, stroje) | Jednofázový/Trojfázový | 16 A | C | Podľa zapojenia a výkonu | Pre spotrebiče s vysokým rozbehovým prúdom |
| Hlavný istič (dom/byt bez el. vykurovania) | Trojfázový (trojpólový) | 3 × 25 A | B | Musí schváliť dodávateľ elektriny, plombovateľný | |
| Hlavný istič (dom/byt s el. vykurovaním/vyšším odberom) | Trojfázový (trojpólový) | 3 × 32 A a viac | B | Musí schváliť dodávateľ elektriny, plombovateľný |
Kombinované ističe s prúdovým chráničom (RCBO)
Hovorí sa mu aj prúdový chránič s nadprúdovou ochranou. Ide v podstate o kombinovaný prúdový chránič s ističom v jednom puzdre. Výhodou je, že oproti samostatnému chrániču ušetríte v rozvádzači 1 pozíciu (pri jednofázovom obvode) alebo 3 pozície pri trojfázovom obvode. Kombinovaný istič s prúdovým chráničom sa hodí do jednoduchých elektroinštalácií ako sú byty, garáže či záhradné chatky. Na prvý pohľad pripomína istič.
Inštalácia a výmena ističov
Spôsob upevnenia

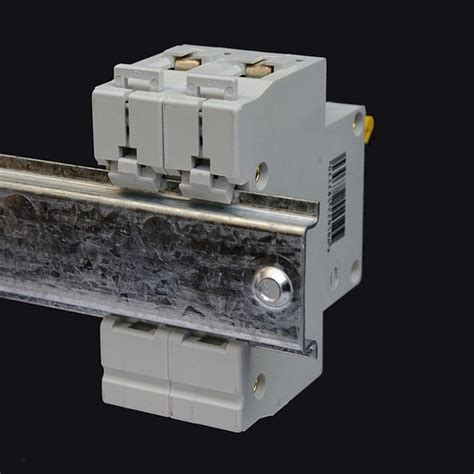

Tzv. modulárne ističe (nazývané aj miniatúrne), s ktorými sa stretnete v bytoch či domoch, sa upevňujú na DIN lištu nacvaknutím. Ide o plechovú lištu so špeciálnym tvarom, ktorý umožňuje jednoduché nacvaknutie ističov a ďalších modulárnych prístrojov ako napr. prúdových chráničov či prepäťových ochrán. Vybrať ich môžete jednoducho tak, že pomocou skrutkovača povolíte západku s pružinkou, ktorá istič na lište pridržiava. Väčšie ističe sa často pripevňujú do rozvodnej skrinky alebo rozvádzača pomocou skrutiek.
Pripojenie vodičov a prepojovacie lišty
Na pripojenie vodičov sú ističe obyčajne vybavené tzv. strmeňovými svorkami, do ktorých vložíte vodič a pomocou skrutkovača pritiahnete skrutku. Tá posunie strmeň, ktorý vodič pritlačí o svorku a vytvorí tak spoľahlivý vodivý spoj. Svorky ističov mávajú pre vytvorenie spoľahlivého vodivého spoja predpísaný ideálny uťahovací moment v Nm.

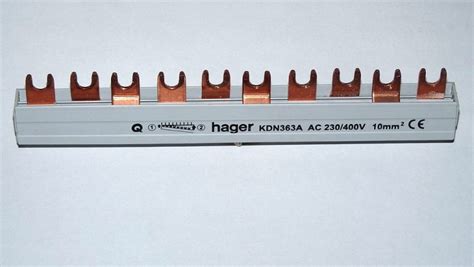

S prepojením ističov v malých rozvodných skrinkách pomôže prepojovacia lišta na ističe, nazývaná aj prepojovací hrebeň. Výstupky majú tvar vidlice a pripájajú sa do druhej svorky, ktorá je plytšia než tá na vodiče. Takouto svorkou však nie sú vybavené všetky ističe. Druhým variantom je trojfázový hrebeň, ktorý sa skladá z 3 prepojovacích líšt v jednom plastovom puzdre, čím sa zabezpečí striedavé napájanie ističov z fáz 1, 2 a 3. Prepojovacie hrebene sa predávajú v rôznych dĺžkach do cca 56 modulov a bežne znesú prúd max. 63 A. Vo väčších rozvádzačoch a rozvodných skriniach sa ističe a ďalšie prístroje prepájajú lankovými vodičmi s dvojitými dutinkami.
Stupeň krytia (IP kód)
Stupeň krytia sa označuje písmenami IP a dvojciferným číslom. Prvá cifra vyjadruje odolnosť voči vniknutiu cudzích predmetov (prst, skrutkovač a pod.) a druhá odolnosť voči vlhkosti. Väčšina ističov má krytie IP40 na svojom čele a IP20 pre svorky, čo znamená, že nie sú odolné voči vlhkosti a ich svorky nie sú odolné voči vniknutiu telies s priemerom pod 12,5 mm.
Indikátory a uzamykanie
Na niektorých ističoch nájdete farebný indikátor (terčík, signalizácia...), ktorý sa otáča spolu s ovládacou páčkou ističa a signalizuje jeho stav. Výrobcovia zvyknú používať zelenú farbu a nápis OFF pre označenie, že istič je vypnutý a obvod je teda bez napätia a tým pádom bezpečný.
Niektoré ističe ponúkajú možnosť uzamknutia pomocou malého visiaceho zámku, resp. pomocou adaptéra a zámku. Uzamknúť ich môžete vo vypnutej polohe, čo je dôležité napr. pri servisných prácach na zariadení. Niektoré ističe ponúkajú aj uzamknutie v zapnutej polohe, ak nechcete, aby niekto vypol napájací okruh dôležitých zariadení.
Postup pri výmene alebo zvýšení hodnoty hlavného ističa
Ak sa rozhodnete nainštalovať alebo vymeniť si svoj hlavný istič (do hodnoty 3x63 A vrátane), môžete sa obrátiť s požiadavkou na jeho inštaláciu alebo výmenu aj na distribučnú spoločnosť alebo kvalifikovaného elektrikára.
Cez e-Shop distribučnej spoločnosti si môžete výmenu objednať za štandardnú cenu 91,36 € s DPH vrátane práce, materiálu, revíznej správy, dopravy a zaplombovania ističa. V tomto prípade distribučná spoločnosť zabezpečí všetky administratívne úkony za vás.
Inštaláciu si môžete zabezpečiť aj vo vlastnej réžii. Ak sa tak rozhodnete, je potrebné, aby ste podali žiadosť o pripojenie s dôvodom “požadujem zvýšiť/znížiť hlavný istič” a v spolupráci s vašim elektrikárom postupovali podľa technických podmienok pripojenia, ktoré budú súčasťou doručenej Zmluvy o pripojení. Upozorňujeme vás, že cena na trhu za elektrikára je cca 100 EUR. Dajte si tiež pozor, aby vám bola vydaná aj tzv. revízna správa k inštalácii ističa.
V každom prípade potom musíte o zmene informovať distribučnú spoločnosť, ako aj svojho dodávateľa elektriny. Ako identifikačný údaj vždy uvádzajte v komunikácii váš EIC kód - ide o identifikačné číslo priradené výhradne vášmu odbernému miestu elektrickej energie. Ak neviete pracovať s internetom, požiadajte o pomoc s objednaním služby niekoho z vášho okolia.
