CLT panel, známy ako krížom lepené drevo, sa stáva čoraz populárnejším stavebným materiálom v modernom stavebníctve. CLT /cross-laminated timber/ je všestranný konštrukčný drevený panel používaný na zvislé a vodorovné konštrukcie v rezidenčných a komerčných projektoch ako stenové, stropné a strešné riešenie.
Čo sú CLT panely?

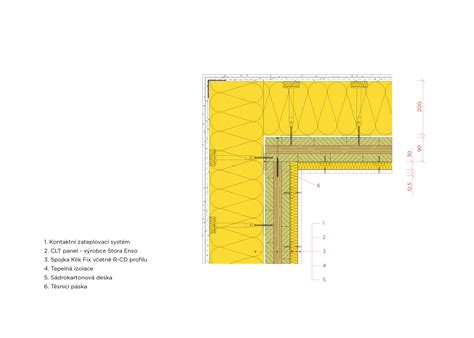

Skratka CLT vyplýva z názvu Cross Laminated Timber. Čo v preklade znamená krížom lepené drevo. CLT panel (Cross-Laminated Timber) je inovatívny stavebný materiál vyrobený z vrstvených drevených lamiel, ktoré sú navzájom lepené v krížovom usporiadaní. CLT panely tvoria minimálne tri vrstvy, kde susedné vrstvy sú na seba kolmé.
Kolmá orientácia jednotlivých vrstiev zaručuje vysokú statickú a tvarovú stabilitu základných panelov. Jednotlivé vrstvy sú vyrábané zlepením lamiel a tak zabezpečujú vysokú pevnosť a statickú únosnosť v oboch smeroch (pozdĺžny a priečny smer), čo dovoľuje realizáciu aj náročnejších konštrukcií. Krížom vrstvené drevo sa skladá z lamiel o hrúbke 12 až 45 mm. V rámci štandardizácie CLT je očakávaná odporúčaná hrúbka vrstiev 20, 30 alebo 40 mm. Maximálna šírka lamelu nie je nijak limitovaná.
Materiály a výrobný proces
CLT panely sa vyrábajú z PEFC certifikovaného smrekového dreva (smrek, borovica, jedľa) pochádzajúceho z lesov, kde je nariadené používanie pestovateľských procesov smerujúcich k dosiahnutiu trvalo udržateľného hospodárenia a zároveň usilujúcich sa o zlepšenie všetkých funkcií lesov v prospech životného prostredia človeka. Na výrobu sa používa smrekové a borovicové drevo, ktoré je triedené hlavne podľa požiadaviek na pohľadovú kvalitu panelu.
Ako materiál sa pre výrobu CLT používa väčšinou drevo z ihličnatých stromov (smrek, jedľa, smrekovec a duglaska). Používanie listnatých drevín (breza, topoľ a jaseň) je tiež možné. Listnaté dreviny sa hodia hlavne na pohľadové panely, avšak tiež vylepšia niektoré mechanické vlastnosti panelu (zvýšenie ohybovej alebo šmykovej pevnosti). Výroba CLT prebieha po celom svete, preto pri výbere materiálu záleží na splnení minimálnych mechanických vlastností a na dostatočnej zásobe lamiel potrebnej kvality daného druhu dreva.

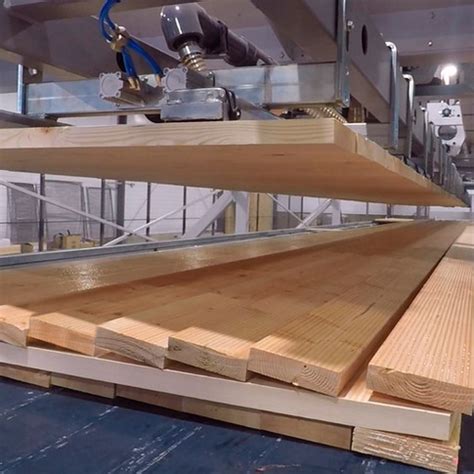

Lamely sú v procese výroby najprv vysušené na 12% vlhkosť, vytriedené, nastavené podľa dĺžky, ohobľované a potom vzájomne zlepené do jednovrstvových dosiek. Lamely sú vysušené na 11%-15% vlhkosť. Následne je materiál triedený podľa platnej normy do pevnostných tried. Je nutné, aby lamely z jednej vrstvy boli vždy z rovnakej pevnostnej triedy. Najčastejšia pevnostná trieda pre CLT je C24. Vyrežú sa lokálne rastové vady dreva, ktoré nespĺňajú požiadavky pevnostnej triedy. Na základe výsledku triedenia sú rastové vady, ktoré nespĺňajú požiadavky danej pevnostnej triedy, odstránené. Po odstránení vád sú lamely spojené zúbkovaným spojom, ktorý minimalizuje skrátenie lamiel pri najvyššom možnom spojovacom povrchu. Pre CLT sa používa rovnaký zúbkovaný spoj, ktorý sa používa aj pri výrobe lepených lamelových nosníkov. Lamely sú rezané na požadované dĺžky. V prípade, že lamely nemajú dostatočne pripravený povrch pre aplikáciu lepidla, povrch lamiel je ešte zbrúsený o 2,5 až 3,8 mm.
V ďalšej fáze výroby sa jednovrstvové dosky tlakom lepia do 3, 5 alebo 7 vrstvového panelu. Lepenie sa vykonáva ekologickými lepidlami bez obsahu formaldehydu, šetrnými k životnému prostrediu. CLT je skonštruovaný drevený panel s nepárnym počtom vrstiev mäkkého dreva, ktoré sú položené na sebe pri 90 stupňoch a následne sa pod tlakom spoja. Vytvoria sa tak konštrukčné panely s mimoriadnou pevnosťou, stabilitou a tuhosťou. Panely určené na pohľadové, ale aj nepohľadové použitie sa ďalej obrúsia, čím sa získava jedinečný vzhľad panelu s priznanou štruktúrou dreva; v prípade nepohľadových panelov to umožní priamu montáž sadrokartónových dosiek na povrch panelu.
Charakteristické vlastnosti CLT panelov
CLT panely sú stavebný materiál s najlepšími vlastnosťami pre moderné drevostavby. Jednou z najvýznamnejších vlastností CLT panelov je ich vysoká pevnosť a stabilita. Tento proces zaručuje vysokú pevnosť a stabilitu panelov, čo ich robí ideálnymi pre rôzne stavebné aplikácie. Dielce spĺňajú požiadavky statiky, tuhosti a stavebnej fyziky. Vďaka tomu sa znižuje „pracovanie dreva“ na zanedbateľnú hodnotu. Sú tvarovo stále a samotná konštrukcia je bez tepelných mostov.
Tepelné a akustické vlastnosti
CLT panely majú dobré tepelné a akustické izolačné vlastnosti, čo prispieva k energetickej efektívnosti budov. Vďaka svojej tepelnej kapacite ƛ=0,11 W(m/K) CLT panely patria k menej vodivým materiálom, čo je prínosom hlavne v zimnom období. V porovnaní s ostatnými stavebnými materiálmi, nie je potrebná taká dôsledná ochrana pred chladom. V zimnom období veľmi dobre akumulujú teplo. V letnom období zasa vysoká tepelná kapacita bráni prehrievaniu miestností prestupom tepla cez konštrukciu steny či stropu do interiéru celej budovy. CLT systém vyžaduje menej dodatočného izolačného materiálu, pretože samotný panel tepelne izoluje. Tepelnotechnické vlastnosti tohto panelu sú charakterizované hodnotou U = 0,74 W/(m2.K).
Panely CLT sú charakteristické aj ďalšími výbornými vlastnosťami, ako je napríklad index zvukovej nepriezvučnosti Rw = 35 dB.
Odolnosť proti požiaru
Obavy z požiaru? CLT panely obsahujú približne 12 % vlhkosti. CLT panely obsahujú približne 11 - 15 % vlhkosti. Aby sa drevo mohlo vznietiť, musí sa z neho voda najskôr odpariť. Následne sa tvorí zuhoľnatený povrch, ktorý potom chráni masívne vnútorné vrstvy panelu. Oheň k horeniu potrebuje kyslík a zuhoľnatený povrch bráni jeho prístupu, čím je horenie nedokonalé a dochádza do určitej teploty k samo hasiacemu efektu. Masívna konštrukcia CLT panelu v prípade požiaru síce zuhoľnatie, ale nezrúti sa ako oceľové a betónové konštrukcie. Drevo začína intenzívne horieť až nad 650 stupňov. Oheň v dreve postupuje rýchlosťou 0,7 - 0,8 milimetra za minútu. Masívne drevo je odolnejšie voči požiaru, ako je všeobecne rozšírená informácia v povedomí ľudí. Drevená konštrukcia je dokonca staticky počas potrebnej doby na záchranu odolnejšia ako betónová alebo oceľová konštrukcia.
Regulácia vlhkosti a zdravé bývanie
Masívne drevo absorbuje zo vzduchu v obytných miestnostiach nadbytočnú vlhkosť. Neskôr, keď je vzduch suchší, vlhkosť sa opäť uvoľňuje, čo zabezpečuje optimálnu klímu vnútorného prostredia. Drevo ako stavebný materiál je pre človeka najpriaznivejšia surovina. Jeho využitie v stavbách je vynikajúce aj preto, že drevo absorbuje zo vzduchu v priestoroch budovy vlhkosť a túto vlhkosť neskôr, keď je vzduch suchší, zasa odovzdáva. Drevo „funguje“ ako regulátor interiérovej vlhkosti. Takýto dom, pri správnom návrhu skladby stien s vhodným izolačným materiálom dokáže „dýchať“. Stenové panely sú vzduchotesné, ale zároveň dostatočne paropriepustné, dokážu regulovať vlhkosť v miestnostiach, vytvárajú príjemnú vnútornú klímu. Samotná konštrukcia panelu je difúzne otvorená a zároveň vzduchotesná, čo minimalizuje chyby tepelných mostov a vzduchotesnosti stavieb. Difúzne otvorené konštrukcie sú čoraz častejšie navrhované systémy pri realizácii drevostavieb.
Ekologické aspekty a udržateľnosť

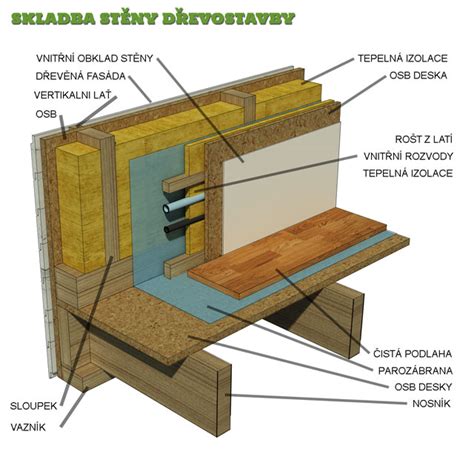

S láskou k prírode. CLT panely sú vyrobené z obnoviteľných zdrojov, čo ich robí ekologicky šetrnou voľbou. Dodávateľom materiálu hlavnej nosnej konštrukcie z CLT panelov v kombinácii s drevovláknitými izolačnými doskami je výhradne les. Môžeme povedať, že výstavbou takýchto domov vzniká „druhý les“ priamo v meste. CLT panel v kombinácii s drevovláknitými izolačnými materiálmi vytvára stavbu s použitím iba jedného základného materiálu v celom priereze steny a to DREVA.
Pri výrobe a výstavbe domu z ekologických prírodných materiálov je spotrebovaný malý objem oxidu uhličitého - CO2. Strom pri svojom raste viaže vo svojej štruktúre veľké množstvo CO2. Jeden m3 dreva naviaže pri svojom raste približne 250 kg (CO2). Po dožití stavby je táto plne recyklovateľná. Vzniká veľmi malé množstvo ďalej nespracovateľných odpadov.
Výhody a použitie CLT panelov v stavebníctve
CLT panely sú stavebný materiál s najlepšími vlastnosťami pre moderné drevostavby. Neustály vývoj technológií a hľadanie čo najoptimálnejšieho riešenia výstavby posúva stavebníctvo stále dopredu. Panely CLT sú svojimi vlastnosťami predurčené ako konštrukčný stavebný systém moderných energeticky úsporných drevostavieb. Stavby s touto konštrukčnou skladbou spĺňajú požiadavky na energeticky vysoko úsporné stavby, a preto sa stavby z CLT panelov čím ďalej tým viac tešia obľube.
Rýchla a presná montáž

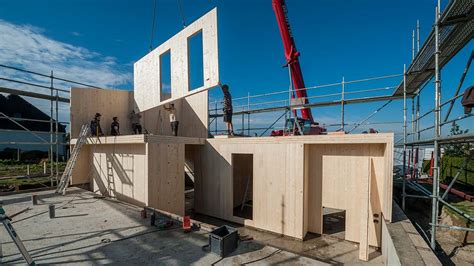

Jednou z hlavných výhod CLT panelov je ich rýchla a jednoduchá montáž. Na stavbu sa dovezú celostenové panely, ktorých montáž je možné prirovnať jednoduchosťou k lego stavebnici. Celá stena s vyrezaním stavebných otvorov, prípadne už so zabudovanými oknami sa zloží priamo na stavbe na svoje miesto. Celá výstavba rodinného domu sa dá takýmto spôsobom zrealizovať za veľmi krátky čas. Stropné panely sú ľahké, samonosné, okamžite zaťažiteľné, rozmerovo presné. Montáž je rýchla a jednoduchá.
V princípe sa vytvára plno-stenný konštrukčný prvok, ktorý sa následne spracováva presne podľa projektovej dokumentácie. V prípade technickej požiadavky sa môžu jednotlivé stenové diely spájať aj na stavbe.
Flexibilita dizajnu a architektúry
Dizajn takmer bez obmedzení. Pri návrhu architektonického konceptu umožňuje práve CLT systém voľnosť architektom ako aj majiteľom navrhnúť si dom, podľa vlastných predstáv a takmer bez obmedzení. CLT panely umožňujú architektom a dizajnérom vytvárať rôzne architektonické formy a štruktúry. Spojenie prírodného vzhľadu a moderného dizajnu nikdy nebolo ľahšie. CLT panely poskytujú vďaka svojim vlastnostiam takmer neobmedzené možnosti v stavebníctve a architektúre.
Všestranné aplikácie
Panely sú vhodné na nosné i nenosné konštrukcie celého domu (stenové, stropné, strešné). Z veľkoplošných doskových prvkov sa vytvárajú panely až 16 m dlhé a vysoké až 2,95m, s hrúbkou až do 400 mm. Stenové panely sa vyrábajú v hrúbkach od 60 mm až do teoretických 400 mm. Pre bežný rodinný dom však stačia panely v hrúbke 80 mm, prípadne 100 mm na nosné steny a 60 mm na vnútorné priečky. Panely poskytujú takmer neobmedzené možnosti, čo sa týka koncepcie stavby. CLT panely sa široko používajú v stavebníctve na výstavbu rodinných domov, bytových komplexov, komerčných budov a verejných stavieb.
Použitie nachádzajú ako vnútorné aj vonkajšie steny, stropy a strechy rôznych typov stavieb od rodinných domov, výrobných hál až po viacpodlažné bytové stavby. Hlavné použitie nachádza ako vnútorné a vonkajšie steny, stropy a strechy novostavieb rodinných aj bytových domov, veľmi sa hodí na rekonštrukcie, prístavby a vstavby budov. Okrem vonkajších konštrukcií sa CLT panely používajú aj v interiéroch, kde slúžia ako steny, stropy a podlahy. CLT panely sú vhodné aj na renovácie a prestavby existujúcich budov. CLT panely sú vhodné pre akýkoľvek tvar strechy. Hneď po montáži získate z vonkajšej strany nepremokavý celistvý panel a na vnútornej strane hotovú, pohľadovú plochu. Strešné konštrukcie z CLT panelov spĺňajú požiadavky statiky, požiarnej a protihlukovej ochrany. CLT panely tvoria nosnú konštrukciu stavby, ktorú je ďalej potrebné z vonkajšej strany zaizolovať. Hodí sa do moderných konštrukcií stavieb na báze dreva.

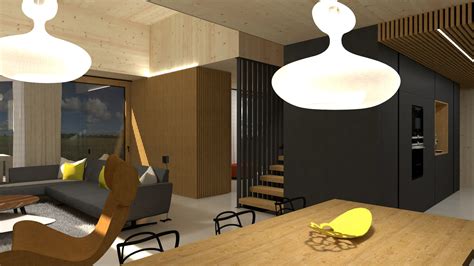

Pohľadové stropné panely CLT navyše poskytujú vysoký komfort bývania.
CLT: "Betón budúcnosti"?
CLT sa nazýva „betónom budúcnosti“ a v istom zmysle je to pravda. Poskytuje minimálne rovnakú pevnosť ako železobetón. CLT systém je hlavne konštrukčnou náhradou iných nosných materiálov. Z veľkoplošných doskových prvkov sa vytvárajú panely až 16 m dlhé a vysoké až 2,95 m s hrúbkou až do 400 mm. Jedná sa o inovatívny stavebný materiál.
Porovnajme si hmotnosti a pevnosť s tradičnými materiálmi:
| Materiál | Hmotnosť (na 1 m³) | Pevnosť |
|---|---|---|
| Betón | cca 2,7 tony | Vysoká |
| CLT (krížom lepené drevo) | cca 400 kg | Vysoká (rovnaký odpor ako betón a oceľ) |
Zvyčajne ľudia stavajú z betónu, ale ekologická stopa betónu je v porovnaní so stopu dreva obrovská. Na každý kubický meter betónu sa emituje do atmosféry jedna tona CO2.
Dôležité aspekty pri používaní CLT panelov
CLT je schválený a atestovaný stavebný výrobok a jeho výroba podlieha prísnym externým kontrolám. Napriek svojim mnohým výhodám je dôležité zvážiť aj možné nevýhody.
Potenciálne nevýhody
- Jednou z nevýhod CLT panelov sú ich vyššie počiatočné náklady v porovnaní s tradičnými stavebnými materiálmi, ako sú betón alebo tehly.
- CLT panely môžu byť citlivé na vlhkosť a vyžadujú správne ošetrenie a údržbu, aby sa predišlo problémom s pliesňou a hnilobou.
- Aj keď sú CLT panely odolné, vyžadujú pravidelnú údržbu, aby si zachovali svoje vlastnosti a vzhľad.
